IEK型DIN导轨快速锁紧固定装置

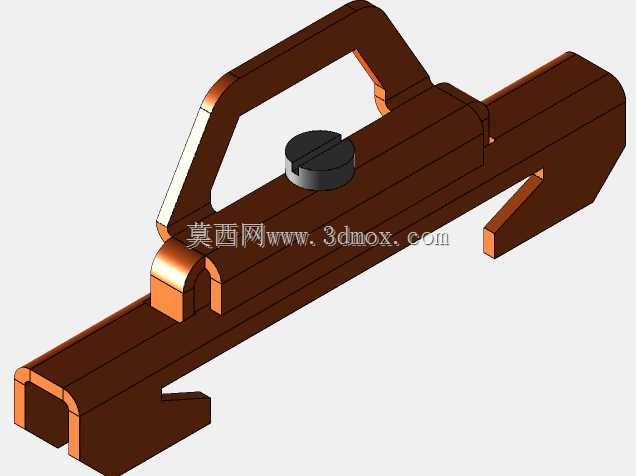

　　在工业电气柜、自动化控制盘的装配现场，DIN导轨是承载断路器、继电器、端子排等电气元件的基础安装载体，常规导轨上的元件固定多依赖元件自带的卡扣，而在需要额外加固、分段限位、或是加装外置附件的场景下，独立的导轨固定器就成了提升柜内安装可靠性的关键小部件。这款适配标准DIN导轨的固定装置，采用卡扣式快装结构设计，无需额外钻孔攻丝，就能直接卡入导轨的C型槽内完成定位，顶部设置的一字旋钮锁紧结构，操作人员仅用普通一字螺丝刀甚至硬币就能完成锁紧与松脱操作，不需要专用工装，在柜内狭小空间作业时能大幅提升装配效率。从结构设计逻辑来看，这款固定器的主体采用对称式卡扣布局，下部的两个卡爪分别对应DIN导轨两侧的卷边卡槽，

　　卡爪的导入端做了15度的倒角处理，安装时对准导轨槽位轻推即可滑入，不会出现卡滞、刮伤导轨镀锌层的问题；上部的提手结构并非冗余设计，在需要批量调整固定器位置、或是快速拆卸时，手指扣住提手就能抵消卡爪的锁紧弹力，直接沿导轨滑动调整位置，比纯卡扣式的固定件操作便利性提升不少。从安装边界尺寸来看，这款固定器完全适配市面上通用的35mm标准DIN导轨，也就是电气安装领域最常用的TS35导轨规格，卡入导轨后，固定器本体高出导轨顶面的高度控制在18mm以内，不会和导轨上安装的薄型电气元件产生空间干涉，沿导轨长度方向的占用宽度仅为12mm，在密集排布元件的柜内导轨上，不会过多占用宝贵的安装空间，相邻元件之间的最小间距可以控制在2mm以内，

　　满足高密度柜内布线的设计要求。在实际应用场景中，这类固定器的用途远不止简单的元件限位：在存在振动的工业现场，比如冲压车间、工程机械配套的电气柜内，导轨上的元件长期受振动影响可能出现卡扣松脱、沿导轨滑移的问题，在元件组的两端加装这款固定器，就能形成刚性的限位挡边，彻底避免元件移位导致的接线松脱故障；在需要在导轨上加装线槽、标识牌、外置传感器支架等非标准导轨配件时，这款固定器也可以作为转接基座，通过顶部的旋钮螺孔扩展安装小型附件，不用在导轨上额外打孔破坏导轨结构强度。设计过程中，这款固定器的受力结构做了针对性优化：锁紧旋钮的螺杆底部做了圆弧过渡的压头，锁紧时压头直接抵在导轨的顶面，不会因为锁紧力过大压伤导轨表面的防腐层，

　　卡爪的受力截面做了加厚处理，长期锁紧状态下的抗剪切力可以达到200N以上，即使在强振动工况下也不会出现卡爪断裂、固定器松脱的问题。和市面上常见的金属导轨固定件相比，这款固定器的绝缘材质本体可以避免不同电位元件之间通过固定器形成导电通路，降低柜内短路的风险，同时材质本身的自润滑特性让滑动调整的过程更加顺畅，不会出现金属件长期使用后锈蚀卡滞的问题。在进行三维建模时，这款固定器的所有配合尺寸都严格按照TS35导轨的国标公差进行设计，卡爪和导轨槽的配合间隙控制在0.2mm以内，既保证安装时的顺畅度，又不会因为间隙过大出现松旷晃动的问题，旋钮的螺纹采用标准公制粗牙螺纹，通用互换性强，即使旋钮出现损坏也可以快速替换标准件，不需要整体更换固定器。对于电气柜设计人员来说，在进行柜内布局三维建模时，直接调用这款固定器模型，可以精准模拟实际安装的空间占用，提前排查元件干涉、安装空间不足的问题，避免实际装配时才发现布局不合理导致的返工；对于现场装配人员来说，这款固定器的快装设计不需要复杂的操作培训，新手也能快速掌握安装方法，大幅缩短柜内装配的工时。
