GL5528光敏电阻元件三维结构设计

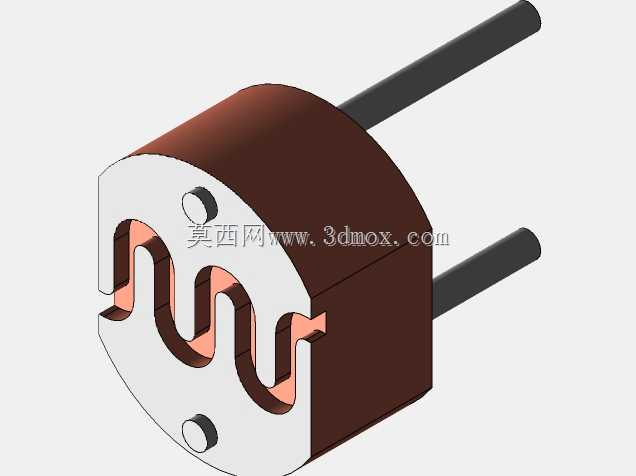

　　在做光控类电路的结构适配设计时，GL5528这类光敏电阻是光信号采集端最常用的直插式元件，很多做光控开关、亮度感应模组、智能照明触发模块的结构工程师，在画PCB适配外壳的时候，都需要精准的元件三维模型来核对安装间隙，避免出现元件顶壳、引脚穿板长度不对、感光面被结构件遮挡的问题。这个模型还原的是直插封装的GL5528光敏电阻的完整结构，主体分为感光基座、引脚两个核心部分，基座部分采用圆柱加侧边定位切边的结构，正面的感光区域做了波浪形的内凹开槽设计，这个开槽不是随意做的造型，是为了在封装感光胶层的时候，增加胶层和基座的结合面积，避免长期受光照温变后胶层出现脱落、开裂的问题，同时波浪形的开槽也能在一定程度上扩大感光面的受光角度，

　　减少侧面入射光的反射损耗。从安装边界来看，这类直插光敏电阻的圆柱基座直径是常规的5mm系列尺寸，两个引脚的中心距是2mm，引脚直径0.5mm，在做PCB布局的时候，焊盘孔径要留0.7mm的余量，引脚伸出PCB背面的长度控制在1.5-2mm即可，过短容易出现虚焊，过长则会在剪脚的时候残留应力拉扯基座，导致内部感光层和引脚的连接出现虚接。在实际的设备应用场景里，这类元件大多用在需要环境光亮度检测的位置，比如户外路灯的光控触发端，会把元件的感光面朝向无遮挡的天空方向，结构设计的时候要在外壳对应位置开透光孔，透光孔的直径不能小于4mm，否则会缩小受光角度，导致亮度检测的阈值出现偏差；还有消费类电子产品的屏幕自动亮度调节模块，

　　会把这个元件布置在屏幕边框的透光位置，模型里的基座高度是3.2mm，在做外壳堆叠的时候，要保证感光面和外壳透光片的间隙控制在0.3mm以内，间隙太大容易漏入内部电路的杂散光，导致检测数值不准。设计这个三维模型的时候，特意把基座上的两个定位凸点做了还原，这两个凸点是生产封装的时候用来定位基座的工艺结构，在做自动化插件的设备适配时，送料轨道的卡槽要对应这两个凸点做避让，不然插件的时候会出现卡料、元件姿态偏转的问题。很多新手工程师在画这类元件的时候，容易忽略引脚的弯折半径，直插元件的引脚弯折位置距离基座根部至少要留1mm的距离，不能直接从根部弯折，不然很容易把引脚从基座里扯出来，模型里的引脚是按照常规成型后的长度做的，

　　在做不同厚度的设备外壳适配时，可以根据实际安装深度调整引脚的伸出长度，但是要注意引脚的弯折处不能出现直角死折，避免引脚断裂。另外，这个元件的感光面是带有红棕色的光刻胶封装层，模型里还原了胶层的填充区域，在做结构密封设计的时候，不能让外壳的密封胶覆盖到这个感光区域，不然会阻挡光线进入，导致元件的感光灵敏度大幅下降，甚至完全失效。在工业类光控设备里，这类元件还要考虑防水设计，通常会在感光面外侧加一层透明的PC防水片，这时候就要用模型核对防水片和感光面的贴合间隙，不能压到感光胶层，否则长期受压会导致胶层变形，影响感光性能。从结构强度来看，这个元件的基座是酚醛树脂材质，引脚是镀锡铜包钢线，在做跌落测试的仿真时，可以直接用这个模型赋予对应的材料参数，模拟元件在设备受冲击时的应力情况，避免引脚出现断裂、基座开裂的问题。很多做电子教具、电路演示模型的设计人员，也会用到这个元件的三维模型，用来搭建完整的电路演示结构，还原真实的元件布局，让演示模型的装配逻辑和实际生产的电路板保持一致。
