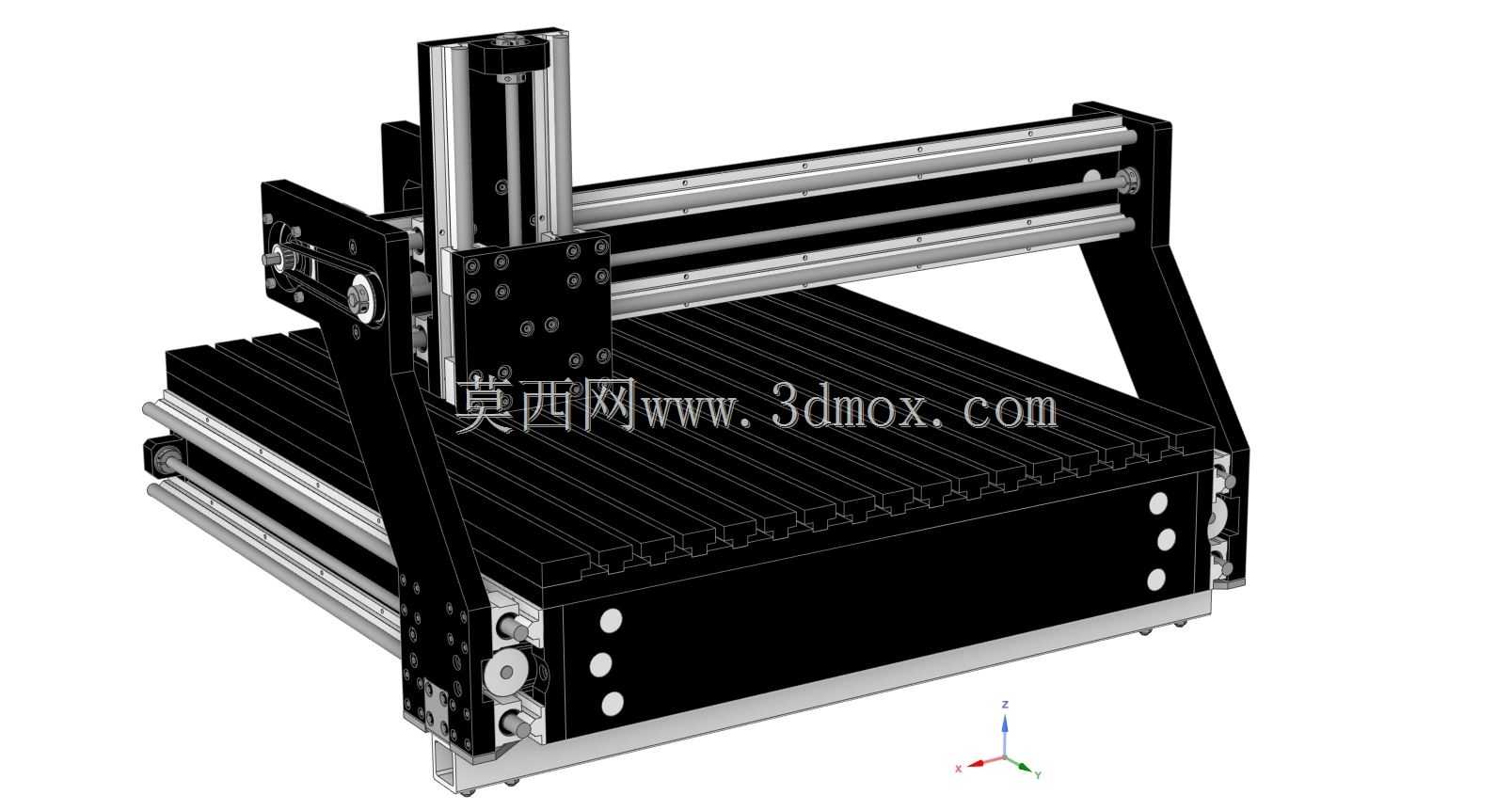

酚醛树脂框架SBR16导轨NEMA34步进CNC路由设备

　　这款台式数控加工设备的主体框架采用酚醛树脂板材搭配金属连接件搭建，核心导向部件选用SBR16系列圆柱直线导轨，传动端匹配ACME梯形丝杠与Delrin材质防间隙螺母，驱动单元适配NEMA34规格步进电机，整体定位面向小尺寸工件的桌面级铣削、雕刻、轮廓切割加工场景，可覆盖亚克力、软金属、木质板材、工程塑料等常见加工材料的小批量打样、单件定制需求，适合个人工作室、小型加工点位的柔性加工使用。从结构设计逻辑来看，选用酚醛树脂作为主体框架材料，核心考量是该材料刚性充足、阻尼特性优于常规铝型材搭建方案，切削过程中可吸收部分振动，提升加工表面质量，同时板材加工难度低，可通过常规铣削、钻孔工艺完成框架构件加工，无需复杂的焊接、钣金折弯工序，

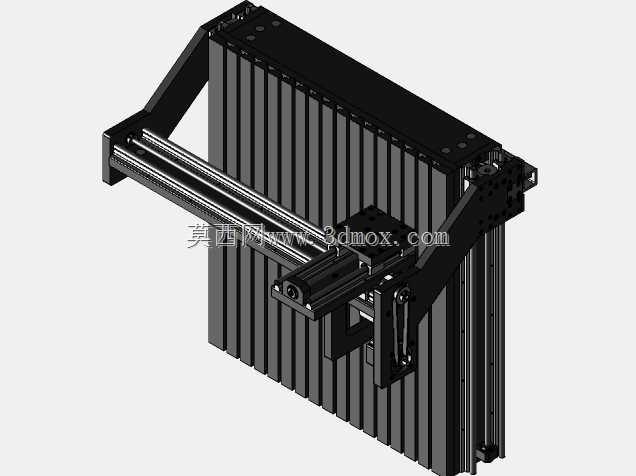

　　降低自制改装的工艺门槛。设计阶段针对长导轨的安装做了适配调整，可兼容2000mm行程范围内的长轨安装，通过侧置三角支撑结构强化龙门侧架的刚性，抵消长行程下导轨悬伸带来的形变问题，不过当前设计阶段的下部辅助支撑结构仍有优化空间，现有侧支撑仅覆盖龙门立柱上段，导轨安装面的下部无额外辅助承托，满行程快速移动时可能出现小幅振颤，后续可通过增加横向连接筋、在导轨安装面背部增设加强角件的方式进一步提升刚性。传动系统的选型上，ACME丝杠搭配Delrin消隙螺母的组合，兼顾了传动精度与成本控制，Delrin材质自润滑特性好，日常使用无需频繁加注润滑脂，防间隙结构可抵消丝杠长期使用后的反向背隙，提升轮廓铣削时的轨迹精度；

　　选用NEMA34步进电机而非更小规格的NEMA23电机，核心是为了提供更大的切削扭矩，应对大切深、硬材质的加工需求，电机安装位做了通用化孔位设计，可兼容不同品牌同规格步进电机的安装替换，后续如果需要升级伺服驱动也可通过转接板实现快速换装。设备的工作台面采用T型槽结构设计，可通过T型螺栓快速压紧夹具、工件、真空吸附平台等工装，台面的安装孔位预留了扩展空间，可根据加工需求加装第四轴转台、冷却管路、集尘罩等附属配件。安装边界方面，设备的X/Y/Z三轴运动行程做了合理分配，X轴沿横梁方向覆盖工作台全宽，Y轴沿床身纵向覆盖工作台全长，Z轴滑枕行程满足常规夹具、刀具的安装长度需求，整体设备的占地尺寸适配常规工作台摆放，无需额外做地基固定，

　　底部可加装减震脚杯抵消加工振动传递到工作台面的影响。从实际使用的角度出发，当前设计阶段未包含紧固件、锐角倒钝处理的细节，工厂手工钻孔的导轨安装孔位存在一定的位置公差，实际装配时需要通过铰刀修正孔位、配打定位销来保证导轨的平行度，避免导轨安装错位导致的运动卡顿、磨损加剧问题；导轨安装面的平面度需要在装配前做刮研处理，保证两根平行导轨的等高误差控制在0.02mm以内，才能保证运动顺滑度与加工精度。这款设备的结构设计充分考虑了自制加工的工艺可行性，大部分构件可通过常规加工手段制作，无需专用工装设备，对于想要搭建桌面级数控加工设备的结构从业者来说，可直接参考其框架布局、传动选型、安装位设计逻辑，根据自身的加工行程需求调整框架尺寸、导轨长度、电机规格，快速完成适配自身需求的设备搭建。
