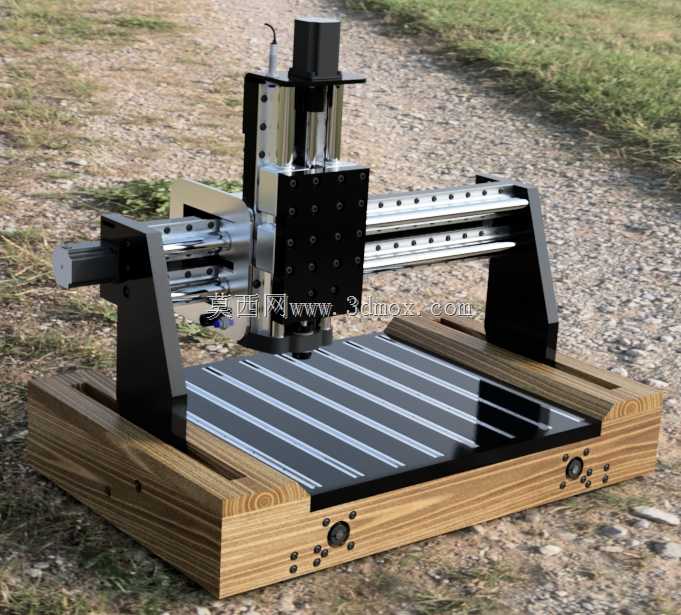

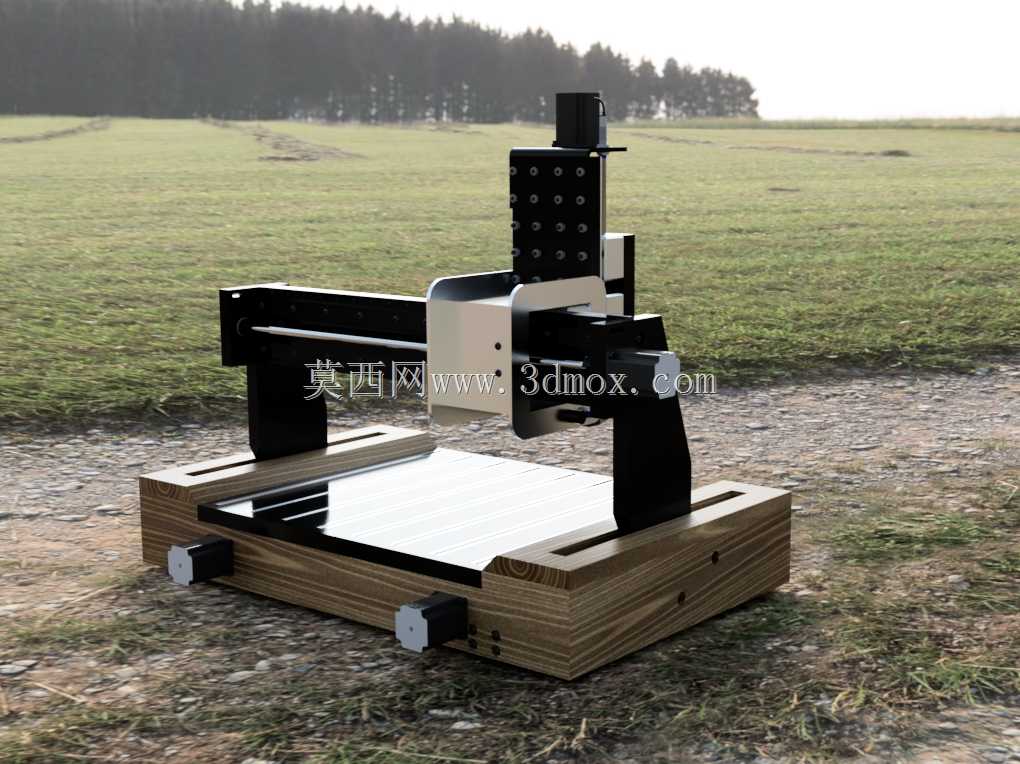

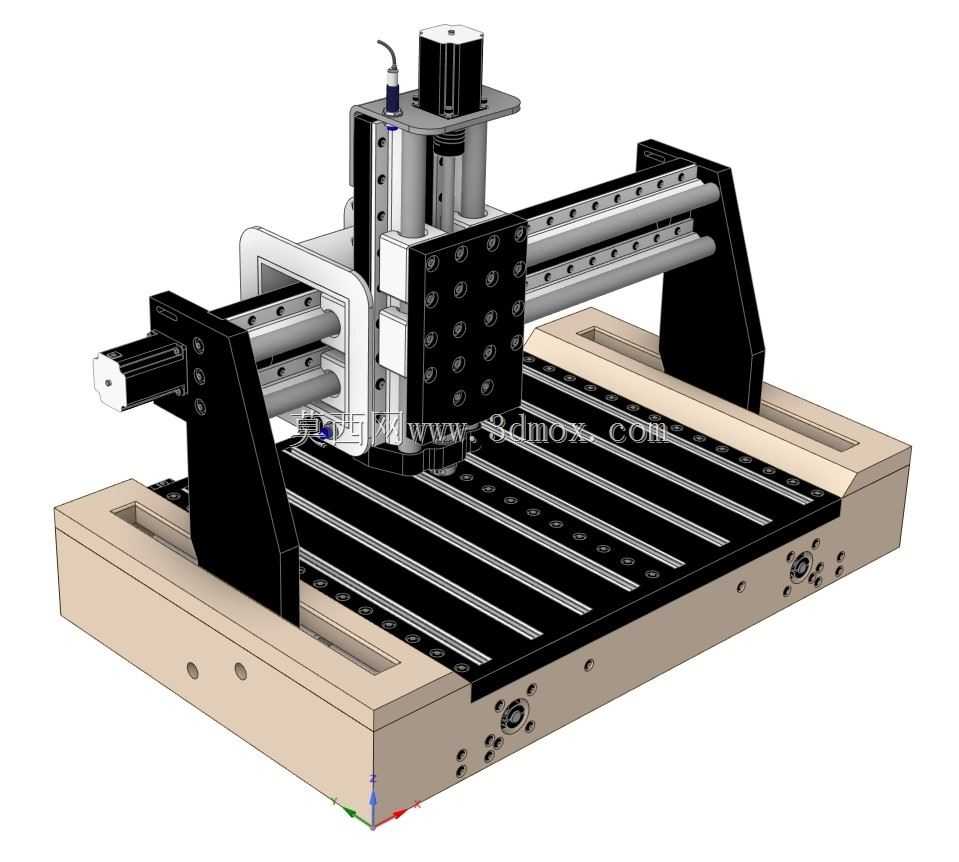

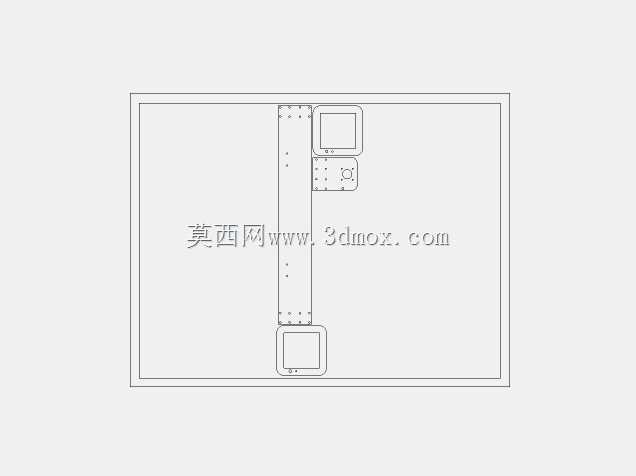

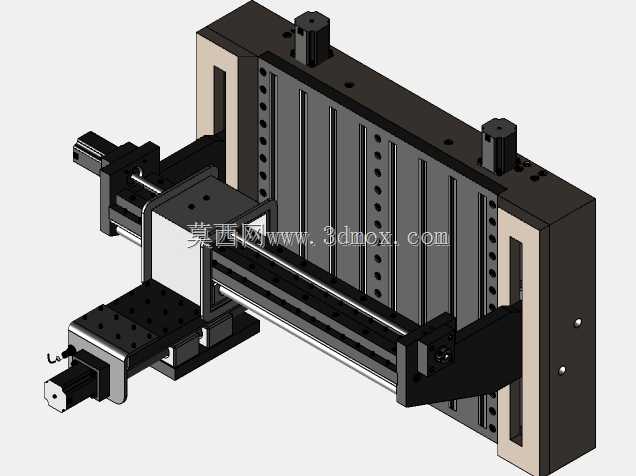

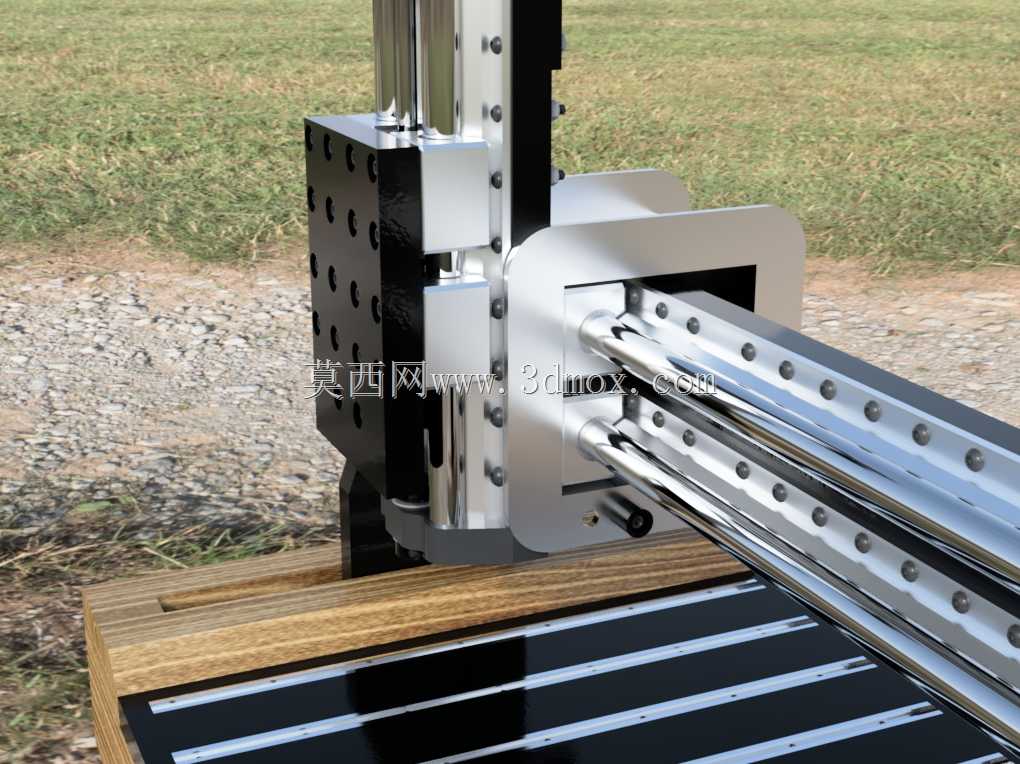

搭载SBR25导轨的桌面级数控雕刻设备

　　这款桌面式数控加工设备，核心采用SBR25系列直线导轨作为X、Y轴的运动导向部件，搭配NEMA23规格步进电机作为动力输出单元，可覆盖小尺寸非金属、软金属材料的铣削、雕刻、钻孔加工需求，常见于个人DIY工坊、小型文创加工场景、院校机电实训场景，也可作为小型打样车间的首版件加工设备使用。设备的Z轴传动采用带IMS Delrin材质防侧隙螺母的单启动ACME丝杆，搭配DumpsterCNC系列刚性轴耦合器，可有效抵消传动回程间隙，提升小进给量下的加工精度，X轴有效行程可达6英寸，Y轴有效行程匹配6英寸加工幅面，Z轴方向可容纳2.5英寸厚度的待加工工件，可适配的加工材料涵盖1英寸厚度柜式胶合板、0.25英寸厚度酚醛树脂板、0.25英寸厚度铜板、0.25英寸厚度铝板，针对带两个容易弯曲的90度弯头的薄壁铝制工件，也可通过定制夹具装夹完成轮廓加工。

　　设备的底座采用实木层压材质加工，相比常见的铝型材框架底座，实木材质的阻尼特性可更好吸收主轴高速运转产生的高频振动，降低加工表面的振纹概率，导轨安装面经过铣平处理，保证SBR25导轨的安装直线度控制在0.02mm/100mm范围内，避免因安装面不平导致的滑块卡顿、导轨磨损加剧问题。设计过程中针对SBR25导轨的自身高度、弯曲精度特性做了专门的安装位适配，调整了防侧隙螺母安装件的高度尺寸，避免出现装配干涉、运动行程不足的问题，需要注意的是，SBR25导轨配套的轴承在高速运动下噪音相对较大，设计时预留了润滑脂加注通道，可定期维护降低运行噪音、延长导轨使用寿命。

　　设备的主轴安装位可适配1KW三相主轴搭配VFD变频器的升级方案，用户可根据自身加工需求更换更高功率的主轴单元，拓展加工材料的覆盖范围，比如加工厚度更大的铝板、软质铜材等。整机的紧固件全部采用实体建模而非低多边形占位符，装配时可直接参照三维模型核对紧固件规格、安装位置，减少装配过程中的错装、漏装问题，部分结构的设计参考了25毫米钢轨搭配轴承的成熟运动方案，经过实际装配验证运动顺畅无卡滞。设备的电控元件安装位预留在底座侧面的空腔内，可容纳步进电机驱动器、VFD变频器、开关电源等元件，走线槽沿底座边缘布置，避免运动过程中拖链剐蹭加工废屑。

　　从安装边界来看，设备整体占地尺寸适配常规桌面摆放，不需要专门的设备安装地基，放置在承重足够的木质或金属工作台面上即可调平使用，调平通过底座四角的调节螺栓完成，可抵消工作台面的平面度误差，保证加工平面的水平度。加工台面采用带T型槽的铝板制作，可通过压板、T型螺栓快速装夹待加工工件，也可后续升级为真空吸附台面，适配薄型板材的快速装夹需求。设备的运动限位采用机械式限位开关，安装在各轴的行程两端，可避免超程运动导致的机械碰撞损坏，原点开关设置在各轴的负极限位置，开机回零后可建立稳定的加工坐标系。
