USBMach V2.0接口板安装面板结构设计

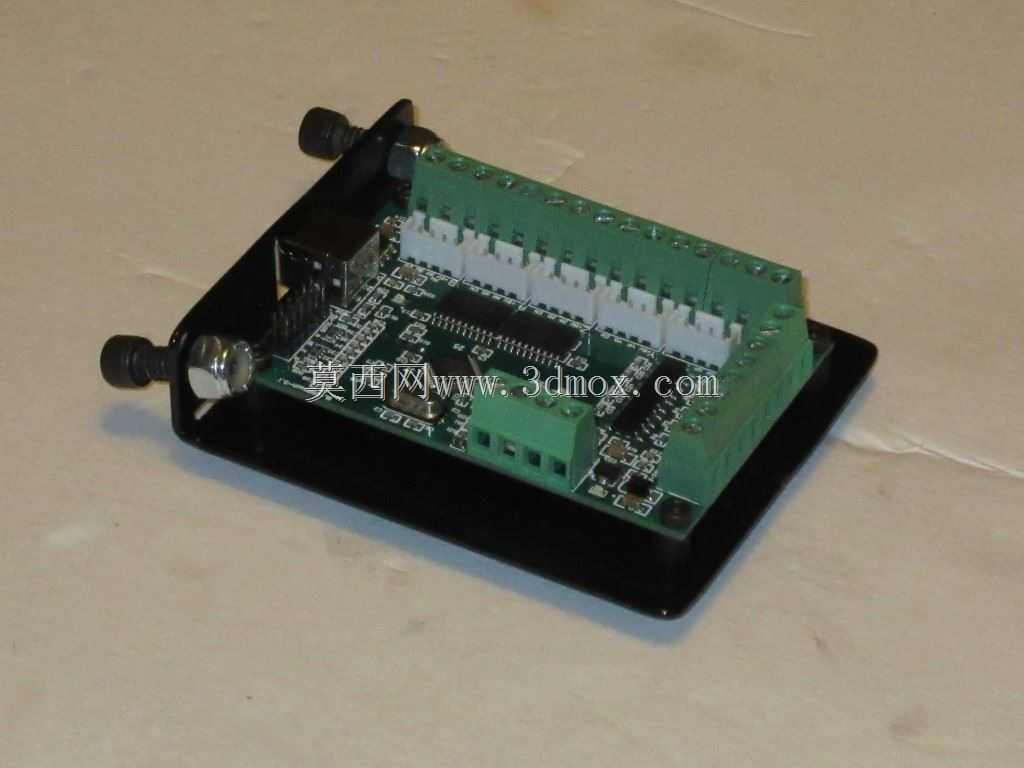

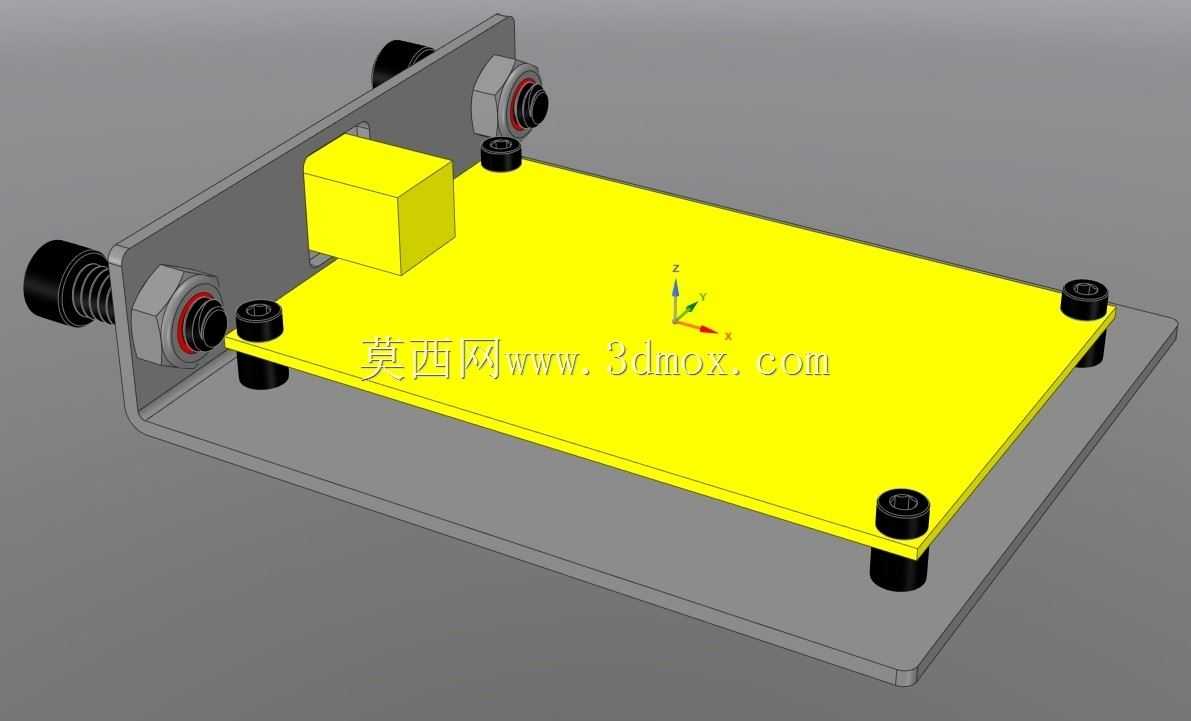

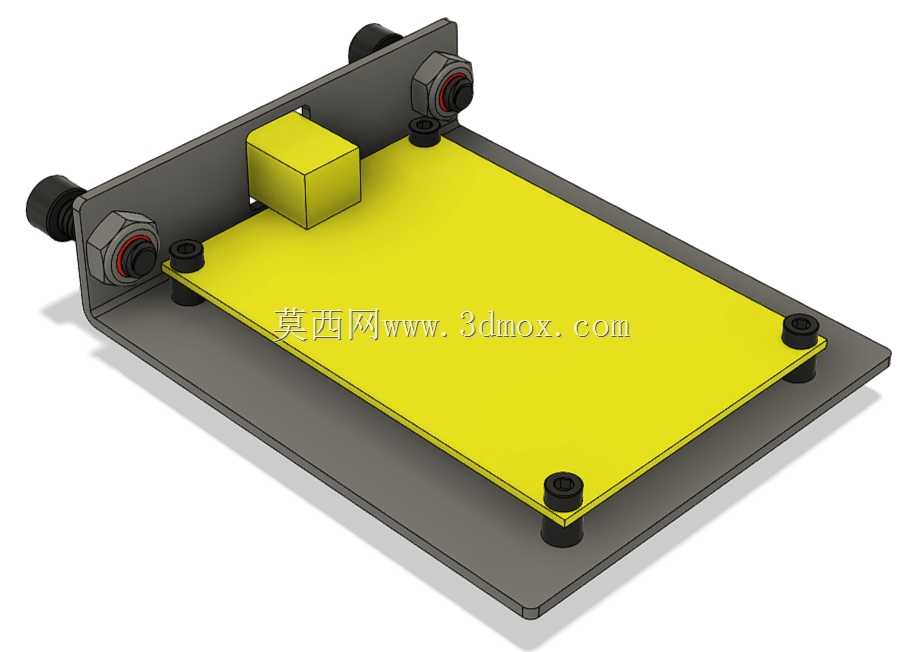

　　在小型数控设备改造、桌面级CNC搭建的场景里，运动控制接口板的安装固定一直是容易被忽略却直接影响设备稳定性的环节，这款适配USBMach V2.0接口板的安装面板，正是针对这类控制板的实际安装痛点完成的结构设计。日常车间里做小型车床数控改造、桌面雕刻机组装时，很多入门级的USB Mach3控制板本身没有配套的标准化安装结构，直接裸露固定在设备机架上不仅容易被切削液、金属粉尘污染，接线端受力拉扯后还容易出现虚接、引脚脱焊的问题，严重时会导致加工过程中信号中断，出现撞刀、工件报废的情况。这款安装面板首先从安装边界上做了适配，面板采用0.075英寸厚度的钢板经等离子切割成型，切割后做弯折处理，表面做黑色哑光涂层，

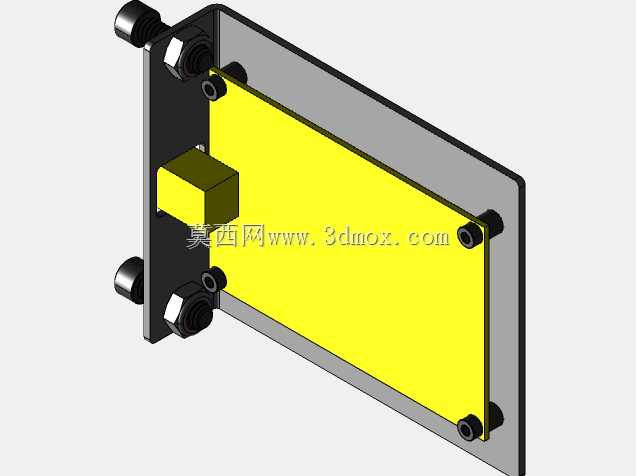

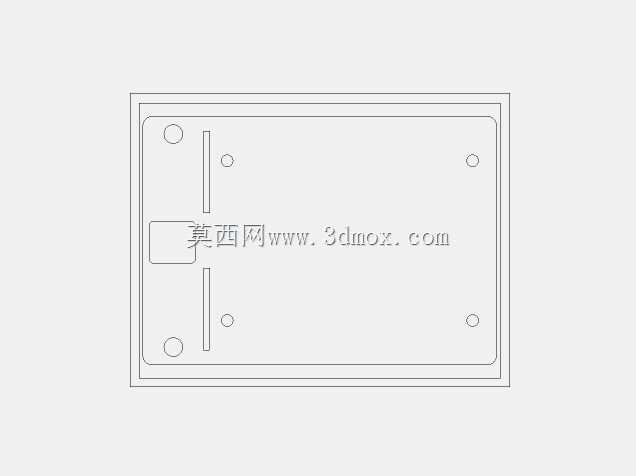

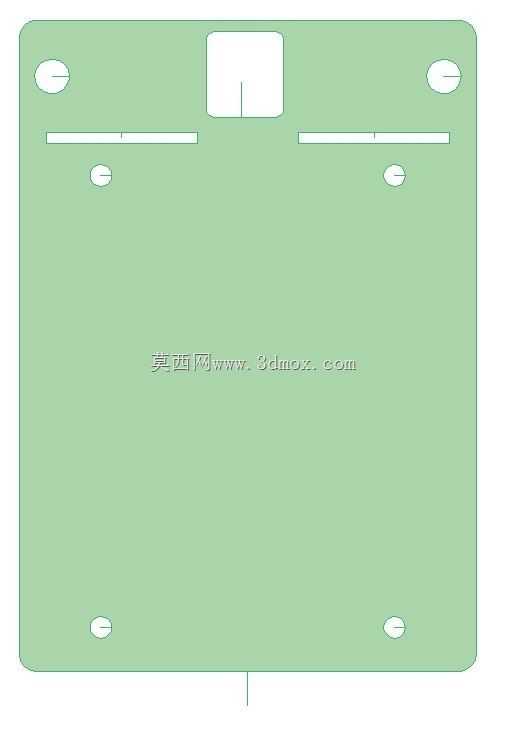

　　既可以屏蔽部分外部电磁干扰，也能抵御车间日常的油污、粉尘溅落，避免控制板电路直接暴露在加工环境中。面板的开孔完全匹配对应型号控制板的安装孔位，所有接线端子对应的位置都预留了足够的接线操作空间，绿色接线端子排的位置刚好对应面板的避让缺口，外接步进电机驱动器、限位开关、主轴控制线的时候不需要额外弯折线缆，接线完成后线缆可以顺着面板侧边的走线空间规整排布，不会出现线缆挤压电路板元件的情况。设计过程中特意考虑了控制板的安装公差，固定孔位做了微小的余量调整，即使不同批次的控制板安装孔位存在轻微偏差，也能顺利完成固定，不需要现场二次扩孔。面板两侧预留了机架安装固定位，可以直接固定在标准铝型材机架的对应槽位上，

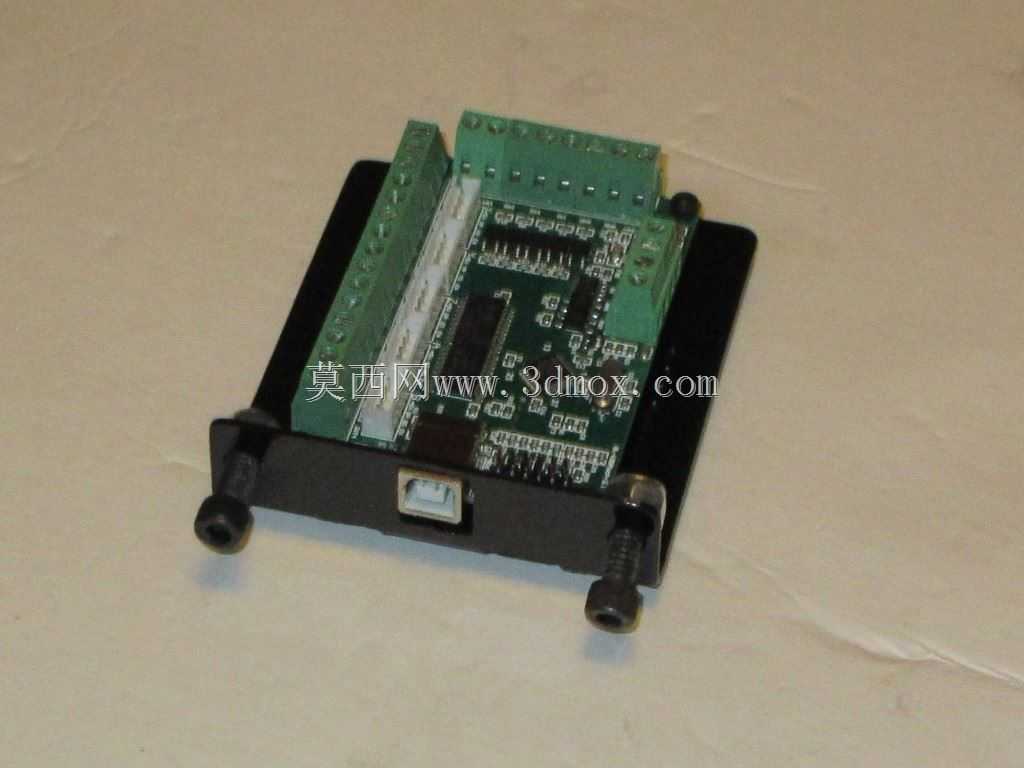

　　也可以根据设备的实际布局安装在电控箱内部的安装导轨上，安装方式灵活，适配大部分桌面级CNC、小型数控车床、等离子切割机的电控安装空间。从实际使用的角度看，这类控制板本身支持5轴Mach3运动信号输出，通过USB接口和上位机通讯，相比传统的以太网平滑步进接口，接线更简单，成本也更低，但是电路板本身的结构强度不高，没有外壳防护的情况下长期使用很容易因为外力磕碰出现元件损坏，这款安装面板相当于给控制板提供了刚性的安装支撑，同时兼顾了防护和接线便利性。面板弯折的边缘做了钝化处理，安装和维护的时候不会划伤操作人员的手部，也不会割破线缆的绝缘层。在控制板USB接口的位置，面板也做了对应的避让，USB插头插入后不会和面板结构产生干涉，

　　频繁插拔通讯线也不会碰到电路板上的其他元件。针对部分用户改装时会额外加装光耦隔离模块的需求，面板内部预留了少量的冗余空间，可以容纳小体积的隔离模块，不需要额外增加安装支架。实际装机测试过程中，面板安装完成后控制板的固定刚性足够，设备运行过程中步进电机运转产生的振动不会导致控制板出现松动，所有接线端子的受力都被面板结构分担，不会出现线缆拉扯电路板的情况，黑色的哑光涂层也不会产生强光反射，操作人员调试设备接线的时候视线更舒适。相比市面上通用的塑料电控盒，这款钢板材质的安装面板散热性能更好，控制板长时间运行产生的热量可以通过钢板快速散发，不会因为密闭空间积热导致控制板工作不稳定。面板的整体尺寸紧凑，不会占用过多的电控箱内部空间，对于内部空间紧张的小型数控设备来说，这种开放式的面板安装方式比密闭电控盒更便于后期维护，出现接线故障或者元件问题的时候不需要拆开整个盒子，直接就可以在面板上完成检测和维修。
