NEMA34转NEMA23步进电机无间隙安装转接板

　　在非标自动化设备改造、小型数控装置升级以及3D打印设备运维场景中，经常会遇到原有安装位适配电机规格与替换电机规格不匹配的问题，这款转接结构正是为解决NEMA34规格安装位与NEMA23规格步进电机的适配需求设计的无间隙安装构件。实际设备运维中，不少早年部署的小型数控路由设备、丝杠传动模组最初设计采用NEMA23规格步进电机，在长期运行后出现轴承磨损、扭矩不足的问题，运维人员往往会选择扭矩余量更大的NEMA34规格步进电机进行升级替换，但原设备的安装支座是按照NEMA23电机的安装孔位、止口尺寸加工的，直接更换电机无法完成固定，若重新加工整套安装支座，不仅需要重新测绘原有安装位的空间尺寸，还会大幅延长设备停机维护的周期，增加改造成本，这类转接板就可以在不改动原有设备安装基座的前提下，快速完成两种规格电机的适配安装。

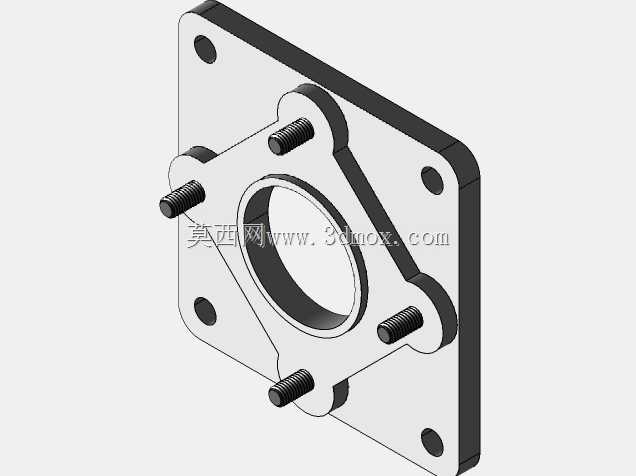

　　从功能特性来看，这款转接板采用无间隙设计思路，整个构件没有加工倒角，所有安装贴合面均为平面加工，从0.5英寸厚度的坯料开始做双面铣削加工，保证两个安装面的平面度与平行度，避免安装后出现电机轴与传动系不同心的问题。构件上加工有8个贯通的紧固件安装孔，分别对应NEMA34电机侧的安装孔位与原NEMA23安装基座侧的孔位，安装时紧固件穿过通孔完成两侧的锁紧固定，整个配合面没有预留装配间隙，能够最大程度降低电机运行时的传动震动，避免长期运行后紧固件松动的问题。材质选用6061铝合金，这种材料具备足够的结构强度，同时重量较轻，不会给原有安装基座增加过多的负载，铝合金的加工性能较好，能够保证安装孔位、止口的加工精度，同时具备不错的抗锈蚀能力，适合工业车间的长期使用环境。

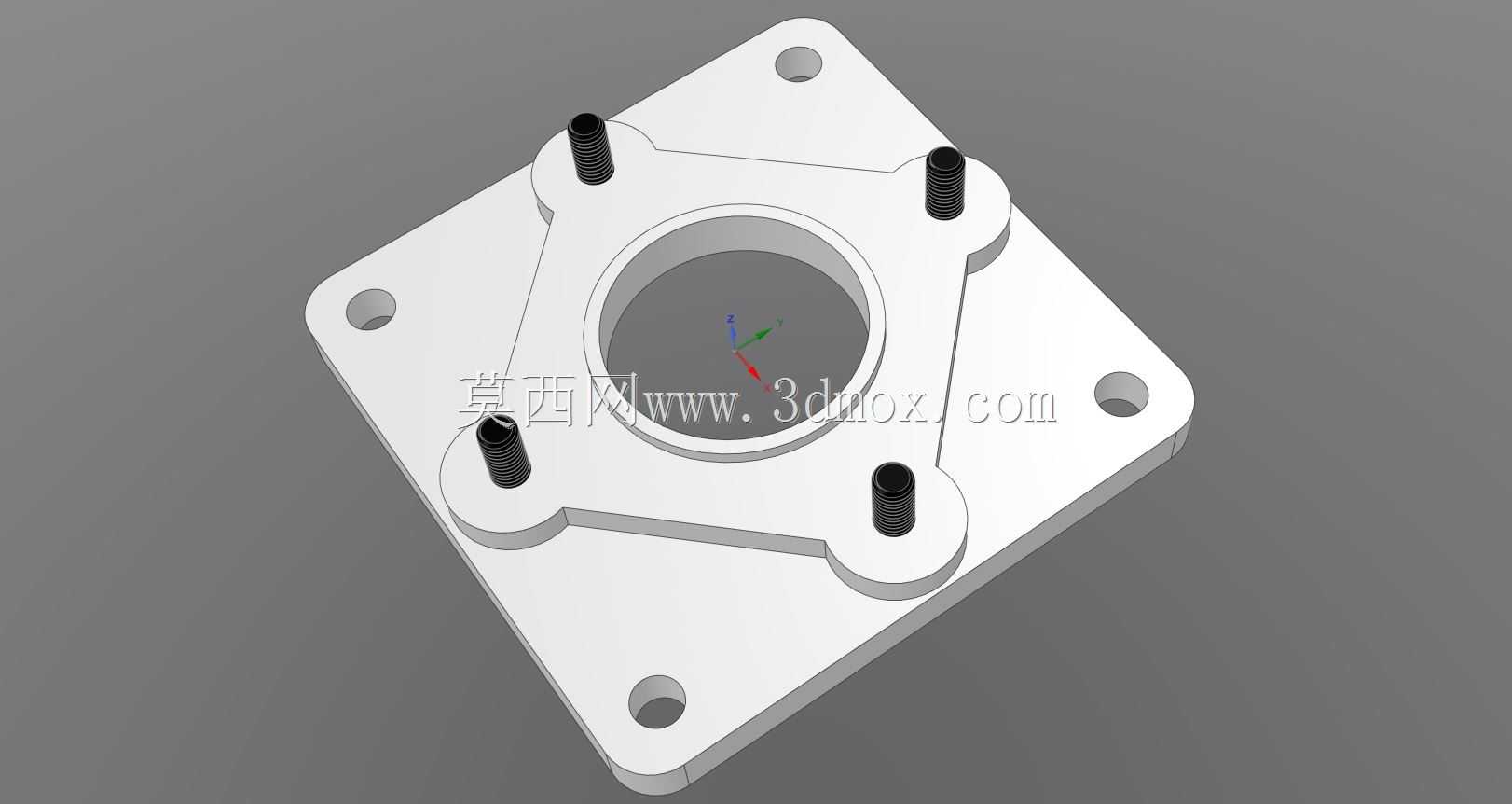

　　设计过程中首先需要明确两侧的安装边界尺寸：NEMA34步进电机的安装法兰为标准86mm见方规格，安装孔分布在边长70mm的正方形顶点位置，止口直径为70mm左右；而NEMA23电机的安装法兰为57mm见方规格，安装孔分布在边长47.14mm的正方形顶点位置，止口直径为38.1mm。转接板的整体外形采用方形带切角的结构，四个角位置加工有对应原NEMA23安装位的固定孔，用于将转接板锁紧在原有设备的安装基座上；板件中部凸起的四个安装柱位置加工有对应NEMA34电机的安装螺纹孔，用于固定升级后的电机，中部的大尺寸通孔用于避让电机的输出轴与止口位置，保证电机安装后输出轴能够顺畅穿过转接板与后端的传动丝杠、联轴器等部件连接。

　　实际安装时需要先将转接板通过四个角的通孔固定在原有设备的NEMA23安装位上，保证转接板与基座贴合面完全贴合无翘曲，再将NEMA34步进电机的输出轴对准转接板中部的避让孔，通过四个安装柱上的紧固件将电机锁紧在转接板上，最后完成电机轴与传动部件的连接即可。这种无间隙的设计能够保证电机安装后的同轴度，避免因为转接构件的间隙导致传动过程中出现回差，对于采用滚珠丝杠传动的模组来说，能够有效保证传动精度，避免升级电机后出现运动卡顿、定位精度下降的问题。在设备升级改造场景中，这类转接构件不需要对原有设备的基座进行二次加工，也不需要重新设计传动链路的其他部件，能够大幅缩短改造周期，降低改造成本，同时6061铝合金的材质能够满足长期运行的结构强度要求，双面加工的工艺能够保证两个安装面的形位公差，避免因为转接板的平面度问题导致电机轴偏斜，进而加剧联轴器、轴承等传动部件的磨损。

　　需要注意的是，这款转接板为无间隙适配设计，加工时所有孔位的位置公差需要控制在±0.02mm以内，安装面的表面粗糙度需要达到Ra1.6以下，保证贴合时没有缝隙，安装紧固件时需要按照对角锁紧的顺序逐步拧紧，避免单侧受力导致板件翘曲，影响安装精度。在日常运维中，只需要定期检查紧固件的锁紧状态即可，不需要额外的维护操作，铝合金材质的表面不需要额外做防锈处理，能够适应常规工业车间的温湿度环境。
