C轨RM2轴承HGR15线轨NEMA23步进CNC路由结构

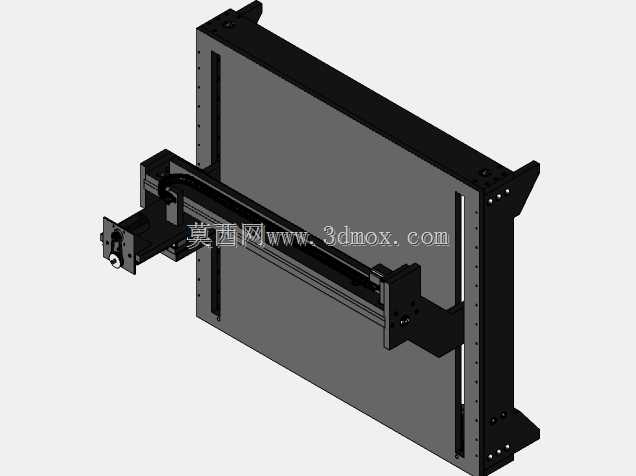

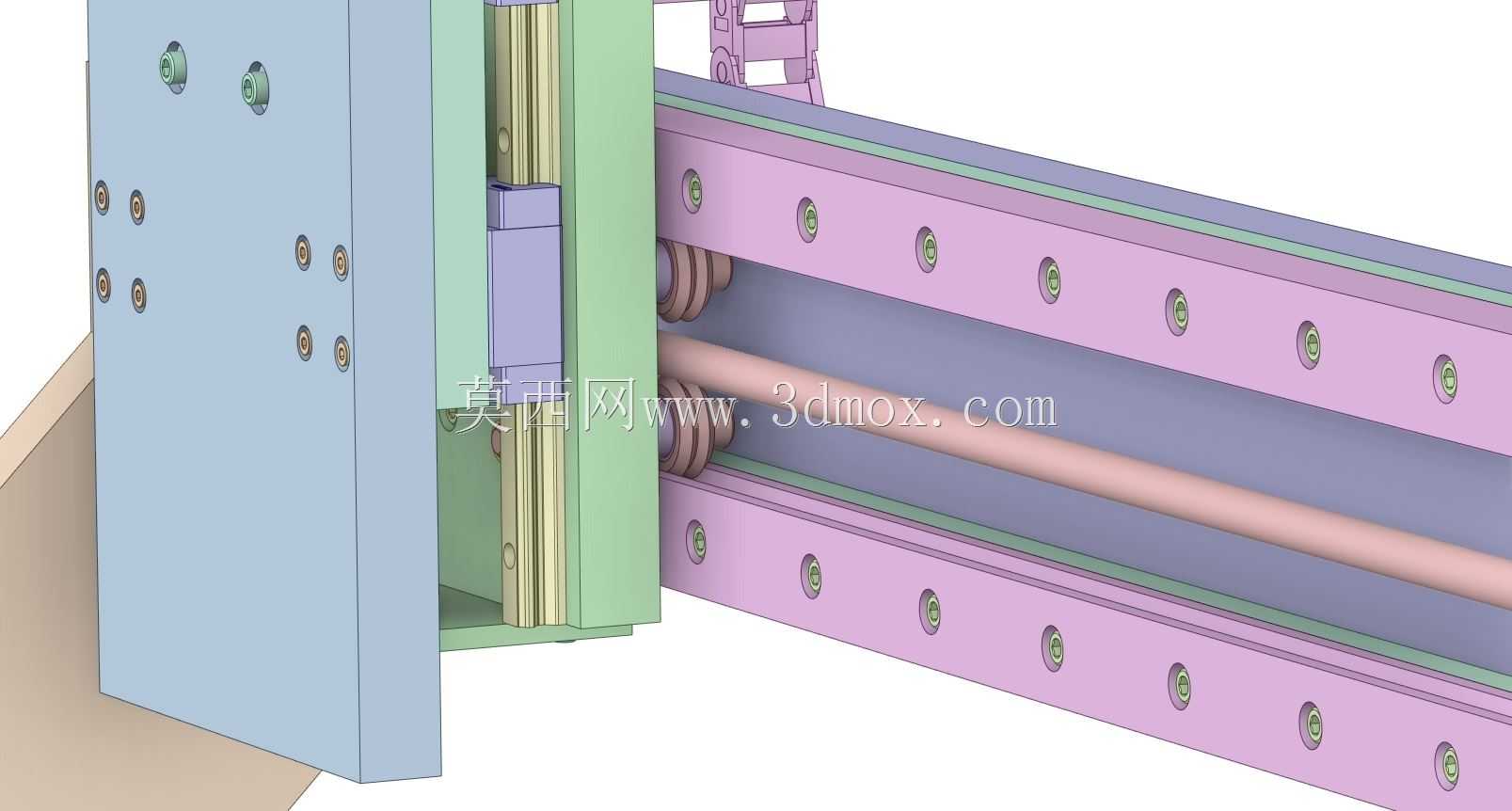

　　这套CNC路由结构的核心运动逻辑围绕C型导轨内嵌RM2轴承的方案搭建，和常见的Openbuilds挤出式导轨结构相比，C轨内嵌轴承的配合间隙更小，切削作业时的侧向抗扭刚度提升明显，尤其适合软金属、亚克力、密度板这类中小切削负载的加工场景，常见于桌面级加工工坊、个人DIY加工、小批量定制零件打样的作业环境，可完成平面铣削、轮廓切割、表面雕刻等常规加工作业。Z轴方向选用HGR15/HGH15CA系列线性导轨搭配滑块，这类线轨的额定动载荷足以承载常规1.5kw以内风冷主轴的重量，加工作业时Z轴的下刀进给不会出现晃刀、让刀的问题，重复定位精度可以控制在0.05mm以内，满足绝大多数非精密级加工的精度要求。

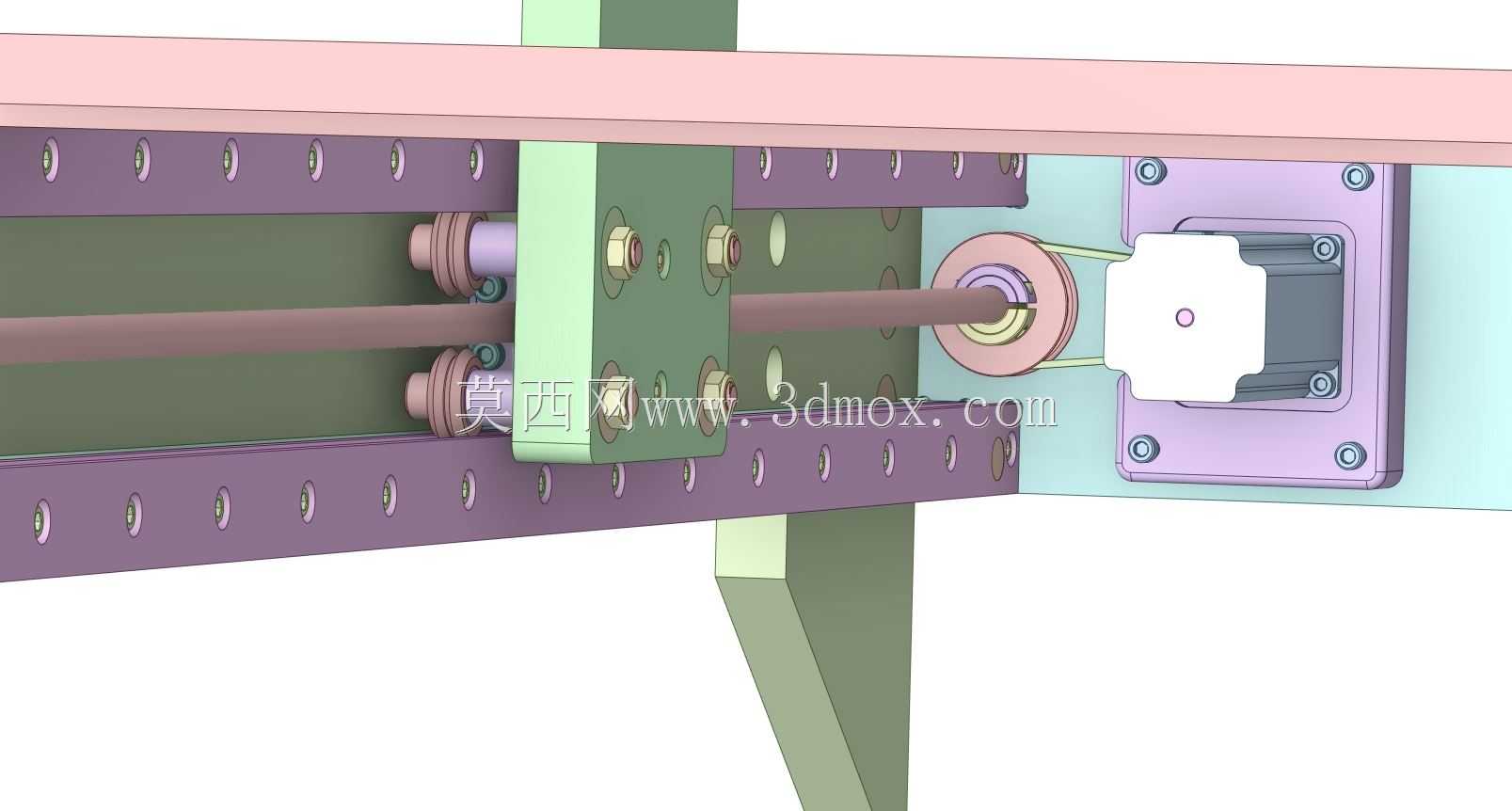

　　传动端Z轴配置NEMA23规格步进电机，也就是行业内常说的57型步进，搭配0.5英寸规格的ACME梯形丝杠，配合Delrin材质的防齿隙螺母，能有效抵消丝杠传动的反向间隙，下刀和抬刀的动作响应更干脆，不会出现回程误差导致的加工面台阶问题。设备的床身支撑部分额外增加了酚醛树脂材质的支撑腿，相比纯铝型材搭建的同规格机架，酚醛树脂的阻尼特性更好，能吸收主轴高速运转时产生的高频振动，避免振动传导到加工面导致振纹，同时酚醛树脂的刚性足够，长期承重不会出现蠕变变形，机架的整体稳定性比无腿的桌面式结构提升不少，作为独立加工台使用时不需要额外搭配厚重的安装台面，普通的工作台面即可放置使用。从结构设计的完成度来看，整体框架的连接点位都做了加强筋设计，

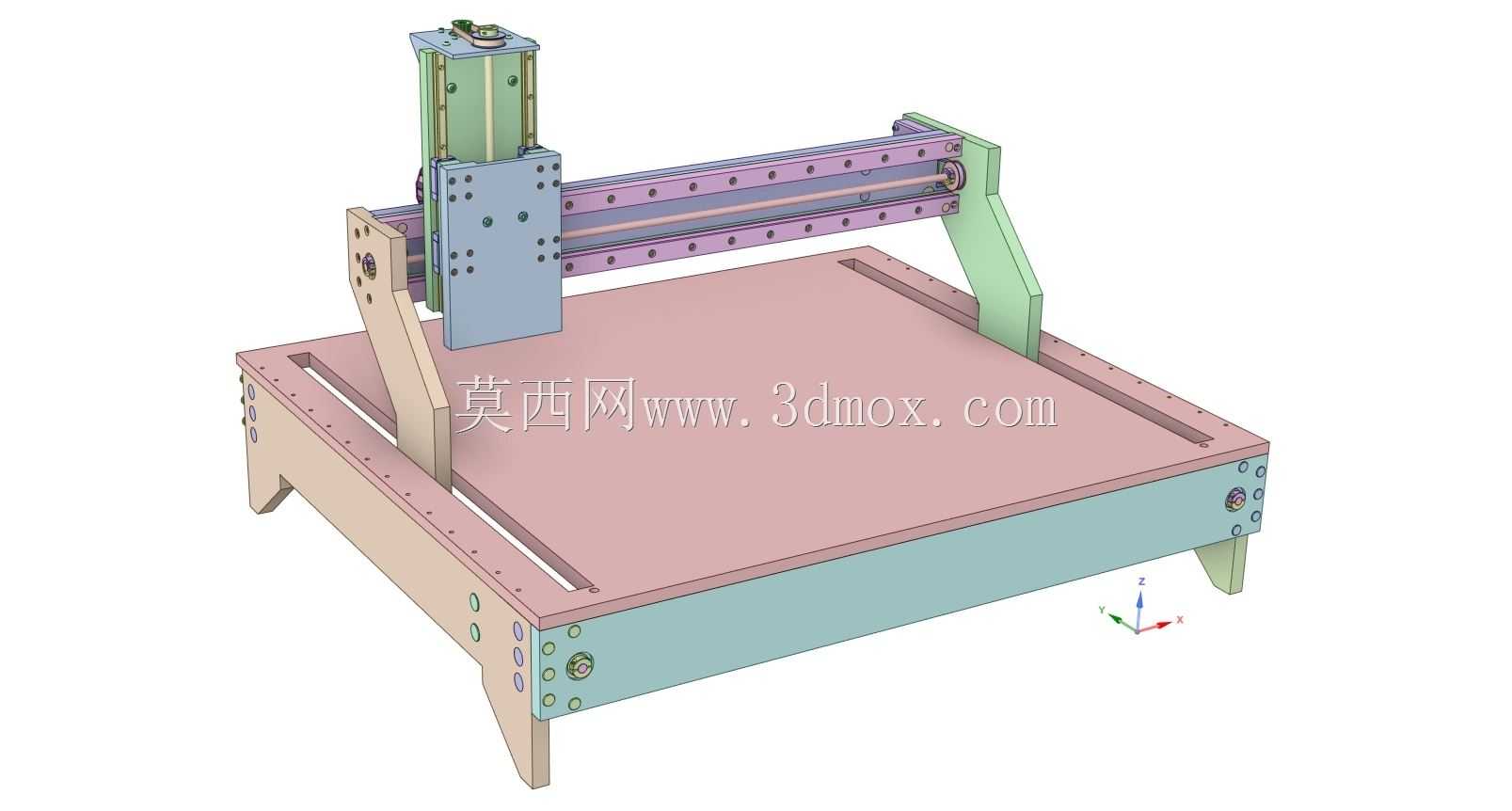

　　Y轴的两侧支撑臂采用斜撑结构，抵消X轴龙门移动时的侧向倾覆力矩，X轴的导轨安装面做了沉头孔避让，安装时可以直接通过螺栓锁紧导轨，不需要额外做调平垫片的适配，装配门槛更低。需要注意的是，这套结构的安装边界需要预留足够的操作空间，X轴的有效行程适配常规400mm幅面的加工需求，Y轴行程对应300mm左右的加工幅面，Z轴的有效下刀行程在100mm左右，安装时机架底部需要预留至少50mm的散热空间，避免驱动板、电机的热量堆积。Z轴部分的安装组件做了针对性的适配修改，主轴夹座的安装孔位兼容常见的65mm、80mm直径的风冷主轴，用户可以根据自己的加工需求更换不同功率的主轴，不需要重新设计Z轴滑板。

　　传动部分的同步轮安装位预留了紧定螺丝的操作空间，后期张紧同步带的时候不需要拆解整个龙门结构，只需要松开电机安装座的锁紧螺丝即可调整张紧度，日常维护的便利性很高。床身的工作台面预留了T型槽的安装位，可以直接加装T型槽压板或者真空吸附平台，适配不同的工件装夹需求，不管是小尺寸的金属零件还是大尺寸的板材，都能找到合适的装夹点位。整体结构的零件加工精度要求不算高，绝大多数结构件都可以通过自身的加工能力自行制作，适合有一定DIY能力的加工爱好者自行搭建，搭建完成后只需要做简单的导轨平行度校准、丝杠反向间隙补偿，即可投入正常使用，加工过程中只要控制好切削参数，不要超过机架的负载上限，长期使用的稳定性可以得到保障。
