挡泥板豪华5E3型放大器柜与机箱结构设计

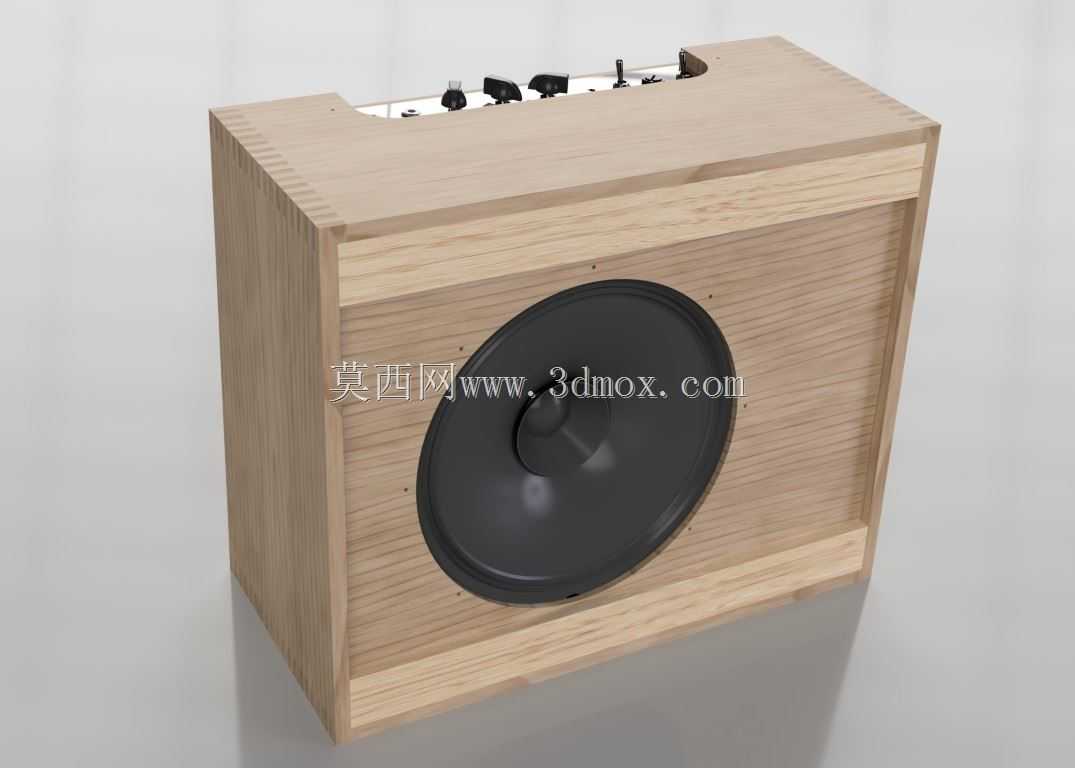

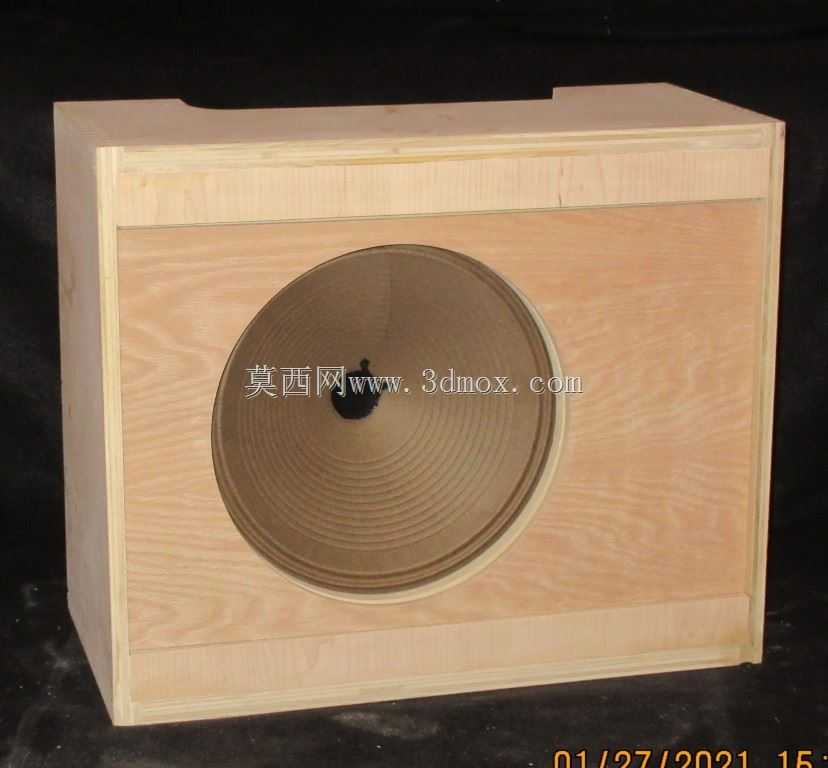

　　该结构件面向桌面级音频放大设备的实体搭建场景，主要服务于手工音响改装、小众音频设备定制领域，既可以作为独立功放设备的承载柜体，也可搭配同系列底盘组件组成完整的音频放大终端，适配家庭听音室、小型工作室的桌面音频系统搭建需求。从功能实现逻辑来看，柜体首先承担核心元器件的防护与承载作用，内部预留的变压器安装位、电路排布空间可容纳5E3线路的全套放大元器件，正面的扬声器安装位可直接适配大尺寸全频扬声器单元，无需额外加装固定支架即可完成单元的定位锁紧。设计过程中优先参考了经典粗花呢款挡泥板功放的外观比例，在此基础上对结构强度做了针对性优化，将原设计中0.5英寸厚度的手指关节拼接结构调整为0.5英寸统一厚度的板材拼接，

　　避免了薄材拼接处易出现的应力开裂问题，同时简化了加工工序，适配常规三轴CNC设备的加工能力，无需多轴机床即可完成所有板材的切割成型。板材选型上采用3/4英寸厚度的Purebond枫木胶合板作为主体框架材料，搭配实心橡木做边角加固，拼接位置采用Titebond Supreme级木工胶水粘接，配合凹孔螺钉完成扬声器挡板的锁紧固定，所有拼接缝的公差控制在0.1mm以内，既保证了箱体的结构密封性，减少音频播放时的箱体谐振杂音，也避免了过盈配合导致的组装应力变形。底部结构预留了CNC铣削与等离子切割两种加工方案的适配余量，可根据加工条件选择实木铣削底托或者不锈钢/钢制底盘，钢制底盘版本的结构强度更高，可适配重量更大的定制变压器组件，

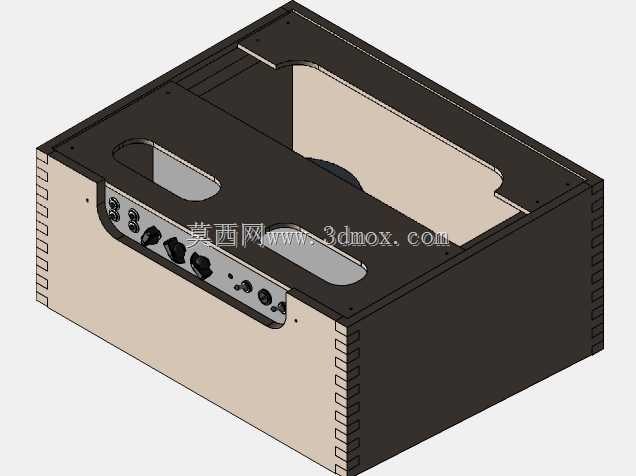

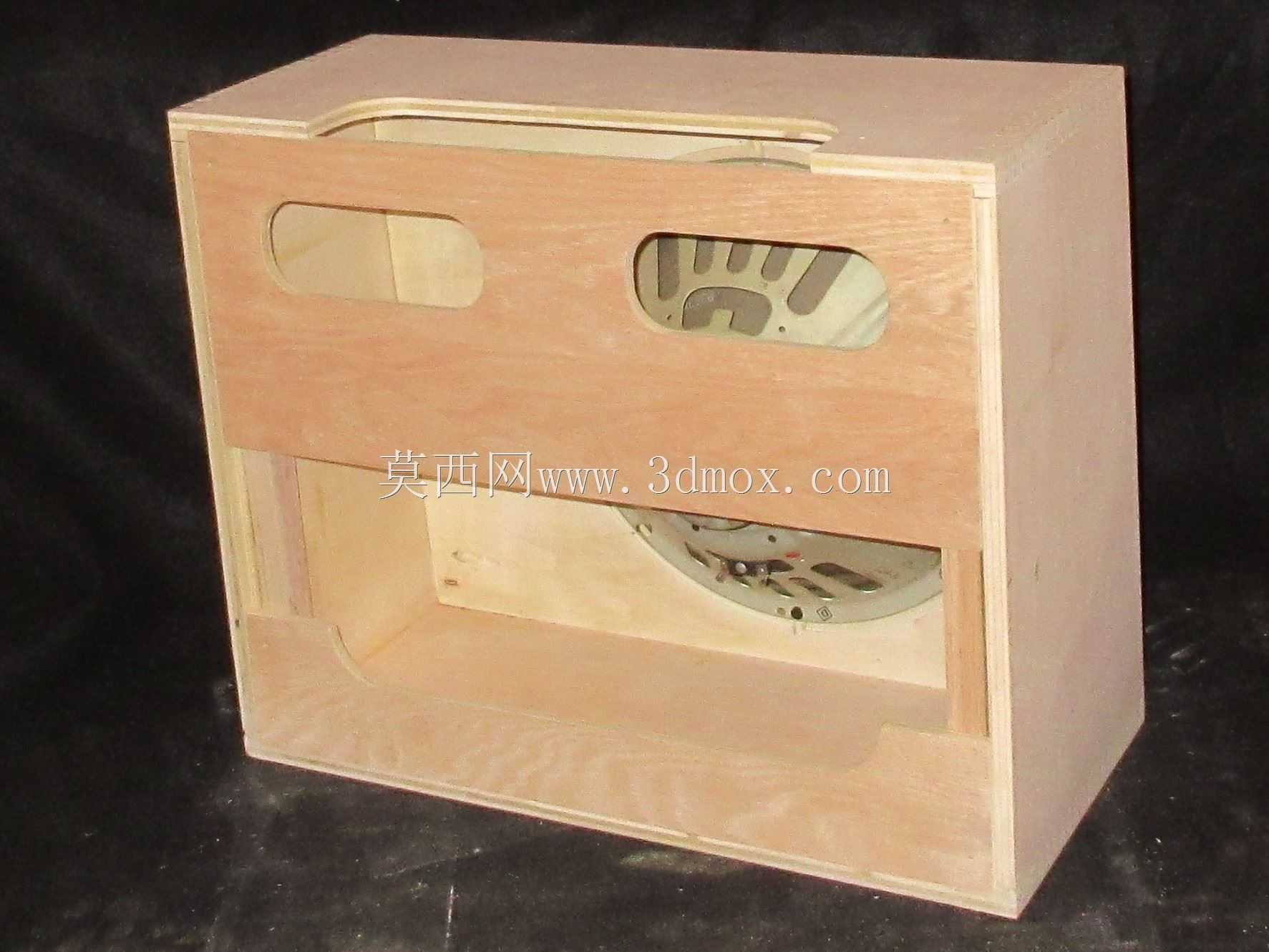

　　满足用户升级大功率元器件的改装需求。外形尺寸上严格控制了桌面安装的边界范围，整体宽度适配常规书桌的摆放深度，正面扬声器开孔的中心高度与桌面听音位的人耳高度齐平，减少音频传播过程中的高度差损耗，箱体背部预留了电子管安装位、信号接口开孔与散热通风槽，所有开孔位置都做了圆角过渡处理，避免组装时划伤线材或者操作人员。设计阶段充分考虑了手工组装的容错空间，所有板材的拼接位置都预留了少量调整余量，若出现板材裁切误差或者木材干湿度变化导致的形变，可通过手工打磨修整完成适配，无需重新加工整板部件。额外预留的8英寸与10英寸扬声器适配器安装位，可支持用户根据自身听音需求更换不同尺寸的扬声器单元，无需对箱体主体结构做破坏性修改。

　　箱体的外观覆盖件未做固定结构设计，用户可根据自身喜好选择贴皮、喷漆、布艺包覆等不同的外观处理方案，适配不同的使用场景装修风格。内部走线空间做了分层规划，强电供电线路与信号放大线路的排布区域做了物理分隔，减少线路之间的信号干扰，提升音频输出的纯净度。所有螺钉安装位都做了沉孔处理，组装完成后螺钉头完全没入板材内部，不会破坏箱体的外观整体性，边角位置全部做了R3圆角处理，既提升了使用过程中的安全性，也减少了木材边角的磕碰掉漆风险。
