不锈钢功放设备挡泥安装底盘结构

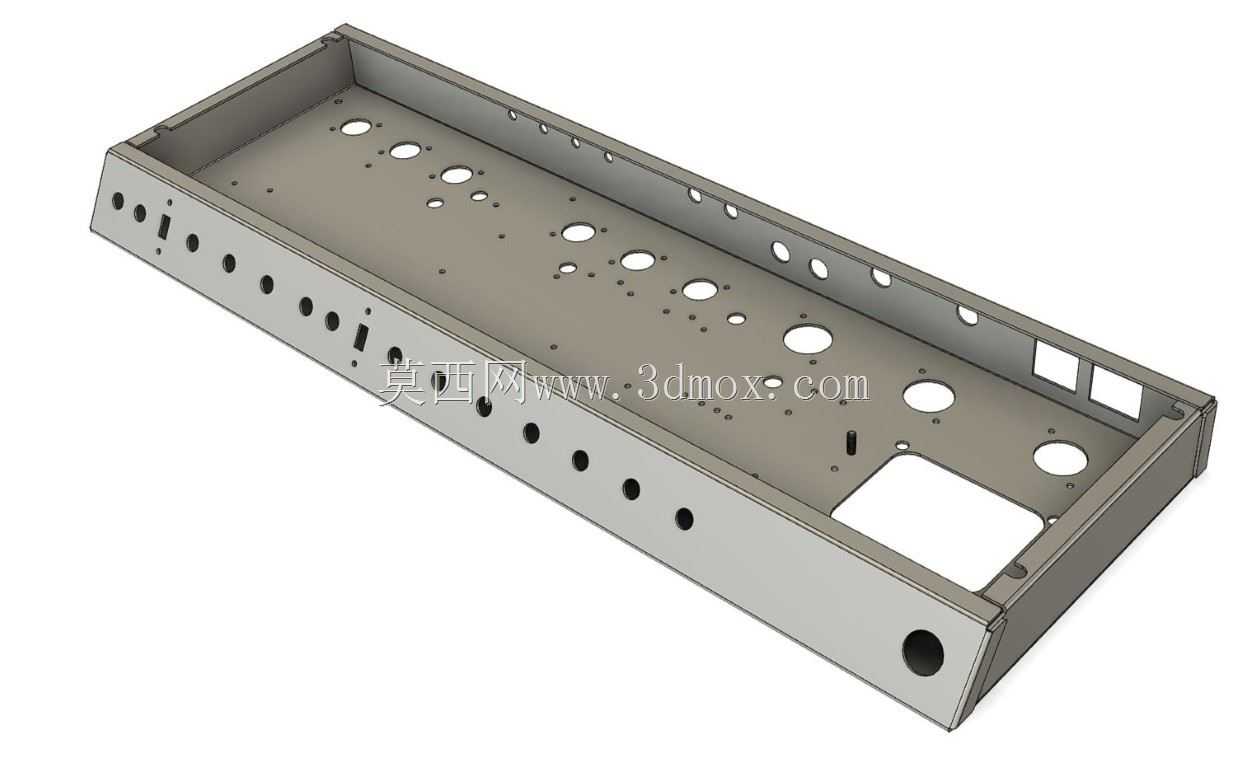

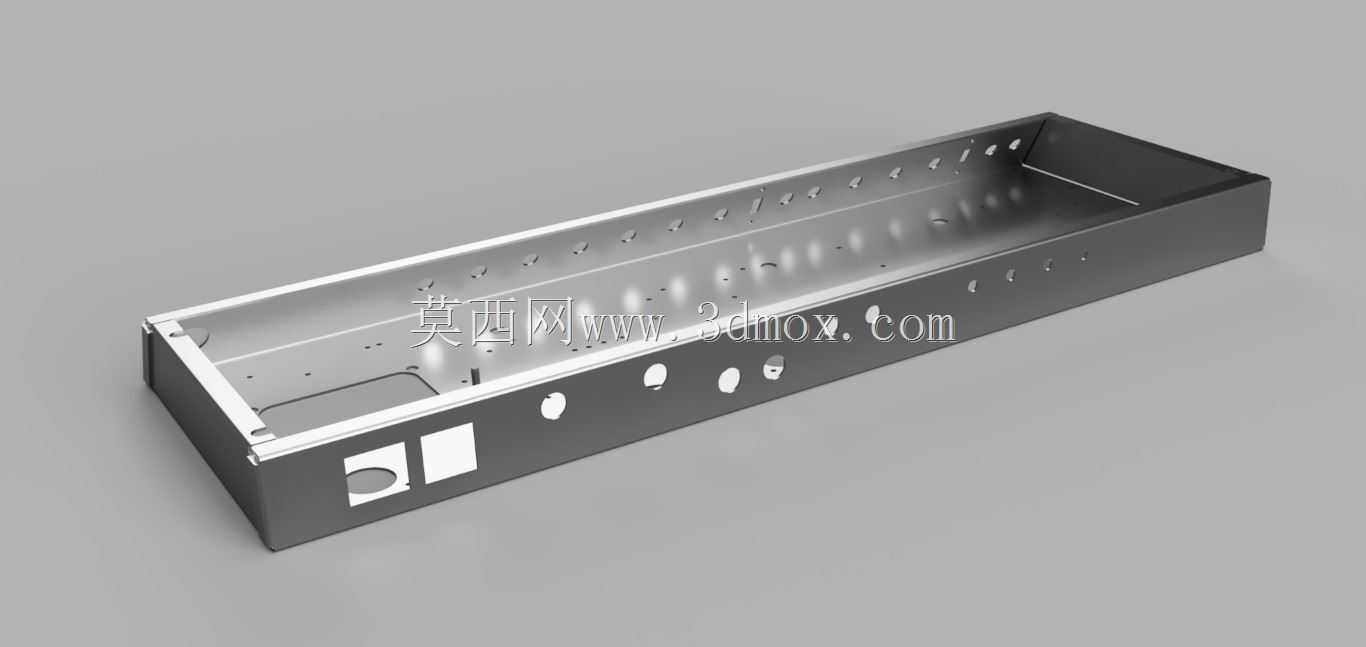

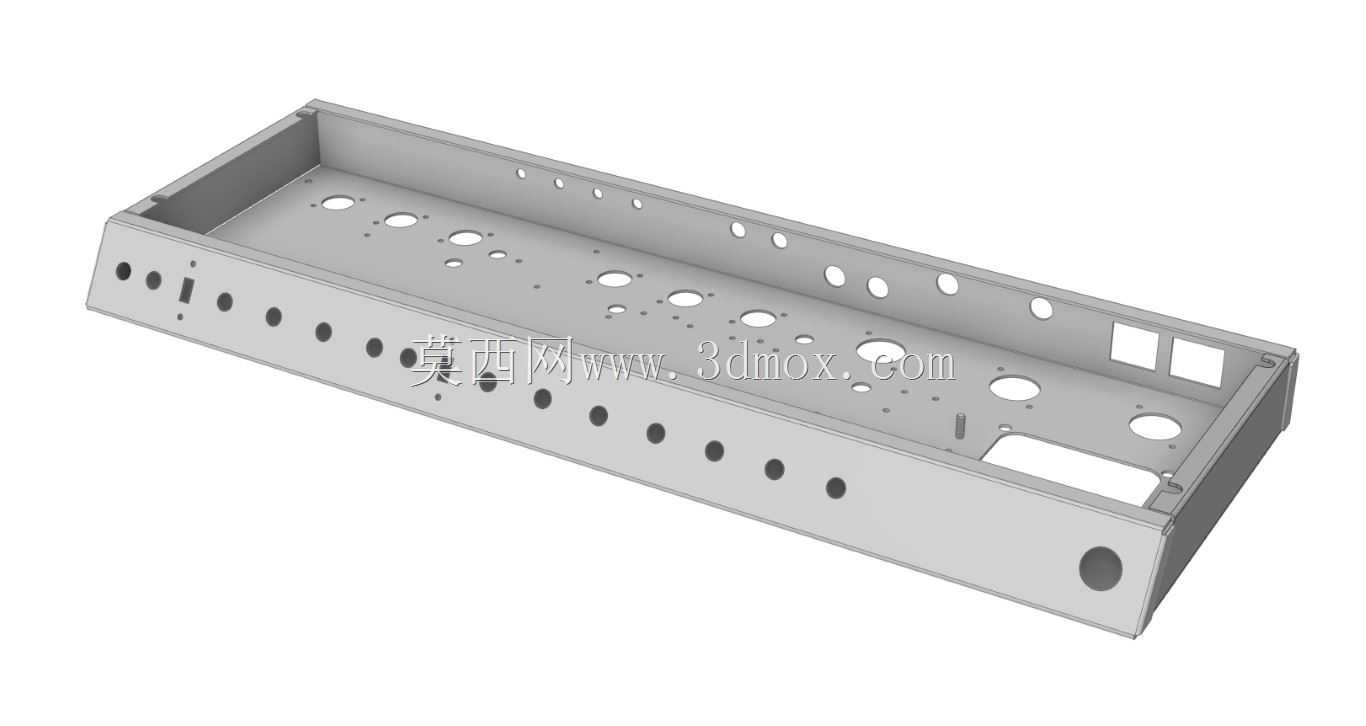

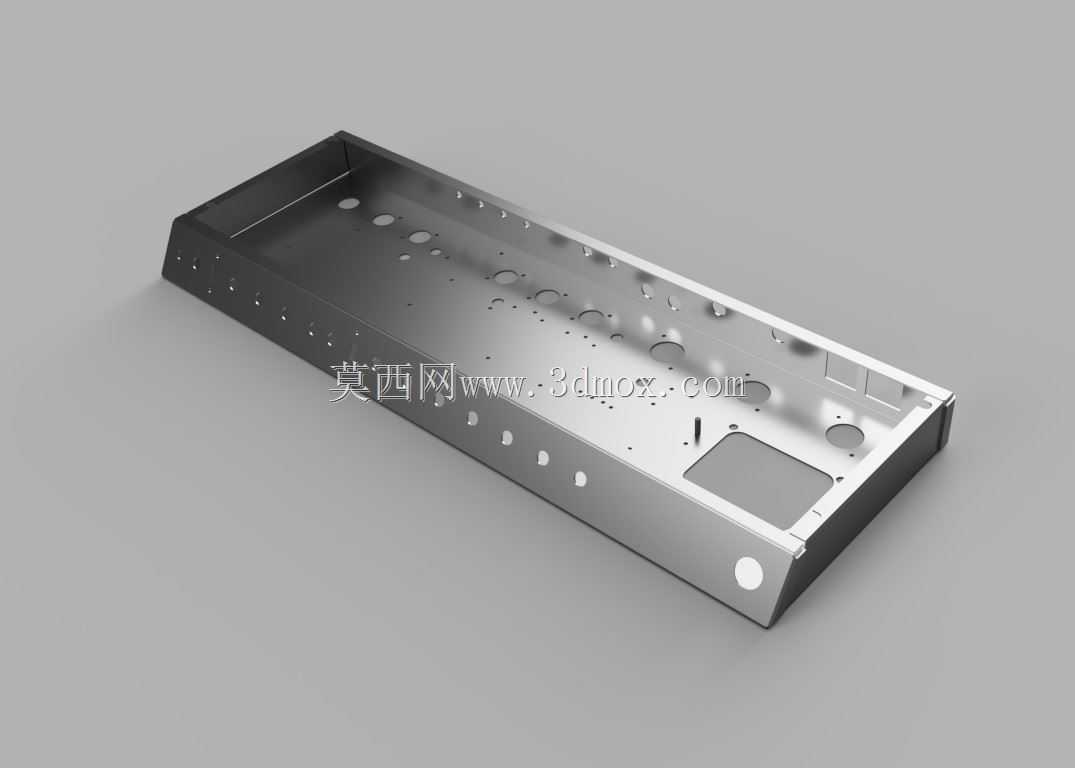

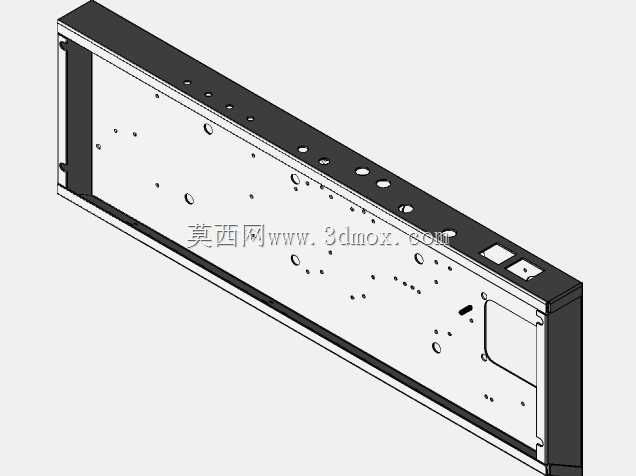

　　在音频功率放大设备的结构设计环节，底盘作为整机承载与防护的核心结构件，需要同时兼顾内部元器件安装定位、外部防护、装配兼容性等多重需求，本次涉及的不锈钢材质挡泥底盘，就是针对特定型号功放设备开发的承载结构。这类底盘多应用于舞台专业功放、工业级音频放大设备的机箱总成中，除了承载内部电路板、变压器、接线端子等核心元器件之外，前端延伸的挡泥结构主要针对设备落地放置、移动运输过程中，阻挡地面溅起的泥水、灰尘进入机箱底部缝隙，避免内部电路积尘受潮引发的绝缘故障，尤其适合户外演出、工地临时广播这类使用场景相对复杂的工况。从结构设计逻辑来看，整个底盘采用一体化钣金折弯成型工艺，主体为槽型敞口结构，侧壁预留的多组不同孔径的安装孔位，

　　分别对应功率管固定、接线端子穿出、电路板支撑柱安装、上盖紧固等不同装配需求，孔位的排布完全匹配对应型号放大器的内部元器件布局，不需要二次打孔加工即可完成整机组装。底盘上的8-32规格焊接螺柱，是专门用于固定内部功率放大电路板与散热组件的连接结构，焊接螺柱相比后期压铆的螺柱，连接强度更高，能够承受设备运输过程中的振动载荷，避免螺柱松脱导致电路板移位。端板位置的安装尺寸公差做了适配性放宽，因为不同批次的机箱端板加工会存在小幅尺寸偏差，紧密但非过盈的配合设计，既可以保证端板安装后不会出现明显缝隙，又能降低装配时的对位难度，提升整机组装效率。底盘上法兰位置预留的上浮0.06英寸的凸台结构，是专门用于安装紧固件的避让结构，

　　当螺丝从底部穿入紧固时，凸台可以保证螺丝头部完全沉入结构内，不会突出底盘底面，确保设备放置时底面完全贴合支撑面，不会出现放置不稳、局部受力变形的问题。材质选用不锈钢板材，一方面是利用不锈钢本身的防锈耐腐蚀特性，即使在潮湿多尘的使用环境中，底盘也不会出现锈蚀掉漆的问题，长期使用依然能保持结构强度；另一方面不锈钢的刚性足够，0.06英寸的板材厚度经过折弯加强后，完全可以承载整机数公斤的内部元器件重量，不会出现中部塌陷变形的情况。在实际装配过程中，这个底盘的安装边界需要重点关注：底盘整体的长宽尺寸需要和机箱上盖、侧端板的折弯尺寸完全匹配，折弯处的圆角半径控制在钣金加工的常规R角范围内，避免折弯开裂；侧壁的安装孔位同轴度需要控制在0.

　　1mm以内，保证上盖螺丝可以顺利穿入紧固；底部的凸台高度需要严格控制公差，过高会导致底盘与支撑面出现间隙，过低则无法完全容纳螺丝头部，都会影响设备放置的平稳性。另外挡泥板的延伸角度做了优化，向下倾斜的折边可以在设备移动时，将溅到底盘前部的泥水、杂物顺着折边导离机箱缝隙，不会顺着底盘与端板的接缝渗入内部，相比平直的底盘结构，挡泥防护的效果提升明显。对于结构设计从业者来说，这类钣金底盘的设计重点不在于复杂的曲面造型，而在于对装配公差、使用场景需求的精准把控，每一个孔位、每一处折边、每一个凸台结构，都是为了解决实际装配、使用过程中的具体问题，比如焊接螺柱的位置要避开电路板上的走线区域，避免螺柱接触电路板引发短路；侧壁的散热孔排布要对应内部功率管的安装位置，保证散热气流可以顺利流通；挡泥折边的长度不能过长，否则会影响设备前面板接口的接线操作，也不能过短，否则起不到应有的防护作用，需要在防护效果和操作便利性之间找到平衡点。在三维建模过程中，这类钣金结构需要准确还原折弯系数、焊接螺柱的突出高度、凸台的成型尺寸，才能保证导出的加工图纸可以直接用于钣金下料、折弯、焊接工序，不需要后期反复调整参数，这也是工业类三维建模区别于创意建模的核心点，所有的结构尺寸都要服务于实际加工与装配需求，不存在无意义的造型结构。
