复刻经典电子管吉他功放音箱结构设计

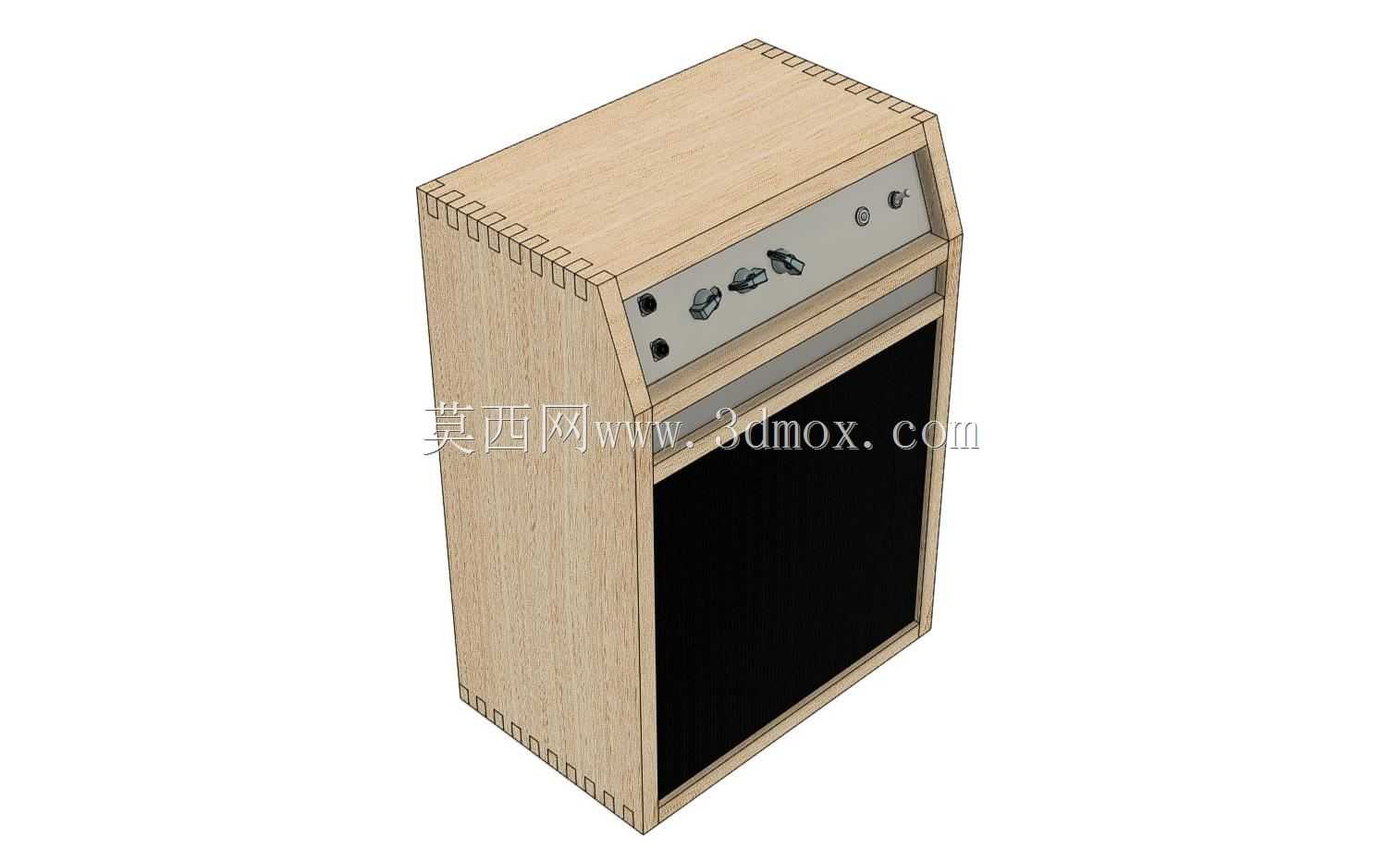

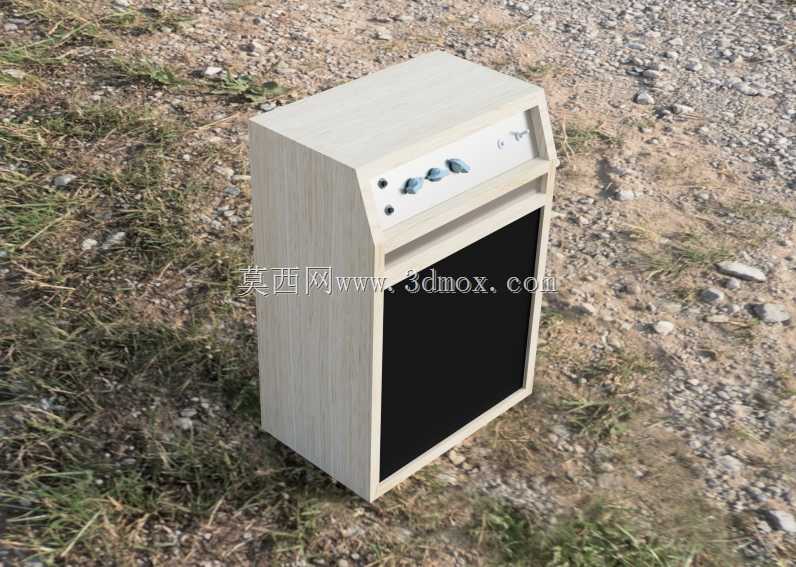

　　在电声乐器扩声领域，吉他放大器是决定电吉他音色输出质感的核心设备，区别于普通民用音频功放，这类设备需要兼顾信号放大的失真度调校、频段响应特性以及长时间高负载工作的稳定性，广泛应用于 livehouse 现场演出、录音室音频录制、个人乐器练习等场景，不同电路架构的放大器会呈现出完全差异化的音色特质，是电声演奏链路里不可替代的硬件载体。这款设计参考经典电子管吉他放大器的实体结构做三维还原，电路部分采用固定偏置6L6推挽架构，搭配5U4、12AX7等型号的电子管配置，输入级借鉴泥板式与马歇尔式的经典电路布局，可实现40-50瓦的额定功率输出，足够覆盖中小型演出场地的扩声需求，同时电子管特有的偶次谐波失真特性，

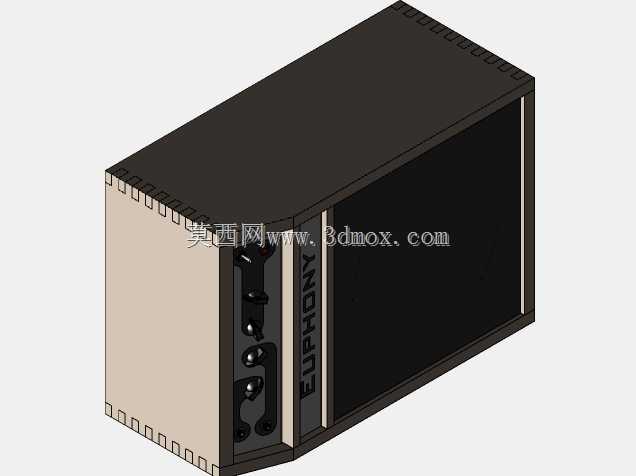

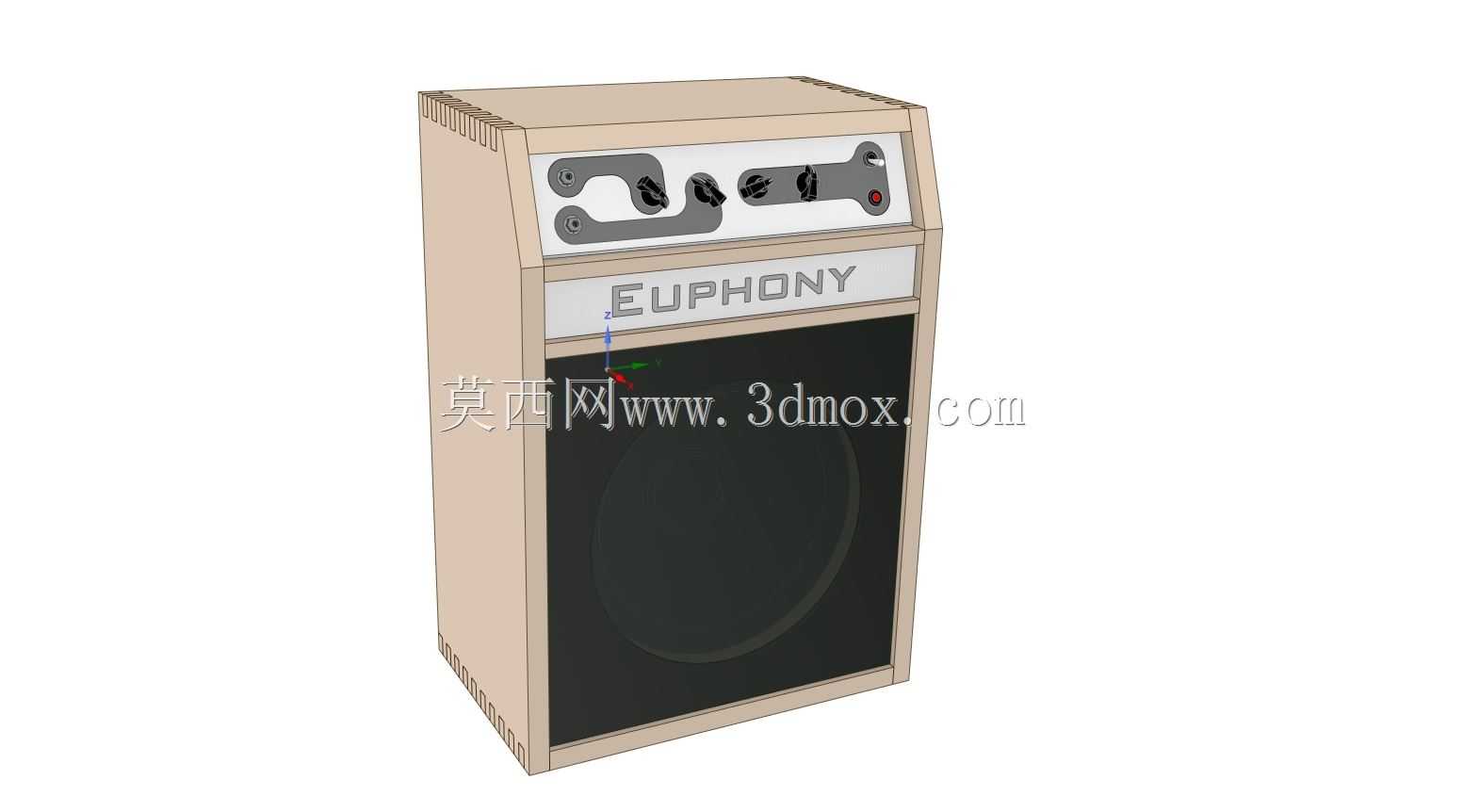

　　能够还原出温暖饱满的经典摇滚音色，满足演奏者对复古音色的追求。结构设计层面，电源变压器、输出变压器与扼流圈全部布置在箱体底部的哈蒙德风琴风格底盘上，底盘采用等离子切割工艺加工的不锈钢材质，既保证了结构强度，也能为内部电路提供可靠的电磁屏蔽，减少变压器漏磁对前级信号的干扰。扬声器单元选用12英寸规格，安装开孔采用数控切割工艺加工3/4英寸厚的纯粘合胶合板，板材拼接采用手指榫接结构，相比普通钉接或胶接的箱体，榫接结构能够大幅减少大音量工作下的箱体谐振，避免多余的结构振动干扰音色纯净度，同时胶合板的材质特性也能更好地平衡低频反射效果，让低频响应更紧实不松散。箱体上部的控制面板采用装饰性插入式面板设计，集成了音量、音色调节旋钮以及输入接口，

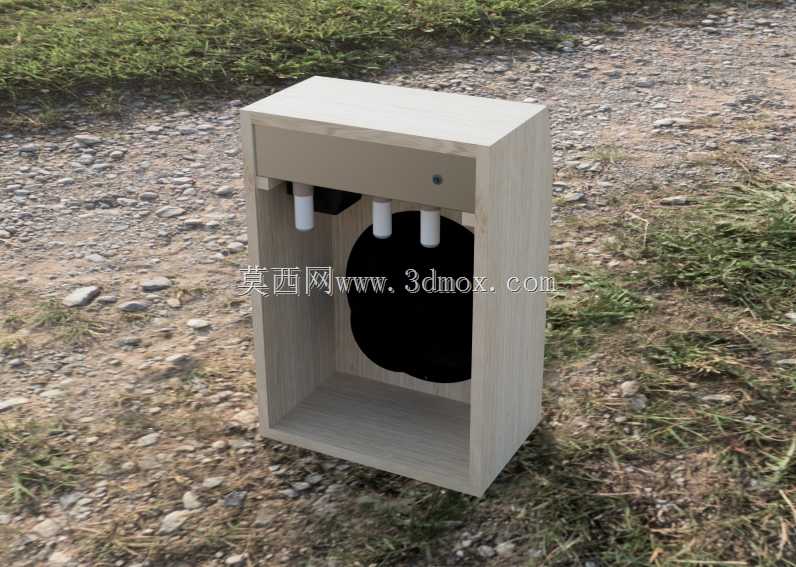

　　面板布局符合演奏者的操作习惯，站立或坐姿调节时都能快速触碰到对应控件。箱体外部预留了tolex材料包覆的安装余量，这类耐磨的包覆材料是经典吉他音箱的标准配置，既可以保护木质箱体在搬运、使用过程中不受磕碰损伤，也能呈现出复古的外观质感。背部背板设计没有采用完全固定的结构，预留了根据实际选用扬声器参数、调试结果做调整的空间，因为不同品牌、不同参数的12英寸扬声器在低频反射量上存在差异，可调整的背板结构能够让使用者根据实际听感微调箱体的密闭程度，获得更符合个人偏好的低频响应。建模过程中对各个部件的安装边界做了严格的尺寸校核，电子管座与底盘的开孔位置、变压器的安装固定孔位、扬声器与前面板的安装间隙、

　　控制面板与箱体的配合公差都按照实际装配要求预留了合理余量，比如电子管与上方箱体盖板的距离预留了足够的散热空间，避免长时间工作后电子管的高温烘烤木质盖板，内部走线的空间也做了合理规划，强电的电源线路与弱信号的前级线路分开布置，减少线路间的信号干扰。箱体底部预留了脚垫的安装位置，能够减少工作时的振动传递到地面或支撑台面上，同时也能让箱体底部留有一定的通风间隙，帮助内部电路散热。前面板的扬声器网罩采用可拆卸结构，方便后续更换扬声器或清理网罩积灰，网罩框架与箱体的配合采用卡扣式设计，不需要额外工具即可完成拆装。
