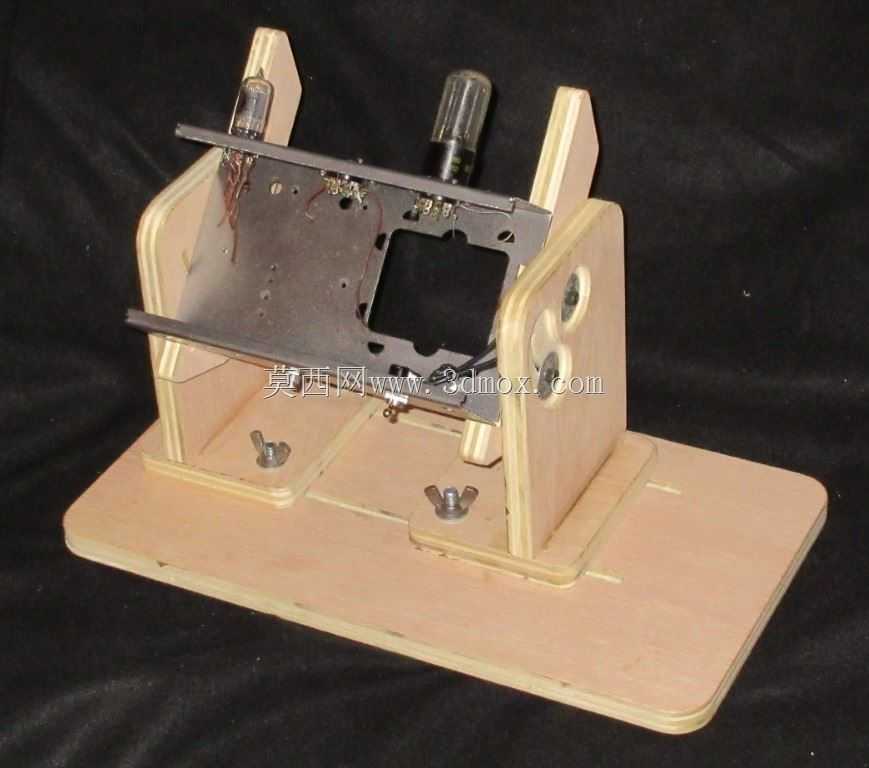

重型可调放大器无线电底盘支撑支架

　　在电子设备装配、复古音频设备复刻、无线电测试台搭建这类场景里，底盘支架的适配性直接决定了内部电路排布的合理性与后期调试的操作效率，这款重型可调支架正是针对这类大尺寸开放式电子底盘的安装需求设计，区别于常规轻薄型设备托架，它的承重冗余、调节自由度都做了针对性强化，能适配不同进深、不同重量的放大器、无线电收发机底盘安装需求。从实际使用场景来看，这类支架主要服务于两类工况，一类是手工搭棚焊接的电子管放大器、老式无线电收发机的整机装配，这类设备内部多采用点对点搭棚布线，元件重量大、接线复杂，装配过程中需要频繁翻转、调整底盘角度来完成底面焊接、元件更换、走线梳理等操作，普通固定托架无法提供角度调节能力，装配时需要反复挪动设备，

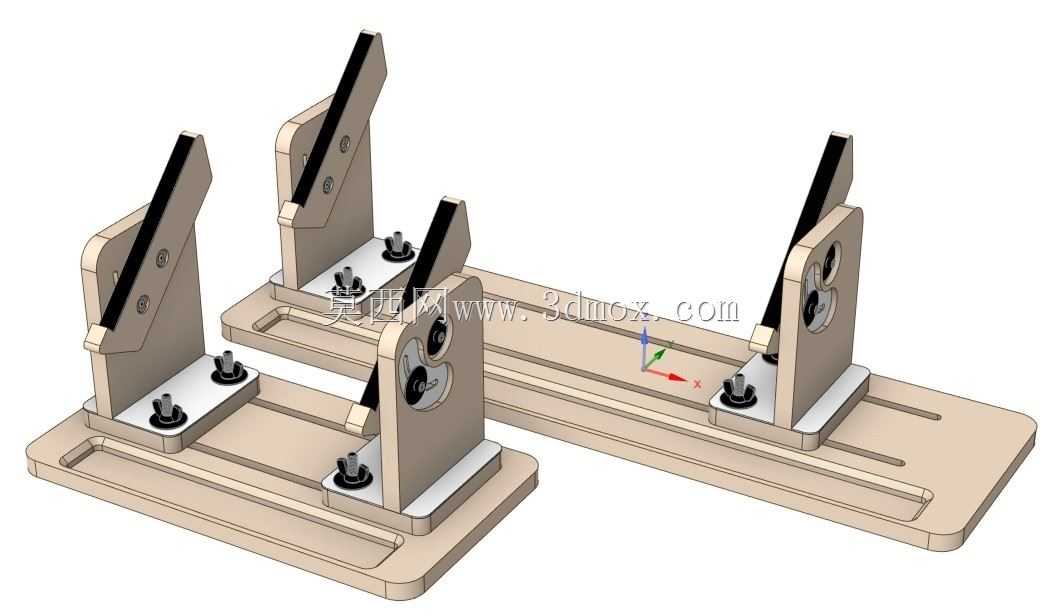

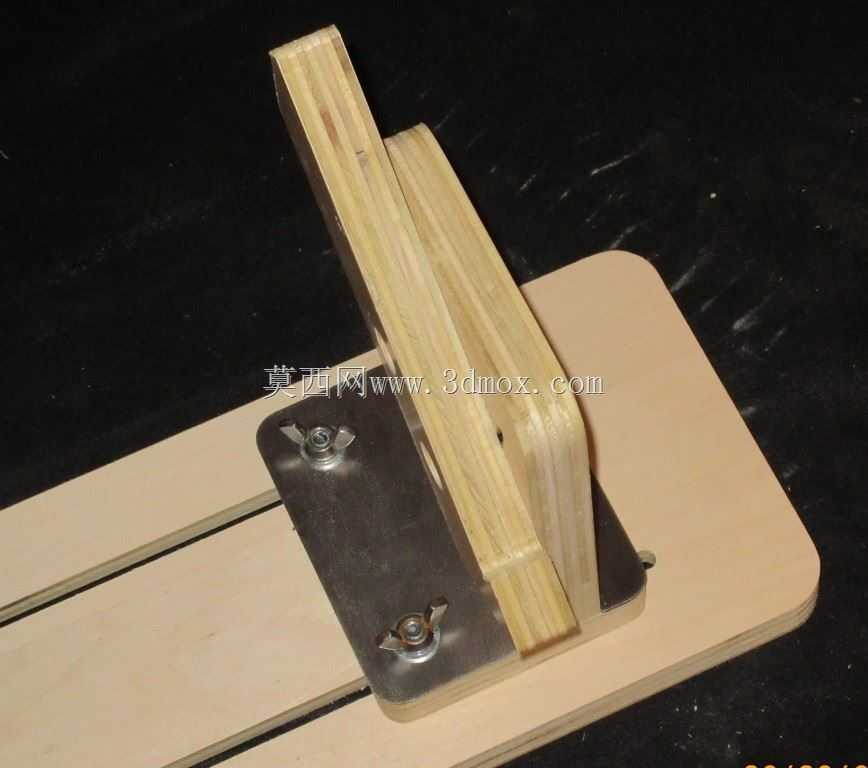

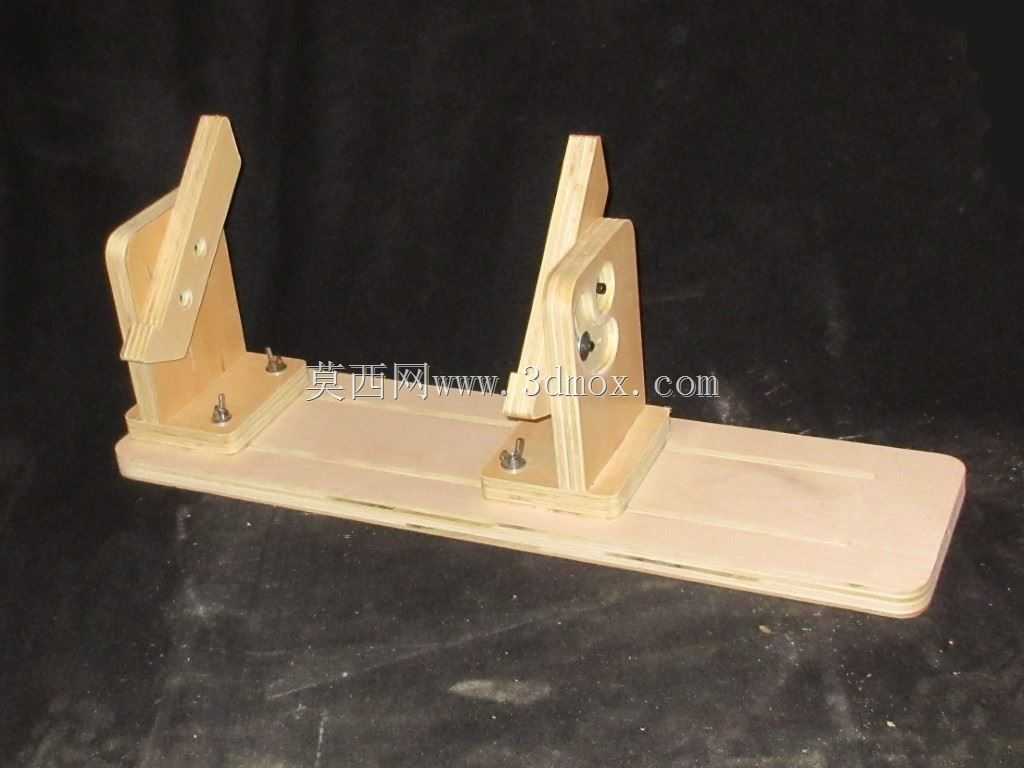

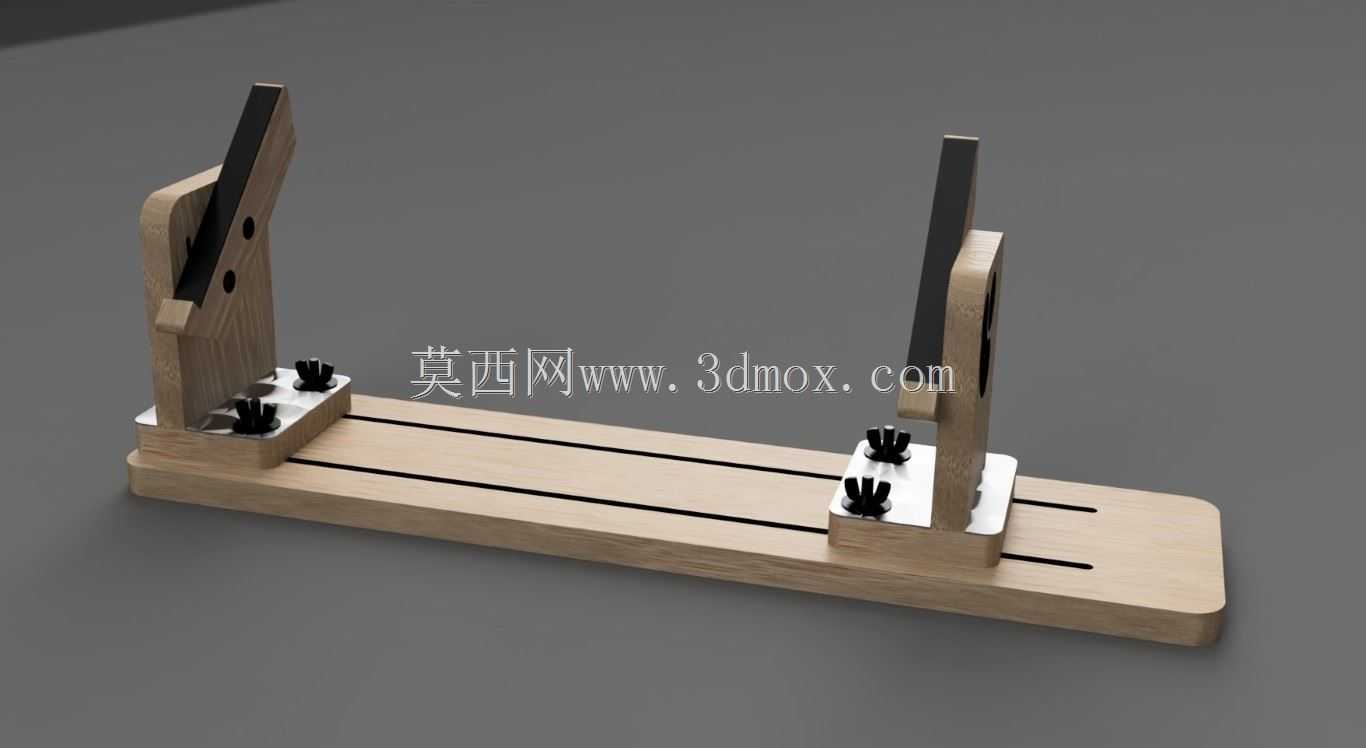

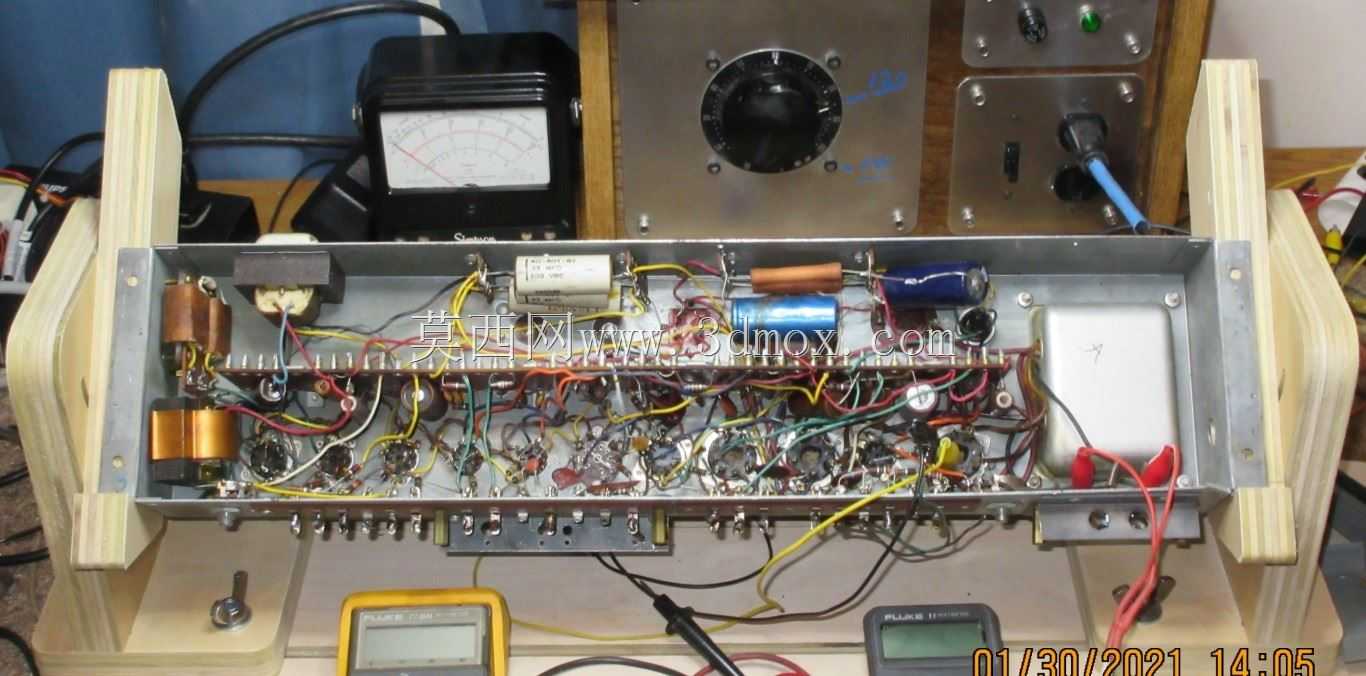

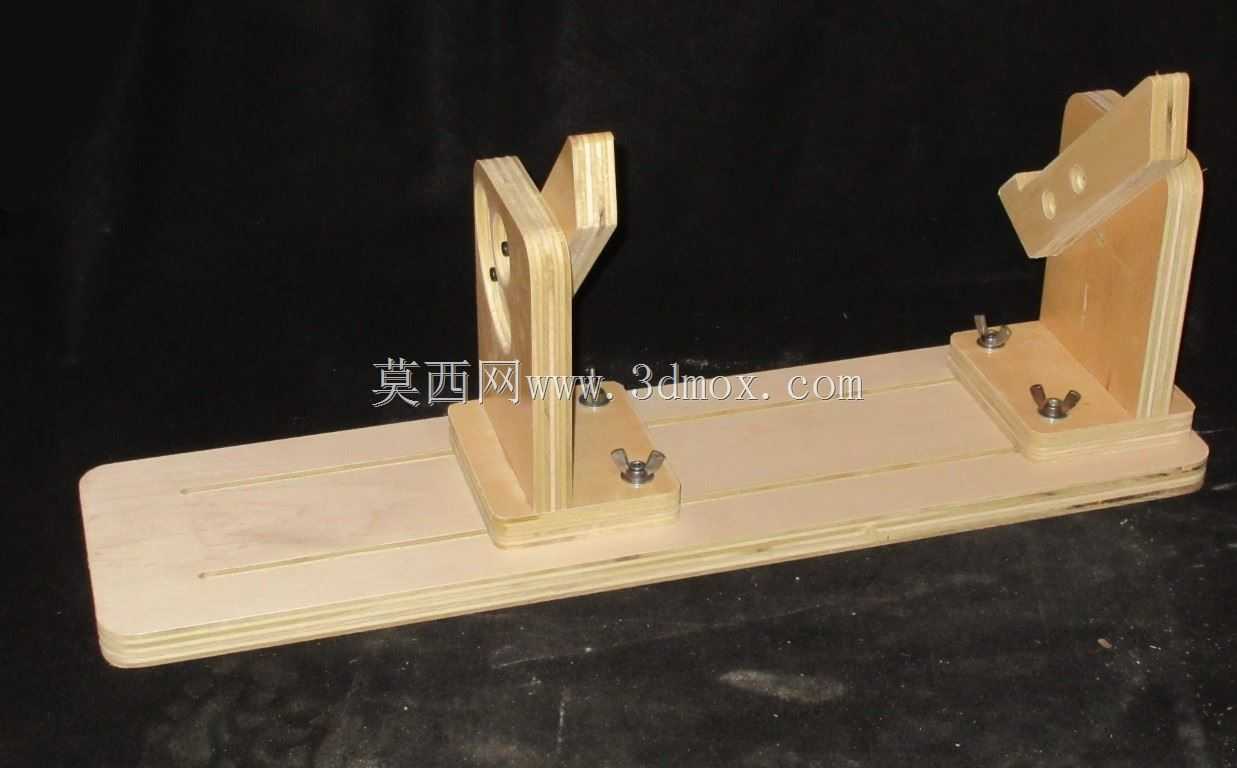

　　很容易扯断细引线或是碰歪精密元件；另一类是设备调试阶段的长期支撑，调试过程中需要频繁接插测试探头、调整电位器、测量工作点电压，支架需要留出足够的底部操作空间，同时保证设备放置稳定，不会因为接线拉扯出现侧翻。这款支架的设计思路完全围绕这类工况的实际痛点展开，两侧的竖向支撑采用层压胶合板材加工，相比金属型材，它的加工难度低、绝缘性能好，不会和底盘金属外壳形成导电回路，避免调试时出现意外短路，同时板材的抗形变能力足够，长期承重不会出现弯折下垂。支撑脚的设计做了通用化适配，可根据使用场景选择长底座或是短底座配置，短底座适合桌面小空间固定放置，长底座则能提供更大的支撑跨距，放置大尺寸重型底盘时稳定性更好，

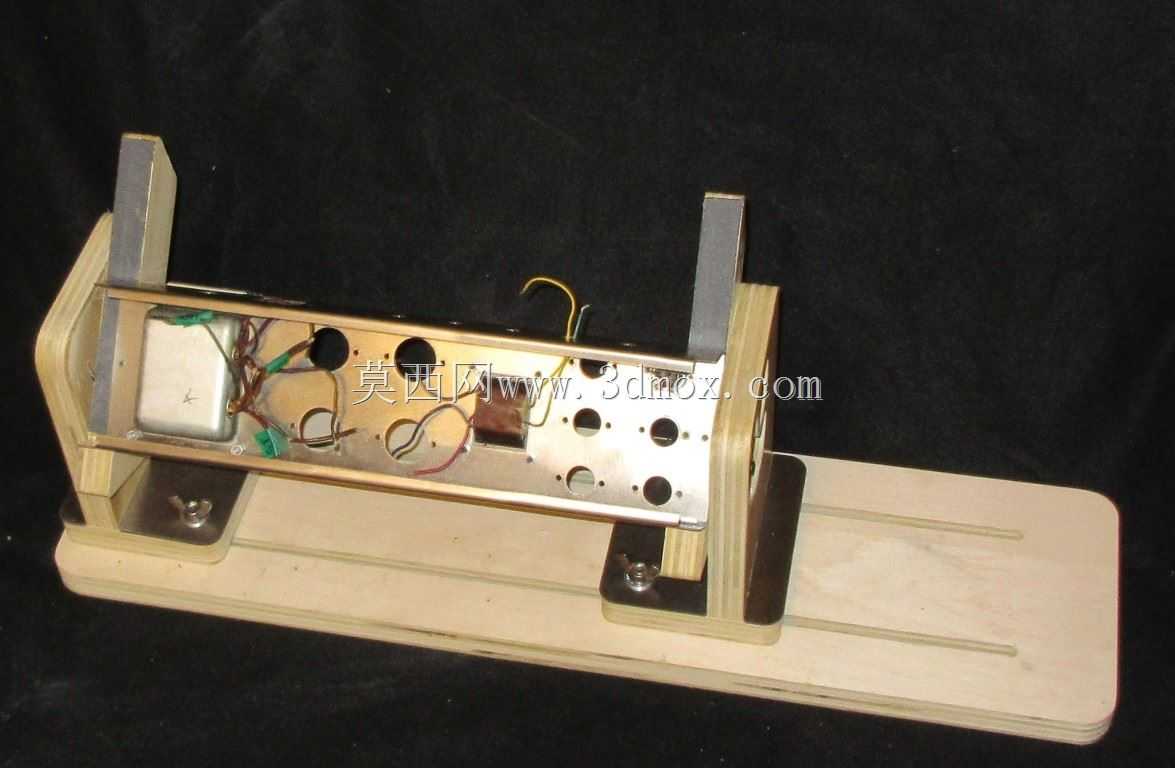

　　脚位的固定没有采用依赖胶水完全固化的连接方式，而是配合紧固件加局部点胶的方案，装配时不需要等待胶水完全干透就能完成初步固定，大幅提升装配效率，胶接位置选用的橡胶垫能增大接触面摩擦力，同时避免硬接触刮花底盘漆面，还能起到一定的隔振作用，减少外界振动对设备内部精密元件、可调电感的影响。支架的上部支撑托位预留了足够的间隙，这些间隙在建模时做了针对性避让，不会和底盘侧面伸出的接线柱、电位器轴、电源插座产生干涉，托位的接触位置做了黑色粉末涂层处理，既提升了金属件的防锈能力，也避免金属裸露和底盘外壳接触产生划痕。支架的角度调节范围做了实用化限制，最大倾斜角度锁定在45度，这个角度是实际装配调试中最常用的操作角度，

　　既可以让装配人员清晰看到底盘内部的元件排布与走线，也不会因为倾斜角度过大导致底盘内部的大型元件、变压器因为自重出现移位，同时这个角度下接插测试线时的受力方向更合理，不会因为设备倾斜导致插头受力弯折。从安装边界来看，支架的横向支撑跨距覆盖了常见的10英寸到17英寸电子设备底盘尺寸，竖向支撑高度预留了足够的底部空间，底盘下方可以放置万用表、信号发生器这类常用测试仪表，不需要额外垫高设备，两侧支撑的间距可以根据底盘宽度做微调，适配不同宽度的金属底盘安装，不需要额外打孔改造。在细节设计上，支架的所有五金件都做了绝缘处理，避免和底盘的接地点形成额外的导电通路，影响设备的电气性能，托位和底盘接触的位置没有突出的尖锐边角，不会在装配过程中刮伤操作人员的手部或是划破导线绝缘层，整体结构没有多余的装饰部件，所有结构都服务于支撑、调节、防护的核心功能，完全贴合电子装配、设备调试场景的实际使用需求，不管是个人爱好者的手工设备制作，还是小批量复古电子设备的复刻装配，都能提供稳定可靠的支撑能力。
