骑马式割草机惰轮张紧器改进支架结构

　　园林养护作业中，坐骑式割草机的皮带传动系统长期处于高负荷、多尘屑的户外工况，原厂惰轮张紧支架易因枢轴位置应力集中出现断裂，同时皮带轮对齐偏差会加剧皮带侧边磨损，大幅缩短传动部件更换周期，增加运维成本。这款改进型惰轮皮带轮支架，正是针对原厂件的失效痛点做的结构优化，适配对应型号骑马式割草机的平台张紧系统安装位。

　　从结构设计来看，支架保留了原厂件与主轴制动器、张紧弹簧、执行器电缆、皮带固定器的对接接口，无需改动周边原有硬件即可完成替换，降低现场改装的加工难度。支架上预留了2个额外孔位，用于匹配固定惰轮的原始圆头方颈螺栓，避免长期震动下螺栓出现松脱移位；中心螺栓孔的位置经过校准，可适配100英寸张力规格的张紧调节需求，对应适配42英寸长度的传动皮带，匹配割草机甲版的安装轮廓。设计中额外增设的第三个螺栓孔，可兼容磨损严重或长度稍长的旧皮带临时安装使用，减少突发故障时的停机等待时间，不过该孔位的长期承载表现还需实际工况验证。

　　支架采用3/16英寸低碳钢板经等离子切割成型，板材厚度兼顾了结构强度与轻量化需求，不会过度增加张紧臂的运动负载。相比原厂件，支架增加的安装高度专门修正了原厂惰轮与主轴皮带轮的对齐偏差，让皮带运行时始终处于同一平面，避免皮带偏磨导致的过早失效。原厂甲板上用于固定自攻枢轴螺栓的原有孔位，可直接钻孔攻丝适配3/8英寸螺柱，无需额外扩孔或焊接补强，现场改装仅需常用钳工工具即可完成，普通设备运维人员就能操作，无需专业机加工配合。

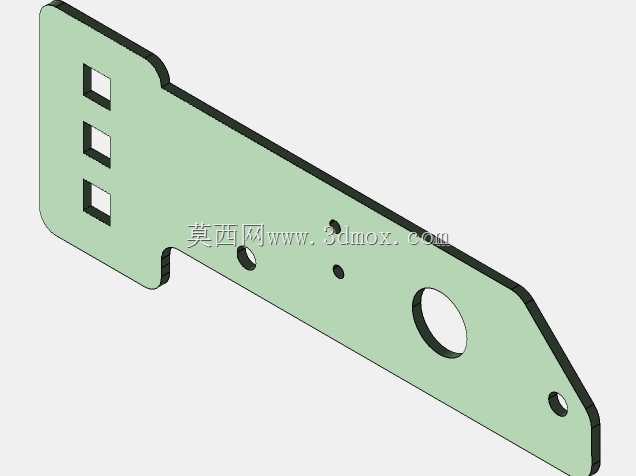

　　从安装边界来看，支架的外形轮廓完全避让割草机甲板周边的护板、刀片传动路径，安装后不会与运动部件产生干涉，三个方形调节孔位可根据皮带磨损程度调整惰轮的张紧行程，覆盖皮带从全新到磨损极限的整个使用周期张紧需求。大直径的中心过孔用于穿设枢轴螺栓，两个小孔分别用于弹簧挂接与线束固定，最小的端部孔位用于安装限位销，避免张紧臂超行程摆动导致弹簧脱落。边缘做了倒角处理，避免安装时割伤操作人员，也防止尖锐棱边割伤皮带或电缆外层。

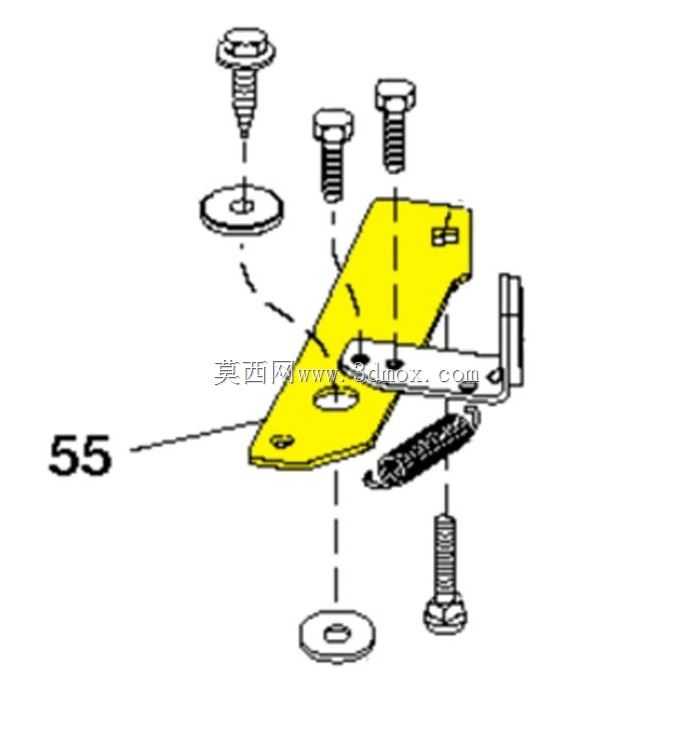

　　实际作业场景中，这类改进支架可解决原厂件枢轴断裂的通病，降低割草机作业旺季的故障停机概率，尤其适合商用园林养护团队的设备改装需求，毕竟商用设备日均作业时长可达6-8小时，传动系统的可靠性直接影响作业效率。相比原厂钣金件的易断裂问题，加厚板材与优化后的应力分布结构，让支架的枢轴位置承载能力提升，可承受张紧弹簧的长期交变载荷与皮带传动的震动冲击，不会出现原厂件常见的枢轴位置开裂问题。安装时仅需将原有张紧器的弹簧、惰轮、制动器部件逐一转移到新支架上，对准甲板的安装孔位拧入螺栓即可，整个更换过程不超过半小时，无需复杂的调校步骤，张紧力的调节逻辑与原厂件完全一致，操作人员无需额外培训即可上手。
