啄木鸟造型间歇式钟鸟传动结构

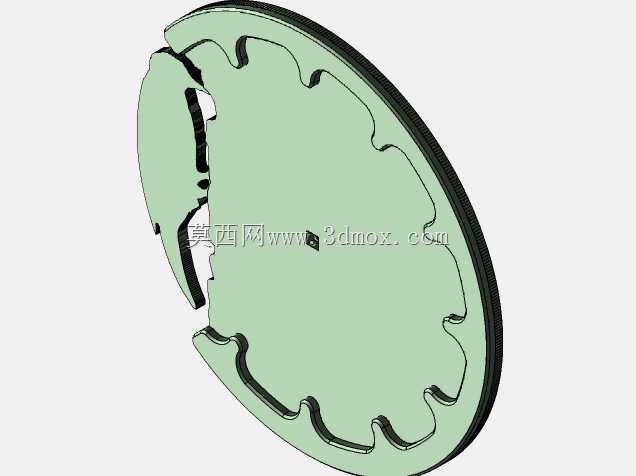

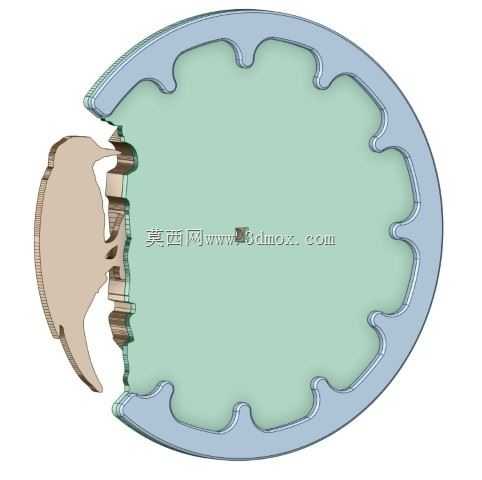

　　这套啄木鸟造型的钟鸟结构，核心是依托异形内轮廓轮与摆杆的配合，实现类似啄木鸟啄动的周期性往复动作，这类结构最早应用在传统机械座钟的报时动效模块中，区别于常规的齿轮啮合传动，它靠非圆轮廓的曲面驱动从动件完成预设轨迹的动作，不需要额外的凸轮槽加工，靠轮廓面的连续接触传递动力，运行过程中冲击载荷小，适合低速、低负载的趣味动效场景。从结构组成来看，整个机构分为固定的异形内齿圈状轮廓轮、啄木鸟造型的摆杆、摆杆铰接支座三个核心部分，其中轮廓轮的内边缘做了多段连续的凹凸曲面过渡，每一段曲面的升程、回程角度都经过匹配计算，对应摆杆一次完整的伸出、复位动作，也就是啄木鸟完成一次啄击的循环。摆杆的接触端做了圆弧过渡处理，避免和轮廓面接触时出现卡滞、

　　磨损过快的问题，摆杆的造型部分按照啄木鸟的外形做了等比例简化，在保证动作轨迹不受影响的前提下，兼顾了外观的辨识度。在实际应用场景中，这类结构除了用在机械时钟的动效装饰模块，还可以移植到科普展示教具、文创类机械摆件、橱窗动态展示装置中，因为它的动作直观，传动原理清晰，也常被用作机械原理教学的演示案例，帮助学习者理解非圆轮廓传动、间歇往复运动的实现逻辑。设计这类结构的时候，首先要确定从动摆杆的动作行程，也就是啄木鸟喙部的伸出距离，这个参数决定了轮廓轮内曲面的最大升程量，需要提前预留足够的安装间隙，避免摆杆动作时和轮廓轮的内侧边缘发生干涉；其次要核算每一段轮廓曲面的压力角，压力角过大会导致摆杆传动效率下降，甚至出现自锁无法动作的问题，

　　通常这类低速装饰机构的压力角控制在30度以内就能保证运行顺畅。从安装边界来看，整个轮廓轮为薄型盘状结构，厚度方向尺寸紧凑，摆杆的铰接轴和轮廓轮的安装基准面需要保持严格的垂直，否则运行过程中摆杆会出现轴向窜动，导致接触端脱离轮廓面，出现动作中断的问题；摆杆的重心要尽量靠近铰接轴位置，降低转动惯量，减少动作过程中的惯性冲击，让整个机构的运行更平稳，噪音更低。和常规的槽轮、棘轮类间歇机构相比，这种内轮廓驱动的摆杆结构没有回程死点，动作过程连续顺滑，不会出现棘轮机构的跳齿、冲击噪音问题，也不需要额外的锁止结构来保证停歇位置的精度，因为轮廓面的连续接触可以自然约束摆杆的位置，只要驱动端的转速稳定，摆杆的动作频率就能保持恒定，

　　匹配时钟走时的节奏。在加工适配性上，这类薄型盘类轮廓件既可以用激光切割薄板材快速打样，也可以通过注塑工艺批量生产，摆杆部分同样可以采用板材切割或者注塑成型，不需要复杂的多轴加工工序，生产成本可控，适合小批量文创产品或者教具的生产制作。需要注意的是，摆杆和轮廓面的接触位置需要做耐磨处理，如果是木质或者亚克力材质的打样件，可以在接触端粘贴一小块聚四氟乙烯耐磨片，降低长时间运行后的磨损量，延长机构的使用寿命；如果是金属材质的量产件，可以对轮廓面做淬火处理，提升表面硬度，减少磨损失效的概率。整个机构的驱动端只需要在轮廓轮的中心位置连接一个低速减速电机，或者和时钟的走时轮系联动，不需要额外的传动链路，结构非常简洁，装配的时候只需要保证铰接轴的同轴度、轮廓轮的端面跳动量在允许范围内，就能实现稳定的连续动作，后期维护也只需要定期在铰接位置添加少量润滑脂，不需要复杂的调校工作。
