欧文5寸轻型铸铁虎钳可更换钳口结构

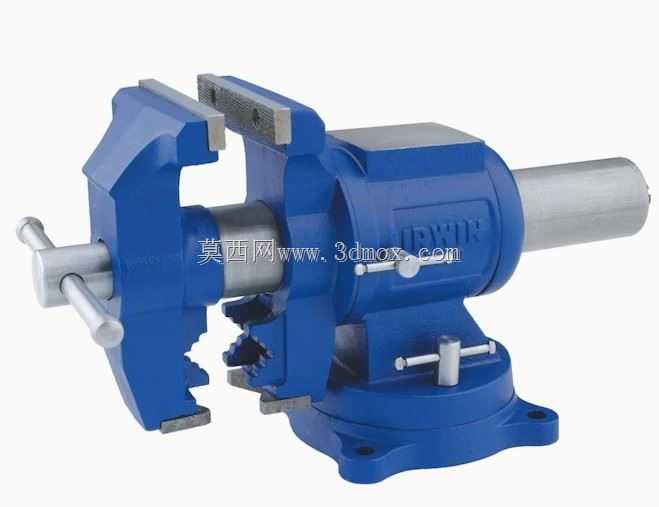

　　在小型机加工工位、家用维修工作台、院校金工实训台这类轻载夹持场景里，虎钳钳口属于高频损耗的替换部件，这套适配欧文5寸轻型铸铁虎钳的可更换钳口，就是针对这类场景做的适配结构。日常使用里，原装钳口长期夹持带棱角的金属件、木质工件或者塑料型材，很容易出现压痕、崩边甚至局部磨损凹陷，一旦钳口平面度超差，夹持工件时就会出现翘动、夹不紧的问题，直接影响钻孔、轻铣、打磨、工件装配这些工序的精度，更换整套虎钳成本偏高，单独替换钳口是性价比最高的方案。

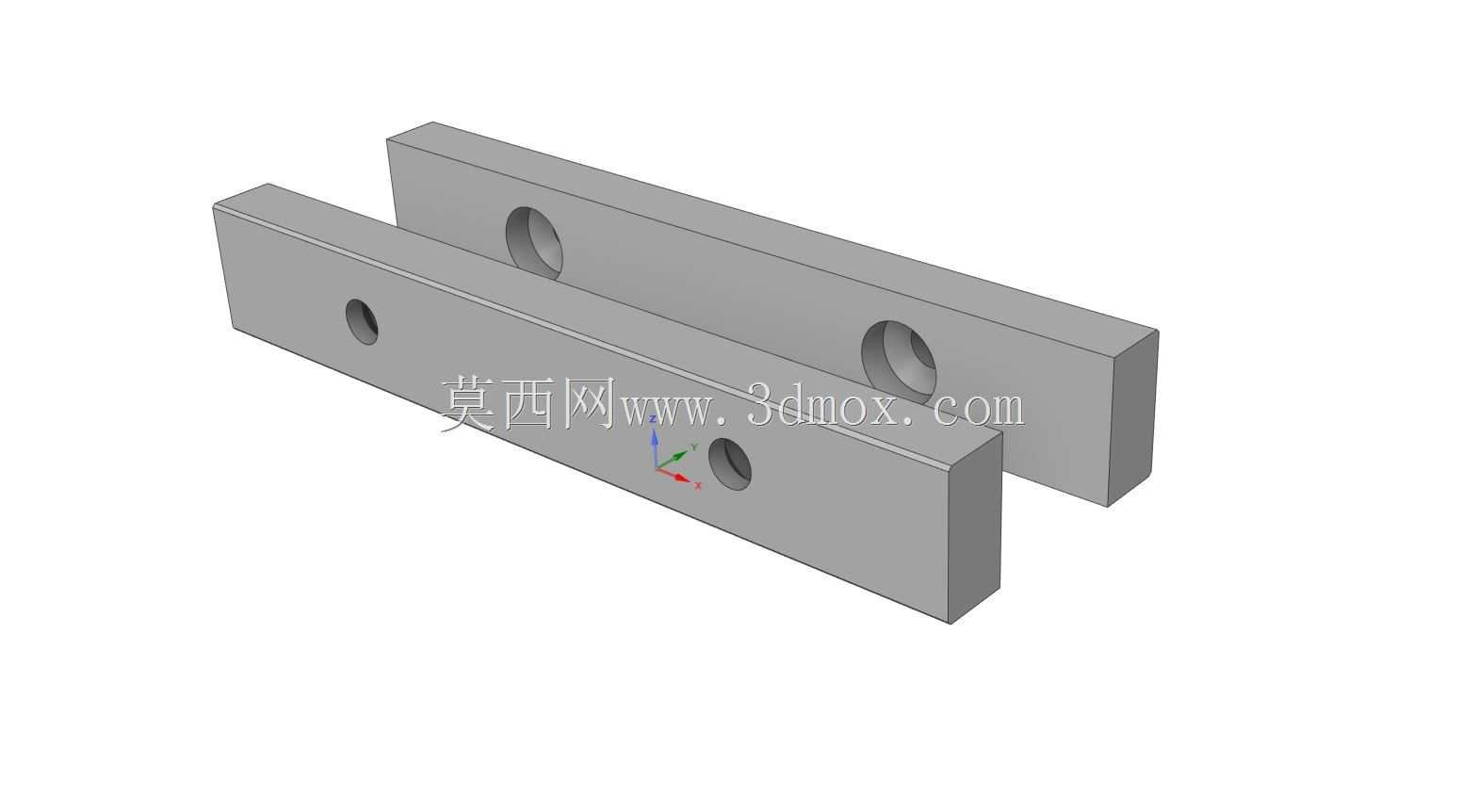

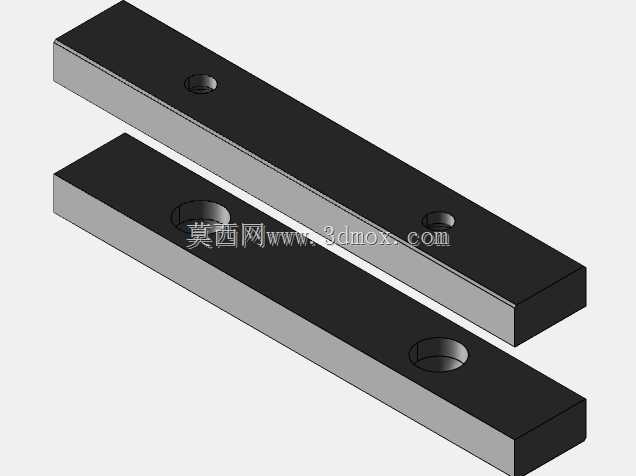

　　这套钳口采用铸铁材质加工，整体为长条形对称结构，两件配对使用，分别对应虎钳的固定钳身和活动钳身安装位。从结构设计上看，钳口的夹持工作面做了平直度处理，没有做滚花或者齿形结构，属于平口钳口范畴，适合夹持已经完成表面加工、不允许留下夹痕的工件，比如铝制小零件、3D打印成品、木质模型组件这类对表面完整性要求高的加工对象。钳口本体上预留了两组安装孔位，一组是贯穿的沉头孔，用来穿装固定螺钉，把钳口锁紧在虎钳的基座上，另一组是定位销孔，安装时可以先把定位销穿入虎钳基座的对应定位孔，快速对齐钳口位置，避免拧螺丝的时候钳口出现偏移，保证两个钳口合拢之后的平行度符合使用要求。

　　从安装边界来看，这套钳口完全适配对应型号虎钳的安装槽尺寸，钳口的厚度、长度都和原装钳口保持一致，安装之后不会超出虎钳钳身的外形轮廓，不会干涉虎钳的最大开合行程，也不会影响虎钳原本的装夹范围。要注意的是，铸铁材质本身的韧性有限，加上轻型虎钳的整体刚性不高，这套钳口仅适用于轻载夹持场景，比如小型零件的修配、电子外壳的夹持打磨、学生实训的基础操作，不能用来做重载冲压、强力铣削的夹持，否则容易出现钳口断裂、夹持失效的问题。

　　设计这套替换钳口的时候，完全参照了原装钳口的安装尺寸做逆向建模，孔位的中心距、沉头孔的深度和直径都和原装件保持一致，用户拿到手之后不需要做二次修配，直接替换磨损的原装钳口就能使用。如果有特殊夹持需求，比如需要夹持圆形工件，也可以在这个平钳口的基础上二次加工V型槽，不需要重新做基体结构，能节省不少定制加工的成本。另外铸铁材质的钳口本身有一定的减震性，在做轻量打磨、钻孔工序的时候，能吸收一部分振动，比钢制钳口的震感更小，加工时的稳定性更好。

　　在实际装配的时候要注意，固定钳口的螺钉不建议用原装的普通飞利浦螺钉，因为反复拆装更换钳口的时候，一字槽或者十字槽很容易滑牙，换成内六角硬化螺钉之后，拆装的便利性和锁紧的可靠性都会提升不少，也能避免螺钉滑牙之后残留在钳身的螺纹孔里难以取出的问题。安装完成之后要合拢钳口，用塞尺检查两个钳口贴合面的间隙，如果局部间隙过大，可以适当调整固定螺钉的锁紧力度，或者在钳口和钳身的贴合面之间垫薄铜皮调整，保证钳口工作面的平行度控制在0.05mm以内，才能满足常规轻加工的夹持精度要求。
