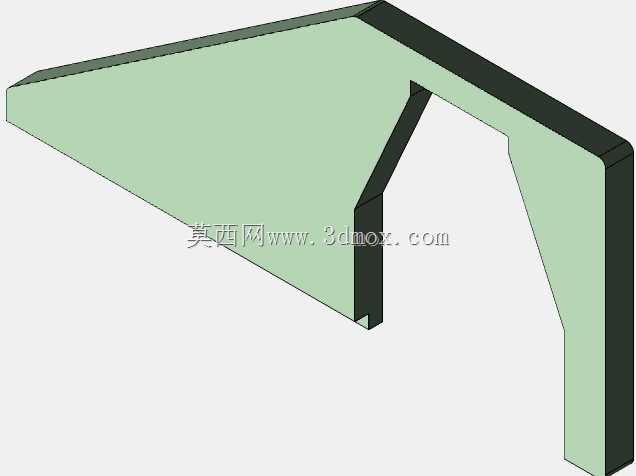

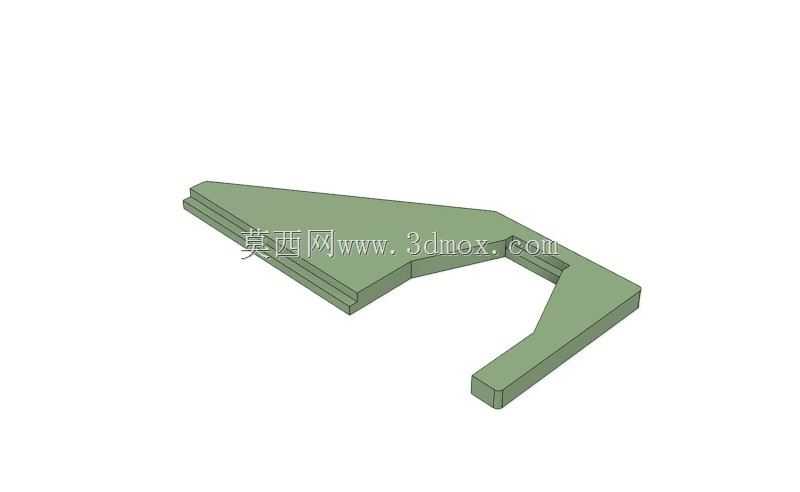

马自达福特发动机凸轮轴正时锁紧板

　　在乘用车主流排量的自然吸气发动机维修作业场景中，凸轮轴与高压燃油泵的位置锁定是配气正时校准环节的核心前置步骤，这款锁紧板正是针对1.4L到2.3L区间的马自达福特系列直列四缸发动机开发的专用定位工装。日常维修作业里，不少维修人员会遇到无键式正时链轮的定位难题——这类链轮仅靠螺栓端面摩擦力与凸轮轴、曲轴轴端固定，一旦拆卸正时链条前未做可靠锁定，凸轮轴受气门弹簧弹力作用会发生非预期偏转，后续即便对齐链轮标记，也可能出现气门正时偏差，轻则怠速抖动、动力输出不足，重则引发活塞顶气门的严重机械故障。这款锁紧板的设计完全贴合对应机型凸轮轴端的结构轮廓，使用时可直接卡合在凸轮轴的定位凸台位置，配合曲轴定位螺栓形成完整的正时锁定体系，

　　无需额外打磨适配，也不会对凸轮轴轴颈、正时罩壳的密封面造成磕碰损伤。从结构设计逻辑来看，这款锁紧板采用了一体化弯折的板式结构，整体没有多余的冗余结构，卡合端的轮廓完全匹配凸轮轴端的止口形状，能够同时覆盖进气、排气凸轮轴的定位点位，避免单轴锁定带来的角度偏差。锁紧板的厚度经过实际装配验证，卡入后不会与周边的正时链条导轨、缸盖螺栓凸台产生干涉，安装时无需拆卸周边多余附件，仅需拆除正时罩壳的观察盖板即可完成操作，相比通用型的凸轮轴固定工具，能够大幅缩短正时校准的作业时间。实际使用过程中，这款锁紧板需要配合曲轴定位组件共同使用，当锁紧板卡入凸轮轴定位位后，需要在曲轴前端的定位孔处拧入对应规格的定位螺栓，将曲轴固定在一缸上止点位置，

　　此时整套配气机构的正时基准完全锁定，即可安全拆卸正时链条、张紧器、链轮等部件，即便是更换凸轮轴油封、高压燃油泵驱动链轮这类需要松开凸轮轴端固定螺栓的作业，也不会出现凸轮轴偏转的问题。从安装边界来看，这款锁紧板的外轮廓尺寸完全适配对应机型缸盖上部的安装空间，最宽处的尺寸不会超出气门室盖的安装平面，即便是在车辆举升状态下、发动机未从机舱拆卸的原位维修场景中，也有足够的操作空间完成锁紧板的装拆，不需要额外拆卸进气歧管、点火线圈等周边部件。材质选择上，这款锁紧板采用硬质板材加工成型，具备足够的结构强度，卡合受力时不会出现形变，能够承受凸轮轴端的弹簧反转扭矩，重复使用也不会出现定位精度下降的问题。不少维修人员在处理这类发动机的正时故障时，曾采用自制钢板切割的方式做临时定位，但往往因为轮廓匹配度不足，出现卡合不牢、定位偏差的问题，甚至在作业过程中滑脱引发正时错位，这款专用锁紧板的轮廓完全按照原厂维修的定位尺寸设计，卡合间隙控制在合理范围内，既不会因为间隙过大出现晃动，也不会因为过紧导致装拆困难。在实际的发动机大修、正时链条更换、气门密封更换等作业场景中，这款锁紧板是必不可少的专用工装，能够有效降低正时校准的操作难度，减少因为定位不准带来的返工问题，尤其对于售后维修场景来说，不需要依赖复杂的专用工具组，单块锁紧板配合曲轴定位螺栓即可完成全部正时锁定操作，工具的收纳、携带都十分便捷。从结构细节来看，锁紧板的弯折角度经过多轮实装验证，

　　卡合后施力点完全落在凸轮轴的刚性定位面上，不会压碰到凸轮轴的信号轮、油封等易损部件，板件的边缘做了钝化处理，装拆过程中不会划伤缸盖的铝合金加工面，也不会割伤维修人员的手部。针对不同排量的同系列发动机，这款锁紧板的定位点位做了兼容设计，不需要针对不同排量更换不同规格的锁紧板，单块工装即可覆盖1.4L、1.6L、1.8L、2.0L、2.3L五个排量的机型，大幅降低了维修工具的配置成本。在正时链条安装完成后，只需要先预紧链轮固定螺栓，再拆除锁紧板和曲轴定位螺栓，即可转动曲轴验证正时标记是否对齐，整个操作流程符合原厂维修的工艺要求，能够保证配气正时的精度达到原厂设计标准，避免因为正时偏差引发的发动机运行故障。
