钻井设备用铰接式液压缸结构设计

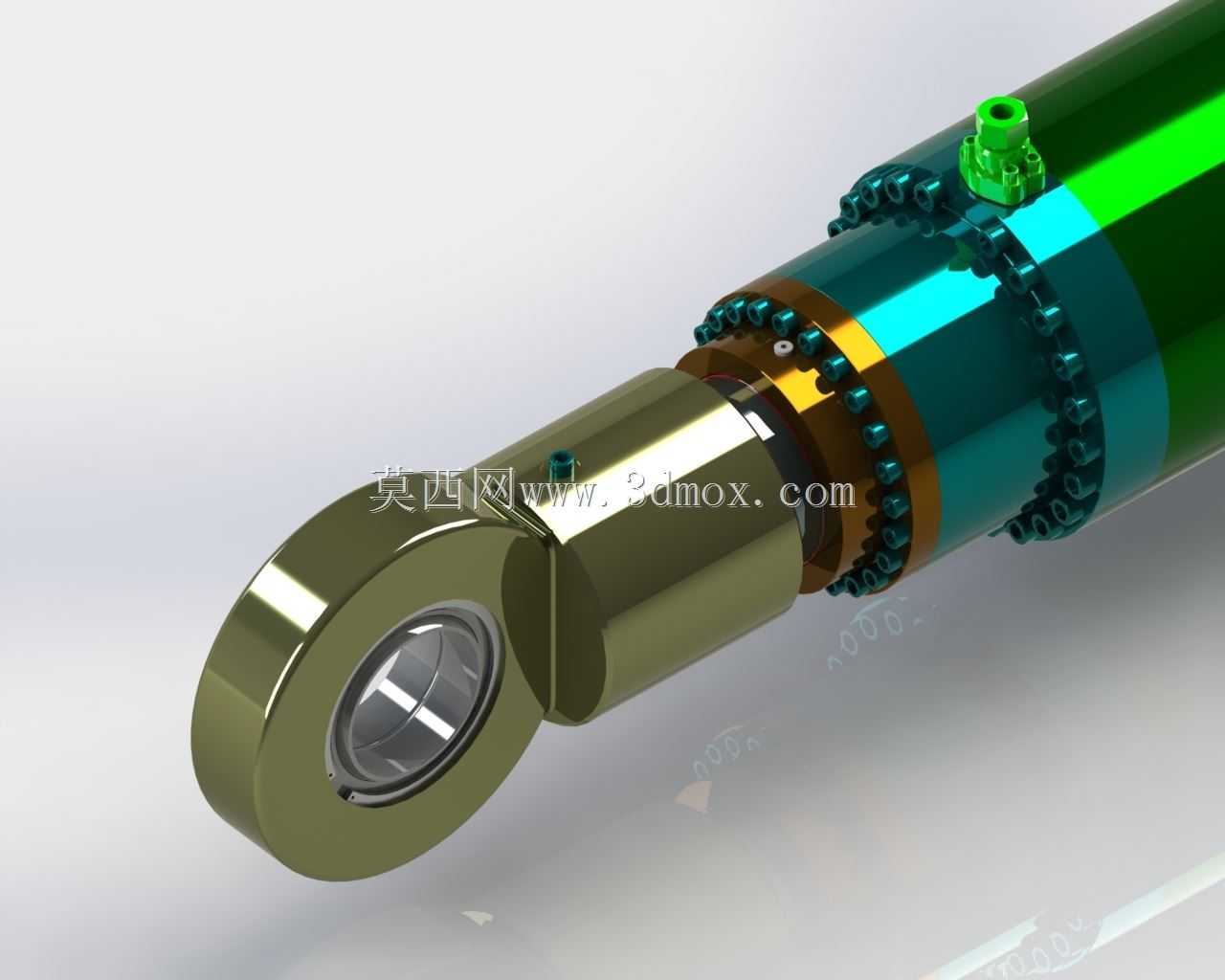

　　这款液压缸是针对沿海钻井平台作业场景开发的执行元件，适配越南海防区域钻井设备的重载动作需求，核心承担钻井作业中井架姿态调整、钻具进给辅助支撑、平台重载部件位移动作的动力输出职能。海防区域的钻井作业常年面临高盐雾、高湿度的海洋大气腐蚀环境，同时钻井作业过程中存在持续的冲击载荷与振动载荷，常规通用液压缸在这类工况下极易出现密封件过早老化、铰接点磨损过快、缸筒外壁锈蚀剥落的问题，因此这款油缸在结构设计阶段就针对性做了适配调整。从结构布局来看，这款油缸采用单耳铰接式安装端，杆端集成带自润滑衬套的铰接孔，安装时可直接与设备端的铰接销轴配合，能够补偿安装过程中产生的小角度同轴度偏差，同时抵消作业过程中结构件形变带来的附加径向力，

　　避免活塞杆承受额外侧向载荷导致密封偏磨、杆体拉伤的问题。缸体外部的紧固结构采用分段式螺纹压圈配合止动螺钉的锁紧方式，相比传统的整体式缸盖锁紧结构，这种设计在重载冲击工况下的防松性能更优，即便在钻井作业持续的振动环境下，也不会出现压圈松动导致的内泄、外漏问题。油口位置设置在缸筒靠近杆端的侧上方，采用标准法兰式油口连接结构，既可以适配高压胶管的快速连接，也能避免作业过程中钻具飞溅的岩屑、泥浆直接冲击油口接头，降低接头磕碰损坏、密封失效的概率。缸筒外壁做了多层防腐处理，底层采用硬质阳极氧化处理提升基体耐蚀性，外层喷涂耐磨防腐涂层，能够抵御海洋盐雾环境的长期侵蚀，同时减少现场作业时磕碰对缸体外壁的损伤。从尺寸边界来看，

　　这款油缸的行程参数匹配钻井设备对应部件的位移需求，完全缩回时的整体长度适配设备安装位的空间限制，活塞杆伸出至最大行程时，不会与周边的井架结构、管线排布产生运动干涉，铰接端的孔径尺寸与设备原有安装销轴完全匹配，现场更换时无需额外加工适配结构，可直接完成装配。密封系统采用多道组合密封结构，活塞杆端依次设置防尘圈、主密封、缓冲密封、导向支撑环，其中防尘圈采用带金属骨架的双唇口结构，能够有效刮除活塞杆回缩时附着在杆体表面的泥浆、岩屑颗粒，避免杂质进入密封腔划伤密封件与杆体表面；主密封采用耐高压、耐磨损的聚氨酯材质，可承受钻井作业中频繁出现的冲击压力，缓冲密封能够吸收油缸动作到行程端点时的压力冲击，避免高压油直接冲击主密封导致密封件过早损坏。

　　导向支撑环采用铜基聚四氟乙烯材质，相比传统的尼龙导向环，承载能力更强，摩擦系数更低，能够在重载工况下为活塞杆提供稳定的径向支撑，避免杆体出现偏磨。设计过程中针对钻井作业的载荷特性做了有限元强度校核，对缸筒壁厚、活塞杆直径、铰接点受力位置都做了应力集中优化，在缸筒与缸盖连接的螺纹位置、铰接耳板的过渡位置都采用大圆角过渡结构，降低应力集中系数，确保在1.5倍额定压力的冲击载荷下，各结构件不会出现塑性变形。在实际作业场景中，这款油缸的动作响应速度匹配钻井设备的作业节奏，当钻具需要进给调整时，油缸可平稳输出推力，不会出现爬行、卡顿的问题，当遇到井下负载突变时，油缸的缓冲结构可吸收瞬时冲击，避免液压系统出现压力尖峰损坏其他液压元件。另外，油缸的外露紧固件全部采用不锈钢材质，适配海洋作业环境的防腐需求，日常维护时仅需定期检查密封件状态、铰接点润滑情况即可，无需频繁做防腐补涂处理，降低了现场运维的工作量。从安装适配性来看，这款油缸的重心位置经过优化，安装后不会对设备铰接点产生额外的偏载力矩，油口的朝向可根据现场管线排布需求做周向调整，适配不同钻井设备的安装布局差异，无需额外设计转接接头。
