福斯特钢轨焊接机控制箱盖板结构

　　在铁路线路维护、钢轨无缝化铺设的现场作业场景中，移动式钢轨焊接设备是保障轨道接头强度、平顺度的核心作业装备，这类设备长期处于户外露天、焊渣飞溅、粉尘弥漫的作业环境，其电控系统的防护结构直接决定整套设备的运行稳定性与无故障作业时长，本次涉及的控制箱盖板，正是这类焊接设备电控单元的外露防护构件。从实际作业反馈来看，早期批次的该型盖板在应用中暴露出几处典型的工程问题：首先是显示区域的防护冗余不足，焊接作业时高温焊渣飞溅容易直接撞击触控显示区域，轻则击穿显示面板的保护贴膜，造成触控功能失灵，重则直接损毁显示模组，导致设备参数无法设置、作业状态无法监控；其次是侧边走线区域的结构设计存在缺陷，

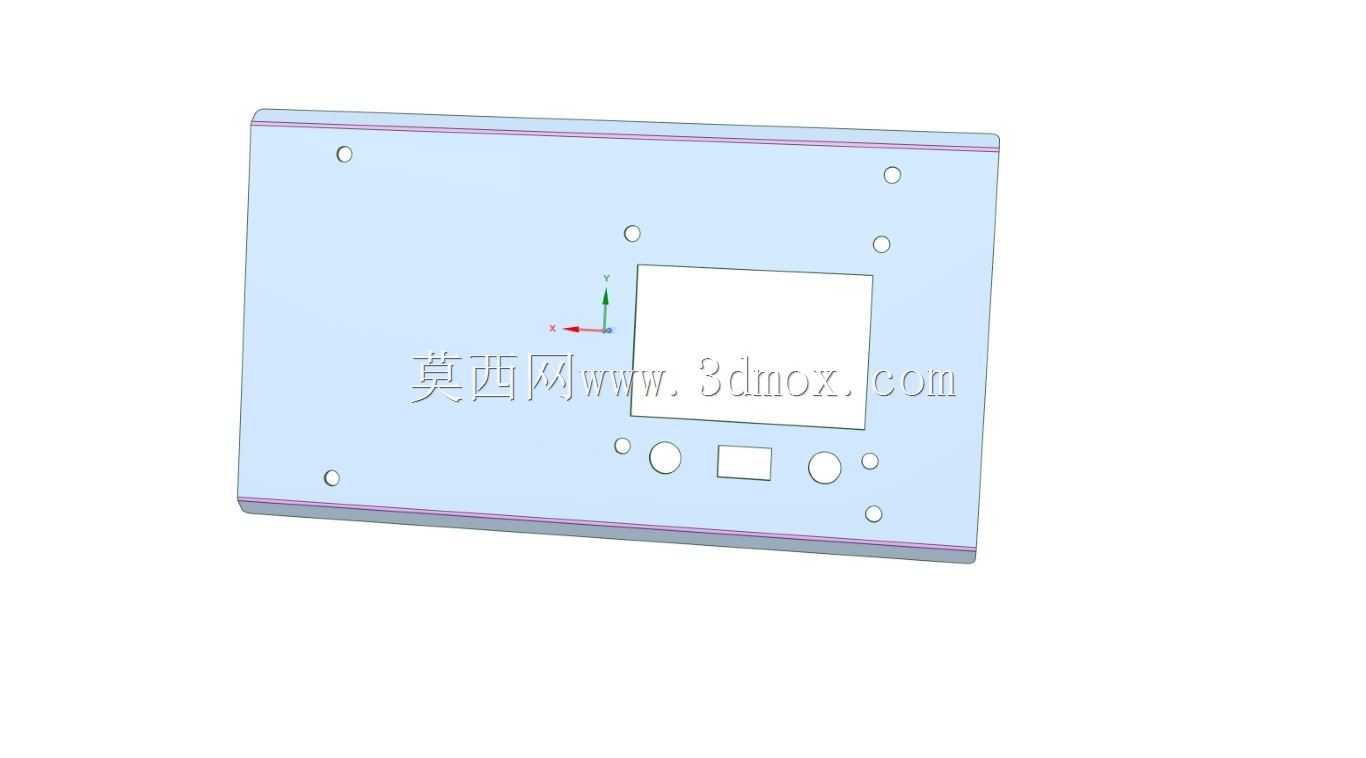

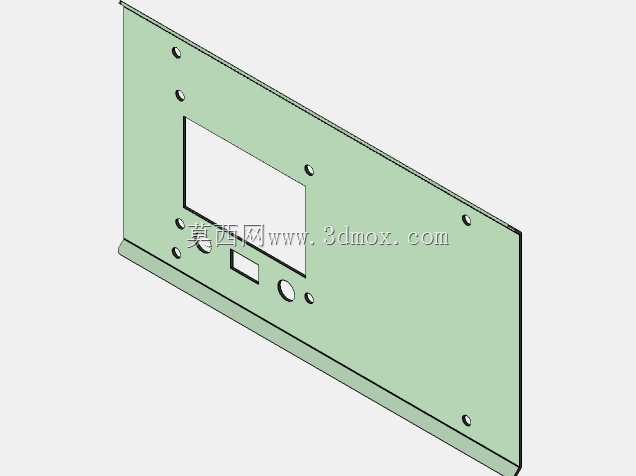

　　控制板USB端口的线缆连接位置没有设置避让与防护结构，当焊接机头沿机架托梁往复移动作业时，拖链内的线缆反复拉扯摩擦，容易剐蹭控制板上的板载连接器，造成接口松脱、通讯中断，直接打断焊接作业流程。该盖板作为修改前的原始结构版本，其内部安装边界需要适配树莓派3B型控制板、一块非工业级圆形图形显示板的安装定位，同时要为NEMA23规格MDrive步进电机配套的直角蜗轮驱动齿轮箱预留走线空间，设计阶段为了压缩电控箱整体厚度，将RF4Z轴承的平垫圈直接布置在蜗轮端的润滑脂腔侧，实际运转中润滑脂裹挟磨屑进入垫圈接触面，会产生异常增大的摩擦阻力，严重时会触发步进驱动器的负载故障报警，导致焊头进给动作失准。从结构外形来看，盖板整体采用矩形薄板结构，

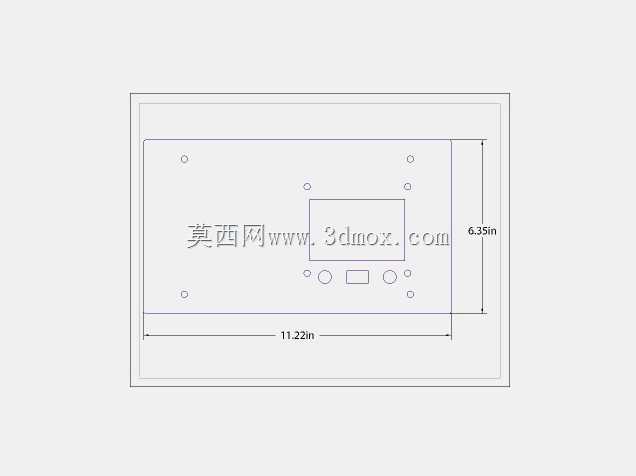

　　边缘做了小尺寸的折弯翻边来提升整体刚性，避免户外温差变化造成的盖板翘曲变形，影响箱体密封性能；板面的开孔布局完全匹配内部元器件的外露需求：居中位置的大尺寸矩形开孔对应显示屏幕的可视区域，屏幕下方依次排布圆形按钮开孔、小型矩形功能开关开孔，四个角部的小孔为盖板与箱体的固定安装孔，孔位公差按照IT12级设计，适配M4规格的十字盘头螺钉安装，安装后盖板与箱体结合面预留0.5mm的密封胶条安装槽，能够阻挡现场焊渣、粉尘、雨水进入电控箱内部。在现场改造优化中，针对该原始盖板的缺陷通常会做几处针对性调整：在显示区域开孔外侧加装3mm厚的钢化玻璃防护挡板，通过沉头螺钉固定在盖板外侧，既不影响屏幕可视与触控操作，又能阻挡焊渣直接撞击屏幕；

　　在USB端口对应的盖板侧边位置开U型走线槽，加装橡胶护线套，避免线缆往复移动时被钣金锐边割伤，同时对线缆做拖链内的分段固定，减少连接器位置的拉扯受力；将蜗轮端的平垫圈调整到润滑脂腔外侧，更换为带防尘密封的推力垫圈，避免润滑脂接触垫圈摩擦面，降低运转阻力。这类现场服役设备的防护盖板结构，看似是简单的钣金覆盖件，实则每一处开孔、翻边、安装位的设计都和现场作业工况直接相关，很多设计缺陷只有在长期的户外重载作业中才会暴露，做三维建模时不能只按照内部元器件的投影做简单开孔，必须结合设备的作业动作轨迹、现场环境的干扰因素、内部元器件的安装维护需求，综合确定每一处结构的尺寸与位置，才能保证构件加工装配后能满足实际使用要求，避免后续现场改造的额外成本。
