法兰连接式涡轮分子真空抽气设备结构

　　在半导体晶圆制造、高真空镀膜、空间环境模拟试验这类对真空度有严苛要求的工业场景中，涡轮分子泵是获取高真空、超高真空环境的核心动设备，本次呈现的法兰连接式涡轮泵结构，完全围绕实际产线的安装、运维、性能需求完成三维结构搭建。从设备的实际用途来看，该泵依靠高速旋转的涡轮叶片对气体分子施加动量，将被抽容器内的气体分子逐级压缩至排气端，配合前级泵即可实现10^-5Pa量级的极限真空，相比传统油扩散泵不存在油蒸气返流污染被抽腔体的问题，尤其适配对洁净度要求极高的电子制造、表面处理工艺环节。

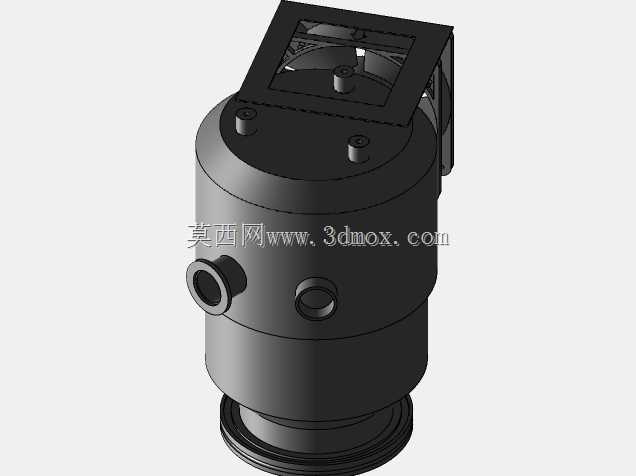

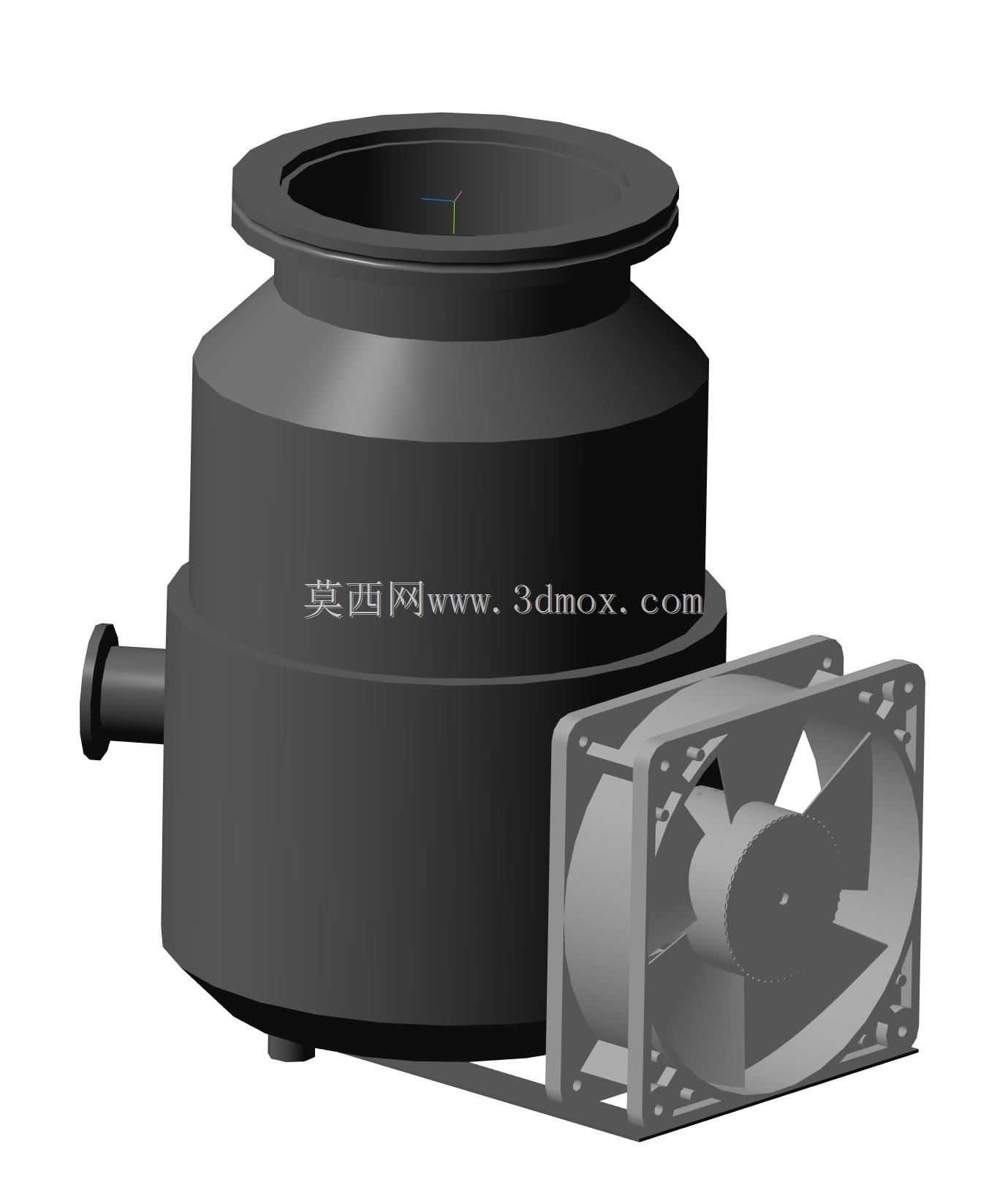

　　从功能特性的结构落地来看，泵体主体采用上下分段式筒形承压结构，顶部设置大口径法兰接口，可直接与真空腔体的侧壁或底部法兰对接，大通径的进气口设计能够最大化降低气体进入泵腔的流阻，避免大流量抽气工况下的入口压力损失；侧部预留的小口径接口为前级管路连接位，用于衔接前级旋片泵或干泵，为涡轮级提供必要的前置真空环境，满足分子泵正常启动的压力阈值要求。外置的驱动单元采用法兰直装式结构，与泵腔主体通过刚性安装支架连为一体，驱动端的散热风扇结构直接集成在电机尾部，无需额外配置冷却管路即可满足长期高转速运行的散热需求，降低现场安装的管路布置复杂度。

　　设计思路上完全贴合工程现场的安装边界约束，整体结构的重心落在底部的支撑脚位置，三个均布的支撑脚预留了螺栓安装孔位，可直接固定在真空机组的安装机架或地面预埋钢板上，安装时无需额外设计复杂的承重托架；泵体与驱动单元的连接支架采用镂空式框架结构，在保证结构刚性、抑制高转速运行振动传递的同时，尽可能降低设备整体自重，方便现场吊装与后期维护拆卸。叶片组的结构排布采用多级动叶与静叶交错布置的形式，每一级叶片的倾斜角度、叶栅间距都经过流场仿真优化，能够在保证抽速的前提下，降低叶片高速旋转时的空气阻力与气动噪声，避免运行过程中振动传递至相连的真空腔体，影响腔体内精密工艺的加工精度。

　　从安装边界尺寸来看，顶部进气法兰的端面到设备底部支撑面的垂直距离，匹配常规真空腔体的底部安装高度预留空间，侧部前级接口的中心高度与常规前级管路的布设高度对齐，现场配管时无需额外增加弯头变向，减少管路流阻对抽气效率的影响；驱动单元的外轮廓不超出泵体主体的安装投影范围，多台泵并排布置在机组机架上时，相邻设备之间不会出现安装干涉，最小安装间距仅需预留接线与散热空间即可，能够有效压缩真空机组的整体占地尺寸。设备的所有连接法兰均采用标准真空法兰规格，密封面设计为金属密封适配结构，可根据实际真空度需求选择氟橡胶圈或无氧铜垫片密封，无需对接口进行二次加工即可直接对接标准真空管路，减少现场安装的加工工作量。

　　结构细节上，泵腔的筒体部分采用等壁厚设计，在满足承压强度要求的前提下，尽可能降低筒体的加工难度，筒体与上下端盖的连接采用止口定位加螺栓紧固的形式，既能够保证装配时的同轴度要求，避免高速旋转的叶片与泵腔内壁发生刮擦，也方便后期对泵腔内部的叶片组进行清洁、维护，拆卸端盖即可完成内部构件的检修，无需整体拆解泵体与管路的连接。驱动电机与泵轴的连接采用直联式结构，取消了传统皮带传动带来的传动损耗与皮带粉尘污染问题，传动效率更高，同时也减少了日常运维中皮带张紧、更换的维护工作量，更适配长期连续运行的工业生产场景。
