六缸径向柱塞泵内部结构三维设计

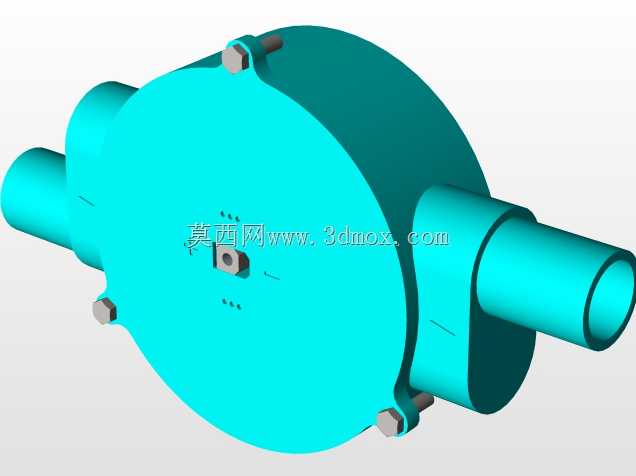

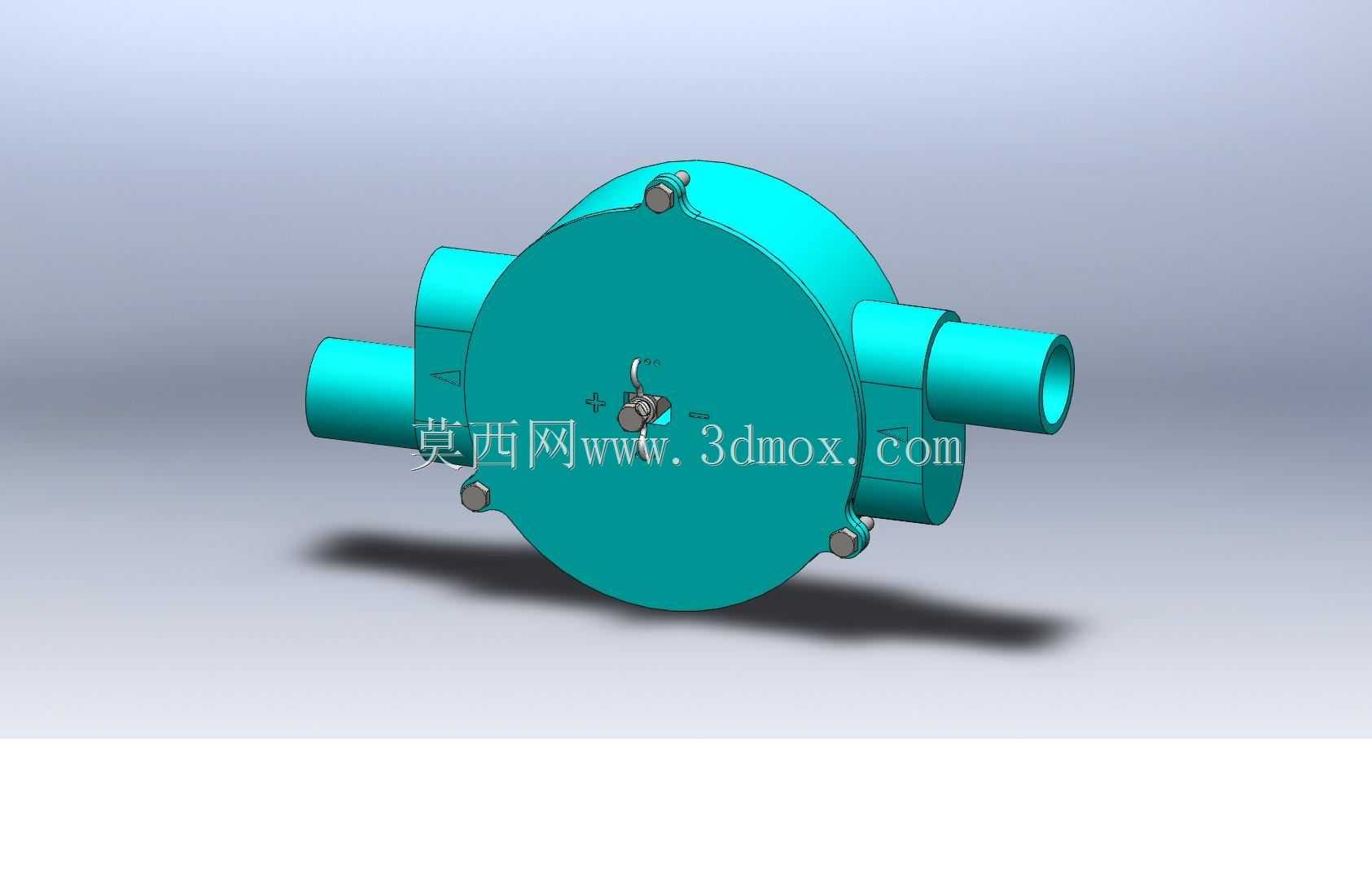

　　在液压传动与中低压流体输送场景里，径向柱塞泵凭借输出压力稳定、流量脉动小的特性，常被应用在机床液压站、工程机械辅助动力单元、小型化工流体计量输送等工况中，这款六柱塞径向偏心泵的结构设计，完全围绕容积式泵的工作逻辑展开，没有冗余的装饰性结构，每一处特征都服务于功能实现。从实际安装适配角度看，该泵采用对称双进出水口布局，两个接口的中心轴线处于同一直线，与泵体中心安装基准面的垂直距离经过适配常规管路布局的测算，既可以直接对接同管径的硬管法兰，也能通过过渡接头连接高压软管，安装时不需要额外调整管路走向，能直接适配现有多数开式液压回路的安装空间，泵体整体外轮廓为圆形壳体，最大径向尺寸控制在常规同流量柱塞泵的通用安装边界内，

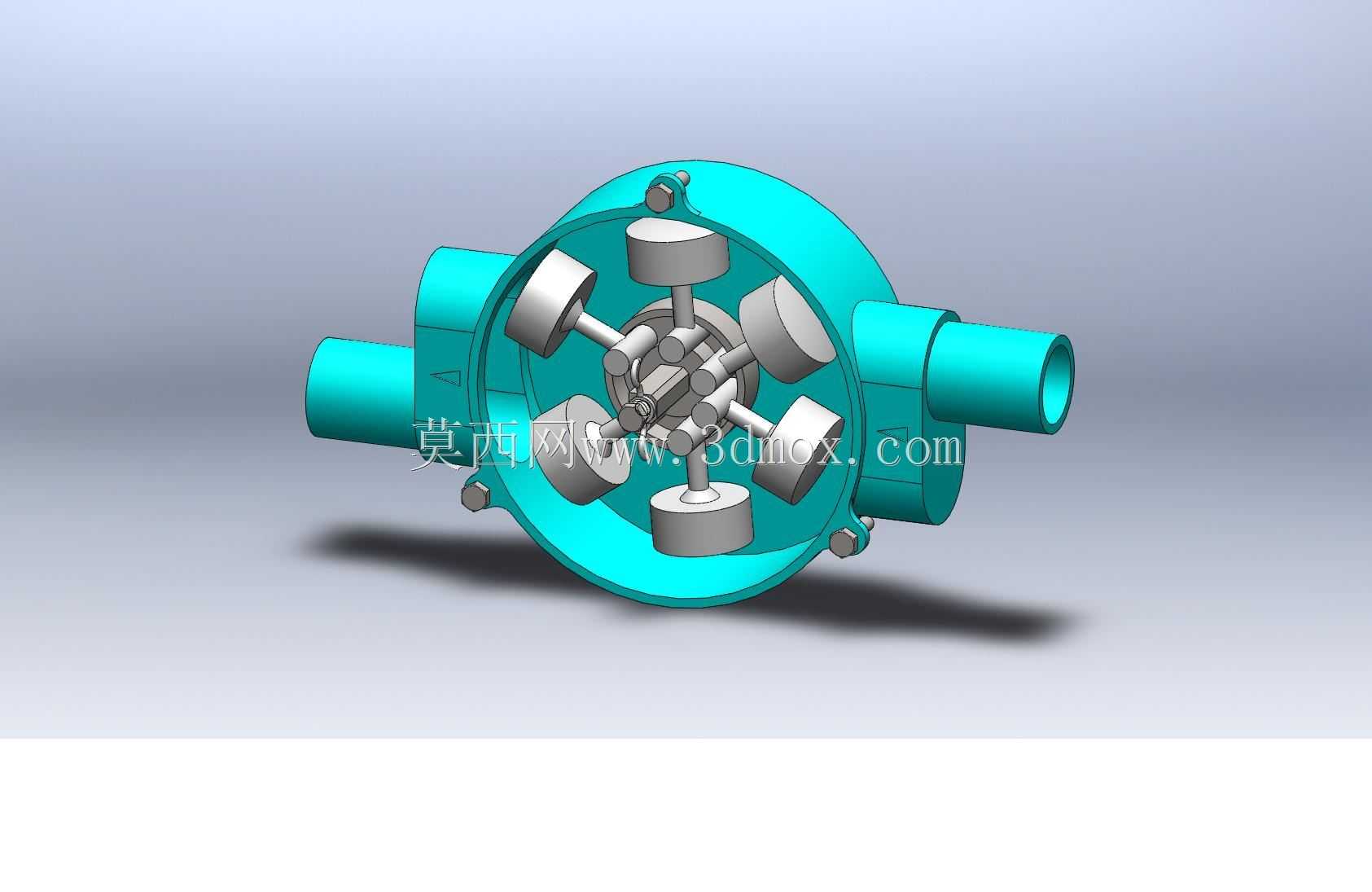

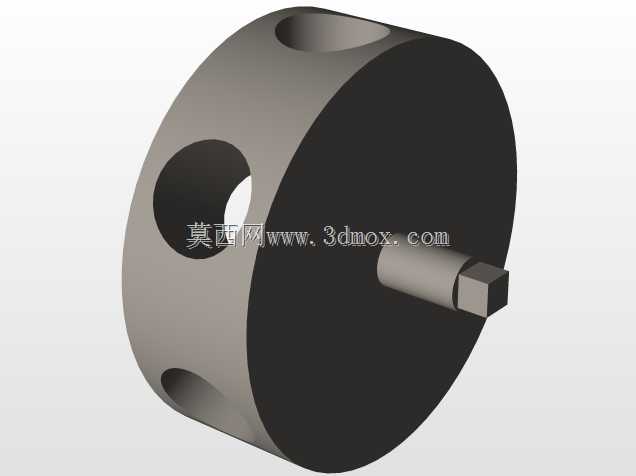

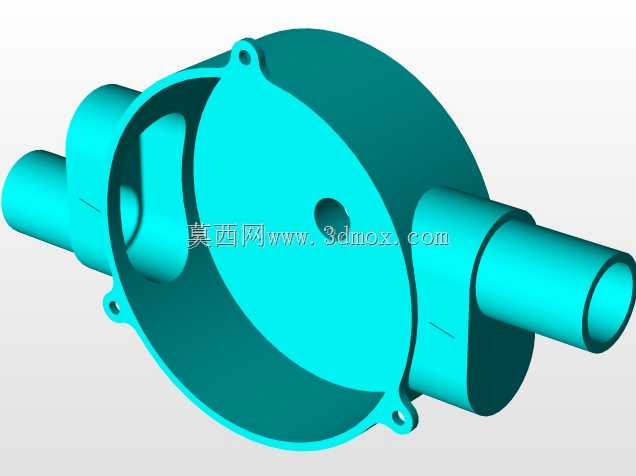

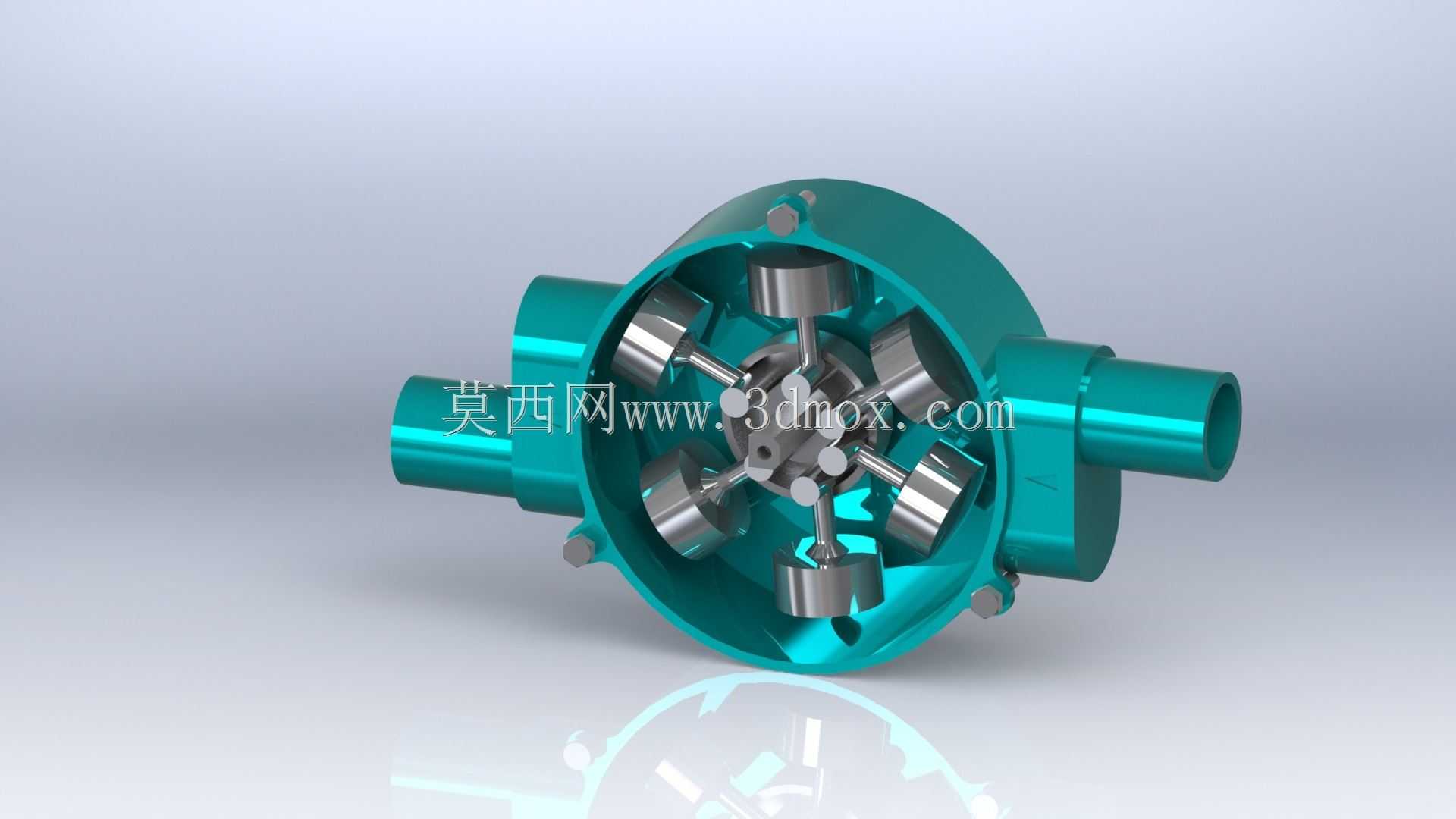

　　底部预留的安装凸台可以直接固定在标准泵架上，连接螺栓孔的孔距匹配通用安装尺寸，不需要重新加工安装基座。设计思路上完全遵循径向柱塞泵的偏心驱动原理，中心的偏心轴作为动力输入部件，旋转时带动周向均匀分布的六个柱塞做往复直线运动，每个柱塞配套独立的缸筒与配流结构，六个柱塞交替完成吸油、压油行程，相比三柱塞、五柱塞的同类型泵，六柱塞的布局能让输出流量的脉动频率提升一倍，脉动幅值大幅降低，不需要在出口额外加装大容积的蓄能器就能获得平稳的流体输出，能有效降低管路内的流体冲击，延长密封件与管路接头的使用寿命。从结构细节来看，泵体采用剖分式壳体设计，上下两部分壳体通过周向均匀分布的紧固件连接，装配时可以先将偏心轴、柱塞组件、

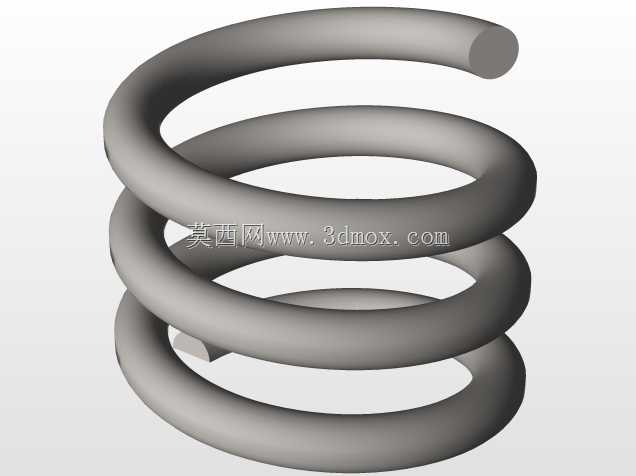

　　回程弹簧等内部零件预装到下半壳体的定位槽内，再扣合上半壳体完成总装，后期维护时只需要拆开壳体就能直接更换磨损的柱塞密封件或者偏心轴承，不需要将整个泵从管路上完全拆除，大幅降低现场维护的工作量。每个柱塞的端部都设计有与偏心轴外圆贴合的滑靴结构，滑靴与偏心轴之间形成静压支撑油膜，避免柱塞端部与偏心轴直接刚性接触，能在高转速工况下减少接触磨损，延长核心运动部件的使用寿命。进出水流道在壳体内部采用平滑过渡的圆弧设计，没有直角拐点，能减少流体在流道内的沿程阻力与局部涡流损失，提升泵的容积效率，同时避免流道内的气蚀风险，适配水、低粘度液压油、轻度腐蚀性化工流体等多种介质的输送需求。偏心轴的两端伸出端都设计有标准密封槽与轴承安装位，

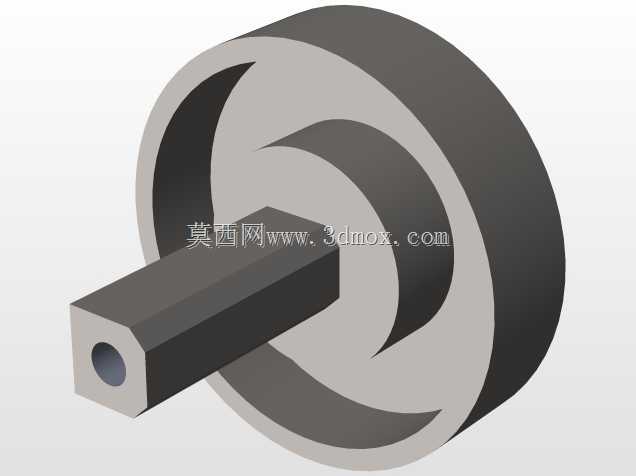

　　既可以采用单端输入动力的安装方式，也能根据安装空间选择任意一侧作为动力输入端，适配电机、内燃机等不同动力源的连接需求，轴伸端的密封采用组合式密封结构，能同时承受高压侧的流体压力与外部的粉尘侵入，在多粉尘的车间、户外工程机械等工况下也能稳定工作。六个柱塞沿偏心轴周向呈60度夹角均匀分布，每个柱塞配套的回程弹簧能保证柱塞滑靴始终贴合偏心轴表面，在泵吸油行程时不会出现脱开的情况，避免吸空导致的流量不足与噪声增大问题，配流窗口的位置与柱塞行程的相位完全匹配，在柱塞到达上止点与下止点的位置设置有合适的遮盖量，避免吸压油腔连通导致的内泄增大，保证泵的容积效率维持在较高水平。壳体外部的加强筋沿进出水口方向与周向交错布置，既可以提升壳体在高压工作下的结构强度，避免壳体出现变形导致的柱塞卡滞，也能在泵运行时起到散热肋片的作用，将内部运动部件摩擦产生的热量通过壳体散发到外界，不需要额外加装冷却结构就能满足连续运行的温升要求。
