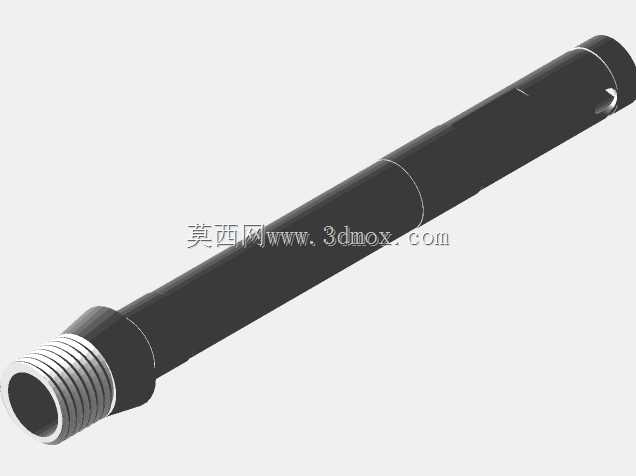

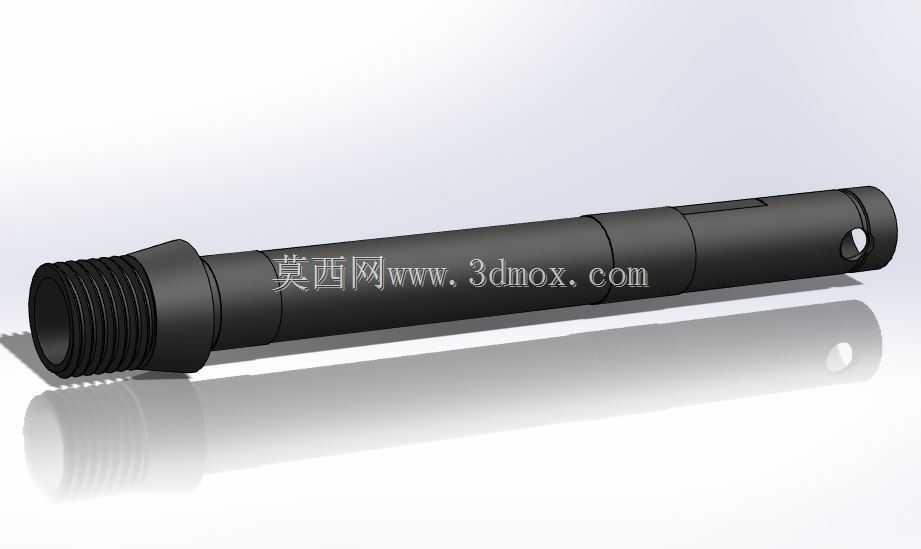

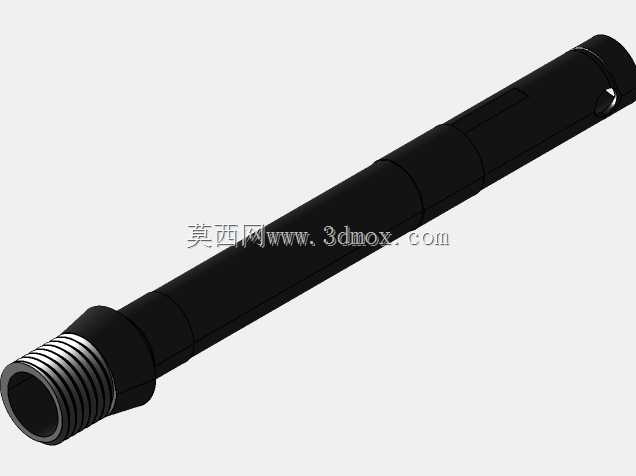

在普通卧式车床的日常装夹作业里,三爪卡盘和主轴端的连接可靠性直接决定了回转加工的精度上限,很多车间在适配小规格48/50mm锌铝铸造三爪卡盘时,常会遇到原配拉杆长度不匹配、锥面贴合度不足的问题,这款主轴杆就是针对这类现场工况完成测绘建模的结构件。从实际使用场景来看,这类杆件主要承担卡盘拉紧、扭矩传递的核心作用,一端的M12×1外螺纹用于和卡盘后端的拉紧螺母旋合,另一端的锥面结构则和车床主轴前端的内锥孔形成锥面配合,依靠锥面的自锁特性保证同轴度,同时杆身的光轴段需要和主轴内孔保持合理的间隙配合,既要保证穿装时的顺畅度,又要避免间隙过大带来的回转跳动。设计过程中没有照搬通用拉杆的标准尺寸,所有结构尺寸都来自实物的逆向测绘,
首先确定的是锥面的锥度参数,必须和常用车床主轴的内锥孔完全匹配,锥面的有效配合长度控制在合理区间,过短会导致贴合面积不足、拉紧后出现偏摆,过长则会造成装配时卡滞,甚至顶坏主轴内孔的密封结构。杆身的台阶结构做了分段设计,靠近螺纹端的轴径略小于主轴内孔的最小通径,方便操作人员从主轴后端穿装时快速对位,中间段的轴径和主轴内孔保持H7/g6的配合公差,既起到径向定位的作用,又不会因为配合过紧导致拆卸困难。靠近锥面端的位置设计了扁位结构,用于装配时用扳手卡持拧动,避免拧紧螺纹时杆身跟转,尾端的径向通孔是用于穿装撬杆,方便拆卸时施力拉出杆件,避免硬敲造成主轴内孔或者锥面的损伤。从安装边界来看,这款杆件的总长度适配常见的6132、
6140系列普通车床的主轴通孔长度,安装时不需要对车床主轴做任何改造,只要确认卡盘后端的螺纹规格为M12×1、锥面匹配即可直接替换使用,杆身的所有台阶处都做了0.5×45°的倒角,去除加工毛刺的同时,也避免穿装时刮伤主轴内孔的光洁表面。实际加工验证中,这款杆件采用45号钢调质处理即可满足使用需求,表面发黑处理提升防锈能力,螺纹部分需要做通止规检验,保证和卡盘拉紧螺母的旋合顺畅无卡滞,锥面部分需要做涂色检验,接触面积不低于70%才能保证拉紧后的同轴度,避免加工时出现工件振纹、尺寸超差的问题。很多新手建模时容易忽略杆身和主轴内孔的间隙配合问题,要么把轴径做的太大导致穿不进去,要么间隙留的太大导致回转时杆身出现甩动,
这款模型在测绘时特意记录了不同位置的实际配合尺寸,光轴段的尺寸公差、锥面的角度公差、螺纹的中径公差都按照实际装配需求做了对应设置,建模时的特征顺序也完全贴合实际加工工艺:先下料车削外圆,再车削锥面和螺纹,之后铣削扁位,最后钻尾端的径向通孔,所有特征的建模基准都和零件的加工基准保持一致,方便后续出工程图时直接标注尺寸,不需要重新调整基准。在小规格零件的批量加工场景里,这类定制化的主轴拉杆可以大幅缩短卡盘的换装时间,不需要每次换装都重新调整卡盘的同轴度,锥面配合的自定心特性可以保证每次装夹的同轴度误差控制在0.02mm以内,完全满足普通车削加工的精度要求,杆身的强度经过校核,在额定的拉紧力下不会出现塑性变形,长期使用也不会出现螺纹滑牙、锥面磨损的问题。
