圆形COB发光二极管光源结构设计

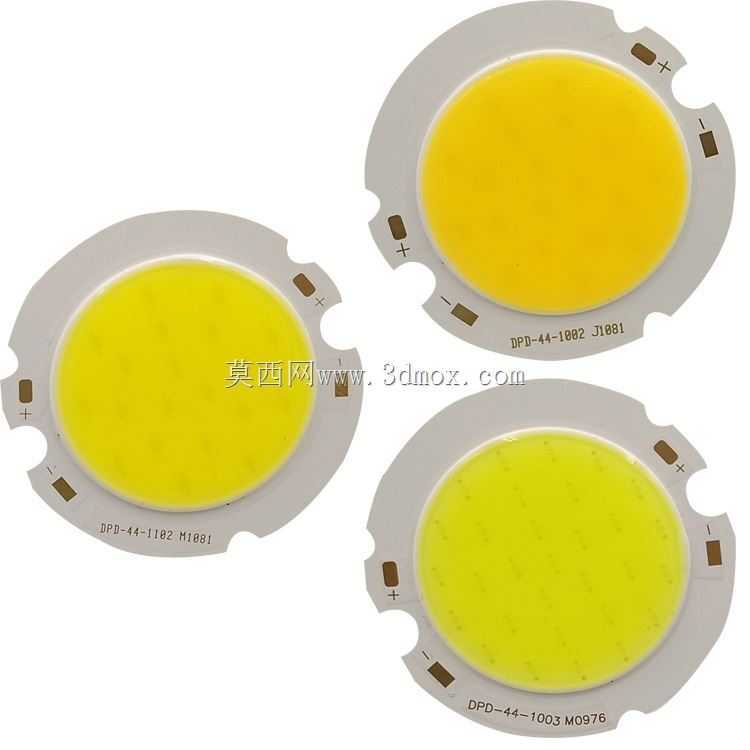

　　在商用照明、工业设备指示、户外景观亮化等场景中，COB封装的LED光源凭借发光面均匀、散热路径短、装配集成度高的优势，已经逐步替代传统分立式LED阵列方案，成为中功率照明模块的主流选型方向。这款圆形COB发光二极管的结构设计，完全围绕实际装配与使用中的痛点展开，没有冗余的造型设计，所有结构特征都服务于安装定位、散热贴合、电气连接这三个核心需求。从外形尺寸来看，光源整体外径为43mm，中心有效发光区域直径32mm，这个尺寸配比是经过多轮场景适配敲定的：32mm的发光面刚好匹配市面上多数35mm口径的反光杯、透镜的入射面尺寸，不会出现发光区域超出光学件有效入射范围导致的光效损失，也不会因为发光面过小造成配光曲线中心亮斑过强、

　　边缘照度不足的问题。外围的法兰边宽度控制在5.5mm，既留出了足够的安装定位空间，也不会过度占用灯具内部的装配空间，适配筒灯、射灯、设备状态指示灯等多种产品的内部腔体尺寸。法兰边上的缺口与凸台结构是整个设计里最体现工程实用性的部分，三个带定位凸点的缺口并非对称分布，而是按照防呆设计逻辑排布，装配时只有对应缺口对准灯具散热器上的定位柱才能完全贴合，从根源上避免了生产线上人工装配时装反、装偏导致的发光中心偏移、散热贴合不严的问题。法兰边上预留的四个方形焊盘区域，分别对应电源正负极与冗余的测试接点，焊盘位置避开了安装受力区域，焊接后不会因为安装时的压合应力导致焊盘脱落、引线虚接的问题。不同功率规格的参数匹配也做了结构化的兼容设计，

　　从10W到30W的功率区间，对应30-39V的工作电压范围，300MA到830MA的工作电流区间，整个基板的热阻设计控制在合理范围内，只要装配时在基板与散热器之间涂抹均匀的导热硅脂，就能保证满功率工作时结温控制在安全阈值内，不会出现早期光衰过快的问题。在建模过程中，特意将发光面与基板法兰的高度差控制在0.8mm，这个高度刚好匹配常规COB光源的封装胶层厚度，既保证封装胶层有足够的厚度保护芯片、实现光线的初次漫射，也不会因为胶层过厚导致光线在胶层内部反复折射降低出光效率。基板边缘做了R0.5的圆角处理，避免生产搬运、装配过程中锋利的边缘划伤操作人员、划破导线绝缘层。很多初入行的结构设计师在做COB光源适配结构时，

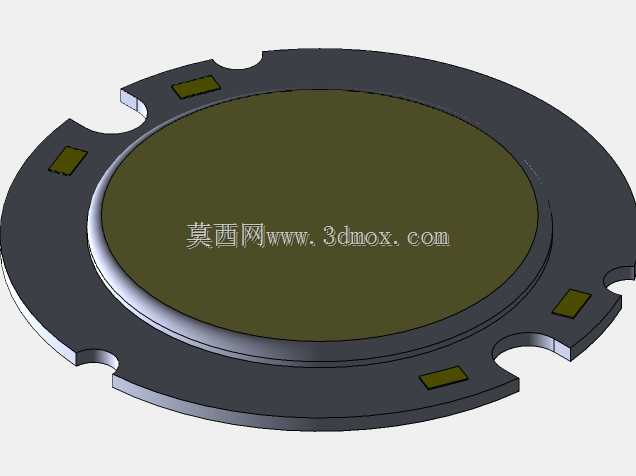

　　往往只关注发光面尺寸与功率参数，忽略了安装缺口的位置、焊盘的避让、基板厚度这些细节，最终开模后才发现装配干涉、定位不准的问题，这个三维模型把所有实际生产中需要用到的装配特征都做了1:1的还原，不管是用来做灯具的散热结构适配、反光杯配光设计，还是做生产线上的装配工装设计，都可以直接调用参考，不需要再反复核对样品尺寸。另外，这款圆形COB的结构设计也兼顾了不同安装方式的兼容性，除了用压圈压紧的常规安装方式，法兰边上的缺口也可以适配扭转卡扣式的快速安装结构，不需要额外打螺丝，能有效提升自动化生产线的装配效率，适合大批量生产的商用照明产品使用。在散热路径的设计考量上，整个基板背面为完全平整的平面，没有任何凸起的结构特征，保证和散热器的接触面可以实现最大化的贴合，不会因为局部凸起导致接触缝隙过大、热阻飙升，这一点对于15W以上的中功率规格尤为重要，很多同类型产品为了做标识在基板背面冲压凸字，反而破坏了散热接触面的平面度，长期满功率工作时容易出现局部过热的问题，这款设计完全规避了这类不合理的结构。电气间隙方面，焊盘与基板边缘的距离、正负极焊盘之间的距离都满足安规要求，即使在潮湿的户外场景使用，也不会出现爬电距离不足导致的短路问题。
