手动杠杆式薄板压封成型工装结构

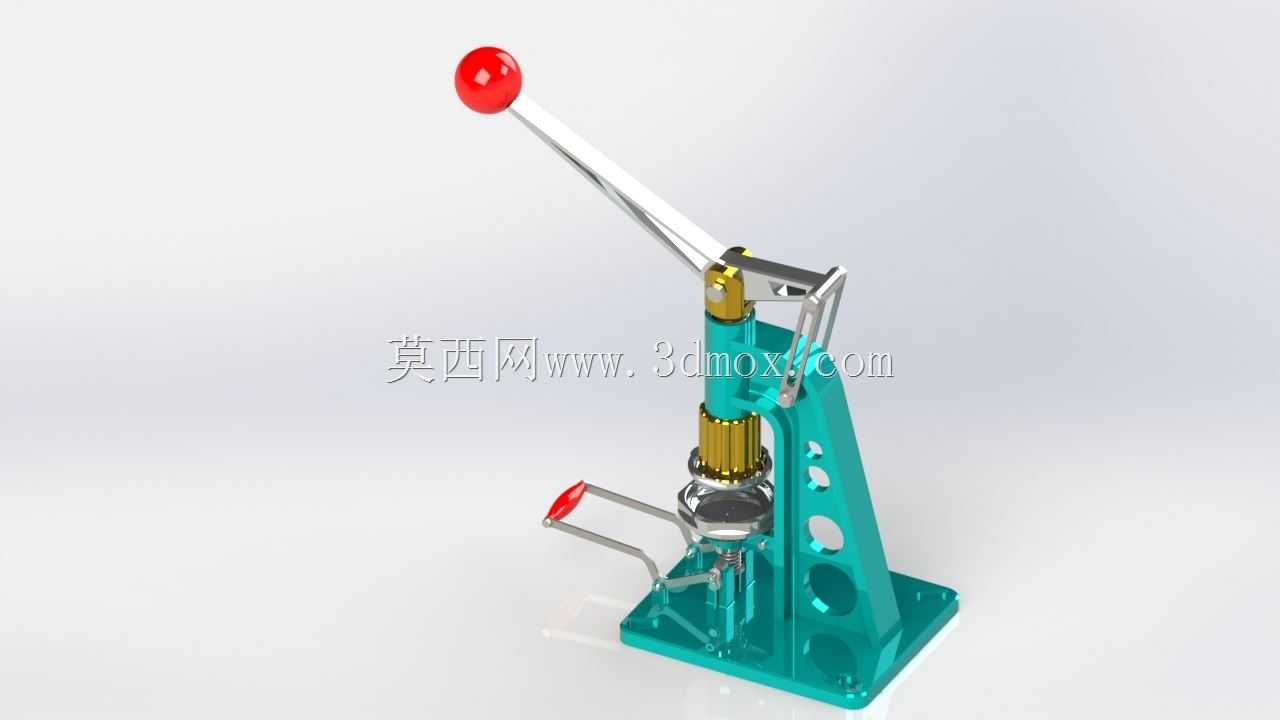

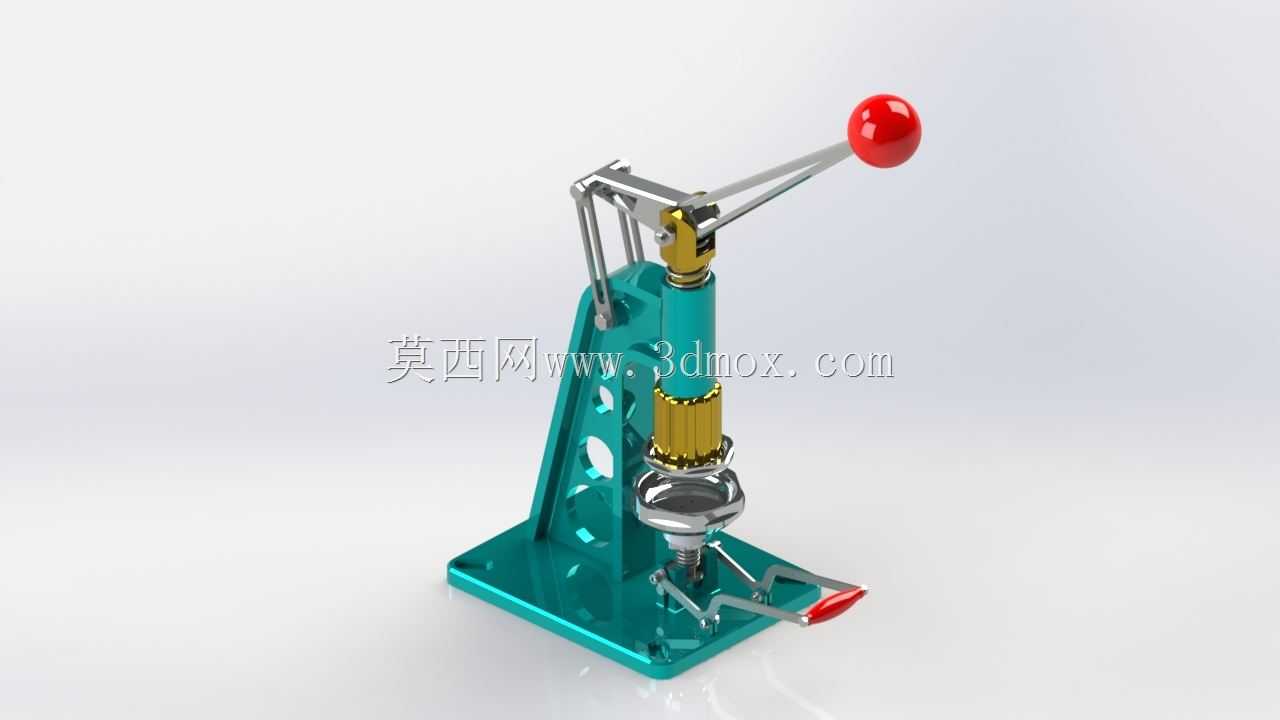

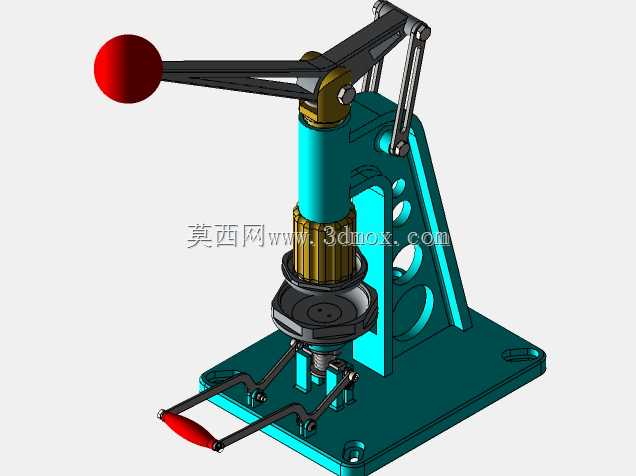

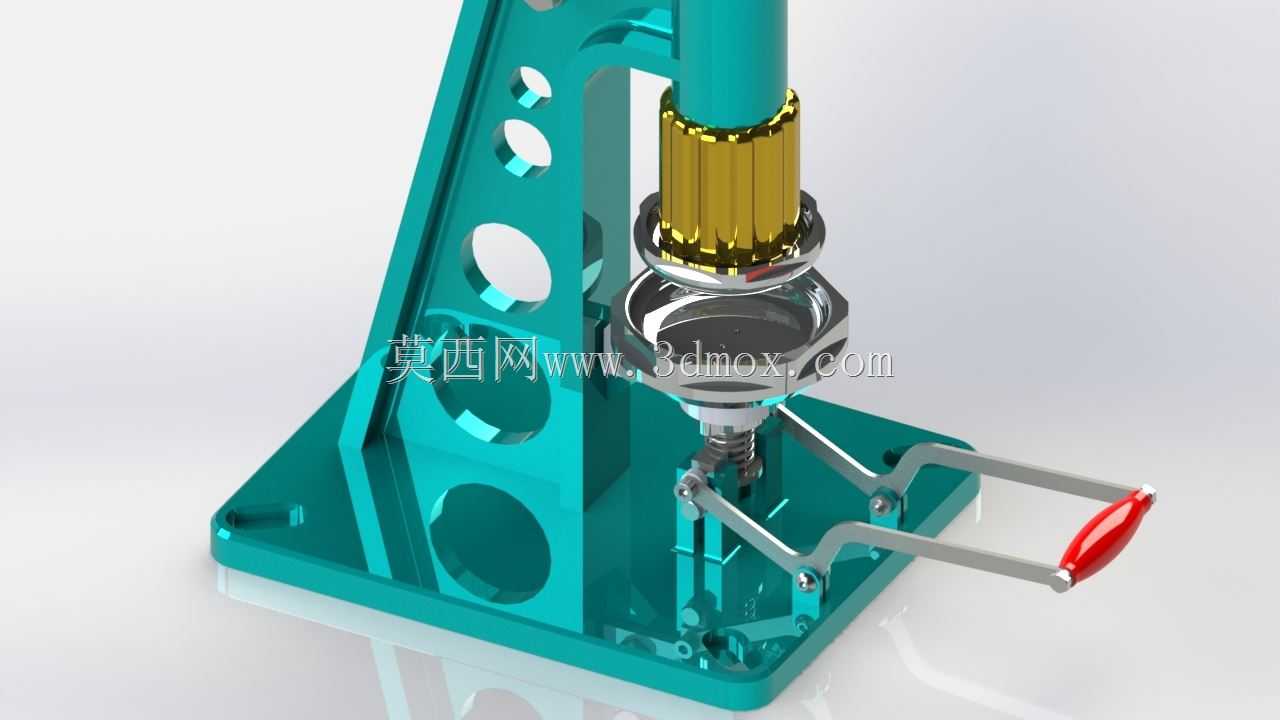

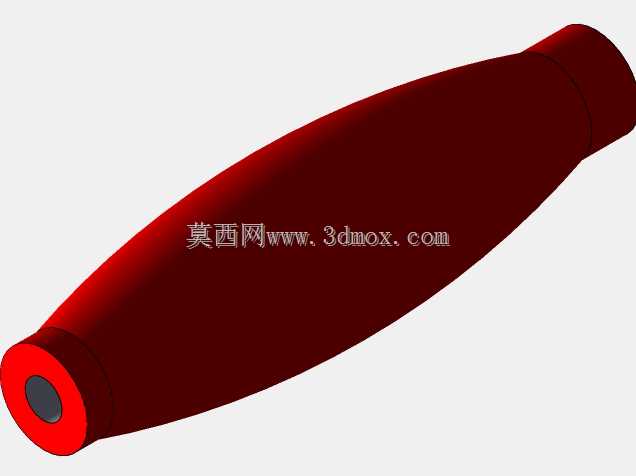

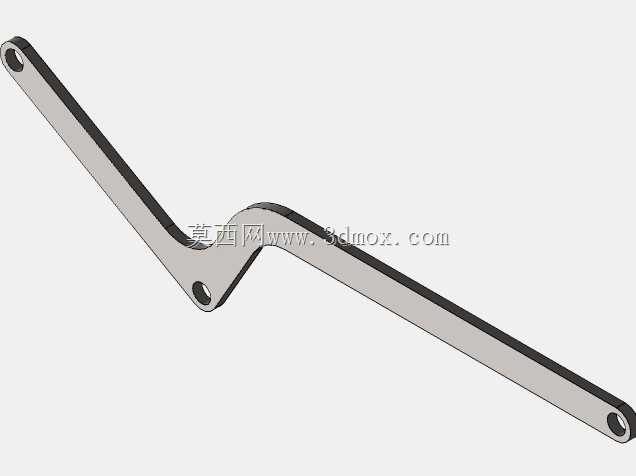

　　这款手动杠杆驱动的压合作业设备，主要面向小型加工门店、小批量薄板类工件的压封成型工序，常见于餐饮包装配套加工、小型五金件压印、薄金属片封边压合等场景，无需外接动力源，依靠人力驱动即可完成作业，适合没有稳定气源、电源配套的零散加工场景使用。设备整体采用立式台式布局，底部为方形安装底座，底座上预留了安装孔位，可直接通过螺栓固定在木质或金属工作台面上，安装时需保证底座平面与工作台面贴合度不低于0.1mm，避免压合作业时出现受力偏移导致工件压合错位。从结构传动逻辑来看，设备采用二级杠杆增力结构，顶部操作手柄为第一级增力臂，手柄末端设置红色防滑操作球头，操作时单手握持球头即可下压施力，力臂长度经过匹配设计，成年人施加150N左右的下压力，

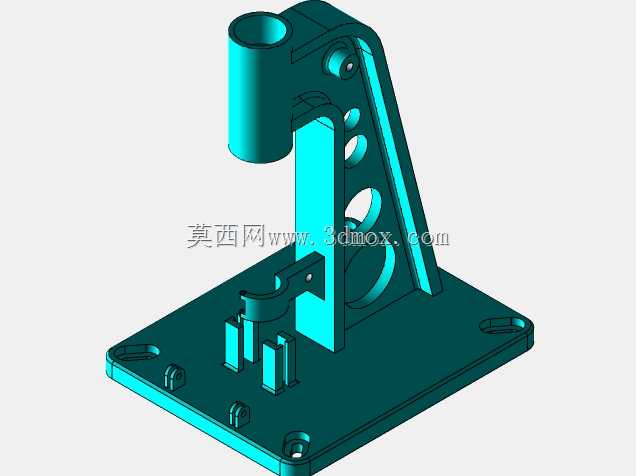

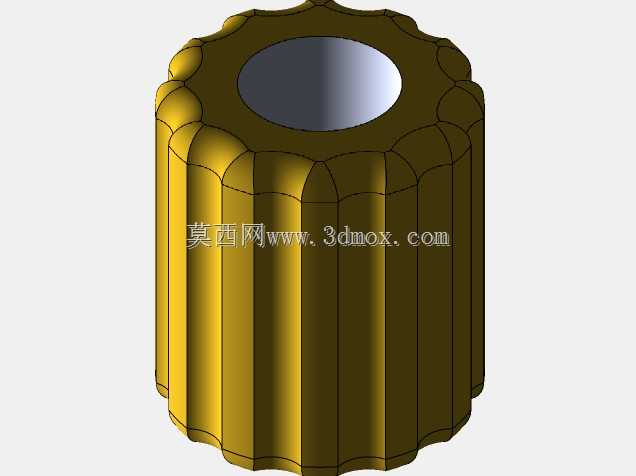

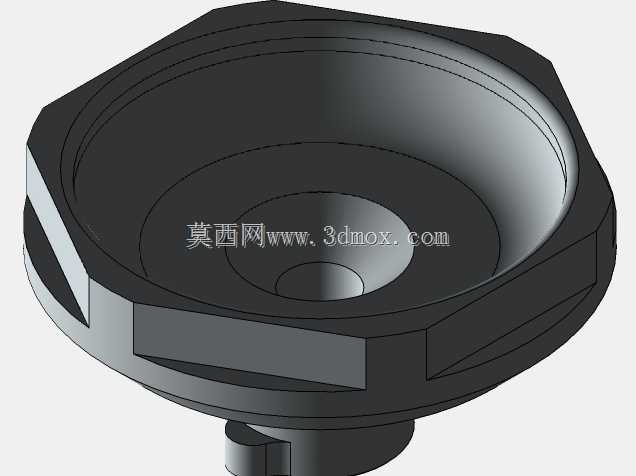

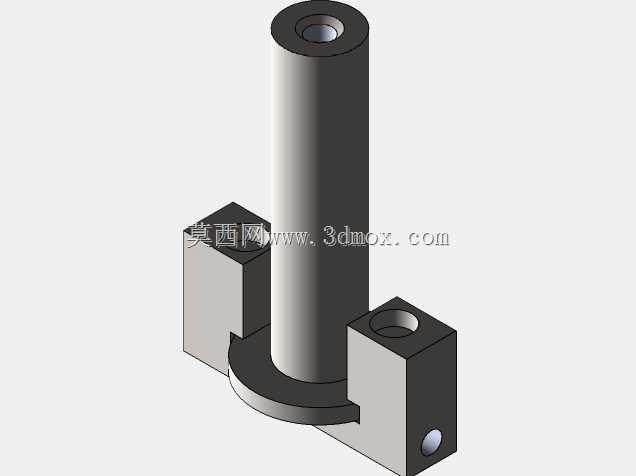

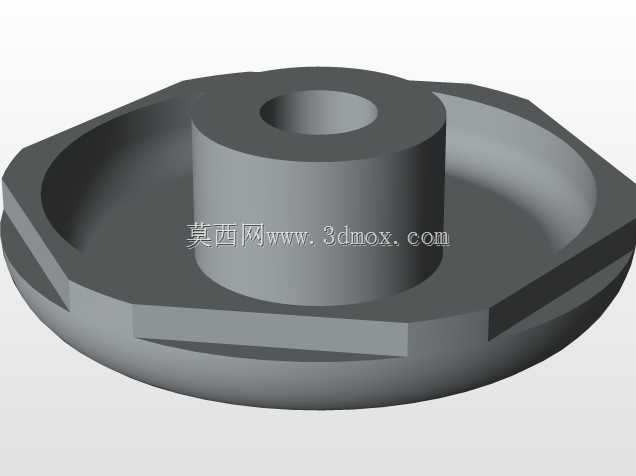

　　即可在压合工位获得超过1kN的压合力，满足0.5mm以下薄铝板、镀锡铁板的压封成型需求。中部的立柱为整体铸造的立式支撑结构，立柱侧面做了三角形减重镂空设计，在保证整体支撑刚性的前提下降低设备自重，立柱内部集成了导向轴套，压合主轴可在轴套内做垂直方向的往复运动，轴套与主轴的配合间隙控制在0.05mm以内，保证压合过程中主轴无径向窜动，压合面的平行度公差可控制在0.08mm范围内，避免压合后工件出现一边压合过紧、一边未完全封合的问题。压合主轴上部设置了铜质导向衬套，衬套外部做了滚花防滑处理，下部连接压合模头安装位，可根据不同的工件压合需求更换对应规格的模头，模头与主轴采用快拆式卡扣连接，更换模头时无需额外工具，手动即可完成拆装，

　　适配不同尺寸的工件压合作业。设备下部设置了工件定位托架，托架前端同样设置红色操作拨杆，用于放置待压合工件时的托架开合控制，托架上设置了定位挡边，可快速对齐工件位置，减少每次压合前的对位调整时间，提升小批量加工时的作业效率。从设计思路层面，这款设备优先考虑了手动操作的人机工程学匹配，操作手柄的初始高度设置在距离工作台面750mm的位置，符合成年人站立操作时的手臂自然施力高度，下压行程终点位置手柄高度不低于400mm，避免操作时手臂磕碰工作台面；设备整体的外露运动部件均做了圆角处理，没有尖锐棱角，避免操作过程中出现划伤风险。设备的整体占地尺寸较小，底座长宽尺寸控制在200mm以内，安装后总高度不超过500mm，不会占用过多工作台面空间，

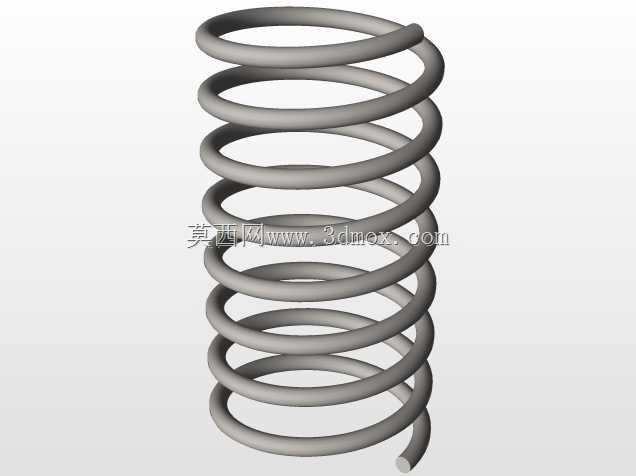

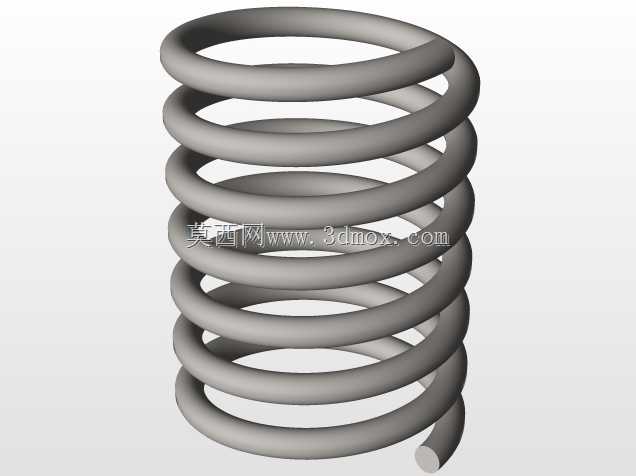

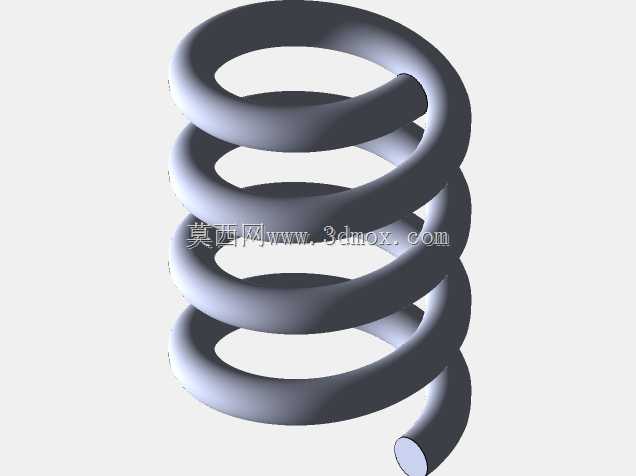

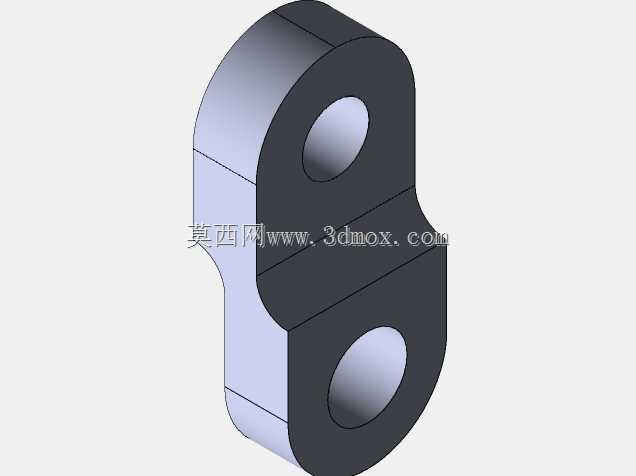

　　适合空间有限的小型加工工位使用。在实际使用过程中，这类手动压合设备的维护成本极低，仅需定期在导向轴套、杠杆铰接位置涂抹少量润滑脂即可，无需复杂的日常保养，铰接位置采用销轴加耐磨衬套的结构，长期使用后衬套磨损可单独更换，无需更换整体结构件，降低长期使用的维护成本。压合作业时，工件放置在下部托架定位完成后，下压顶部手柄，杠杆结构带动主轴垂直下行，模头接触工件后持续施力即可完成压封成型，成型完成后抬起手柄，主轴在内部复位弹簧的作用下自动回升到初始位置，拨动手柄打开托架即可取出完成的工件，整个操作流程无需复杂培训，新操作人员仅需数分钟即可熟练掌握操作方法。针对不同厚度的工件压合需求，设备主轴上设置了行程调节限位块，可通过调整限位块的位置控制主轴的下行行程，避免压合行程过大导致工件被压裂，或者行程过小导致压合不牢固的问题，调节时仅需松开限位块的锁紧螺丝，调整到对应位置后重新锁紧即可，调节精度可控制在0.1mm级别，适配不同厚度工件的压合参数需求。设备的主体结构件采用金属材质制作，底座、立柱等承力部件采用铸件一体成型，保证长期承受压合力时不会出现结构变形，杠杆臂采用型钢加工制作，抗弯强度满足最大压合力下的形变要求，长期使用不会出现杠杆弯曲变形的问题。
