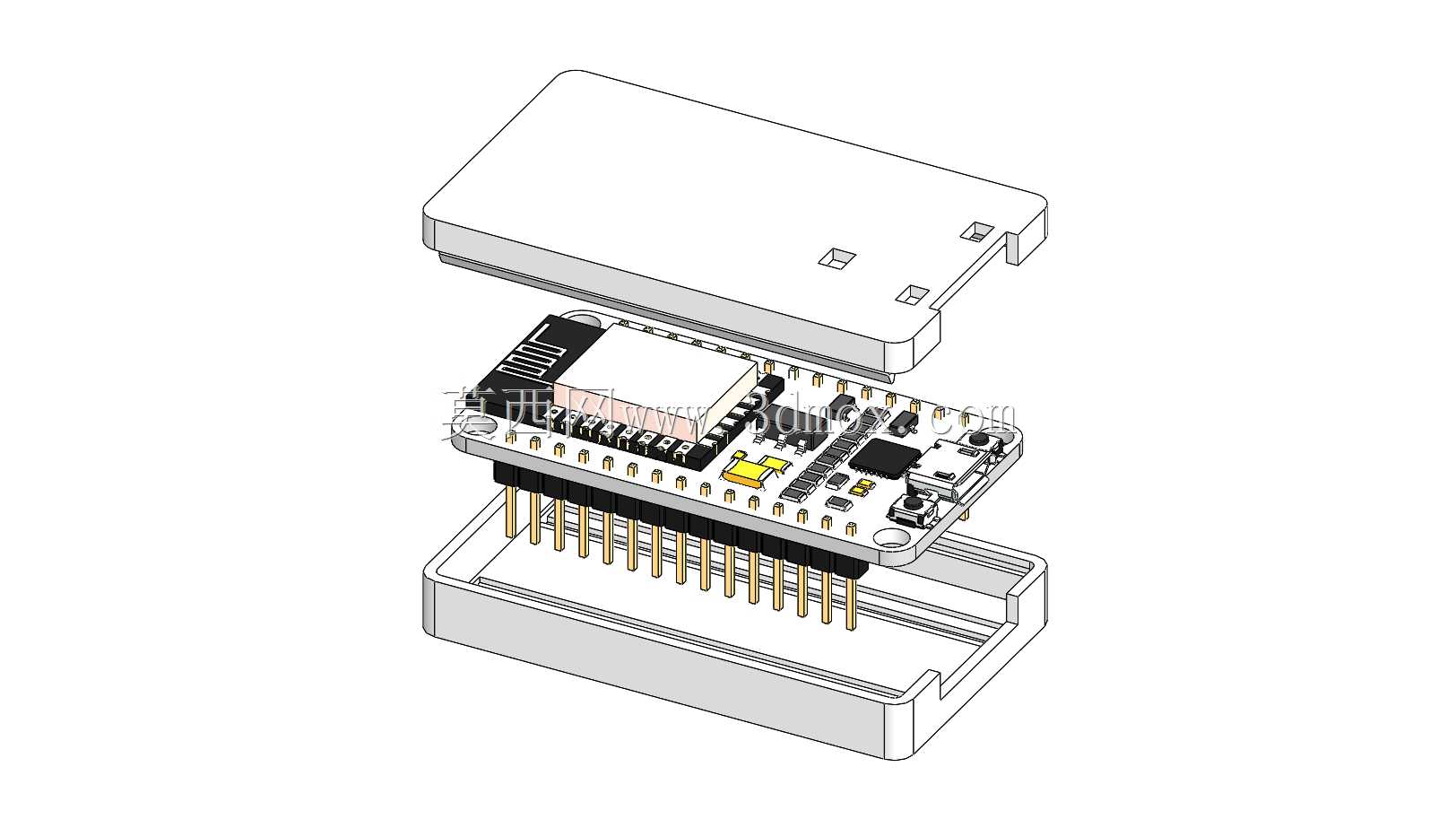

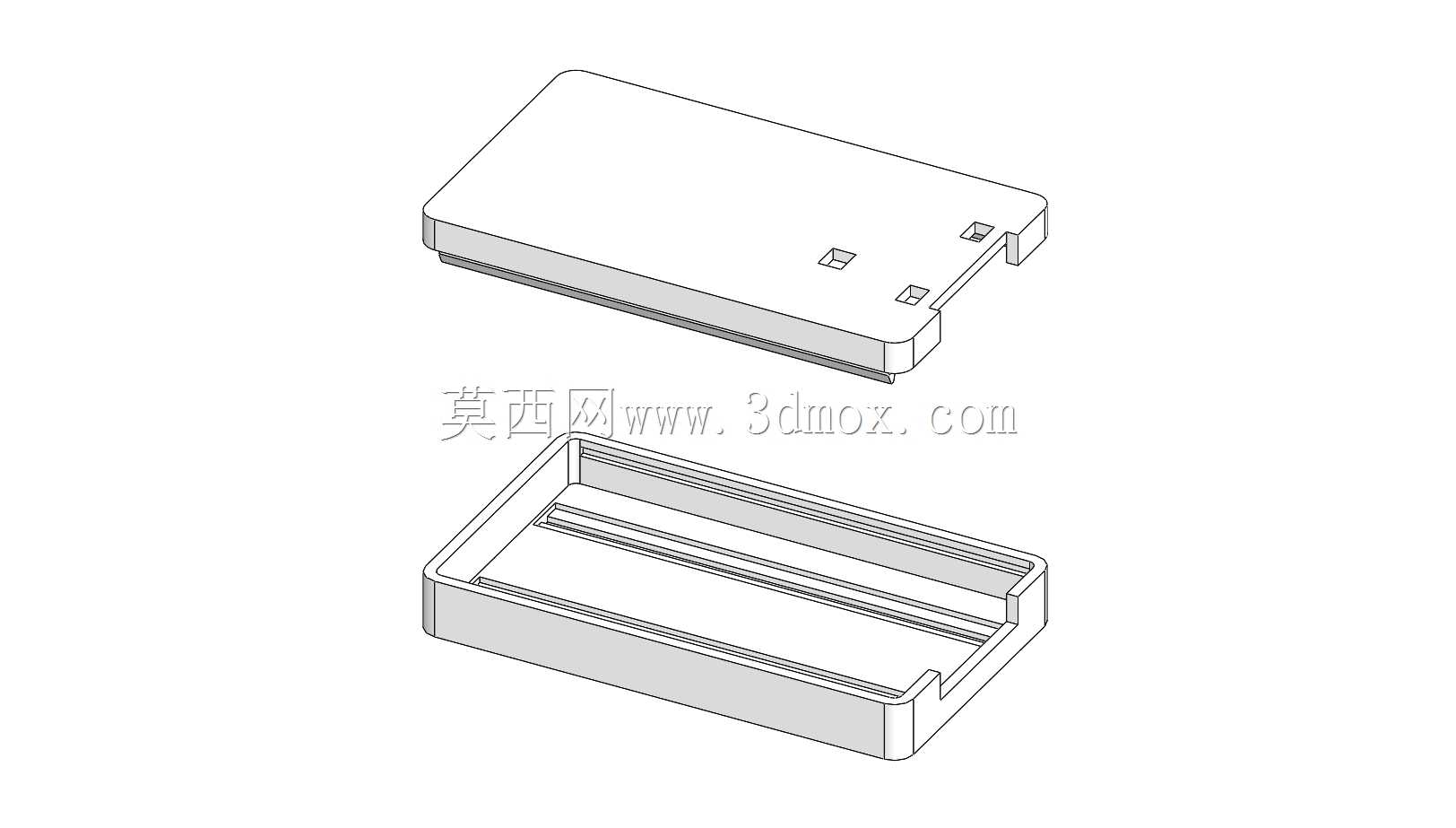

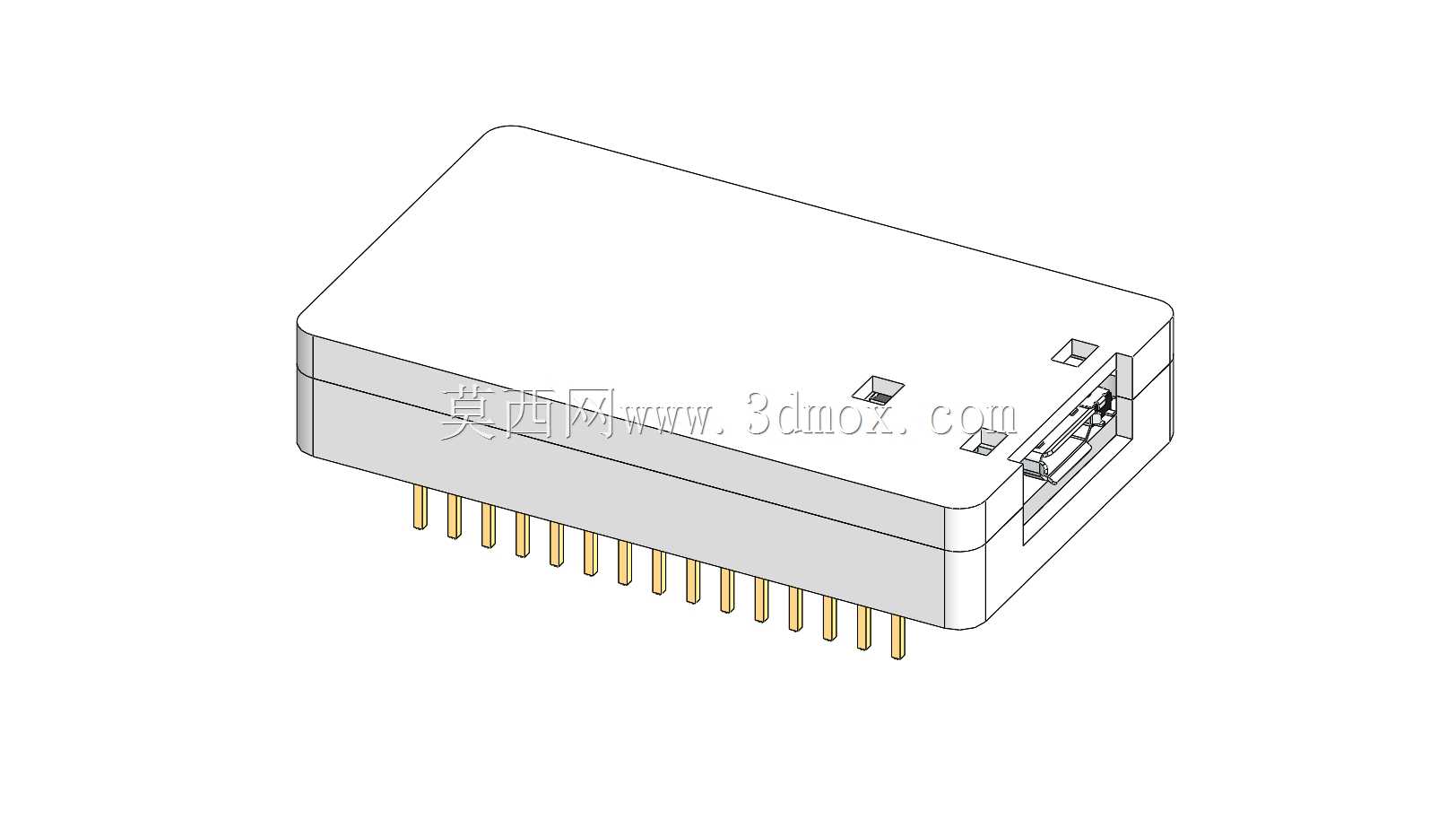

ESP32WROOM模块3D打印防护外壳

　　在嵌入式开发、物联网终端原型搭建的实际作业场景里，裸露的ESP32 WROOM核心模块很容易在调试、搬运、长期挂载运行时出现引脚弯折、积灰短路、接口磕碰松脱的问题，这款适配模块的3D打印外壳，就是针对这类现场痛点完成的结构设计。从实际安装适配的角度看，外壳的内腔尺寸完全贴合ESP32 WROOM模块的本体轮廓，底部预留了整排排针的伸出避让槽，槽位的宽度和间距严格对应模块标准2.54mm间距排针的排布，不会出现排针偏斜卡滞、插装后模块翘起的问题，排针伸出的长度刚好满足面包板、杜邦线插接的操作空间，不会因为外壳壁厚遮挡导致接线操作受阻。外壳侧面对应模块的Micro USB接口位置做了精准的开口避让，开口边缘做了小尺寸的倒角导向，

　　日常插拔下载线、供电线的时候不会剐蹭线材外皮，也不会因为外壳公差挡住接口导致插头无法插到底。外壳顶面预留了两个小尺寸的凹陷位，对应模块板载的按键和状态指示灯位置，既不会遮挡指示灯的光线透出，也能在需要按动按键的时候隔着外壳完成操作，不用频繁拆开外壳。设计过程中没有做多余的卡扣或者复杂的装配结构，采用上下盖直扣的简易配合方式，配合间隙控制在0.2mm，刚好适配FDM3D打印的常规公差，不用额外做打磨修整就能顺利扣合，日常需要拆解模块烧录固件、调整跳帽的时候，徒手就能拆开外壳，不需要借助额外工具。外壳的壁厚统一设置为1.5mm，这个厚度既能保证PLA、PETG等常规3D打印耗材打印后的结构强度，日常堆叠、轻微磕碰不会出现开裂，

　　也不会因为壁厚过大导致整体尺寸冗余，占用过多的安装空间。在实际项目部署的时候，这款外壳可以直接把模块固定在设备内壁的预留安装位，外壳表面平整，不管是用双面胶粘贴、还是用小尺寸自攻螺丝固定都有足够的贴合面，不会因为外壳曲面导致固定不稳。对于做物联网节点、小型智能硬件原型的开发者来说，这款外壳不需要额外开模，用桌面级3D打印机就能快速制作，单套打印时间不到半小时，能快速给裸露的模块提供基础防护，避免调试过程中因为模块损坏耽误项目进度。外壳的边角都做了R2的圆角处理，没有尖锐的棱角，在手持调试、搬运设备的时候不会划伤手，也不会剐蹭设备内部的其他线材。考虑到3D打印的层间结合强度问题，外壳的受力位置比如排针避让槽的边缘、

　　接口开口的位置都做了局部加厚处理，多次插拔线材、反复拆装排针也不会出现位置开裂。内腔的四个角做了小尺寸的限位凸台，模块放进外壳之后不会出现左右窜动，不管是设备振动还是移动过程中，模块都能保持固定位置，接口和排针的位置不会偏移，避免出现接线松脱、接触不良的问题。
