STM32 Bluepill开发板3D打印收纳壳体

　　在嵌入式开发、小型电子原型验证的日常作业场景里，STM32 Bluepill作为高性价比的最小系统板，常被用于各类DIY电子项目、小型控制节点的搭建，但裸板直接使用时，引脚易被误触短路、板身易受外力磕碰，外接接线时也缺乏规整的固定点位，很容易出现接线松脱、板件损坏的问题，这款适配STM32 Bluepill的3D打印迷你箱体，正是针对这类实际使用痛点设计的防护收纳结构。从实际使用场景来看，这类迷你箱体既可以作为桌面原型调试阶段的开发板防护壳，避免桌面焊锡渣、金属碎屑掉落在板上造成短路，也可以作为小型嵌入式项目的最终装机外壳，搭配内部的开发板直接作为小型控制终端使用，比如小型环境监测节点、桌面小型外设控制器、

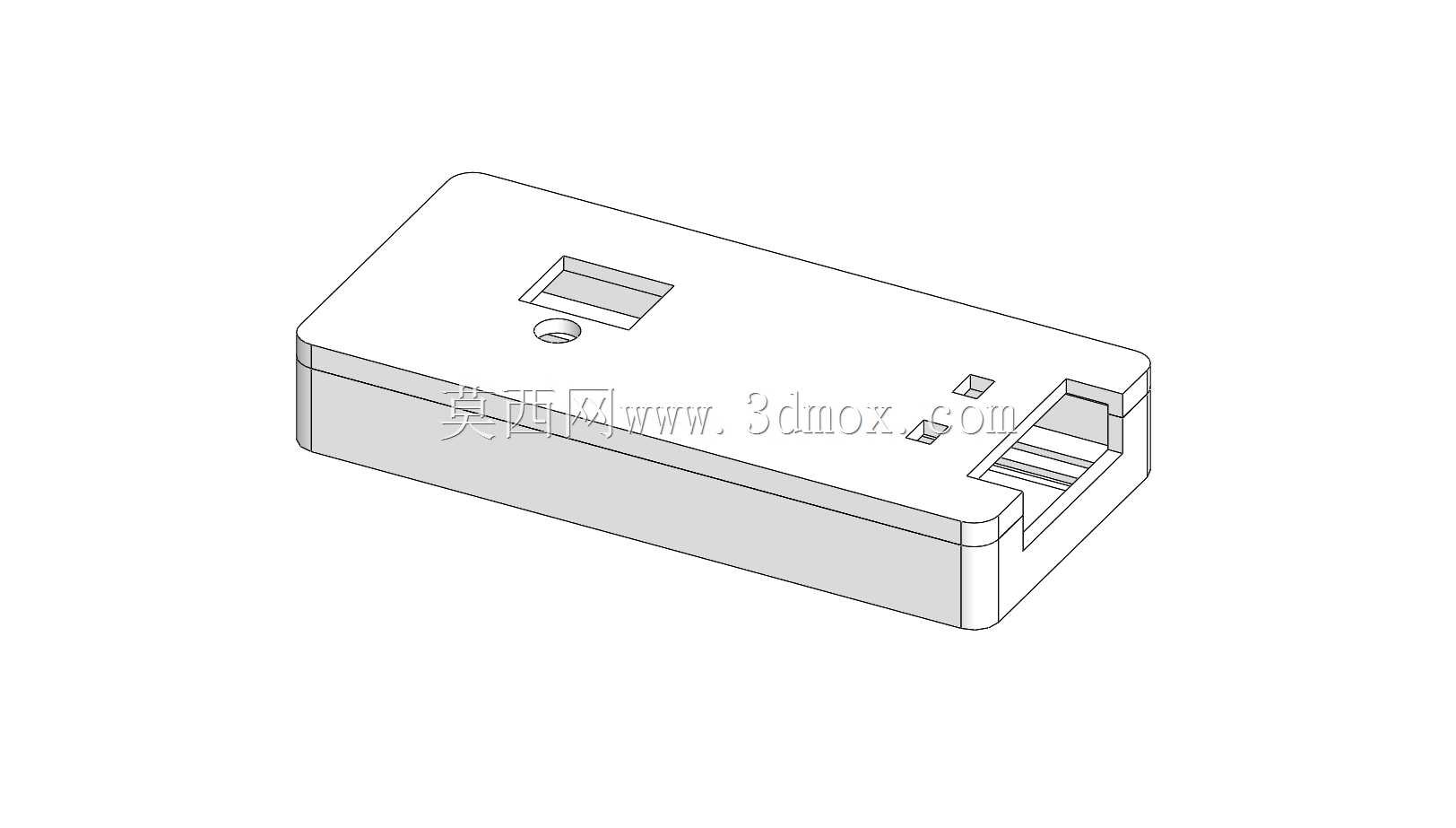

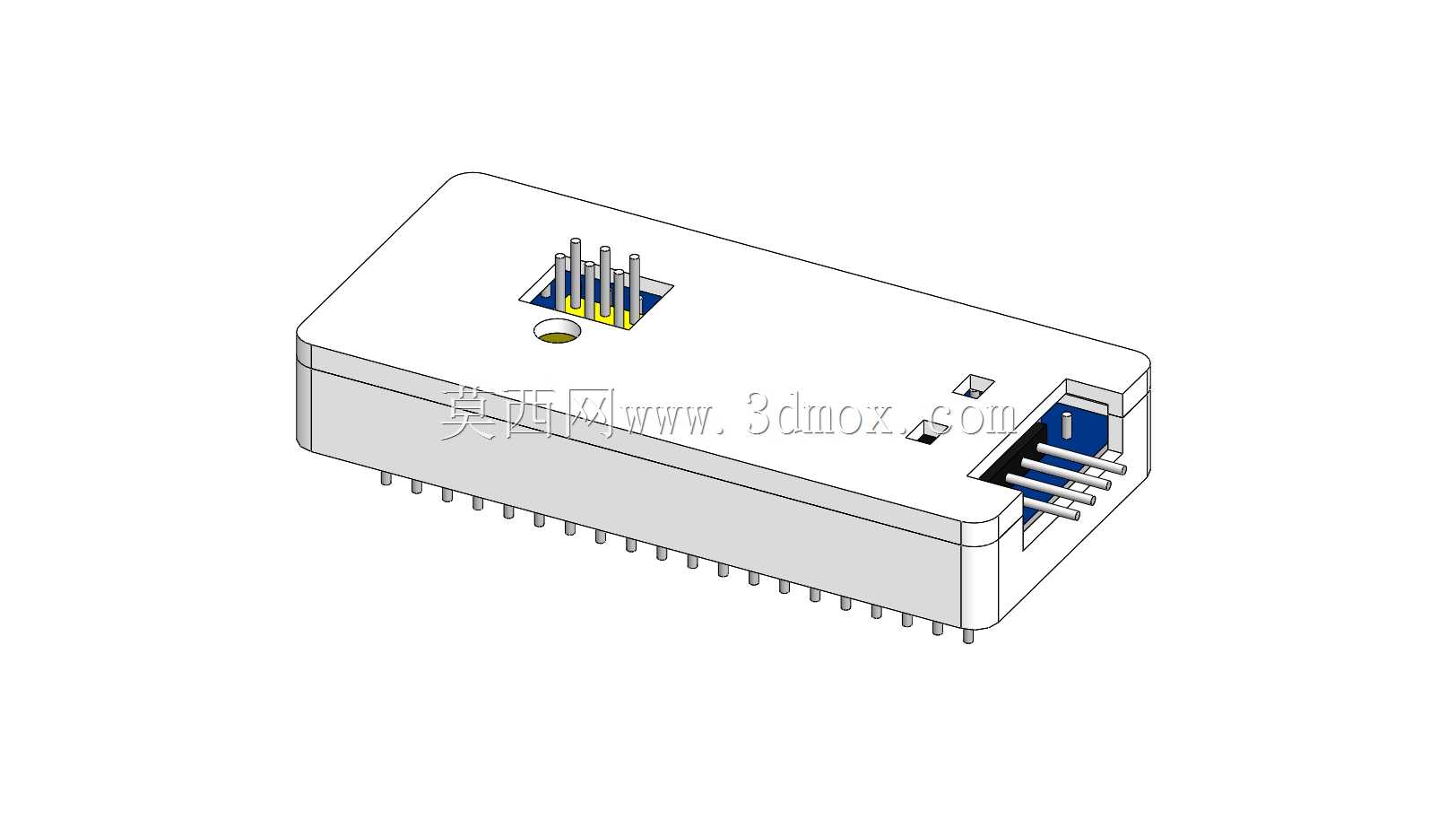

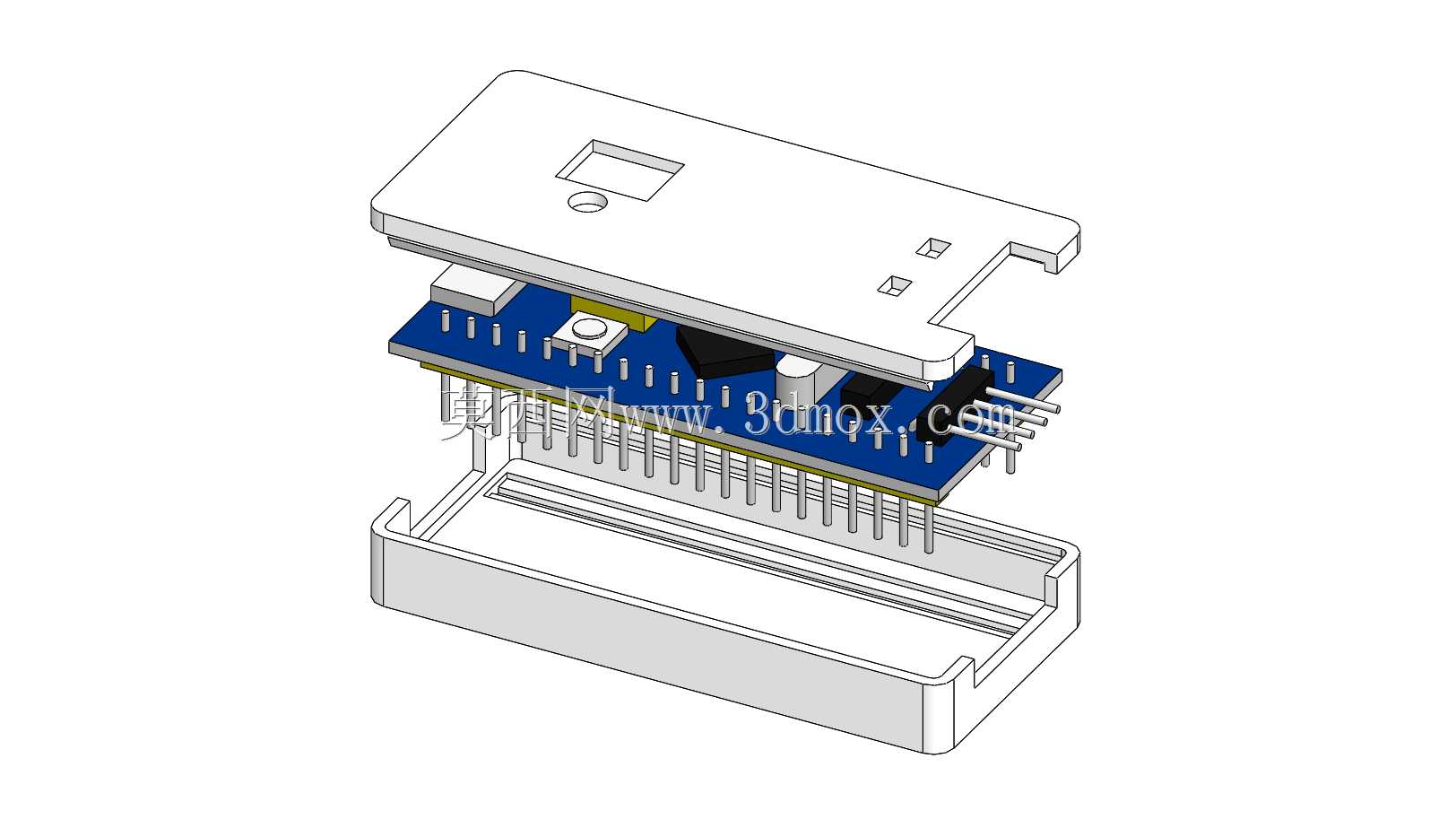

　　学生课程设计的成品装机结构，都可以直接采用这款壳体完成封装，无需额外开模，通过普通FDM3D打印机即可快速制作，适配个人开发者、电子爱好者、学生群体的小批量制作需求。设计思路上，这款壳体采用上下扣合的分体式结构，没有额外设计复杂的卡扣或者螺丝柱，依靠3D打印件的尺寸公差实现紧配扣合，组装时直接将开发板对准内部的定位槽放入，再扣合上盖即可完成装配，不需要额外的紧固件，降低了组装的复杂度，也减少了额外零件的采购需求。壳体上的开孔完全匹配STM32 Bluepill板载的接口与元件位置：一端预留了USB接口的开口，方便直接插线进行程序烧录与串口通讯；上盖对应板载复位按键、状态指示灯的位置预留了对应开孔，

　　不需要拆开壳体就可以直接按压复位按键，也能直观观察到板载电源、运行状态的指示灯亮灭情况；侧面预留了排针引出的缺口，既可以让外接杜邦线顺利引出连接外部传感器、执行器，也能在不需要外接接线时通过缺口实现内部散热，避免开发板长时间运行时热量在密闭壳体内积聚。外形尺寸上，这款壳体完全贴合STM32 Bluepill的板身轮廓，整体长宽尺寸仅比开发板大出2mm左右的壁厚余量，整体厚度控制在15mm以内，属于非常紧凑的迷你结构，不会占用过多桌面空间，也可以很方便地嵌入到其他大型设备的内部空隙中作为控制单元的安装外壳。安装边界方面，壳体内部设计了四个浅定位凸台，刚好卡在开发板的四个边角位置，不需要额外打螺丝固定开发板，

　　凸台高度刚好让开发板与壳体底部留出1mm左右的间隙，避免板底的焊点直接接触壳体底部造成磨损，同时这个间隙也可以容纳少量的接线余量，方便内部走线整理。壳体的壁厚设置为1.2mm，既可以满足普通PLA、PETG材料3D打印的强度要求，日常拿取、轻微磕碰不会出现开裂，也不会因为壁厚过厚导致打印时间过长、材料浪费，普通0.4mm喷嘴的3D打印机打印单个壳体的时间仅需20分钟左右，材料消耗量不到10克，制作成本极低。在细节处理上，壳体的所有边角都做了R1的圆角过渡，既可以避免3D打印后尖角位置出现翘边、层间开裂的问题，也能避免使用时尖锐边角划伤手，壳体外表面没有多余的装饰结构，保持平整的外观，既方便后续在表面粘贴标签标注项目名称、接口定义，也可以根据使用需求在表面进行喷漆、丝印等二次加工。对于需要批量制作小型嵌入式控制装置的开发者来说，这款壳体的结构设计预留了足够的修改余量，可以根据实际项目需求在壳体侧面额外开孔加装按钮、开关、外接接口，不需要重新设计整体结构，只需要在原有模型基础上进行简单的开孔修改即可适配不同的项目需求，相比通用的塑料外壳，这种针对性适配开发板的3D打印壳体不需要对开发板进行任何改装，也不需要额外制作转接板，直接放入即可使用，大幅缩短了项目从原型到成品的装机周期。
