2.4英寸SPI接口触摸式TFT显示模组

　　在嵌入式开发、小型智能设备的硬件选型与结构适配工作中，这类2.4英寸触摸式TFT显示模组是极为常用的人机交互载体，很多做小型控制终端、手持检测设备、桌面小型实验装置的工程师，在结构设计阶段都会优先匹配这类成熟的显示组件，不用从零开始做显示驱动的硬件堆叠，能大幅缩短整机的开发周期。

　　从实际应用场景来看，这类SPI接口的触摸显示屏，适配场景非常广泛，小到学生做电子设计竞赛的作品原型、开源硬件的扩展交互界面，大到工业现场的小型数据采集终端、3D打印机的操作显示面板、小型检测仪器的参数展示界面，都能看到这类模组的身影。它采用SPI串行通讯接口，相比并行接口的显示屏，占用主控芯片的IO引脚数量更少，对于引脚资源紧张的小型单片机主控来说，友好度很高，布线的时候也能减少PCB上的走线数量，降低小型设备主板的布线难度，尤其是做手持类设备的时候，更少的接口走线能让主板布局更紧凑，给电池、其他功能模块留出更多的结构空间。

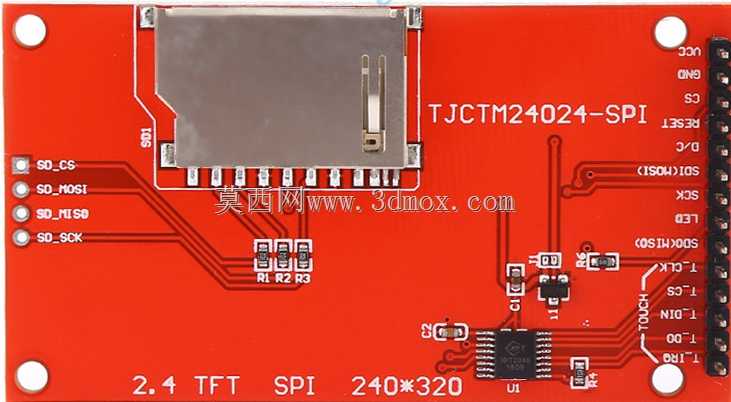

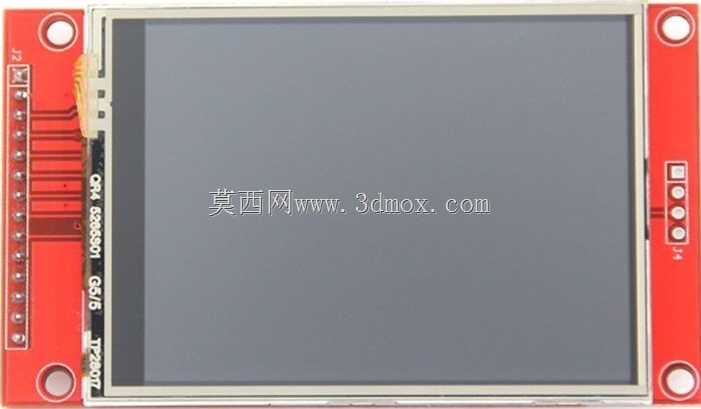

　　从功能特性上来说，这款模组集成了显示与电阻触摸功能，240x320的分辨率对于2.4英寸的显示尺寸来说，像素密度足够满足参数显示、简单图标、操作按键界面的展示需求，不会出现明显的颗粒感影响操作识别。触摸层直接集成在模组上，不需要额外叠加触摸板，结构装配的时候只需要固定整个模组即可，不用单独调整触摸层与显示层的贴合间隙，能减少装配环节的调试工作量。模组的PCB板采用红色阻焊设计，板载的排针引脚已经做了标准化定义，直接对应主流单片机的SPI通讯引脚、触摸芯片引脚，硬件工程师做原理图设计的时候可以直接参考标准引脚定义做接口匹配，不用反复核对引脚定义避免接线错误。

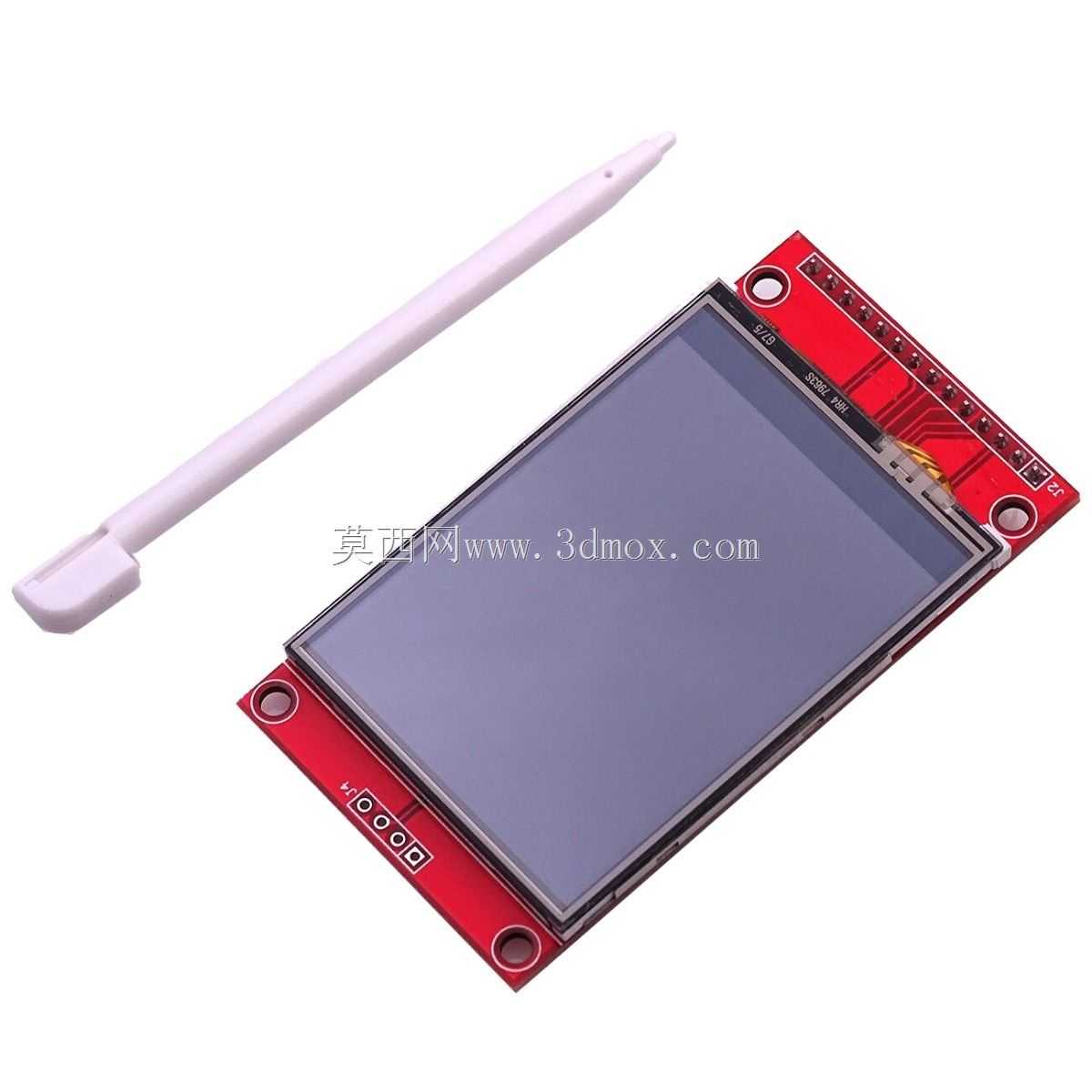

　　在结构设计的适配层面，这款模组的安装边界非常清晰，PCB板四个角预留了标准的安装固定孔，孔径适配常用的M2螺丝，做设备外壳设计的时候，只需要在对应的安装柱位置预留匹配的孔位，就能直接将模组固定在外壳内部，屏幕显示区域刚好对准外壳上预留的显示窗口，窗口边缘做0.5mm左右的限位台阶就能挡住模组PCB的边缘，不会出现漏边的情况。屏幕的有效显示区域尺寸、触摸的有效识别区域都和模组的外轮廓做了对齐，设计外壳窗口的时候不用额外预留过大的避让空间，只要比有效显示区域单边大0.3mm左右，就能避免装配公差导致的窗口遮挡问题。配套的触摸笔可以直接收纳在设备外壳的预留笔槽里，笔身的直径和长度都适配小型手持设备的握持习惯，做笔槽设计的时候只需要按照笔身的外轮廓做卡扣式固定结构，就能实现触摸笔的随取随用，不会轻易脱落。

　　从设计思路的角度来说，这类通用显示模组走的是标准化适配路线，没有做特殊的异形结构，就是为了能适配尽可能多的不同设备结构，不管是做嵌入式安装的固定式设备，还是做手持便携类设备，都能找到合适的安装方式。板载的电路已经把显示驱动、触摸驱动的外围电路全部集成好了，不需要工程师在外围额外添加电容、电阻等分立元件，主控只需要通过标准SPI协议发送指令就能实现显示内容的刷新、触摸坐标的读取，软件开发层面也有大量成熟的开源驱动代码可以参考，能大幅降低软硬件的开发门槛。

　　在实际装配的时候需要注意，模组的屏幕表面是偏软的显示层，固定的时候不要在屏幕区域施加过大的压力，避免压坏液晶层导致显示异常，固定螺丝的锁紧力矩要控制在合适的范围，不要把PCB板拧变形，不然会导致屏幕受力出现显示水波纹。屏幕和外壳窗口之间可以预留0.1mm左右的间隙，贴一层薄的防尘泡棉，既能阻挡灰尘进入屏幕和外壳之间的缝隙，也能避免外壳和屏幕表面硬接触刮花显示层。触摸接口的走线要尽量远离主板上的电源高频走线，避免干扰导致触摸识别不准、跳点的问题，结构设计的时候如果有金属屏蔽罩，要注意不要遮挡触摸层的感应区域，不然会影响触摸的灵敏度。

　　这类显示模组之所以能在各类小型电子设备中被广泛应用，核心就是它平衡了功能、尺寸、接口复杂度与成本之间的关系，没有追求过高的参数导致成本上升、接口复杂，也没有因为压缩成本导致功能缺失、显示效果无法满足基础使用需求，对于做通用小型智能设备的开发者来说，是性价比非常高的人机交互方案选择，在结构设计阶段只要匹配好安装孔位、窗口尺寸、接口避让空间，就能快速完成整机的显示部分设计，不用在显示组件的定制开发上耗费过多的精力。
