1.44寸SPI接口128x128分辨率TFT显示屏结构

　　在嵌入式控制、小型检测设备、手持终端这类对空间占用要求严苛的开发场景里，小尺寸显示模组的选型往往直接决定整机结构的布局上限，这款1.44英寸规格的SPI接口TFT显示模组，就是针对紧凑安装空间设计的标准化显示部件。从实际工程应用的反馈来看，这类小尺寸屏常被用在便携式检测仪器的参数显示区、小型工控板的状态反馈界面、桌面小型3D打印机的操作提示面板，甚至是定制化智能外设的交互窗口，它不需要占用过多主控芯片的引脚资源，SPI串行通讯的方式能在保证基础显示刷新率的前提下，把布线难度降到最低，对于结构工程师来说，不用为了并行屏的大量走线特意预留PCB走线空间，也不用在壳体上做过多的避让结构。

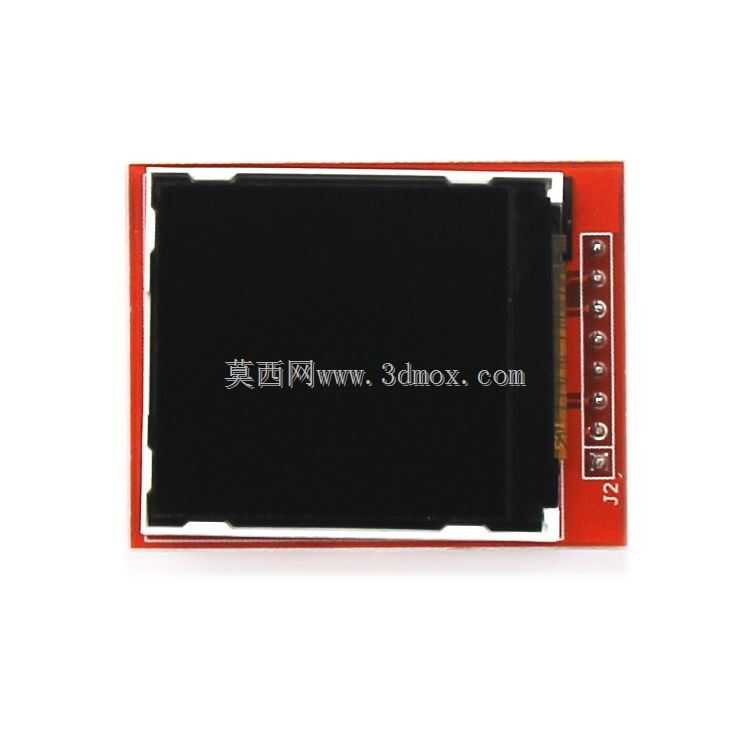

　　从功能特性上看，这款模组采用128x128的点阵分辨率，对于显示数字参数、简单图标、短文本提示这类常规交互需求完全足够，不会出现字符模糊、图标边缘锯齿过重的问题，TFT材质的显示面板相比传统OLED小屏，在长期显示固定界面时的烧屏风险更低，适合工业场景下长期固定显示运行参数的使用需求。模组的接口端采用直插式焊盘设计，焊盘间距按照常规2.54mm标准间距排布，既可以直接焊接在主控PCB板上做板载集成，也可以通过接插排线引出，安装在设备面板的预留窗口位置，适配不同的整机装配逻辑。

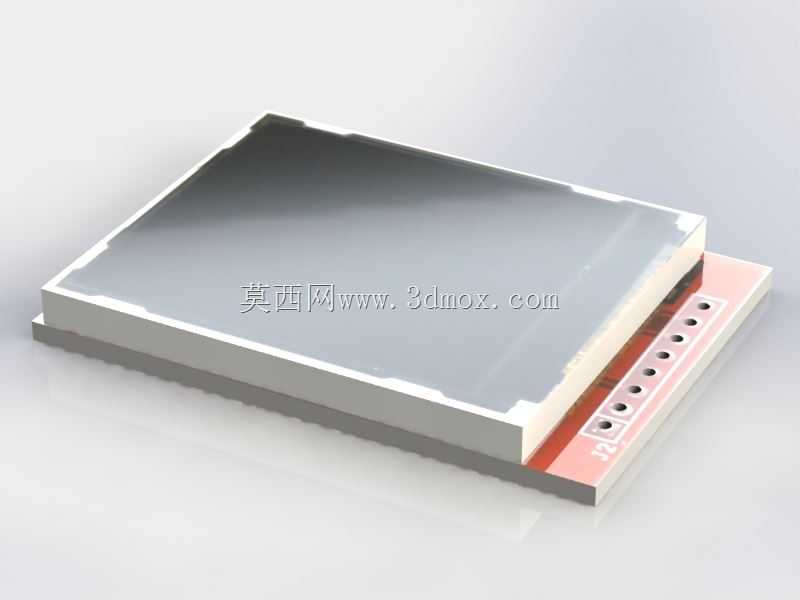

　　做结构设计的时候，首先要关注的就是模组的安装边界，这款屏的整体外形是规整的矩形结构，屏幕有效显示区位于模组正面居中位置，外围的边框宽度控制在极小的范围内，面板部分的厚度均匀，背部的驱动PCB板和液晶层贴合紧密，没有突出的元器件，在做壳体窗口设计时，只需要按照模组的外轮廓预留0.1-0.2mm的装配间隙，窗口边缘做0.3mm左右的承托台阶，就能保证屏幕安装后不会出现松动、漏光的问题。要注意的是，模组底部的FPC连接区域是结构应力集中的位置，在做固定结构的时候不能把压接筋位直接压在FPC走线区，要避开线路部分，在PCB板的空白位置设置定位柱或者粘胶位，避免长期使用后FPC断裂导致显示故障。

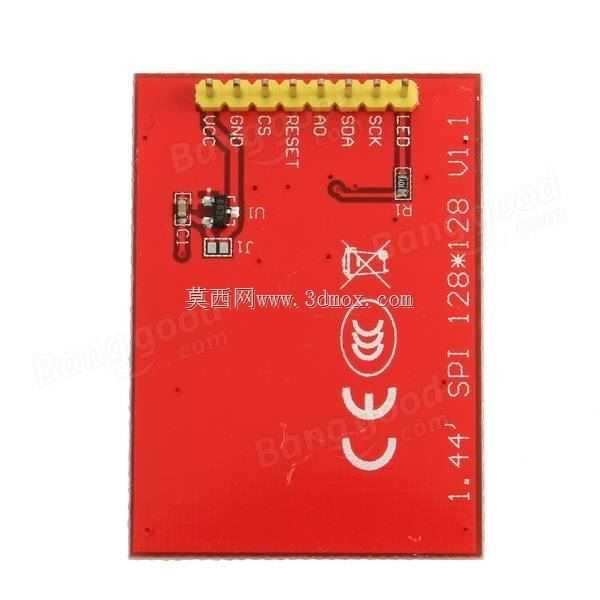

　　从设计思路上拆解这款模组，能看到它完全是面向量产集成做的优化：所有元器件都布置在PCB板的背面，正面只保留液晶贴合区域，这样在做面板装配的时候，正面可以完全和壳体窗口贴合，不用额外做密封泡棉的避让；屏幕的金属包边既做了电磁屏蔽，也给液晶层提供了足够的结构支撑，在常规的跌落、振动测试场景下，不会出现液晶碎裂、显示漏液的问题。SPI接口的引脚定义遵循行业通用规范，引脚顺序从供电、地到数据、时钟、片选、复位、数据命令选择脚依次排布，工程师在做电路设计的时候不用重新适配引脚定义，直接套用通用的驱动电路就能点亮，能大幅缩短项目的开发周期。

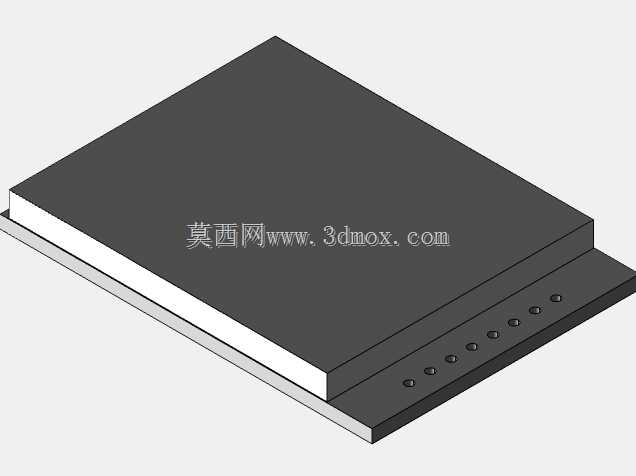

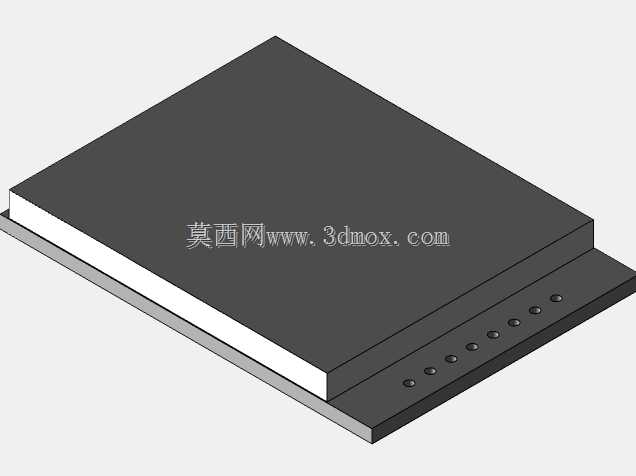

　　在实际选型适配的时候，还要注意这款模组的背光部分是集成在模组内部的，背光供电和屏幕逻辑供电分开引出，在做低功耗设备设计的时候，可以单独给背光回路加控制电路，在设备待机的时候关闭背光，进一步降低整机功耗。模组的工作温度范围覆盖常规工业场景的温区要求，在没有极端高低温的普通车间、室内使用场景下，不会出现显示拖影、色彩异常的问题。做三维建模的时候，要准确还原焊盘的位置和尺寸，还有屏幕有效显示区的边界，这样在做整机结构干涉检查的时候，才能准确判断屏幕和周边元器件、壳体结构的位置关系，避免出现装配后屏幕被遮挡、焊盘和周边结构件短路的问题。另外，模组的四个角做了微小的圆角处理，建模的时候不能直接用直角矩形做轮廓，要还原这个圆角细节，不然装配的时候四个角会和壳体的直角位发生顶触，导致装配不到位。

　　很多工程师在做小设备的显示部分设计时，容易忽略屏幕的视向角度问题，这款TFT屏的可视角度属于常规TN类屏幕的参数水平，在做结构安装的时候，要把屏幕的法线方向对准用户的常规观察视角，不要把屏幕安装在需要侧视或者大角度仰视的位置，不然会出现画面偏色、内容看不清的问题。如果是需要大角度观察的场景，就要在结构设计的时候给屏幕预留倾斜安装的角度，一般倾斜15到20度就能满足大部分站立操作场景的观察需求。还有，在做固定结构的时候，不要用螺丝直接锁在屏幕的PCB板上，因为PCB板厚度较薄，螺丝锁紧的应力很容易导致PCB板变形，拉扯到液晶层和PCB的连接部分，造成显示出线、花屏的故障，最好采用卡扣或者双面胶粘接的固定方式，给模组留一定的热胀冷缩余量，避免高低温环境下结构变形挤压屏幕。
