6.3mm直径5mm螺距直插铝电解电容结构

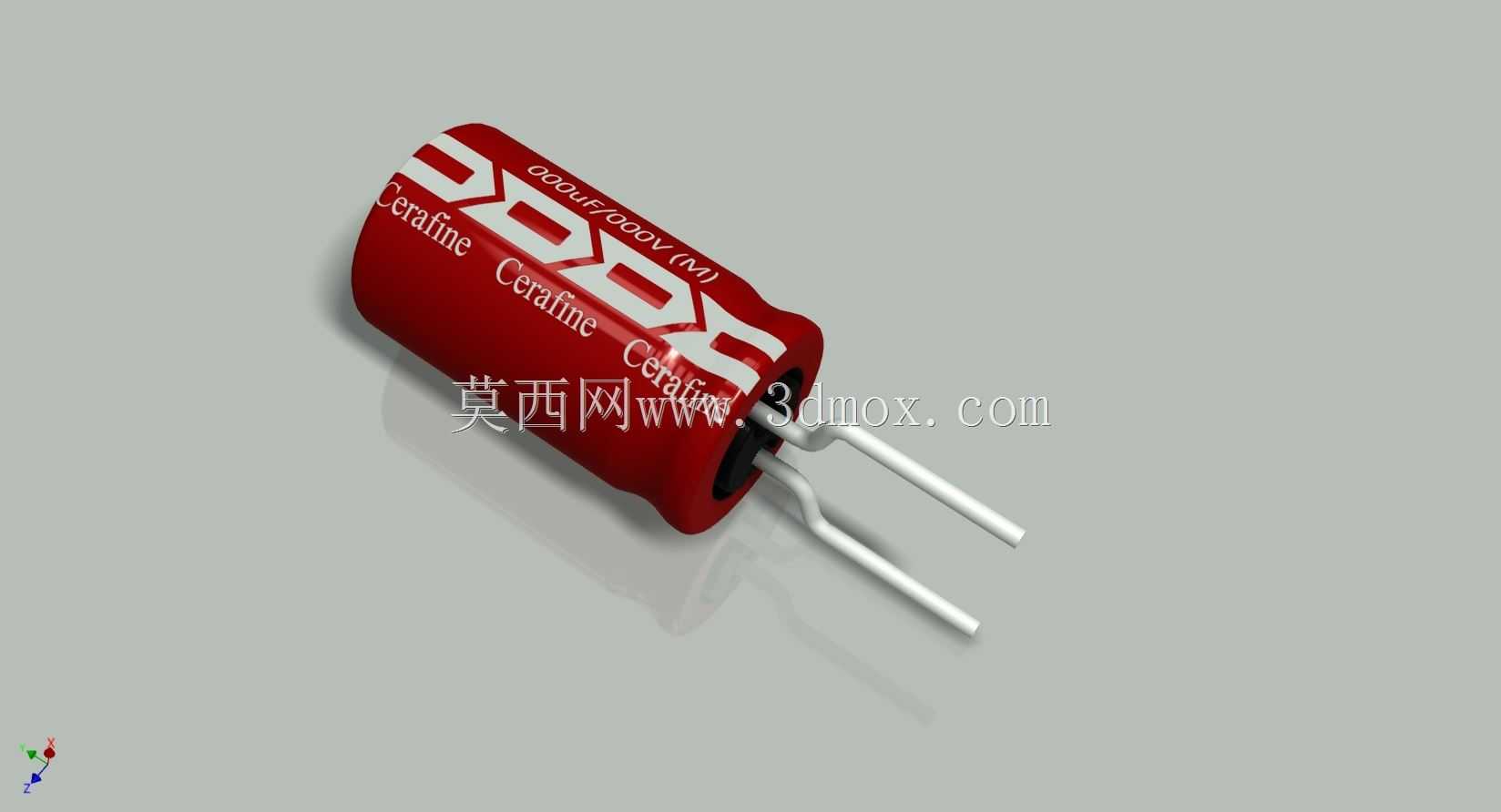

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容是板上占比不低的无源器件，这类电容的三维建模精度，直接影响后续PCB装配干涉检查、结构件避让设计的准确性，很多刚入行的结构工程师在做板级布局时，常忽略电容引脚成型后的实际占位，导致样机装配阶段出现引脚顶壳、电容本体和周边接插件干涉的问题，反而拖慢项目迭代节奏。这款直插铝电解电容的本体直径设定为6.3mm，引脚安装螺距为5mm，建模时完全还原了量产电容的实际成型状态：本体采用圆柱形卷绕结构外包红色PET热缩套管，套管表面的极性标识区做了凹陷处理，对应实物上的负极标识条，方便装配时识别极性避免反向插装失效；两根引出引脚采用镀锡铜包钢线材质，建模时还原了引脚从本体密封端引出后的自然弯折角度，没有做理想化的垂直直出处理，更贴近波峰焊工序前的来料成型状态。从设计思路上看，这类小尺寸电解电容的建模核心不是还原内部卷绕的芯包结构，而是要把装配相关的所有边界尺寸做准：本体总高度包含顶部的密封橡胶塞凸起部分，引脚伸出本体的长度按照常规板厚1.6mm的PCB设计预留了足够的过孔穿入余量，引脚直径匹配常规0.8mm的PCB安装过孔，不会出现建模尺寸和实际孔位不匹配的问题。在实际应用场景里，这类6.3mm直径、5mm脚距的电解电容，常用在小功率开关电源的输出滤波回路、单片机控制板的电源入口退耦回路、小家电控制板的整流滤波环节，额定耐压覆盖10V到50V区间，

　　容值范围多在100μF到1000μF之间，属于板级设计里的通用型滤波器件。做这类器件建模时，很多工程师容易犯的错误是把引脚螺距做的过于理想化，实际量产的电容引脚因为来料成型公差，螺距会有±0.2mm的浮动，建模时按照标称5mm做中心距，同时在装配检查时预留0.3mm的避让余量，就能覆盖绝大多数量产公差，不会出现批量插装时引脚无法对准过孔的问题。另外本体的红色套管部分，建模时做了0.1mm的厚度偏移，还原热缩套管套在铝壳外面的实际厚度，避免做整机结构装配时，电容本体和周边塑料筋位的间隙计算出现偏差，比如很多手持类小家电的内部空间极其紧凑，电容本体和外壳内壁的间隙往往只有0.2mm，如果建模时忽略套管厚度，

　　就会出现实际装配时电容顶到外壳内壁，导致外壳合缝不严的问题。从安装边界来看，这款电容在PCB上的占位除了本体6.3mm直径的圆形投影区，还要考虑引脚弯折后可能的外扩范围，波峰焊后引脚剪脚的残留长度也需要在建模时体现，避免下方走线或者贴片元件和剪脚后的引脚尖端出现安全距离不足的问题。对于做三维布局的工程师来说，这类通用电子元件的模型不需要做过度的细节刻画，比如套管表面的丝印文字不需要完全还原，但是和装配相关的所有尺寸：本体直径、本体高度、引脚中心距、引脚直径、引脚伸出长度、极性标识位置，必须和量产器件的手册参数完全一致，才能保证模型在结构评审、干涉检查环节的参考价值。很多新人建模时会把精力放在表面纹理、丝印文字的还原上，

　　反而忽略了核心安装尺寸的准确性，导致模型看着精致却没法用在实际的设计项目里。这款电容的建模还考虑了不同设计软件之间的格式兼容性，本体和引脚做了单独的实体拆分，方便工程师在做装配时根据需要调整引脚的弯折角度，适配不同的板型安装需求，比如有些卧式安装的场景，需要把电容本体弯折贴在PCB表面，这时候拆分的引脚实体就可以直接编辑弯折角度，不需要重新建模。另外本体底部的密封橡胶塞部分，建模时做了0.2mm的凸起，还原实际电容底部的密封结构，避免做底部空间检查时，误算电容和PCB表面的间隙，实际电容贴板安装时，橡胶塞部分会和PCB表面有0.1到0.2mm的间隙，不会完全贴死，这个细节如果忽略，在做灌封设计时就会出现灌封料量计算偏差的问题。
