黑色阳极氧化铝制斯通冷散热结构件

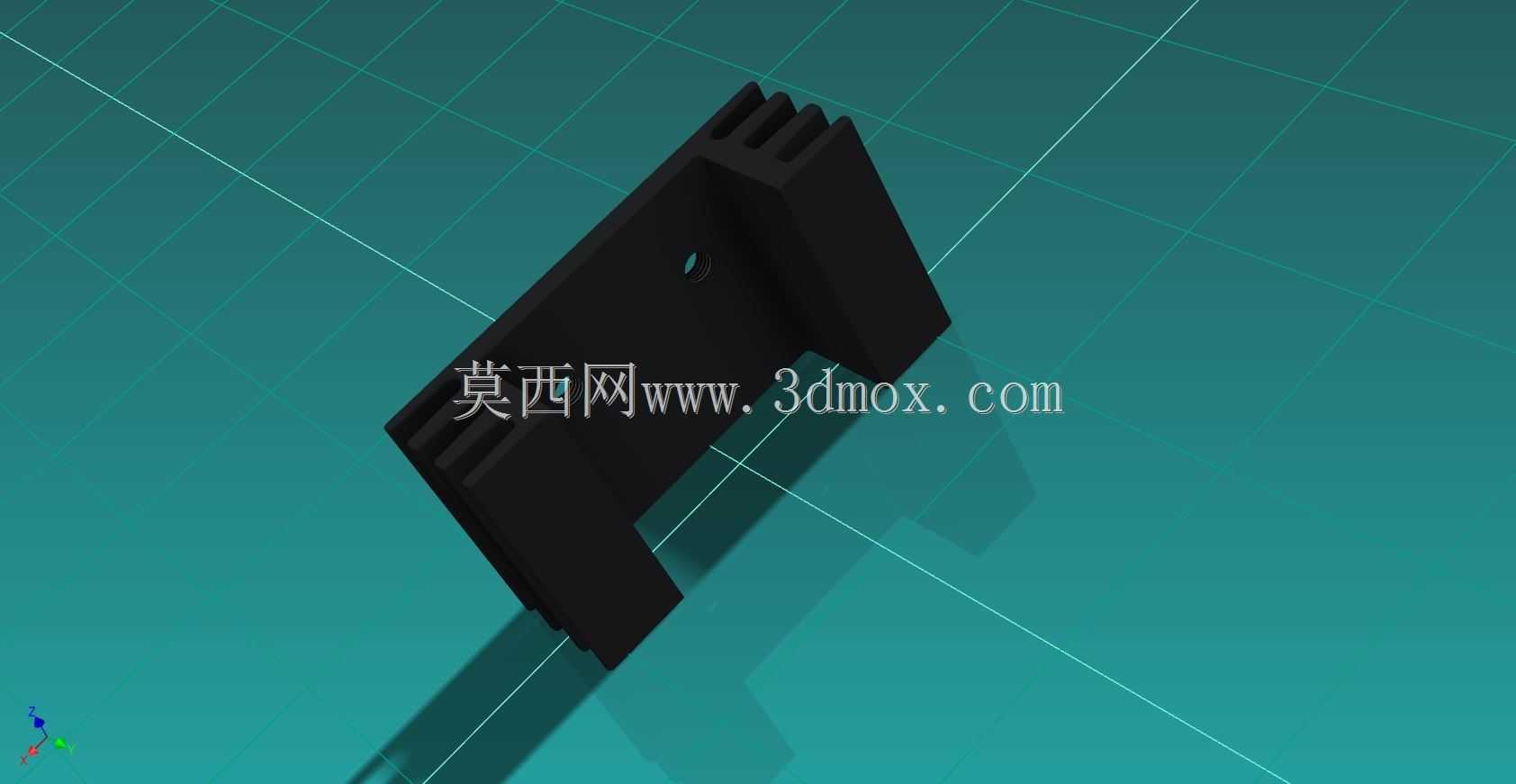

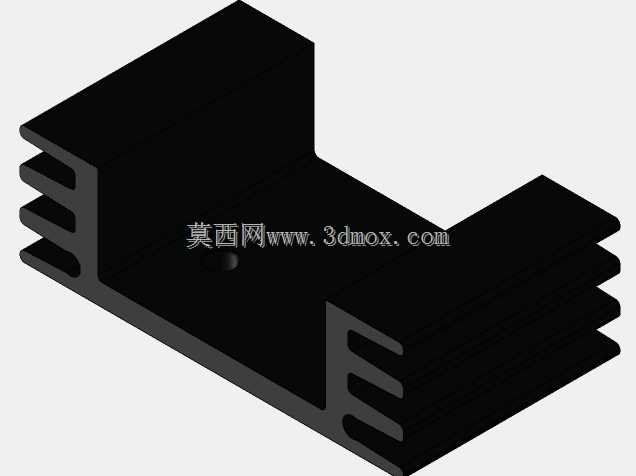

　　在中小功率电子器件的热管理场景中，这类带安装定位结构的铝制散热件是板载功率元件、小型工控模块、嵌入式控制板卡常用的被动散热解决方案，区别于通用挤压型材散热器，该款结构针对特定安装空间做了适配性的结构调整，能够在紧凑的设备内腔中完成热量传导与扩散，避免功率元件因结温过高触发降频、寿命衰减甚至热击穿故障。从结构形态来看，主体采用一体化铝制基材加工，表面做黑色阳极氧化处理，这层氧化膜一方面提升了铝材表面的辐射散热系数，在无强制风冷的密闭设备腔体内，能够通过热辐射形式将部分热量扩散到周边空气中，另一方面氧化膜的绝缘特性可以避免散热件与电路板上的裸露焊盘、元件引脚接触造成短路风险，同时黑色外观也适配多数工业设备内部的深色装配风格，减少装配后的视觉突兀感。结构上的单侧鳍片阵列是核心散热扩展面，鳍片的间距与高度经过匹配计算，既保证足够的散热面积与空气接触，又不会因为鳍片过密导致自然对流下的空气流通阻力过大，鳍片与主体基座之间为一体化结构，不存在接触热阻，能够将基座接触面上收集的热量快速传导到每一片鳍片表面，通过自然对流完成热交换。基座上预留的安装孔是定位装配的核心边界，安装时可以通过螺丝直接将散热件锁紧在发热元件对应的安装位上，基座与发热元件接触的平面需要保证足够的平面度，装配时配合导热硅脂或者导热垫片填充微观间隙，降低接触界面的热阻，保证热量能够顺畅从发热元件传导到散热件基座。两侧的折边结构一方面提升了整个散热件的结构刚性，避免薄型铝材在装配、

　　运输过程中出现形变，导致接触面贴合不良，另一方面折边形成的围挡结构可以在一定程度上引导自然对流的空气流向，让空气能够顺着鳍片间隙流动，提升自然散热的效率。在实际选型应用中，这类定制化结构的散热件多用于安装空间受限的场景，比如小型PLC扩展模块、车载电子控制单元、工业通讯网关这类设备内部，这类设备的内部空间往往被电路板、接线端子、其他元件挤占，无法安装标准尺寸的型材散热器，这种适配特定安装边界的结构件能够在有限的空间内最大化利用可用散热面积，满足元件的散热需求。设计这类散热结构时，首先需要明确发热元件的热耗散功率、允许的最高工作结温、设备内部的环境温度范围，以此计算需要的总散热面积，再结合安装区域的长宽高边界、周边元件的避让要求，

　　调整鳍片的数量、高度、厚度，以及基座的外形轮廓，同时要预留安装孔的位置，保证装配时螺丝不会与下方电路板的走线、元件产生干涉，还要考虑加工工艺的可行性，这类结构既可以通过挤压型材后二次铣削加工成型，也可以通过整块铝材CNC加工成型，不同加工方式对应的成本、批量一致性有差异，小批量样机阶段多采用CNC加工快速验证结构，批量生产时可以开挤压模具配合少量后加工降低成本。黑色阳极氧化的工艺处理需要注意膜厚的控制，膜厚过薄会导致散热辐射系数不足、绝缘性能不够，膜厚过厚则会增加安装孔、接触面的尺寸公差，影响装配精度，因此加工过程中需要对关键装配尺寸做公差管控，保证安装孔的位置度、接触面的平面度符合装配要求。在装配环节，需要注意锁紧螺丝的扭矩控制，

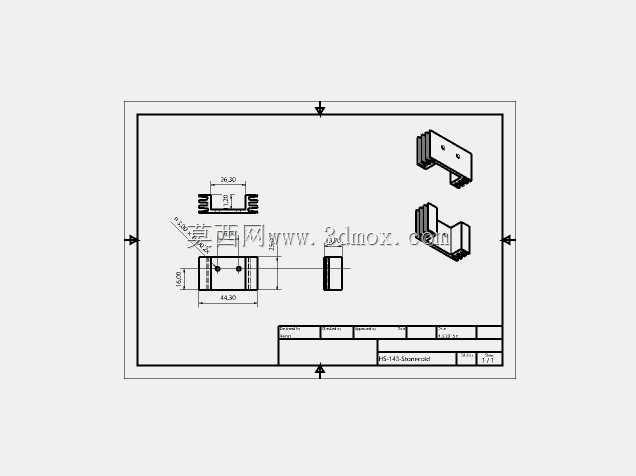

　　扭矩过大会导致散热件基座变形，反而降低与发热元件的接触面积，增大热阻，扭矩过小则会导致接触压力不足，界面热阻升高，同时要根据发热元件的发热面平整度选择合适厚度的导热界面材料，避免填充过厚导致额外的热阻叠加。这类散热结构没有运动部件，不存在磨损、故障风险，长期使用的可靠性很高，只要装配到位，能够在设备全生命周期内稳定完成散热功能，不需要额外的维护操作，非常适合对可靠性要求高、维护不便的工业类电子设备使用。在三维建模过程中，需要重点还原鳍片的阵列间距、安装孔的位置尺寸、折边的折弯半径、接触面的平面特征，这些尺寸直接影响后续的散热仿真验证与实际加工装配，建模时需要对装配干涉做提前检查，确认散热件安装后不会与周边的电容、接线端子、外壳结构产生碰撞，同时要预留足够的安全间隙，避免设备运行过程中因震动、热胀冷缩导致部件接触短路。
