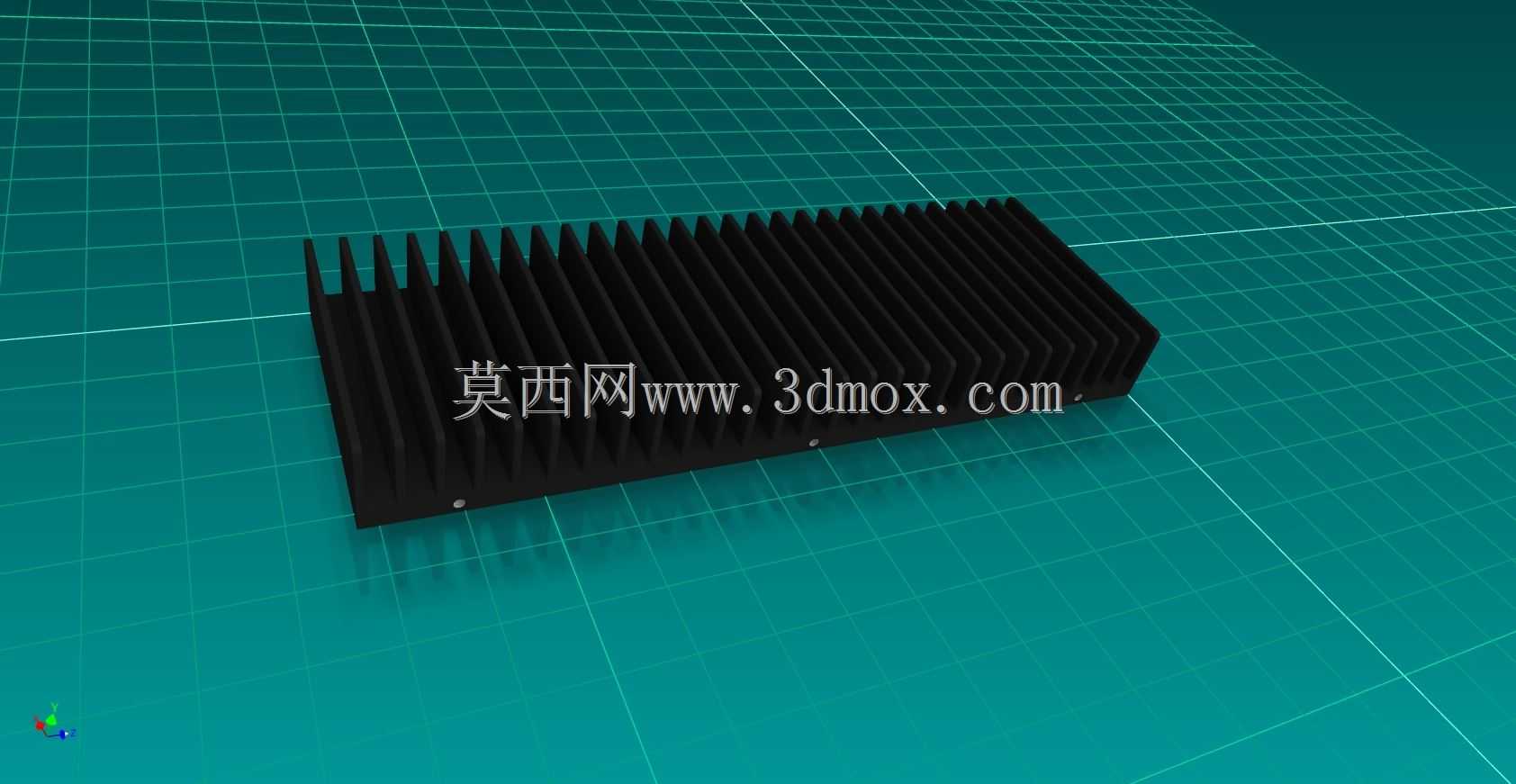

黑色阳极氧化铝制插片式散热器件

　　在工业控制板卡、中功率逆变模块、嵌入式工控主机这类长期连续运行的电子设备热设计环节，被动式铝挤散热器始终是可靠性优先场景下的首选方案，这款采用黑色阳极氧化表面处理的铝制散热器，就是针对密闭机箱内自然对流散热场景开发的成熟结构件。不同于带风扇的主动散热方案需要考虑供电、防尘、风扇寿命更换的问题，这类全铝被动散热件完全依靠自身鳍片结构拓展换热面积，通过空气自然流动带走器件工作产生的热量，没有运动部件也就不存在机械故障风险，在无人值守的户外通讯设备、工业控制柜内部功率器件散热场景中，这类结构的应用占比非常高。从结构设计逻辑来看，这款散热器采用成熟的直列式平行鳍片布局，鳍片间距经过自然对流场景的优化，

　　既不会因为间距过小导致空气流通阻力增大形成滞流区，也不会因为间距过大浪费铝材体积、压缩有效换热面积，基板部分保持足够的厚度来保证热量的横向扩散效率，让发热器件传导到基板的热量能够快速均匀分布到每一片鳍片上，避免局部热量堆积导致的散热效率衰减。表面采用的黑色阳极氧化处理，并非单纯为了外观配色，黑色氧化膜层能够有效提升铝材表面的热辐射率，在自然对流场景下，辐射换热占整体散热量的比例可以达到三成以上，相比没有做氧化处理的裸铝基材，同等结构尺寸下散热效率能够提升15%到20%，同时氧化膜层本身具备优秀的绝缘性能与耐腐蚀能力，可以避免长期使用过程中铝材表面氧化发白、积灰导电带来的安全隐患，也能适应工业现场存在一定湿度、

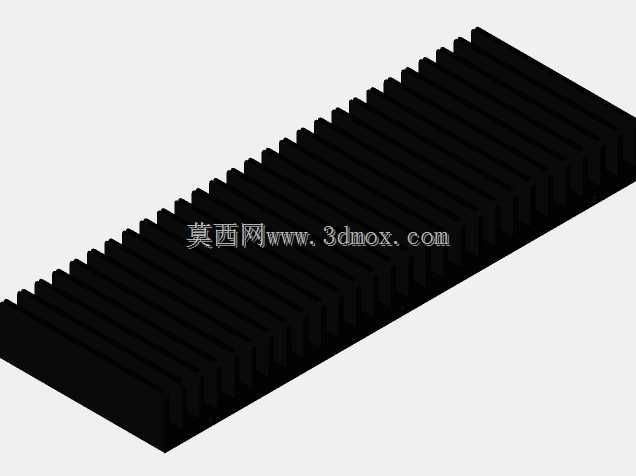

　　少量腐蚀性气体的复杂使用环境。尺寸边界上，这款散热器的长宽高参数为245mm、85mm、26mm，属于中等幅面的薄型散热件，26mm的整体高度适配内部空间局促的1U标准机箱、薄型壁挂式控制设备的安装空间，不会因为鳍片高度过高干涉机箱内部的板卡布局、走线空间；245mm的长度方向可以覆盖单排布置的多个功率器件，比如多颗并联的MOS管、整流桥堆，或者长条形的PTC加热模块、线性电源调整管，不需要拼接多个小尺寸散热器就能完成整排器件的散热覆盖，减少装配工序的同时也能避免拼接缝隙带来的热阻提升；85mm的宽度方向预留了足够的器件安装区域，基板背面可以根据发热器件的封装尺寸加工对应的安装孔位、导热衬垫贴合区域，

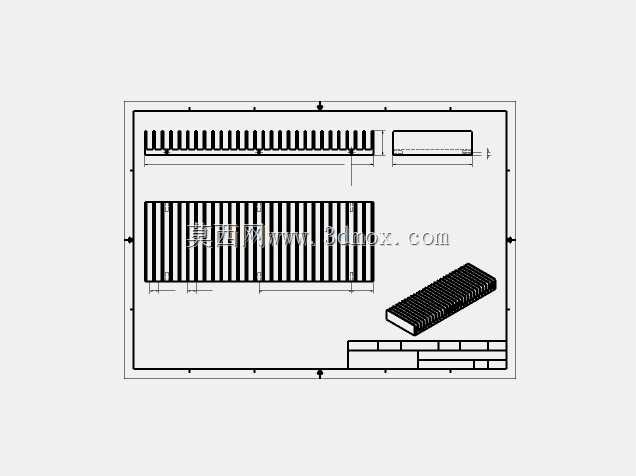

　　不需要额外做结构裁切就能适配多数常规封装的功率半导体器件。在实际选型装配过程中，这类散热器的安装边界需要提前在三维布局阶段做干涉校验：基板与发热器件的贴合面需要保证平面度公差控制在0.1mm以内，避免贴合间隙过大导致导热介质填充过厚增加热阻；鳍片的排布方向建议顺着机箱内部的空气自然流动方向，也就是热空气上升的竖直方向布置，让鳍片间的空气通道形成顺畅的烟囱效应，进一步强化自然对流的换热效率；安装固定时建议采用带弹簧垫圈的螺丝，保证长期温度循环变化下螺丝不会因为热胀冷缩出现松动，保持基板与发热器件之间的贴合压力稳定。不同于定制开模的特殊结构散热器，这类标准化尺寸的铝挤散热件不需要承担高额的模具开发成本，结构设计成熟，铝材挤压成型的工艺一致性好，批量生产的尺寸精度稳定，在中小功率电子设备的热设计中能够大幅缩短研发选型周期，只要热仿真计算的热阻参数匹配器件的发热功率与温升要求，就可以直接选用，不需要额外做结构改型。建模过程中需要注意还原鳍片的拔模斜度，铝挤工艺生产的鳍片根部与顶部存在微小的厚度差，不能做成上下等厚的理想结构，否则会和实际加工出来的零件存在尺寸偏差，影响后续的装配干涉检查；同时基板上预设的安装沉孔位置需要避开内部鳍片的连接筋位置，避免打孔时打穿鳍片导致结构强度下降，黑色阳极氧化的表面层厚度在建模时不需要单独做实体偏移，在工程图标注时统一注明表面处理要求即可，避免不必要的模型特征增加文件体量。
