马克莱文森N36音频功放铝制外壳结构

　　这款铝制壳体是面向高端音频功率放大器开发的承载结构，主要应用于家用HiFi音响系统、专业监听音频设备的主机承载场景，作为核心电路、散热模块、交互面板的集成安装载体，在音频设备的结构体系中承担防护、散热、电磁屏蔽、交互界面承载多重作用。从实际使用场景来看，这类铝壳功放通常放置于家庭视听室、专业录音棚监听工位、小型商用扩声系统的设备机柜中，外壳的结构精度直接决定内部电路板的安装稳定性，表面处理工艺也会影响设备长期使用的抗磨损、抗指纹留存表现，同时金属铝材质的天然电磁屏蔽特性，能够隔绝外界空间的电磁杂波对内部弱音频信号的干扰，避免功放输出出现底噪、电流声等影响听感的问题。

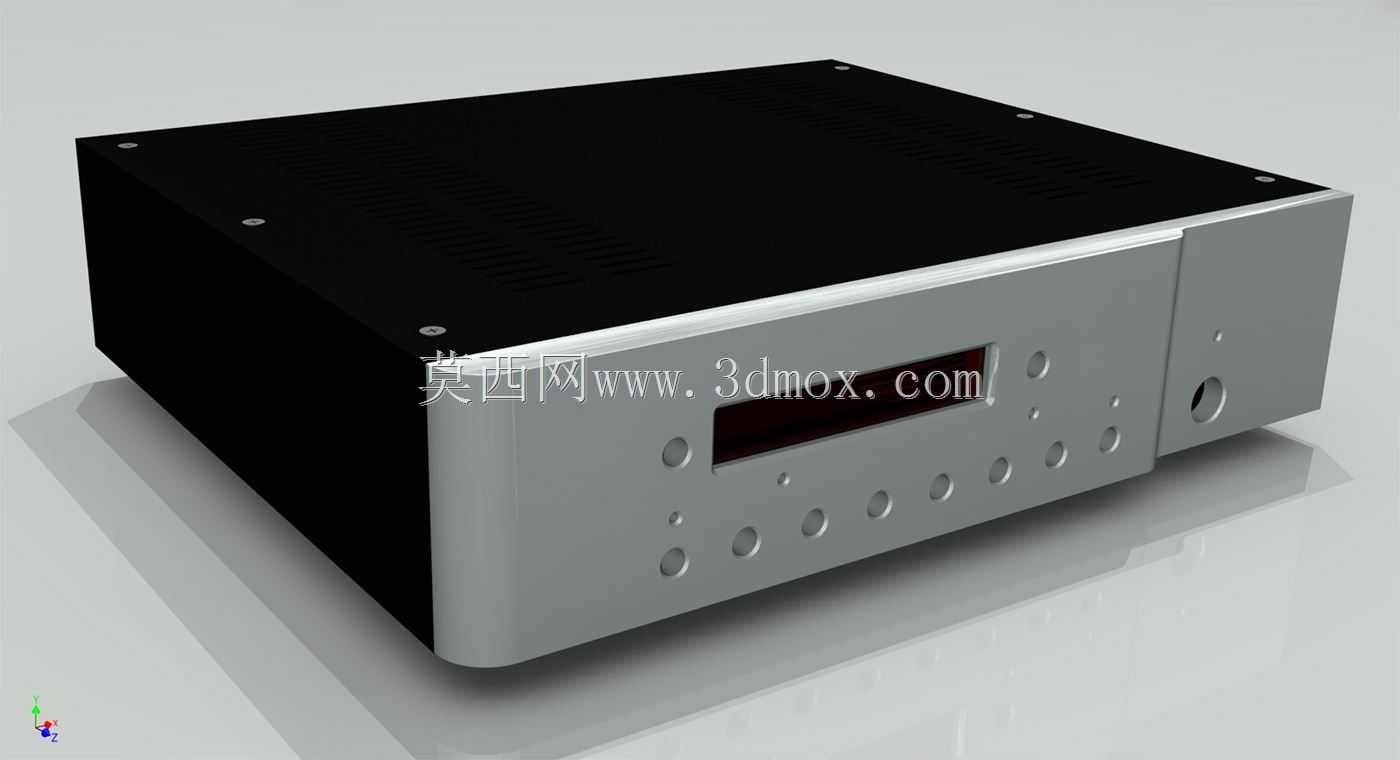

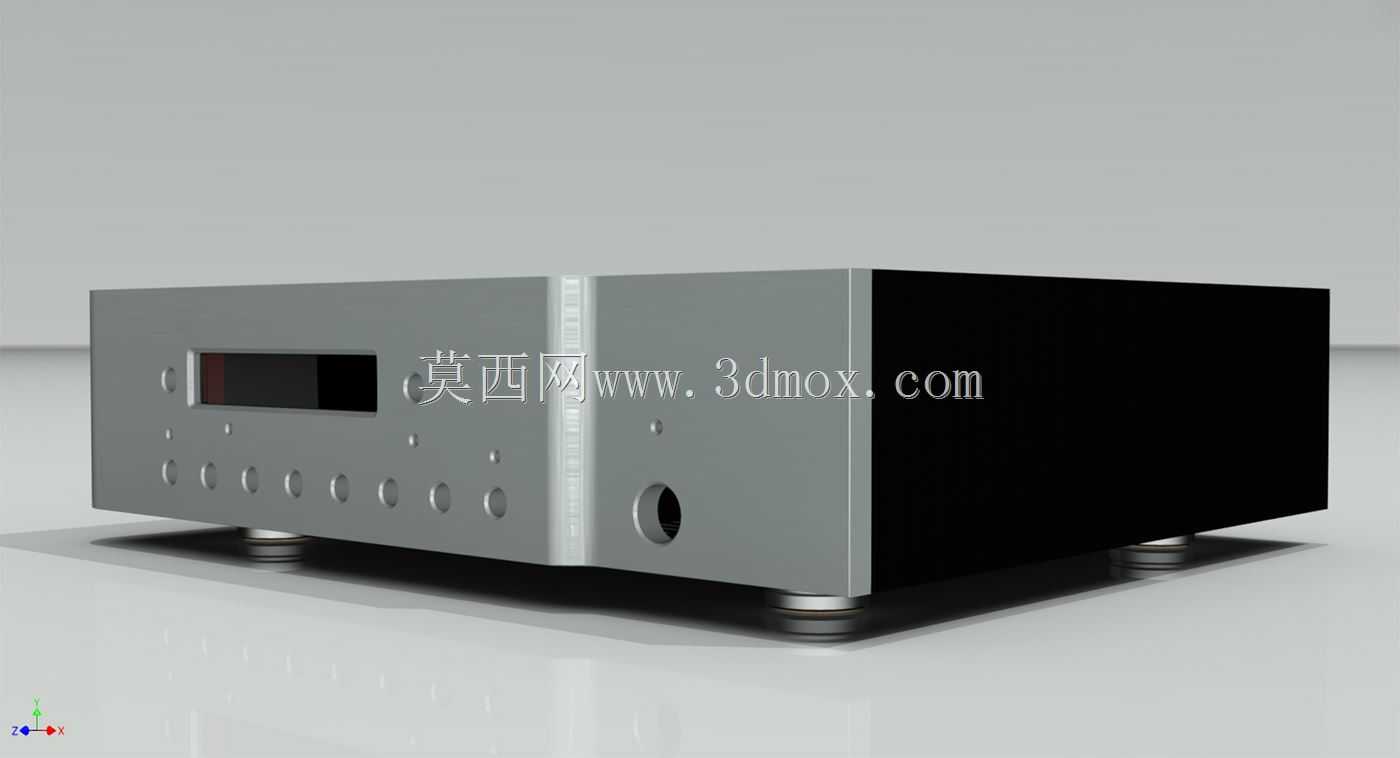

　　在功能特性设计上，壳体采用分体式组合结构，上盖为黑色哑光金属板材，侧边与前面板为拉丝铝材质，上盖预留规则排布的通风散热孔，对应内部功率放大管、变压器等发热元件的安装位置，能够在设备长时间高功率工作时形成自然对流散热通道，无需额外加装散热风扇即可满足甲类、甲乙类功放的散热需求，避免风扇运转带来的机械振动影响音频电路的工作稳定性。前面板区域预留了显示屏安装窗口，以及多组功能按键、调节旋钮的安装孔位，孔位排布按照人机交互的操作逻辑设置，常用的音量调节、输入切换旋钮位于操作顺手的右侧区域，电源开关、耳机接口等低频操作部件排布在侧边位置，符合日常使用的操作习惯。前面板的边角做了小半径圆弧过渡处理，既避免锐边在安装、搬运过程中划伤操作人员，也能让壳体的视觉质感更契合高端音频设备的设计定位。

　　从设计思路层面来看，这款壳体的结构完全围绕音频功放的实际工作需求展开，没有多余的装饰性结构，所有的结构特征都服务于功能实现。壳体的拼接位置采用隐藏式螺丝固定设计，固定孔位设置在壳体底部与背部，从正面、侧面观察看不到外露的螺丝头，保证外观的整体性。前面板与侧围的拼接处采用止口定位结构，装配时能够快速对齐位置，降低组装环节的对位难度，同时拼接缝隙可以控制在0.1mm以内，既提升外观精致度，也能避免缝隙过大导致电磁屏蔽效能下降。内部预留了电路板安装柱、变压器固定位、散热片安装槽的对应结构，安装柱的高度按照电路板上最高元件的高度预留安全间隙，避免元件与上盖接触造成短路风险，不同功能模块的安装位置做了分区隔离，强电供电区域与弱电信号区域之间预留屏蔽板安装槽，进一步减少内部电路之间的信号串扰。

　　在外形尺寸与安装边界上，这款壳体的宽度为440mm，高度为100mm，深度为350mm，是标准的19英寸机柜兼容宽度，既可以直接放置在桌面使用，也可以搭配机柜耳板安装到标准设备机柜中，适配多数视听场景的安装需求。壳体的底部预留了四个减震脚钉的安装孔位，安装脚钉后可以减少桌面传递的振动，避免振动传导到内部电路影响音质表现，背部预留了音频输入输出接口、电源接口、散热通风的对应开口位置，开口尺寸与位置完全匹配对应接口的安装尺寸，装配后接口与面板之间的缝隙均匀，不会出现接口歪斜、装配干涉的问题。壳体的板材厚度经过受力核算，上盖采用1.5mm厚度的铝板，侧围与前面板采用3mm厚度的铝板，既能够保证整体结构的刚性，在搬运、堆叠时不会出现形变，也能控制整体重量，避免设备过重给安装、搬运带来额外负担。在实际建模过程中，所有的孔位、安装柱、止口结构都按照实际加工公差做了补偿设计，折弯、冲压的工艺特征完全符合钣金加工的工艺要求，不需要额外修改即可直接用于生产加工，对应的装配间隙也按照实际装配公差预留，能够保证各部件组装时的顺畅度，不会出现过紧无法装配或者过松缝隙过大的问题。
