多功率规格槽孔铜引线电阻器三维结构

　　在各类电子控制板卡、电力采样回路、工业设备驱动模块的硬件设计环节，直插式功率电阻是选型频次极高的被动器件，这类电阻承担着限流、分压、负载匹配、浪涌吸收的核心作用，不同功率等级的电阻对应不同的散热需求与安装空间，在做PCB布局、结构干涉检查、整机装配仿真时，精准的三维模型能大幅减少打样阶段的装配冲突问题。

　　本次建模的电阻覆盖三个常用功率档位，分别对应0.25W、1W、2W的额定耗散功率，不同功率档位的引脚节距做了明确区分：0.25W规格引脚中心距为10.16mm，1W规格引脚中心距为15.24mm，2W规格引脚中心距为20.32mm，引脚直径随功率提升对应加粗，保证载流能力与机械强度匹配额定工作电流，引脚采用镀锡铜导线材质，折弯角度适配常规波峰焊、手工焊的插装需求，折弯处的圆角处理避免应力集中导致引脚断裂，也符合批量生产时的自动插件机进料公差要求。

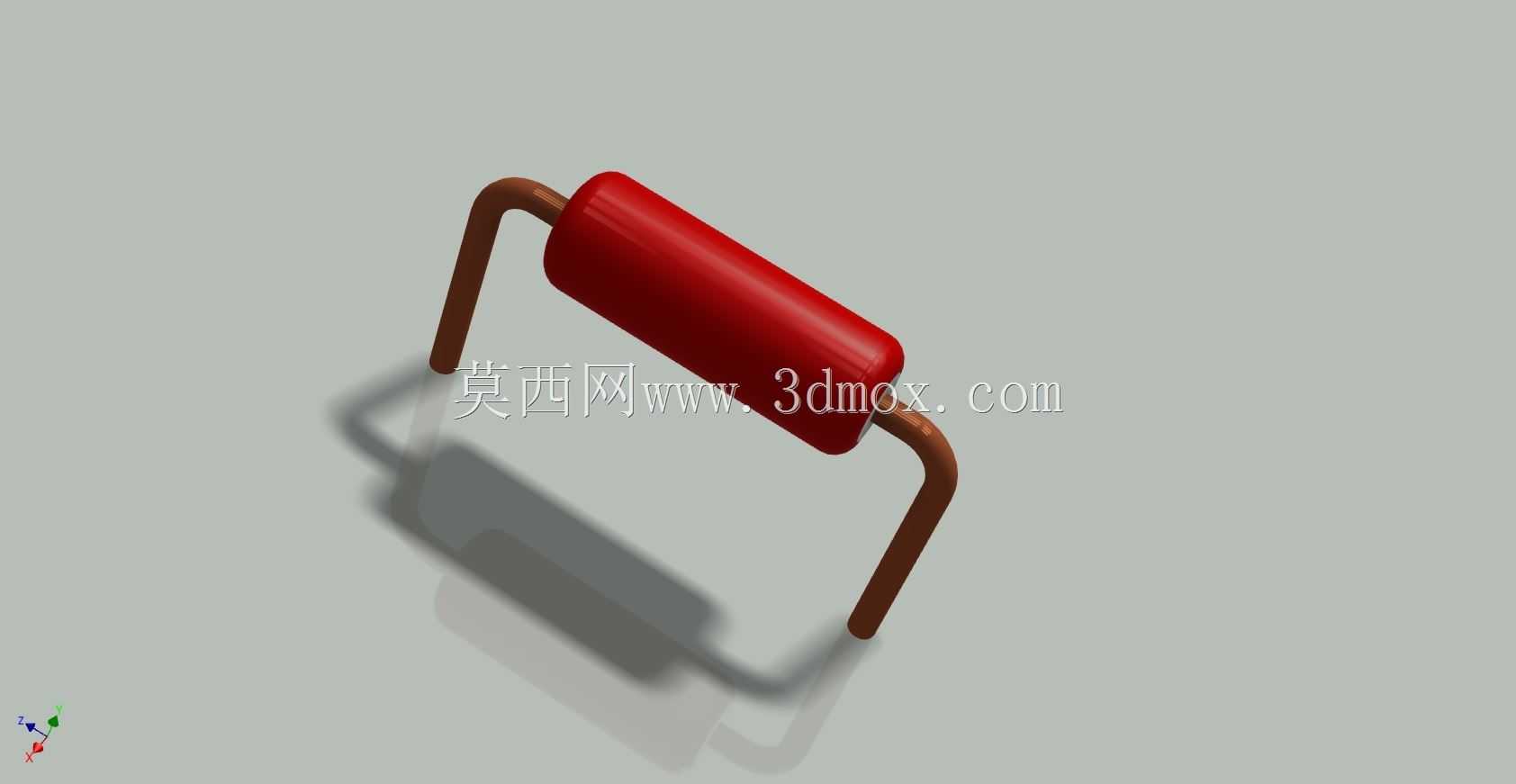

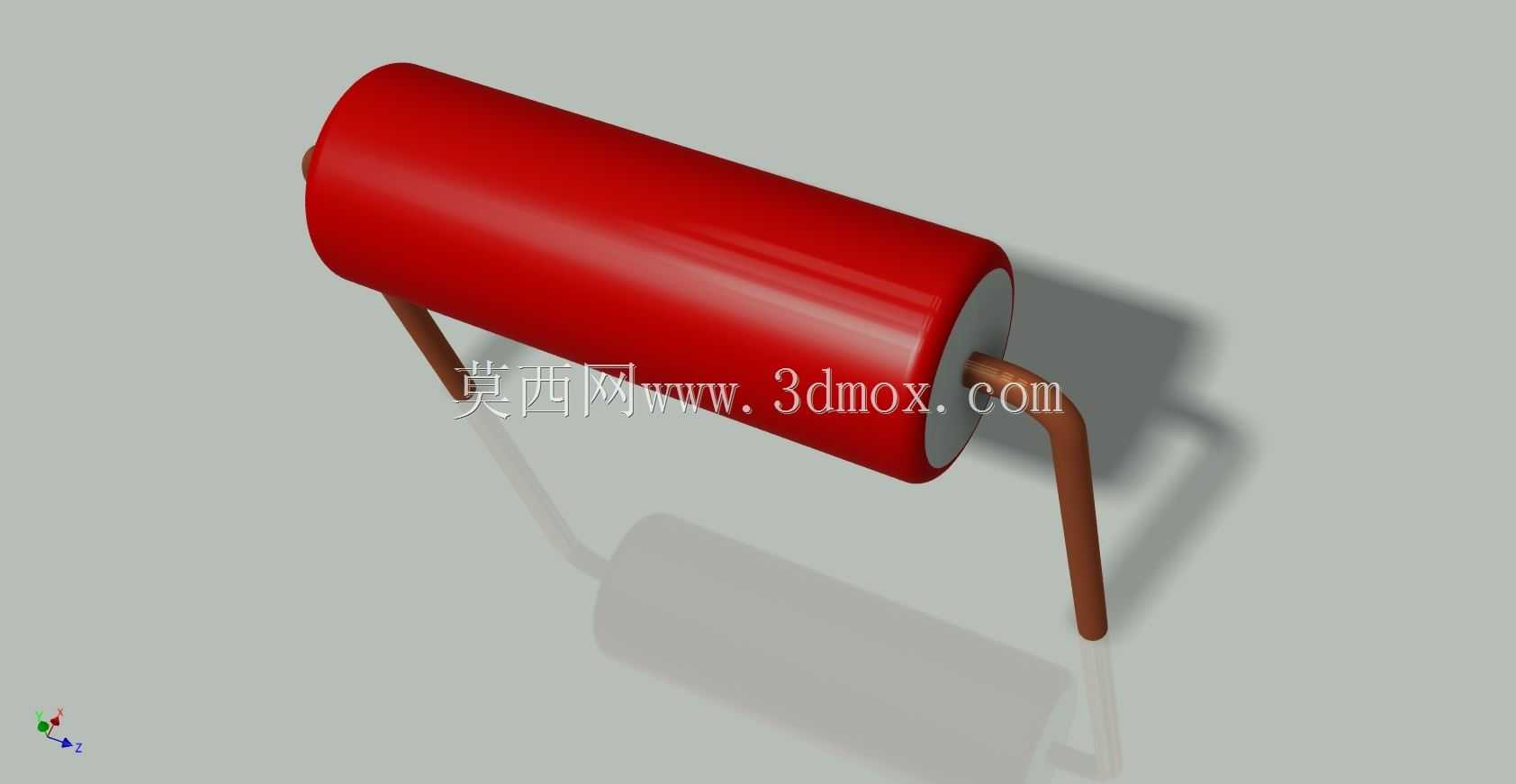

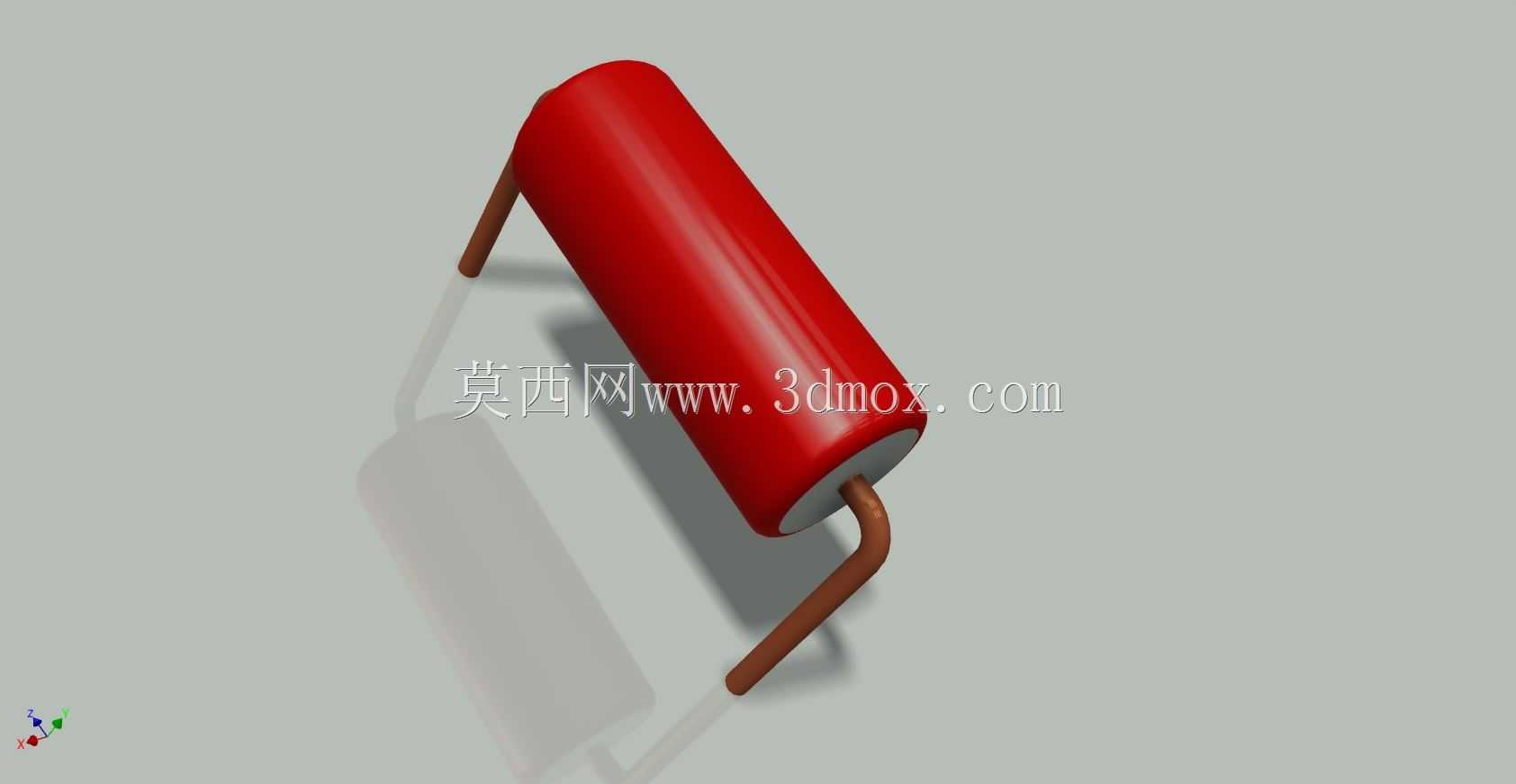

　　电阻本体采用圆柱形环氧封装结构，红色阻漆层是行业通用的碳膜/金属膜功率电阻标识色，本体长度与直径随功率等级递增，2W规格的本体散热面积最大，可在自然对流条件下满足额定功率下的温升要求，无需额外加装散热片。建模过程中严格还原了槽孔安装的适配特性，引脚位置对应PCB上2.54mm标准网格的通孔坐标，也就是行业内通用的100mil网格间距，设计时可直接对齐PCB布局的标准格点，无需额外调整坐标偏移。

　　从结构设计的实际场景来看，这类电阻的三维建模需要重点关注几个边界条件：首先是引脚伸出本体的长度，要匹配常规PCB板厚1.6mm、2.0mm的焊接伸出量要求，引脚末端做了轻微的倒角处理，方便自动插件时的导正；其次是本体与引脚的同轴度，模型中保证了电阻本体中心与两引脚连线的同轴度误差控制在0.1mm以内，和实际量产器件的形位公差保持一致，避免结构仿真时出现虚假干涉；另外还还原了器件的投影轮廓，在做整机内部布线、绝缘距离校核时，可直接测量电阻本体与周边器件、结构件的电气间隙，满足安规设计的距离要求。

　　在实际设备应用中，这类电阻广泛出现在开关电源的输出采样回路、变频器的制动泄放回路、工控板的输入限流回路、家电控制板的电压检测回路中，不同功率档位的选型依据是回路的实际耗散功率，通常设计时会预留1.5-2倍的功率余量，避免电阻长期过热导致阻值漂移。建模时特意区分了三个功率规格的外形差异，没有做统一缩放处理，而是参照实际量产器件的尺寸参数构建，保证每个规格的本体尺寸、引脚线径、折弯半径都和实物一致，设计人员选型时可直接调用对应规格的模型，放入装配体中就能直接检查安装空间是否足够，是否会和周边的电容、芯片、接线端子等器件产生位置冲突。

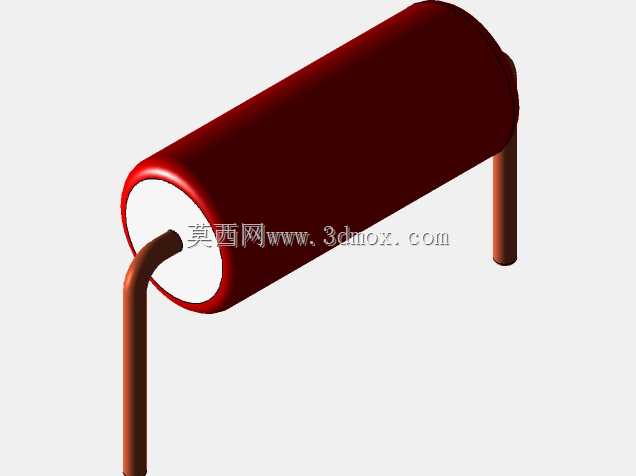

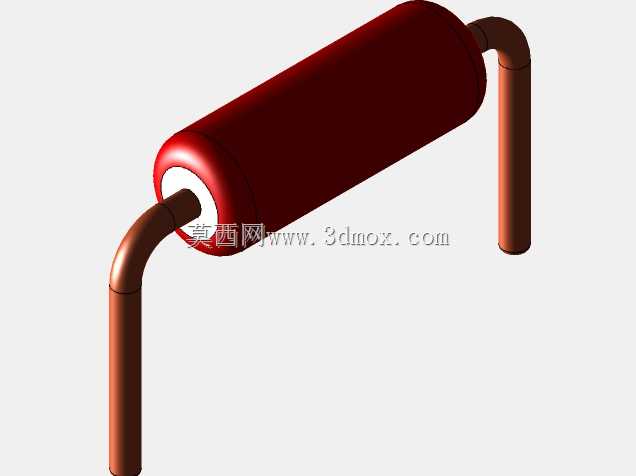

　　从建模逻辑上，先构建电阻本体的圆柱特征，再根据不同功率的节距参数绘制铜引线的折弯路径，扫描生成引脚实体，最后赋予对应材质的外观属性，本体的阻漆层做了半哑光的质感还原，铜引线做了镀锡后的金属质感处理，投影关系也和实物放置状态一致，可直接用于产品宣传图、装配示意图的渲染输出。在安装边界上，三个规格的电阻均采用卧式插装方式，安装后本体距离PCB板面的高度根据引脚折弯高度确定，0.25W规格本体离地高度约3mm，1W规格约4mm，2W规格约5mm，这个高度既保证了焊接时的焊锡流动空间，也能让电阻本体下方留出空气对流的通道，提升散热效率，同时避免本体直接贴在PCB丝印层或阻焊层上，长期高温工作时损伤PCB板材。

　　对于硬件结构工程师来说，这类标准器件的精准三维模型能大幅提升设计效率，不需要每次选型都手动测绘器件尺寸，也避免了因尺寸误差导致的样板装配失败问题，尤其是在高密度布局的控制板上，电阻的本体长度、引脚位置如果和实物有偏差，很容易出现和周边电解电容、接插件的干涉，导致样板需要飞线或者打磨器件才能装配，拖慢研发进度。这个模型在构建时充分考虑了设计端的实际需求，所有关键安装尺寸都和行业通用的量产器件保持一致，可直接导入各类三维设计软件中使用，适配不同的设计场景。
