6.3mm直径直插铝电解电容三维结构

　　做消费类电子板卡布局的时候，最容易忽略的就是直插电解电容的安装干涉问题，很多刚入行的结构工程师画PCB封装只看 datasheet 上的标称直径，忽略电容本体卷绕后的外层塑封公差、引脚打弯后的外扩余量，最后样机组装的时候要么电容顶到外壳筋位，要么引脚和相邻贴片元件焊盘短路，返工改板的成本比前期做精准三维适配高好几倍。这款直径6.3mm的直插电解电容，是小功率电源板、音频前级电路、工控信号板上用量极大的通用无源器件，日常做板卡三维预装配的时候，必须把这类元件的真实外形做准，才能提前排查布局冲突。

　　从实际电路功能来说，这类小体积电解电容主要承担三个核心作用：其一是整流后的电源滤波，在小功率AC-DC模块、DC-DC降压电路的输出端，靠自身大容量特性滤除低频纹波，给后级芯片提供平稳的供电；其二是信号耦合，在音频放大电路的级间位置，隔断直流分量传递交流音频信号，避免前后级工作点互相偏移；其三是瞬态储能，在继电器驱动、蜂鸣器驱动这类瞬时拉流的负载旁，快速补充电流缺口，避免电源电压瞬时跌落导致主控复位。和同容量的贴片电解、钽电容相比，直插铝电解的耐浪涌电流能力更强，成本更低，哪怕是现在SMT工艺普及的产线，在成本敏感、可靠性要求高的民品、工控板卡上，这类直插电容依然是不可替代的选型。

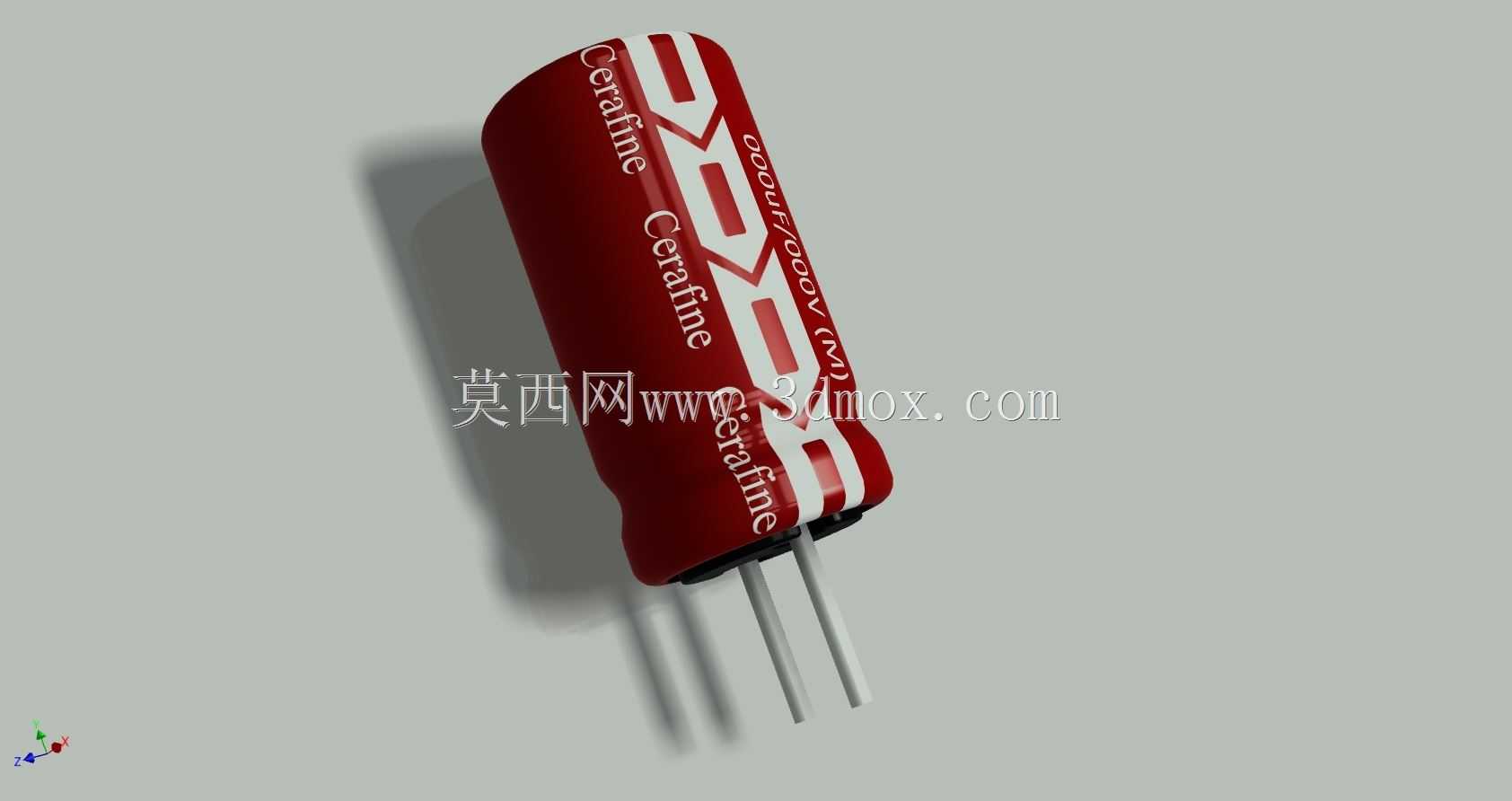

　　做这个三维模型的时候，首先要还原的是电容本体的真实结构：外层是红色PVC热缩套管，上面印刷的品牌标识、极性标记、耐压容量参数都要和实物比例一致，尤其是负极侧的白色标识条，是生产插件时的对位基准，做模型的时候必须准确做出这个特征，方便后续和PCB封装的极性标记对位，避免插件时插反极性导致电容上电爆浆。本体内部的铝壳卷绕结构不需要做细节还原，但外层的圆柱度要符合实际生产公差，不能做成完美正圆——实际量产的电解电容卷绕后外层塑封会有轻微的合模棱边，直径最大处比标称值大0.1-0.2mm，做模型的时候把直径设为6.3mm的基础上预留0.2mm的安全间隙，才能匹配实际生产的元件公差。

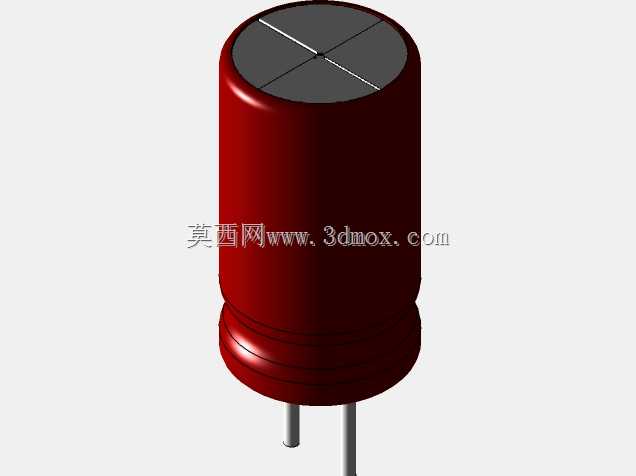

　　尺寸边界是这类元件建模最需要注意的部分，本体直径6.3mm，本体高度11.5mm，这个高度是从铝壳底部到套管顶端的总高度，不包含引脚伸出长度；两个引脚的中心距是2.5mm，刚好适配标准2.54mm间距的万能板、PCB焊盘，引脚直径0.6mm，伸出本体底部的长度留3mm足够满足波峰焊的吃锡要求，同时要注意引脚不是垂直于本体底部完全平行伸出的，实际生产中引脚会有轻微的外张角度，建模的时候给引脚加0.5度的外斜，才能还原真实插件后的状态，避免做装配仿真时出现引脚和焊盘过盈的错误。另外电容顶部的防爆刻痕也要做出来，这是铝电解电容的安全结构，当内部电解液受热汽化压力升高时，刻痕处会优先开裂泄压，避免电容爆炸，做结构布局的时候，电容正上方不能有金属构件、导线直接压在防爆阀位置，要预留至少2mm的泄压空间，这个细节在做整机三维布局的时候必须考虑到，很多工程师做布局只看XY方向的占位，忽略Z向的安全空间，最后做可靠性测试的时候出问题。

　　从安装场景来说，这类电容有两种常见的安装方式：一种是垂直直插，引脚穿过PCB焊盘后在背面剪脚焊接，这种安装方式占板面积最小，适合板卡空间紧凑的产品，但要注意本体高度不能超过外壳内部的净空高度；另一种是打弯卧式安装，把引脚打90度弯让电容本体贴在PCB表面，这种方式可以降低整体安装高度，适合薄型外壳的产品，但打弯位置要距离本体根部至少1.5mm，避免掰动引脚的时候把电容内部的卷绕层引线扯断，建模的时候可以把卧式安装的姿态也做适配，方便不同布局场景下调用。日常做板卡三维库的时候，这类通用直插元件的模型精度直接决定了后续整机装配的一次成功率，不需要做过度的细节渲染，但关键的安装尺寸、极性特征、安全间隙边界必须准确，才能真正给结构设计、PCB布局提供参考，避免后期打样的反复修改。
