ULA火箭配套连接支架结构设计

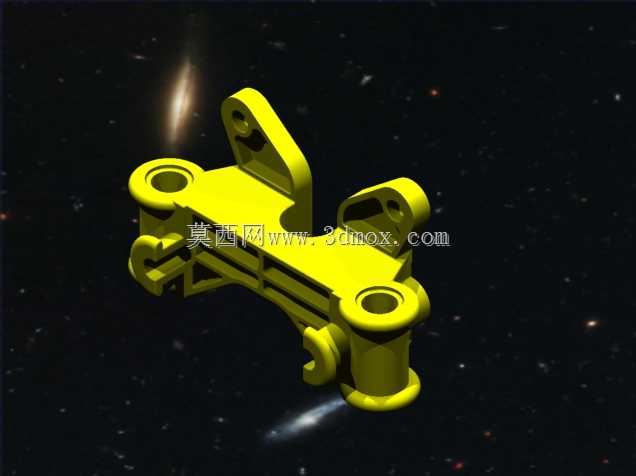

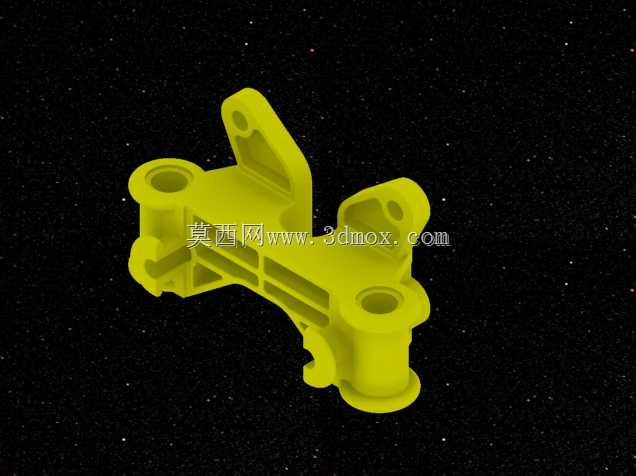

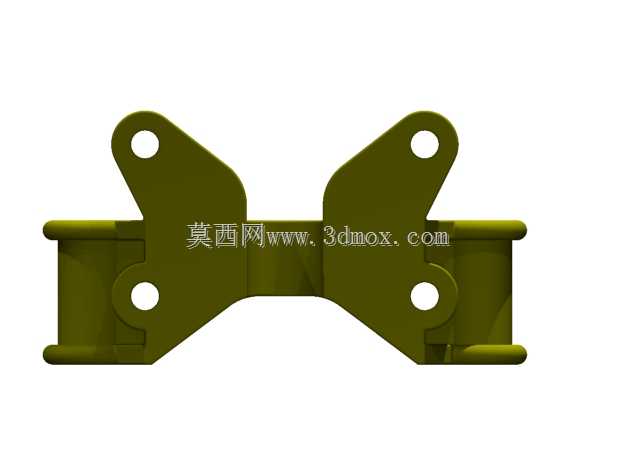

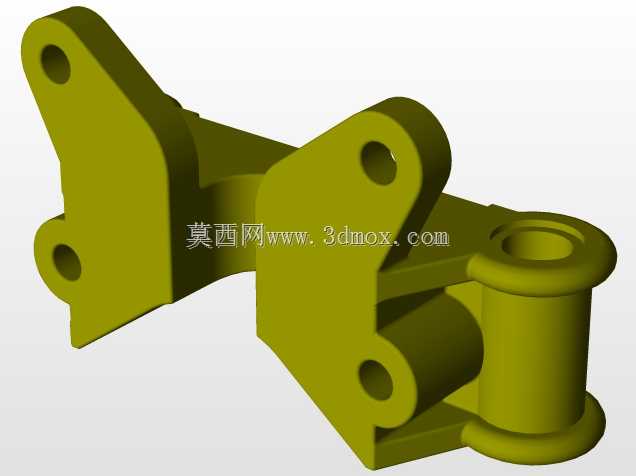

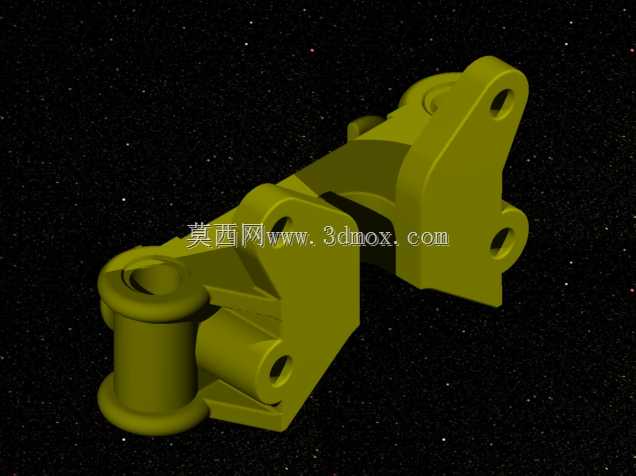

　　在航天发射配套的地面勤务与箭体附属结构体系中，这类连接支架承担着管线固定、小型外设挂载的核心作用，区别于箭体主承力的大型结构件，这类支架往往分布在箭体表面的不同工位，既要适配箭体曲面的安装基准，又要在发射阶段的强振动、温度交变环境下保持足够的连接可靠性，不能出现松动、形变过量导致挂载部件移位的问题。从结构设计逻辑来看，该支架采用了多安装耳座的布局形式，三个带通孔的柱状连接端分别对应不同的对接接口，其中两个同轴度要求较高的孔位用于和箭体预设的安装基座配合，通过螺栓实现刚性固定，剩余的带卡槽结构的连接端则用于卡接固定管线束或者小型传感组件，不需要额外的紧固件就能实现快速装配，能压缩地面总装阶段的操作时长。

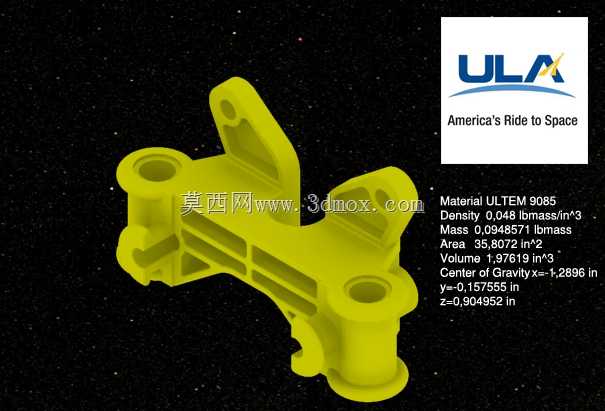

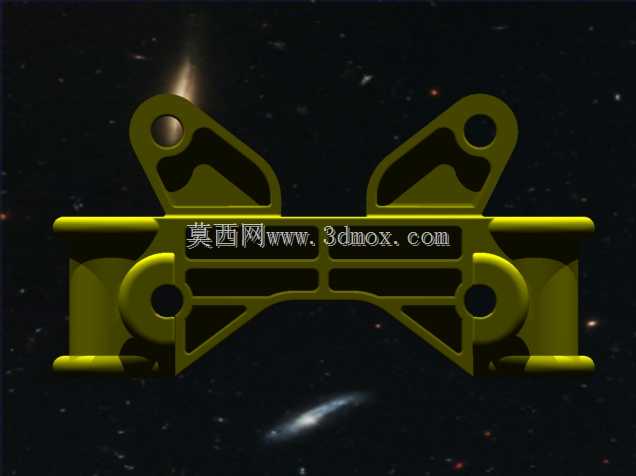

　　设计过程中特意在支架的主体受力段做了镂空的加强筋布局，没有采用整块实体的结构形式，一方面是为了尽可能降低结构自重，减少箭体的无效载荷，另一方面筋条的走向完全贴合应力传递路径，从主安装孔位向各个连接分支延伸，在振动工况下能把局部的集中应力均匀分散到整个支架主体，避免应力集中导致的结构断裂。考虑到航天场景下的材料性能要求，该支架选用的高性能工程塑料材质本身具备低密度、高强度的特性，同时耐高低温性能优异，不会在地面高温暴晒或者高空低温环境下出现材质脆化、蠕变的问题，相比同结构的金属件，重量能降低六成以上，同时不需要做额外的表面防腐处理，能适应沿海发射场的高盐雾环境。从安装边界来看，支架的三个安装孔位的相对位置公差控制在较高精度等级，

　　和箭体基座对接时不需要额外修配就能直接装配，主体结构的外轮廓做了全圆角过渡处理，没有尖锐的棱角，一方面能避免装配过程中划伤操作人员或者相邻的管线外层，另一方面在气动载荷作用下，圆角结构能减少气流冲刷带来的局部阻力，也不会因为尖锐边缘产生应力集中点。支架上预留的卡槽结构尺寸经过匹配设计，刚好能卡入对应直径的航天专用管线，卡接后的抱紧力经过校核，在发射阶段的过载加速度下不会出现管线滑脱的问题，同时卡槽的开口处做了导向倒角，装配时不需要额外工具就能把管线压入卡槽，提升现场装配的效率。在结构校核阶段，针对支架的受力场景做了多工况的仿真验证，包括发射阶段的纵向过载、横向振动、温度交变下的形变匹配，所有安装孔位的形变量都控制在允许范围内，

　　不会因为支架形变导致对接螺栓出现附加弯曲应力，也不会因为形变导致卡接的管线出现挤压变形影响介质输送。这类支架虽然属于箭体上的小型结构件，但每一处的结构细节都直接关系到发射流程的可靠性，设计过程中没有冗余的结构，每一处筋条、每一个孔位、每一个卡槽都对应明确的功能需求，在满足承载、安装、固定功能的前提下，把自重控制到最低，同时兼顾装配效率和环境适应性，完全匹配航天发射场景下对零部件的严苛要求。
