航天运载器管路连接固定支架结构

　　在航天运载器的箭体结构布局中，管路系统承担着推进剂输送、增压气体传输、温控介质循环的核心功能，这类管路在箭体飞行阶段要承受过载冲击、发动机振动传递、温度交变带来的形变应力，一旦固定结构失效，轻则引发管路泄漏导致任务推迟，重则直接造成飞行任务失败，因此配套的固定支架是箭体结构中数量多、可靠性要求极高的一类零部件。本次涉及的这款支架，就是针对运载火箭箭体内部中等管径管路的固定需求设计的，区别于地面工业设备的管路固定件，航天场景下的支架首先要满足严苛的重量控制要求，在保证结构强度的前提下尽可能去除非必要的材料冗余，同时还要适配箭体内部的安装空间边界，避免和周边的线缆、其他管路、设备舱壁产生干涉。从结构形态来看，

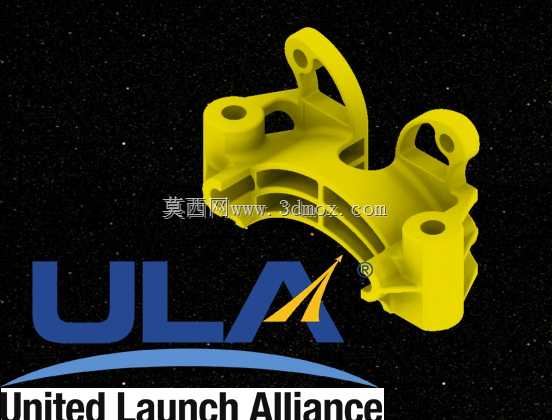

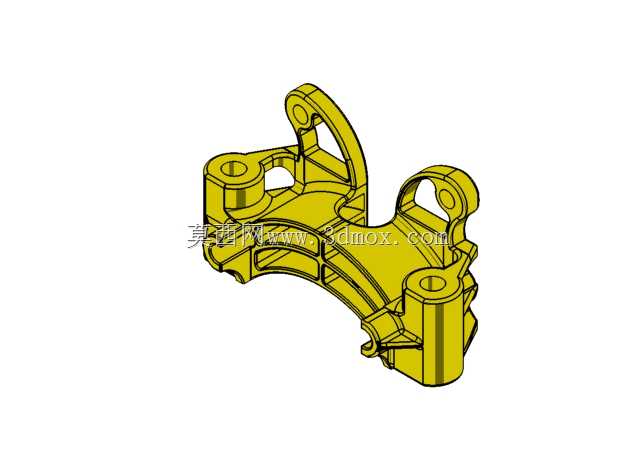

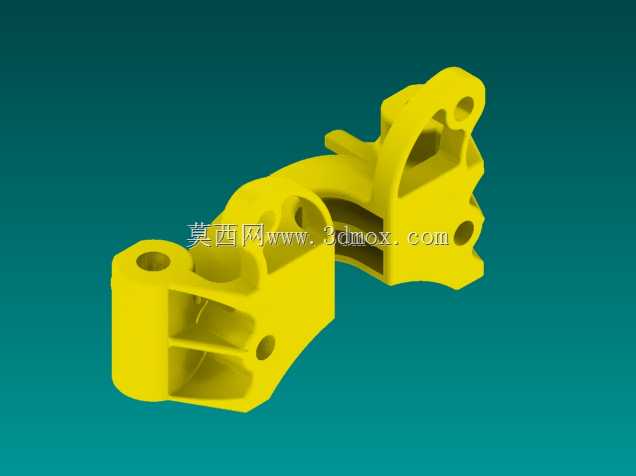

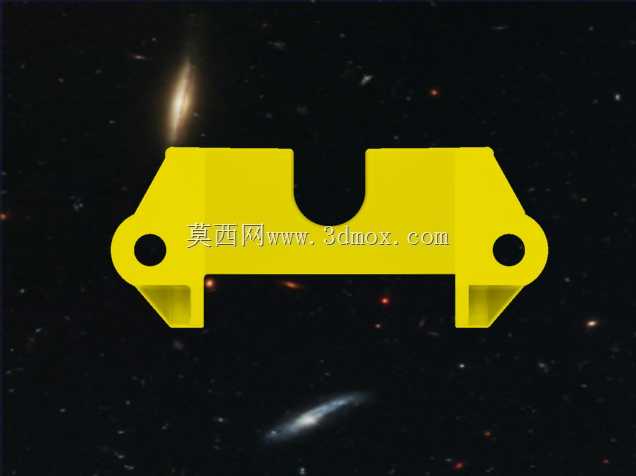

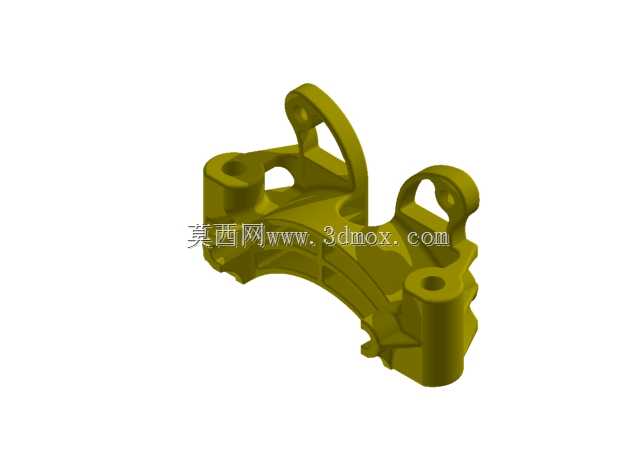

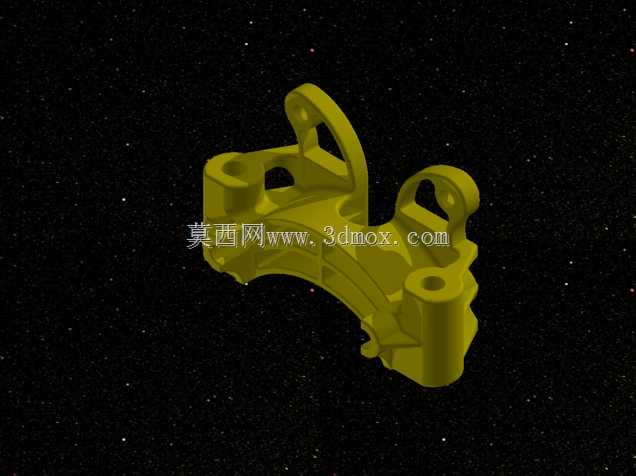

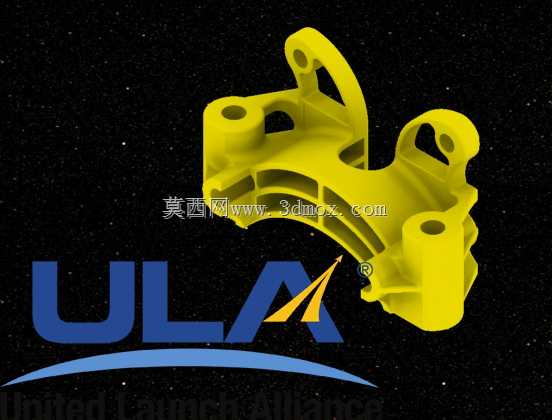

　　这款支架采用了分体抱合式的基础构型，下半部分为适配管路外径的弧形承托面，上半部分设置了带安装孔的连接耳片，两个对称分布的耳片可以通过标准紧固件实现和箭体安装基点的连接，同时支架上预留的镂空结构并非随意开设，而是经过拓扑优化后去除低应力区域材料的结果，既能够降低整体结构重量，还可以减少温度交变下的应力集中问题，避免支架在高低温循环环境下出现疲劳裂纹。在实际安装场景中，这类支架的安装边界需要和箭体上的预装接口严格匹配，耳片上的安装孔位公差需要控制在极小的范围内，保证装配时不需要额外修配就能够顺利对位，同时弧形承托面的弧度需要和被固定管路的外径完全贴合，避免出现局部点接触导致的管路应力集中，长期振动下磨损管路外壁。设计过程中，

　　首先需要根据被固定管路的工作载荷计算支架需要承受的最大作用力，包括飞行过载下的管路惯性力、发动机传递过来的振动载荷、管路热胀冷缩带来的附加作用力，在此基础上确定支架的壁厚、耳片厚度、安装孔的间距等核心参数，同时还要考虑材料的比强度特性，选用航天领域常用的高强度轻质合金材料，兼顾强度和重量要求。支架上的各个过渡位置都采用了圆角过渡设计，没有尖锐的直角结构，一方面是为了减少加工过程中的应力集中，另一方面也避免安装过程中尖锐边角划伤操作人员或者周边的管路、线缆保护层。在实际的箭体总装流程中，这类支架会提前预装在箭体舱段的对应安装基点上，后续管路布设时直接卡入支架的弧形承托面，再通过配套的卡箍或者绑带完成固定，部分需要经常拆装检修的管路段，

　　对应的支架还会在连接位置设置快拆结构，减少检修时的操作步骤，缩短地面测试准备的时间。不同于民用领域的通用支架，航天用的这类固定支架还要经过严格的环境试验验证，包括振动试验、冲击试验、高低温循环试验、强度拉压试验，确保在火箭飞行的全流程工况下都能够保持可靠的固定效果，不会出现松动、断裂、变形的问题。从安装适配性来看，这款支架的安装基点布局适配箭体上常见的桁条安装接口，不需要对箭体原有结构进行额外改造就能够直接装配，弧形承托面的尺寸覆盖了运载火箭上常用的中等直径输送管路，能够适配多种不同介质的管路固定需求，在同型号箭体的不同舱段中都可以通用，减少零部件的种类数量，降低生产和仓储的管理成本。结构设计上，支架的受力路径经过了专门优化，管路传递过来的载荷会通过弧形承托面均匀分散到两侧的连接耳片上，再通过安装紧固件传递到箭体主体结构上，整个受力路径没有明显的应力突变点，保证长期受载下的结构可靠性，同时支架表面会做专门的氧化防护处理，避免在地面存储和飞行过程中出现腐蚀问题，影响结构强度。
