低多边形结构工业传动滑轮设计

　　日常做传动方案选型时，这类带轮结构最常出现在中小载荷的动力传递场景里，从轻型输送线的从动端、小型风机的动力输入，到教学演示台架的传动单元，都能见到同结构滑轮的应用。它的核心作用是改变皮带传动的走向、调整传动包角，或是在长距离皮带传动中做张紧支撑，避免皮带运行中出现跳齿、打滑的问题。

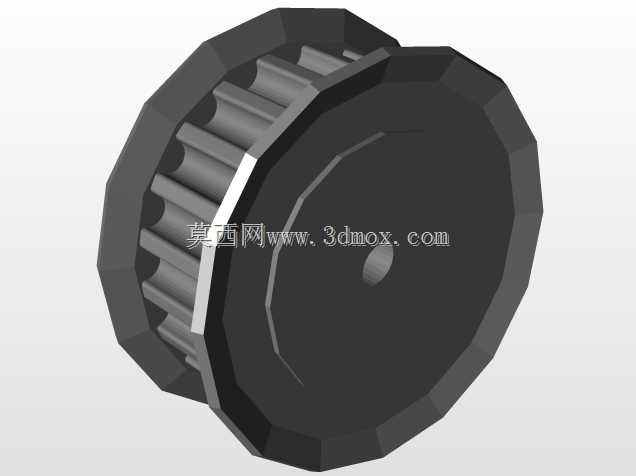

　　这次做的低多边形版本，没有做曲面光顺的圆滑过渡，所有轮面、轮辐的曲面都用平面面片拼接而成，这种建模思路一方面是为了适配实时渲染场景的性能需求，比如工业仿真演示、虚拟实训场景里，大量同规格零件加载时，低模能大幅降低显卡的三角面计算压力，不会出现画面卡顿掉帧的情况；另一方面，这种结构也完全保留了实际零件的安装边界与功能特征，不会因为简化建模丢失关键的装配尺寸。

　　从结构设计逻辑来看，这个滑轮采用了轮缘、腹板一体的结构，没有做额外的减重孔，适合小尺寸规格的传动场景，轮缘的槽型尺寸匹配标准平皮带的截面宽度，槽深刚好能容纳皮带厚度的三分之二，既保证皮带运行时不会从槽内脱出，又不会因为槽过深导致皮带底部与轮槽底接触摩擦，降低传动效率。腹板部分的厚度根据轮径大小做了等比例设计，轮缘位置做了轻微的倒角处理，避免装配时尖锐边缘割伤皮带表面，延长皮带的使用寿命。

　　实际安装时，这个滑轮的中心孔为标准光孔设计，可配合键槽与传动轴做周向固定，两端可加装轴套或是挡圈做轴向限位，安装时需要保证轮槽的中心面与配对带轮的中心面处于同一平面，平面度误差控制在允许范围内，否则皮带运行时会出现偏磨，短时间内就会出现皮带侧边磨损断裂的问题。做现场装配调试时，还要注意滑轮的径向跳动量，尤其是高速传动场景下，径向跳动过大会导致皮带运行时产生周期性振动，不仅会产生额外的噪音，还会加剧轴承的磨损，缩短整套传动机构的维护周期。

　　从功能特性来说，这种一体结构的滑轮没有拼接焊缝或是装配缝隙，整体结构强度更高，在有轻微粉尘的工况下也不会出现杂物卡入拼接缝隙的问题，日常维护只需要定期检查轮槽的磨损情况，当轮槽表面出现明显的凹陷、划痕，或是槽型磨损变宽时，就需要及时更换零件，避免皮带与轮槽的接触面积不足，导致传动打滑丢转。在做三维装配校核时，这个模型的所有安装尺寸都和实际加工零件保持一致，可直接导入装配体中做干涉检查，验证周边的机架、护罩等零件是否和滑轮的旋转范围存在冲突，提前排查设计阶段的装配问题，减少后续加工现场的整改工作量。

　　不同于高精度的曲面建模版本，这个低多边形模型在保留所有关键装配尺寸的前提下，把面数控制在了极低的水平，哪怕是在配置不高的办公电脑上，也能流畅完成大装配体的旋转、缩放、剖切操作，不会出现操作延迟的情况，非常适合用于方案汇报、原理演示类的三维场景搭建，也能用于入门级的机械结构教学，让学习者快速理解带传动滑轮的核心结构特征，不会因为过于复杂的曲面细节干扰对核心传动原理的认知。
