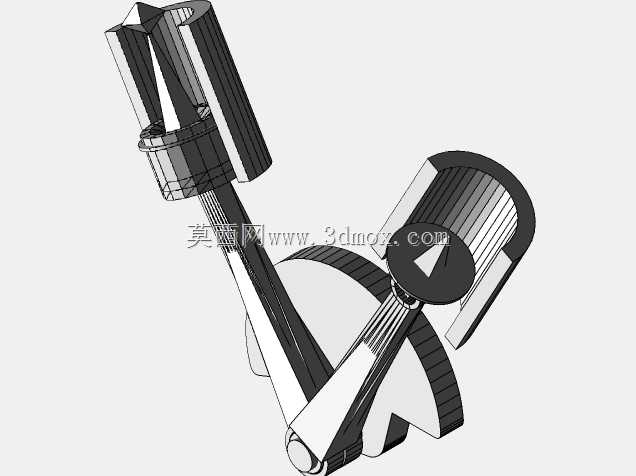

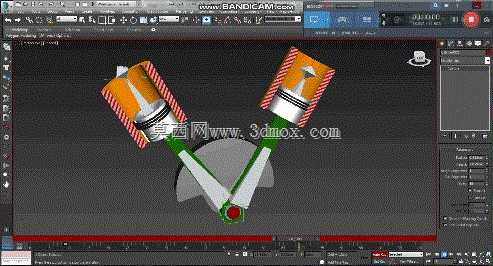

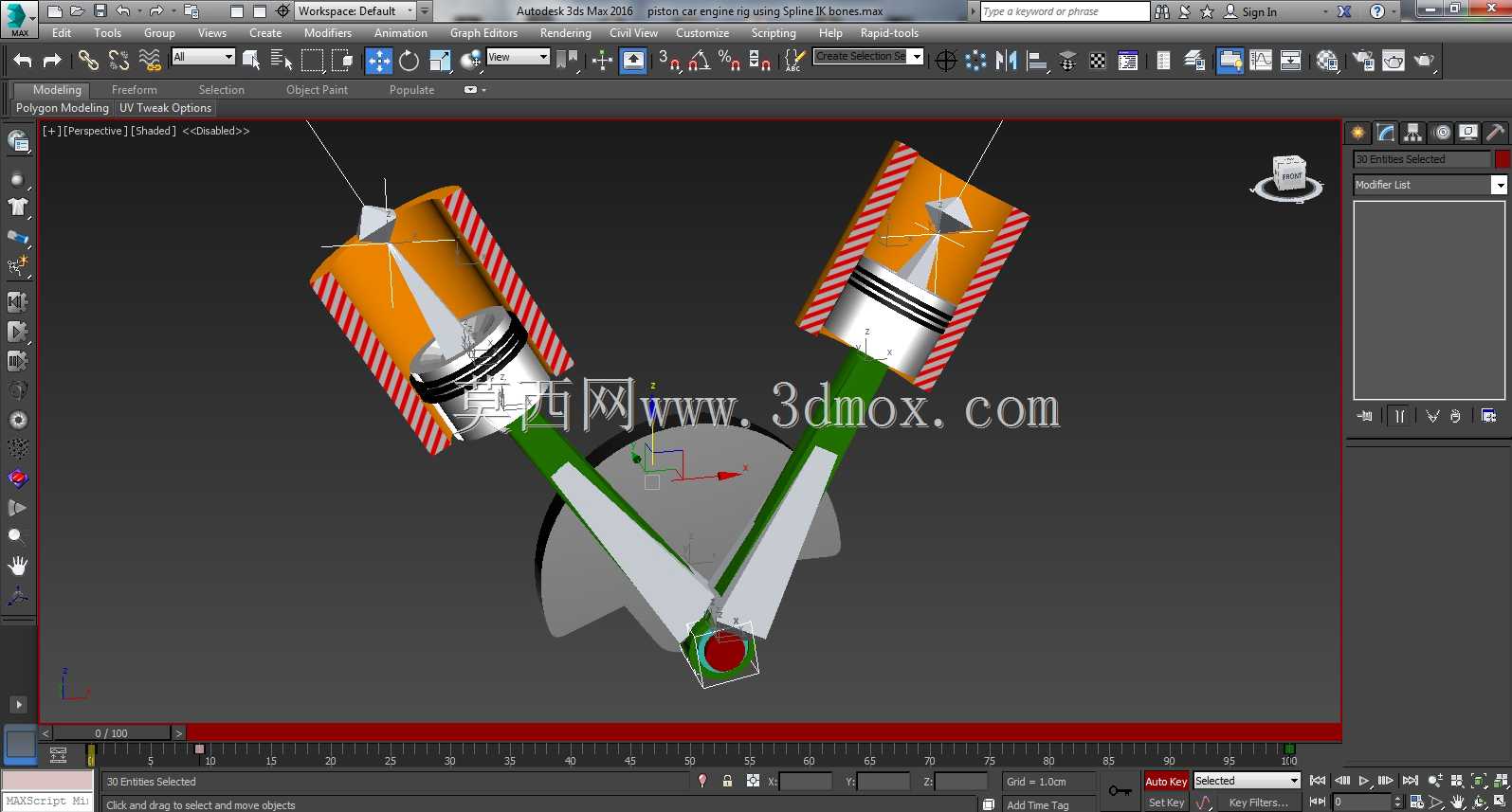

带样条线IK骨骼的双缸活塞发动机结构

　　这套活塞式动力结构的建模逻辑，完全围绕内燃机实际工作循环的运动仿真需求搭建，核心解决了传统刚性骨骼绑定下活塞连杆运动轨迹生硬、换向阶段卡顿的仿真痛点，在汽车动力总成的前期方案验证、教学演示场景中，能直观复现活塞往复运动到曲轴旋转运动的完整动力传递过程。从实际应用场景来看，这类带IK骨骼绑定的动力结构模型，既可以用于职业院校机械原理课程的动态演示，让学员直观理解曲柄连杆机构的死点位置、活塞行程与曲轴回转半径的匹配关系，也能作为整车动力舱布局校核的基础参考模块，在前期总布置阶段快速验证动力单元与周边附件的安装间隙。整套结构采用双缸斜置布局，两个活塞的轴线呈V型夹角布置，相比直列双缸结构能有效压缩动力单元的轴向安装尺寸，适配小排量乘用车、

　　小型通用动力机械的紧凑安装空间需求。设计过程中，样条线IK骨骼的绑定逻辑完全贴合实际金属构件的运动约束：活塞与缸套之间保留往复直线运动的滑动副约束，连杆小头与活塞销、连杆大头与曲柄销之间均设置转动副，样条骨骼的控制点完全对应各运动副的实际铰接位置，避免仿真过程中出现连杆扭曲、活塞偏磨的不符合工程实际的运动偏差。从安装边界来看，这套动力单元的曲轴回转中心到活塞顶面的上止点距离、下止点预留的曲轴平衡块回转空间，都按照通用小排量内燃机的尺寸比例搭建，缸体外侧预留的附件安装位可以匹配发电机、起动机等外围附件的装配接口，不需要大幅调整结构就能直接拓展成完整的发动机总成模型。在功能特性上，绑定完成的模型可以直接拖动曲轴或者活塞部件，

　　实时观察不同曲轴转角下连杆的摆角变化、活塞的瞬时运动速度，相比传统的关键帧动画，能自由调整运动节奏，方便讲解不同工况下的动力传递特性，比如做功冲程中燃气压力推动活塞下行的力传递路径、压缩冲程中曲轴带动活塞上行的阻力变化，都能通过动态演示清晰呈现。建模时特意还原了活塞环槽、连杆大头的剖分结构、曲轴平衡块的配重外形这些细节结构，不是简化的原理示意模型，结构比例完全符合实际工程设计的参数范围，活塞销孔的偏心距、连杆大小头的中心距、曲柄半径的比例都参考了成熟量产机型的设计值，能直接作为结构设计的参考模板，用于快速衍生不同排量、不同缸数的活塞式动力结构方案。
