圆柱沟槽式筒形凸轮传动机构设计

　　在轻工包装、纺织织造、小型自动化送料等需要精准往复间歇动作的设备工位上，筒形凸轮是实现从动件规律运动的核心传动构件，这类构件相比盘形凸轮，能在更小的安装空间内实现更长行程的往复输出，同时传动过程的接触应力分布更均匀，适合中低载荷下的连续长期运转。这套筒形凸轮机构的设计，首先从从动件的运动规律倒推凸轮沟槽的轨迹曲线，实际选型时如果是用于高速轻载的送料工位，会优先选用修正正弦加速度运动规律，减少启动和停止阶段的刚性冲击，避免从动件端部的滚子出现跳脱沟槽的问题；如果是用于低速重载的压合工位，则会调整沟槽的过渡段曲率，增大接触面积来降低接触面的压溃风险。从结构组成来看，整套机构包含带螺旋沟槽的筒形凸轮本体、支撑凸轮轴的双侧轴承座、

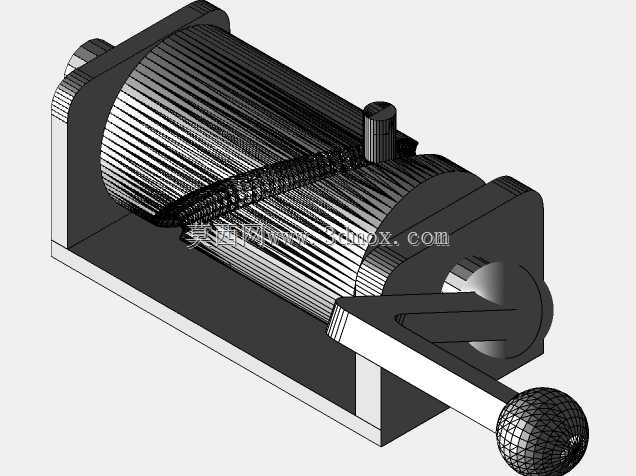

　　带摆臂的滚子从动件、安装固定底座几个核心部分，凸轮本体采用中空轴套式结构，既可以通过键连接与动力输入轴直连，也能在中空腔内穿设布线或者其他辅助轴系，充分利用径向空间。安装边界上，整套机构的底座采用下沉式安装孔设计，固定孔的孔距按照常规通用型材的安装间距预留，不需要额外加工过渡连接板就能直接固定在铝型材机架或者钢板安装平台上；凸轮轴的输入端轴径按照通用伺服电机、小型减速电机的输出轴尺寸做了适配，轴端预留了紧定螺钉孔和键槽，装配时不需要额外加工轴头就能完成动力对接。设计过程中特意将从动件摆臂的回转中心与凸轮轴线的垂直距离做了可调余量，底座上对应摆臂转轴的位置开有长条形调节槽，实际装配调试时可以根据需要的从动件摆角范围微调转轴位置，

　　补偿加工过程中沟槽轨迹的微小误差，也能在长期使用出现磨损后，调整间隙消除传动回程误差。凸轮沟槽的宽度与从动件端部的滚子直径采用基孔制间隙配合，间隙量控制在0.02到0.05毫米之间，既保证滚子能在沟槽内顺畅滚动，不会出现卡滞，又能控制间隙带来的传动空程，保证动作位置精度。实际应用中，这类机构常被用在小型自动化设备的工位切换、物料推送、成品顶出等环节，相比气缸驱动的往复动作，机械凸轮传动的动作时序完全和主轴转速绑定，不需要额外布置传感器和电磁阀做时序控制，只要主轴转速稳定，每个动作的触发位置和行程长度就能保持高度一致，不会出现气压波动带来的动作偏差，在高速运转的设备上稳定性优势十分明显。设计时也考虑了维护便利性，

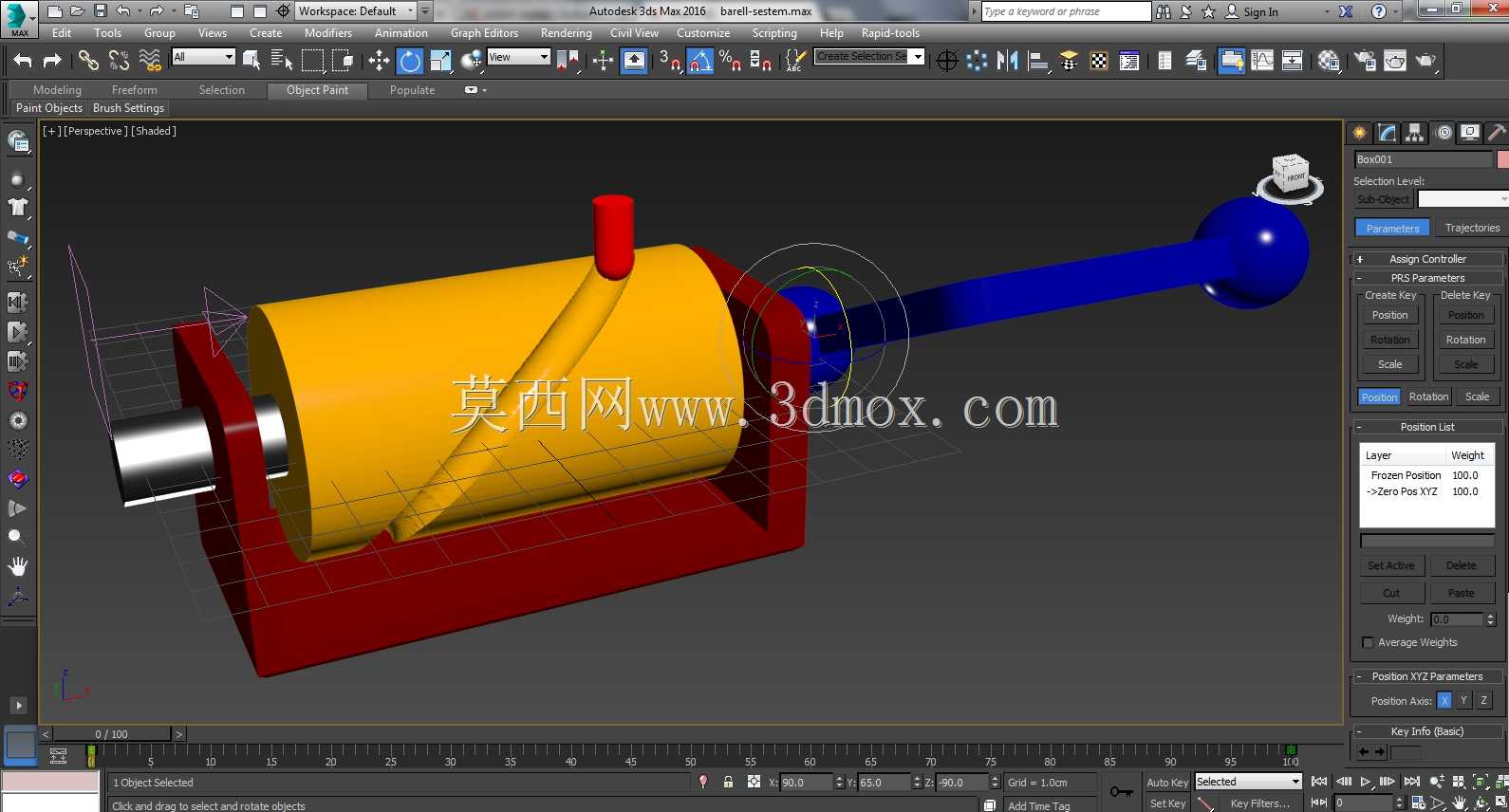

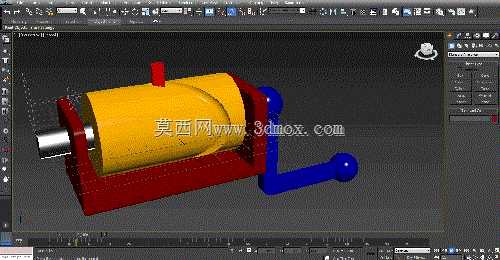

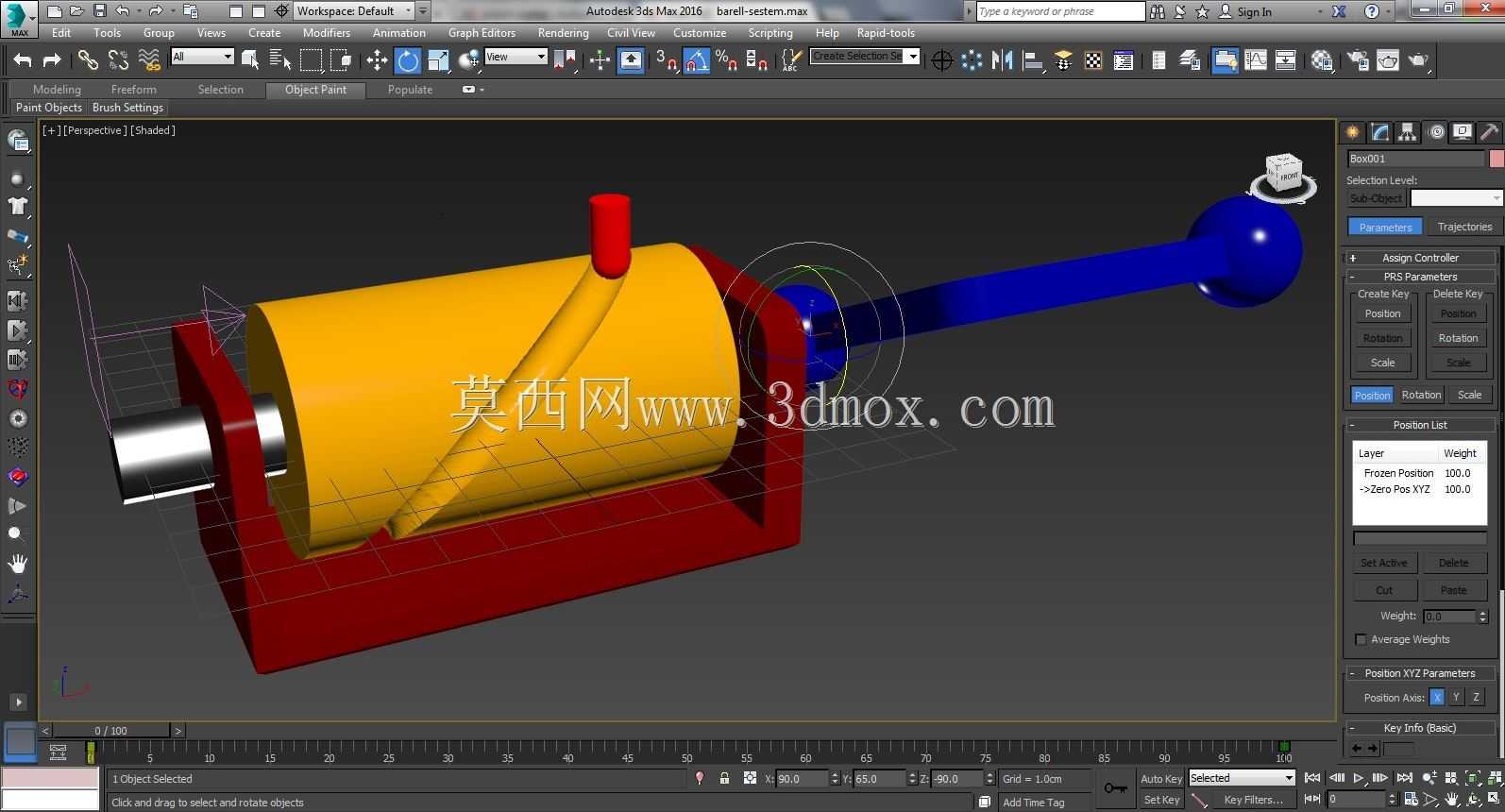

　　支撑凸轮轴的轴承座采用剖分式结构，长期使用需要更换轴承或者检修凸轮表面时，不需要完全拆解整套机构的固定底座，只需要拆开轴承座上盖就能抽出凸轮轴，大幅降低现场维护的拆装工作量。从动件的滚子采用标准滚针轴承改制，磨损后可以直接采购标准件更换，不需要定制专用配件，降低后期运维成本。整套机构的外形轮廓做了倒角处理，所有外露的棱边都倒有R2以上的圆角，避免装配和调试过程中划伤操作人员，也不会和周边的管线、其他构件发生干涉。在做三维建模过程中，对凸轮沟槽的轨迹做了曲率连续校验，所有沟槽段的曲率半径都大于滚子半径的1.5倍，避免运动过程中出现应力集中导致沟槽表面过早磨损，同时也对从动件摆臂的运动行程做了干涉检查，确保摆臂在整个摆动行程范围内，不会和凸轮本体、安装底座发生碰撞，预留的安全间隙不小于3毫米，满足常规机械设备的安全设计要求。
