汽车车门连接用金属铰链结构设计

　　在汽车车身结构设计环节，车门与侧围的连接构件是直接影响整车使用体验与安全性能的关键部件，本次呈现的金属铰链结构，正是面向乘用车辆车门开合场景开发的专用连接构件。日常车辆使用过程中，车门需要完成数千次甚至上万次的往复开合动作，铰链作为唯一的承载连接部件，既要承担车门自身的全部重量，还要抵消开关门过程中产生的冲击载荷，同时要保证车门开合轨迹的一致性，避免出现车门下沉、开合卡滞、密封间隙不均等常见问题。从实际装车场景来看，这类铰链通常布置在车门前端的上下两个点位，与侧围内板、车门内板通过螺栓刚性连接，安装点位的位置度公差需要控制在±0.2mm以内，才能保证车门装配后与侧围、翼子板的外观缝隙均匀，匹配整车的外观DTS要求。

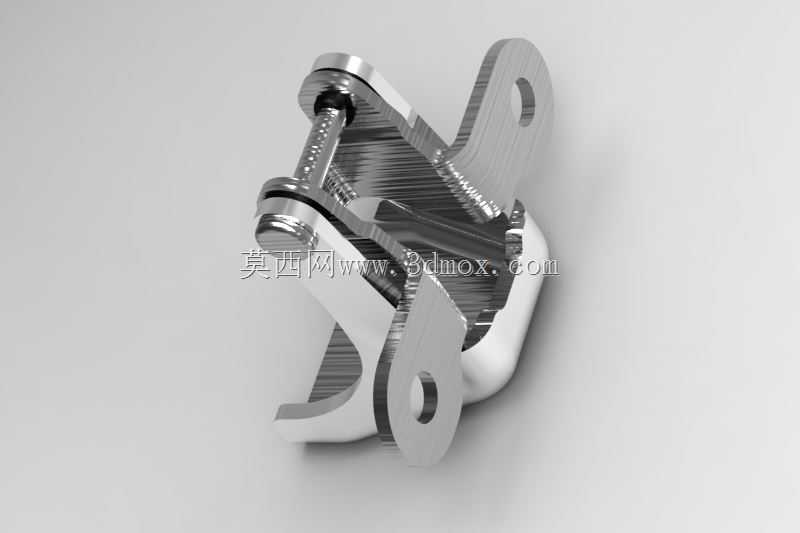

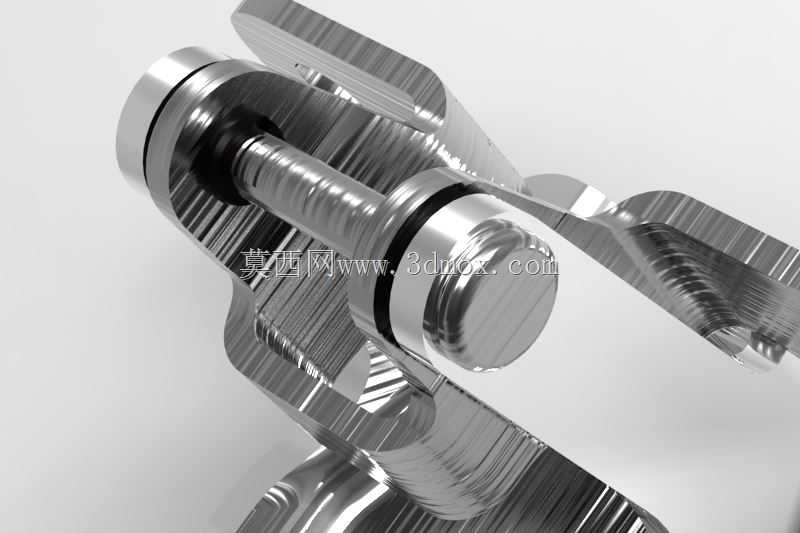

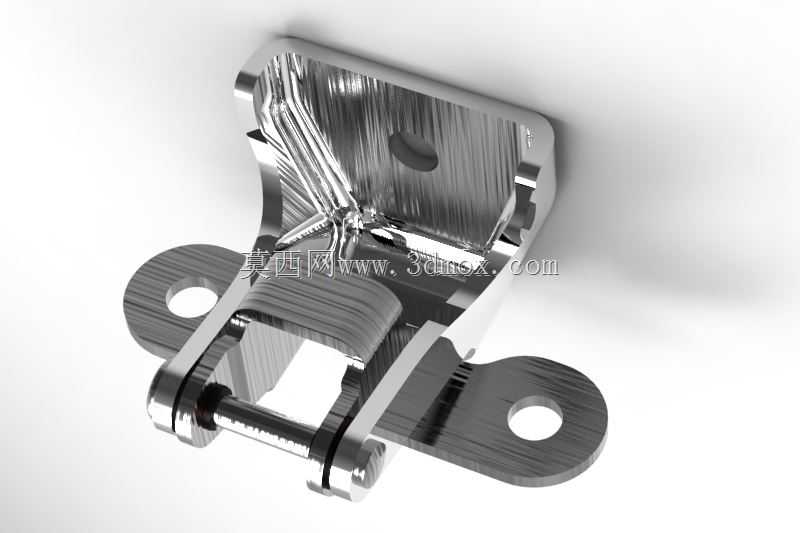

　　从结构设计思路出发，该铰链采用分体式铰接结构，分为固定页片、活动页片与铰接销轴三个核心部分，固定页片通过两个带安装孔的耳板固定在车身侧围的加强板上，安装孔位设计为长圆孔结构，预留了±1.5mm的装配调整量，方便总装车间调试车门的前后、上下位置，抵消车身焊接过程中产生的尺寸累积误差。活动页片则通过型面贴合的方式固定在车门内板的加强结构上，页片与车门内板的贴合面设计有0.3mm的凸台结构，避免装配时因钣金面不平导致的连接刚性不足问题。铰接销轴采用过盈配合压装在固定页片的轴孔内，活动页片的轴孔内预留有润滑脂储油槽，可在装配时填充长效润滑脂，降低长期使用过程中的铰接磨损，避免开合过程中出现异响。从外形尺寸与安装边界来看，

　　该铰链整体轮廓控制在80mm×60mm×45mm的空间范围内，固定页片的两个安装孔中心距为45mm，适配多数A级、B级乘用车的车门侧围安装点距，活动页片的安装面与固定页片安装面在车门闭合状态下呈12°夹角，保证车门最大开合角度可以达到68°，满足乘客上下车的空间需求，同时在最大开合角度位置设计有硬接触限位面，避免车门开度过大拉扯车门线束与密封胶条。在功能特性层面，该铰链的页片主体采用锻造合金钢材质，整体经过机加工成型后做镀锌钝化处理，表面粗糙度控制在Ra1.6以下，既保证了构件的整体强度，静态承载能力可以达到800N以上，满足车门垂直加载的强度要求，也能适应车辆使用过程中遇到的高低温、潮湿、盐雾等复杂环境，

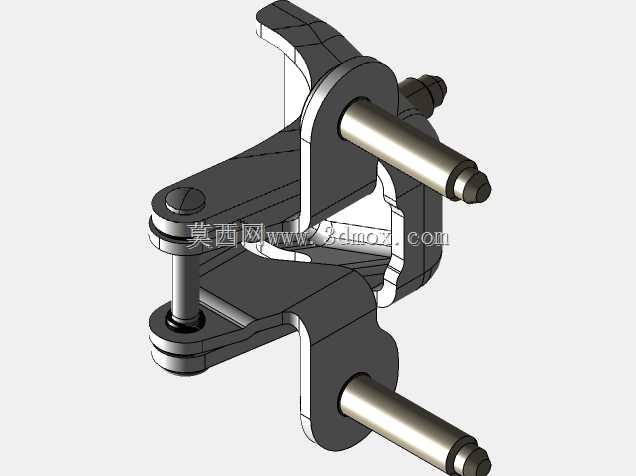

　　避免长期使用后出现锈蚀卡滞的问题。铰接位置的配合间隙控制在0.05mm以内，既保证了开合动作的顺畅无卡滞，也避免了间隙过大导致的车门旷量，减少车辆行驶过程中车门产生的异响与振动。在实际选型匹配过程中，设计人员需要根据车门的整体重量、安装点的布置位置、车门的开合角度要求调整铰链的页片厚度、轴径尺寸与安装孔位，针对重量更大的SUV车型车门，可以适当增加铰接销轴的直径与页片的板材厚度，提升整体承载能力；针对布置空间受限的小型车型，则可以在保证强度的前提下优化页片的轮廓形状，缩小整体安装占用空间，避免与车门内部的玻璃升降器、门锁机构、线束等部件产生运动干涉。这类铰链的三维建模过程中，需要重点验证开合全过程的运动轨迹，模拟车门从全闭到全开的整个运动路径，检查铰链自身是否存在结构干涉，同时校核铰链与侧围外板、车门内板、限位器等周边部件的安全间隙，保证最小间隙在2mm以上，避免车辆行驶过程中因部件振动产生磕碰异响。此外，建模时还需要考虑装配工艺的可行性，预留出螺栓打紧的工具操作空间，保证总装线上的气动扳手可以顺利完成安装螺栓的拧紧作业，不会因为结构设计问题导致装配困难。
