CI滑轮导向支架机械结构设计方案

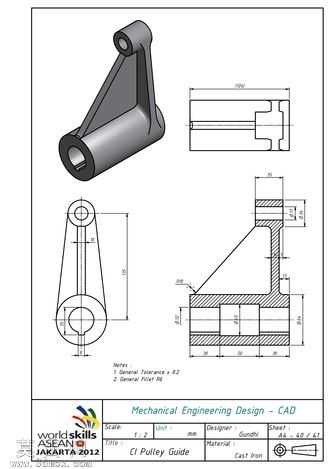

本作品为CI滑轮导向支架的三维机械设计成果，建模过程严格遵循机械工程设计规范，首先通过二维工程图的尺寸标注提取核心参数，确定两个同轴套筒的孔径、壁厚、轴向长度，以及连接斜撑的倾斜角度、筋板厚度等关键尺寸，在三维建模环境中先绘制两个套筒的截面草图，通过拉伸命令生成基础筒体结构，针对筒体端部的倒角、内孔的台阶结构，采用旋转切除与倒角命令完成细节处理，保证内孔与配套滑轮轴的装配适配性。斜向支撑结构的建模以两个套筒的外圆柱面为定位基准，绘制支撑臂的轮廓草图，通过拉伸生成支撑主体后，在支撑臂与上下套筒的连接位置添加三角形加强筋，筋板的厚度与过渡圆角经过结构力学合理性校验，既避免应力集中问题，又能在支架承受滑轮传导的径向载荷时保证整体结构刚度，不会出现形变偏移。建模过程中对所有配合面进行公差适配设置，两个套筒的内孔同轴度公差控制在合理范围，支撑臂与套筒的连接面采用完全贴合的约束设置，还原真实零件的装配关系。完成基础实体建模后，对模型进行材质赋予，选用常用的结构钢材质，调整材质的粗糙度、金属反光度参数，渲染生成等轴测立体效果图，直观呈现零件的整体外观形态。同时配套生成完整的二维工程视图，包含正视图、俯视图、全剖视图等标准投影视图，在剖视图中清晰展示套筒的内部台阶结构、支撑筋板的截面形状，所有尺寸标注严格遵循机械制图标准，标注完整的定形尺寸、定位尺寸与公差要求，明确零件的加工精度基准。该导向支架主要用于滑轮组件的安装定位，对滑轮的运动轨迹起到导向约束作用，设计过程中充分考虑零件的加工工艺性，所有结构均采用常规机械加工即可实现，无特殊工艺要求，支撑筋板的设置在保证结构强度的同时尽可能减少材料用量，降低零件的整体重量与生产成本，上下套筒的内孔设计为台阶式结构，可适配不同直径的滑轮安装轴，拓展了零件的适用场景，连接部位的过渡圆角设计有效避免加工过程中的应力集中问题，提升零件的长期使用疲劳寿命。
