车用U型槽式安装固定支架结构设计

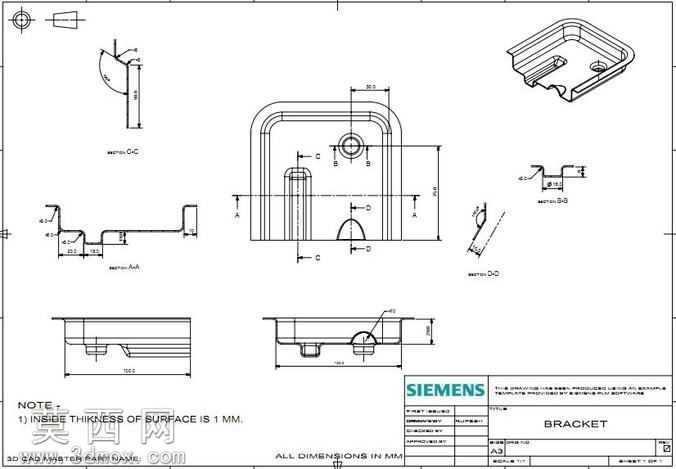

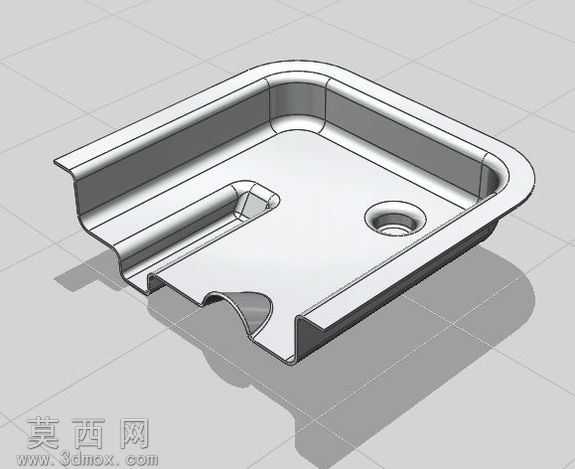

本作品为车用安装固定支架的三维参数化模型，建模阶段严格遵循机械制图投影规范，以毫米为统一单位搭建全参数化建模体系，首先通过草图绘制完成支架主体的U型轮廓基准，精准约束侧壁间距、底部壁厚、翻边高度等核心尺寸，确保整体壁厚均匀控制在1mm，符合图纸标注的壁厚设计要求。建模过程中依次完成主体拉伸、安装凸台成型、定位孔阵列、侧边卡扣结构切削、加强筋布局等特征操作，所有圆角、倒角、拔模斜度均按照注塑成型工艺要求设置，避免出现应力集中与脱模困难的问题。模型完整还原了二维工程图中的多视角结构细节，包括侧视方向的弯折挂耳结构、俯视方向的圆形安装过孔、底部的定位卡槽与支撑凸点，各特征之间的几何约束完全匹配工程图标注的形位公差要求，不存在过定义或欠定义的建模特征。材质配置阶段选用车用常用玻纤增强PP材质参数，设置对应的密度、弹性模量、收缩率属性，可直接用于后续的结构强度仿真与注塑模流分析。结构设计上采用U型槽式主体搭配侧边弯折挂耳的布局，既能够为被支撑部件提供稳定的包覆式承载空间，又可通过侧边挂耳与车身安装位快速卡接定位，底部的加强筋沿受力方向排布，在不增加整体壁厚的前提下大幅提升支架的抗弯折、抗冲击性能，安装孔位周边做了局部加厚处理，避免螺栓锁紧时出现应力开裂问题。整体建模逻辑清晰，特征树层级分明，所有可编辑参数均关联全局变量，可根据不同车型的安装需求快速调整尺寸完成变型设计，模型完成后通过多视角剖面检查验证了内部结构的合理性，不存在建模破面、特征干涉等问题，可直接导出用于工程出图、数控加工、3D打印样件验证等后续环节，完全满足汽车零部件开发阶段的设计验证需求。
