航空用轻量化铰接轴承支撑支架结构

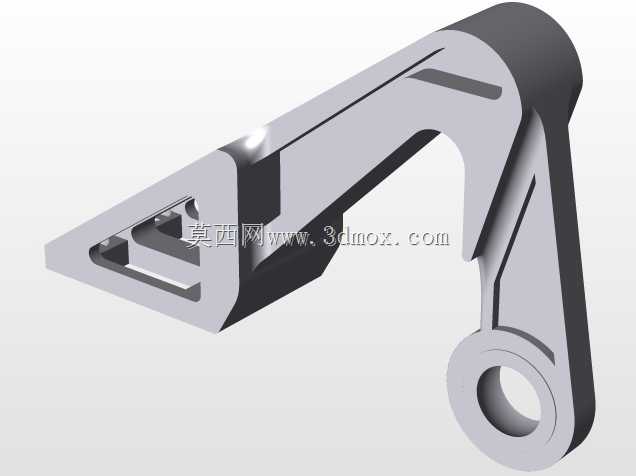

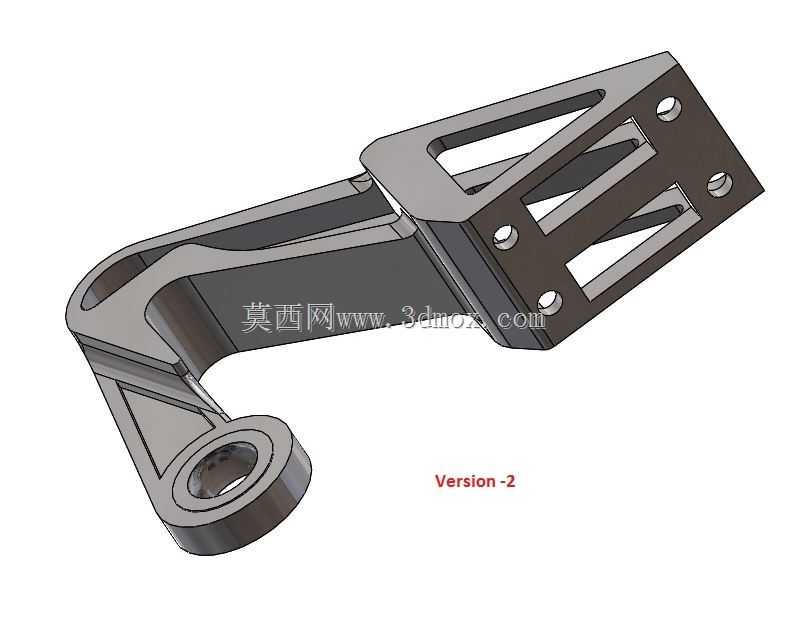

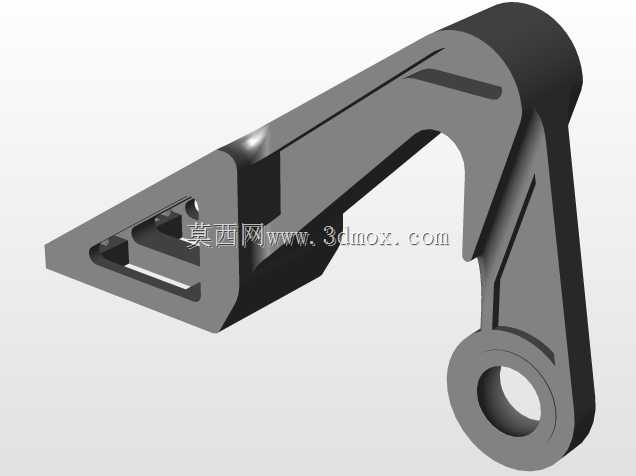

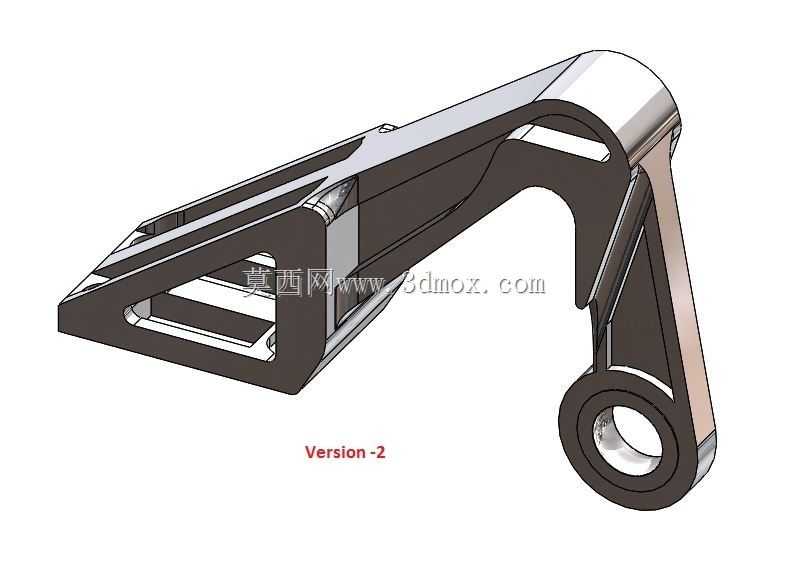

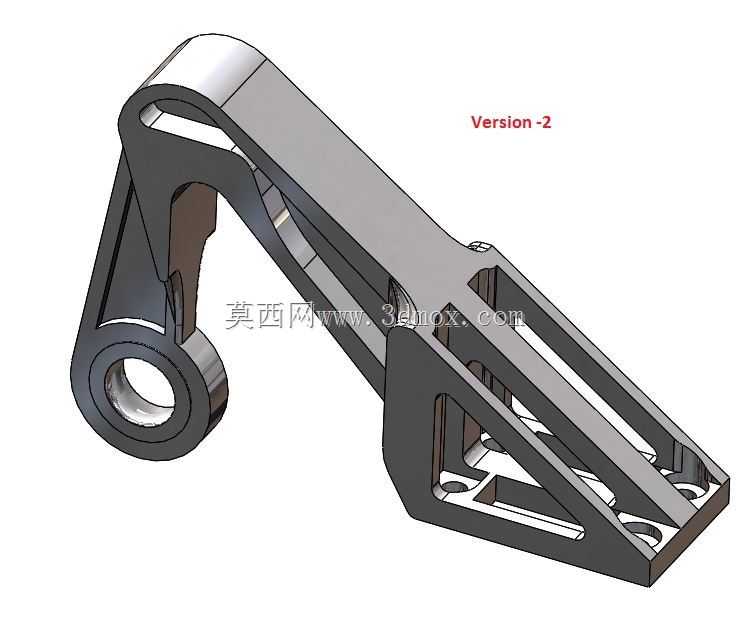

　　该支撑构件主要应用于航空飞行器的起落架与机身连接区域、操纵面传动铰接点位，承担飞行过程中交变气动载荷、着陆冲击载荷的传递与分散作用，是连接旋转轴承与主体承力结构的关键过渡零件，直接影响对应机构的动作可靠性与疲劳寿命。在实际装机场景中，该支架一端通过带衬套的铰接孔与固定端轴承配合，实现对应机构的旋转自由度约束，另一端通过多组安装孔与被支撑构件刚性连接，将轴承承受的径向、轴向载荷均匀传递到主体结构上，避免局部应力集中导致的结构失效。从功能特性来看，该结构采用了一体化镂空拓扑优化设计，在保证整体刚度与强度满足载荷工况要求的前提下，尽可能去除非承力区域的材料，有效降低了构件自身重量，契合航空装备对零部件重量控制的严苛要求；

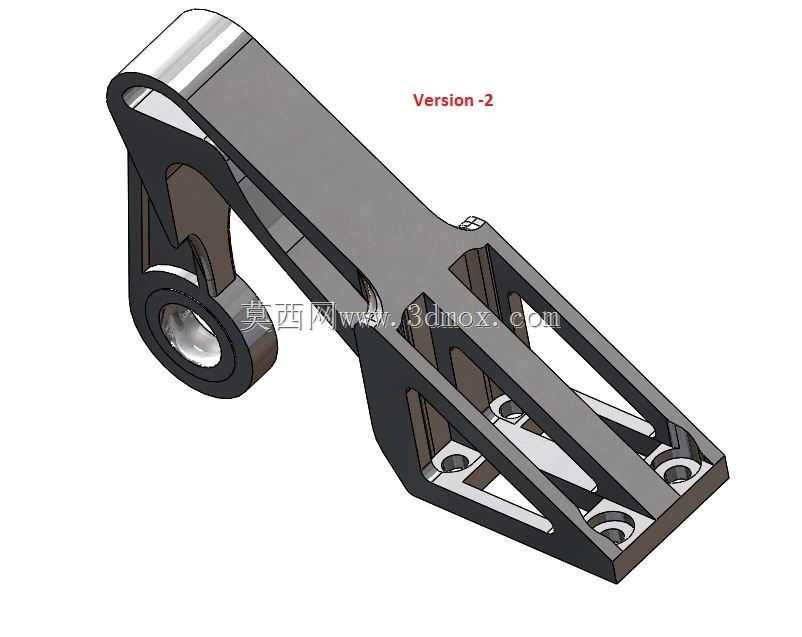

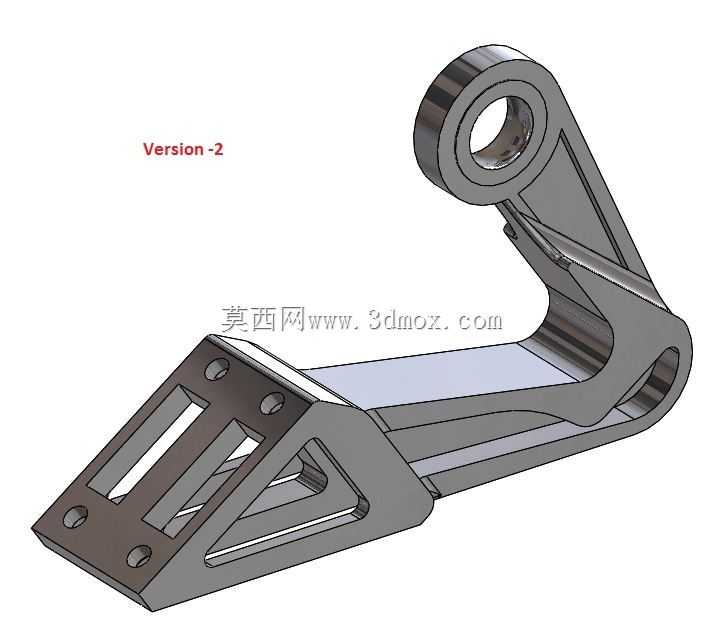

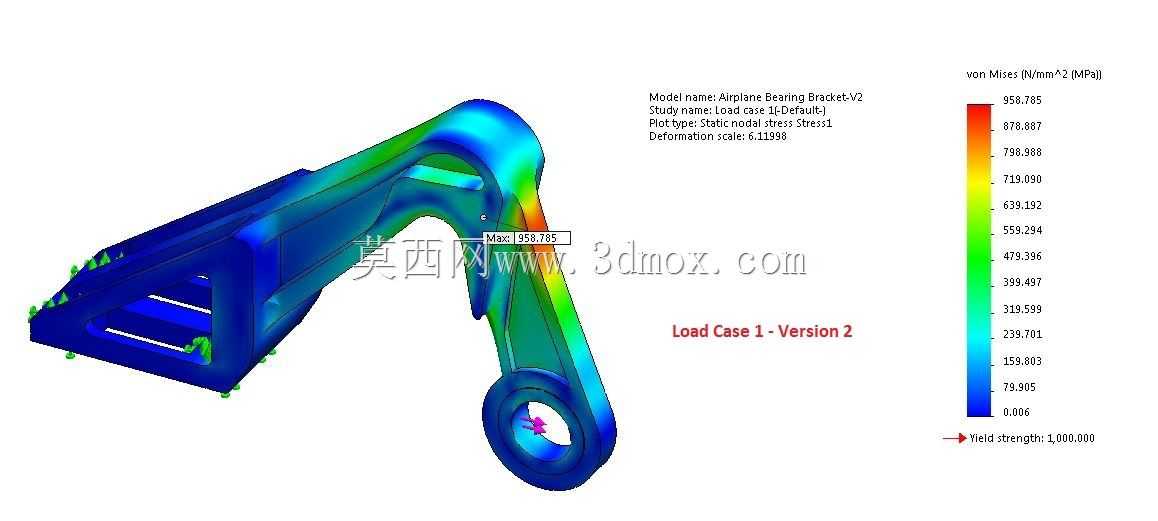

　　铰接端采用双层同轴孔结构，可适配带自润滑衬套的标准航空轴承，孔位边缘做了圆弧过渡处理，减少应力集中系数，提升交变载荷下的疲劳寿命；安装端采用平行筋条布局的框架结构，多组安装孔沿筋条走向排布，保证每个连接点位的载荷都能通过筋条直接传递到主承力路径上，避免出现无支撑的悬空安装面。设计过程中，首先根据安装边界的空间约束确定整体外轮廓尺寸，铰接端的中心高度、安装端的孔位间距都严格匹配对应机型的安装接口要求，确保无需额外修改周边结构即可完成装配；随后根据给定的荷载工况，通过拓扑优化计算出材料的最优分布路径，沿着主应力走向布置承力筋条，在筋条之间的低应力区域做镂空挖除处理，同时对所有转角位置做不小于2mm的圆角过渡，

　　避免加工和使用过程中出现应力开裂；铰接孔的内径尺寸按照选用的轴承外径做公差匹配，孔的端面预留了衬套压装的定位台阶，保证轴承安装后的同轴度与轴向定位精度；安装端的每个安装孔都做了锪平处理，保证连接螺栓的头部贴合面平整，避免螺栓受附加弯矩作用。从安装边界来看，该支架铰接端的外圆直径、安装端的整体长宽尺寸都控制在周边构件的运动包络范围内，工作过程中不会与相邻的管路、操纵拉杆等构件发生运动干涉；支架的整体厚度适配对应安装区域的空间间隙，无需对周边结构做切割或打磨处理即可完成原位安装。结构的承力路径从铰接孔位置出发，沿着两侧的主承力壁板传递到安装端的框架结构，再通过多组连接螺栓分散传递到主体结构上，整个传力路径连续无突变，

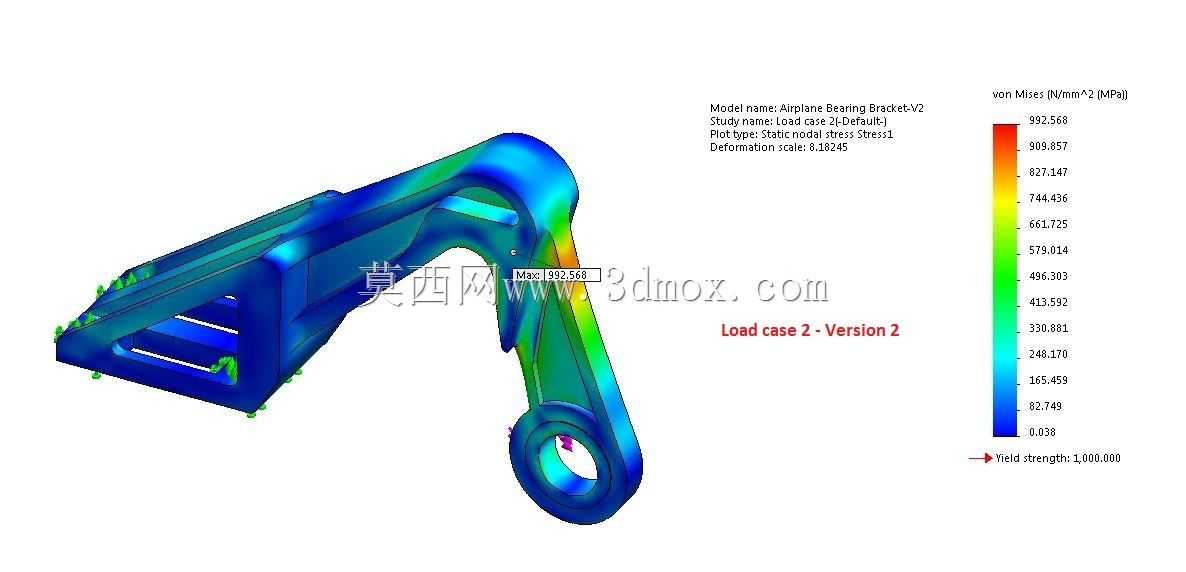

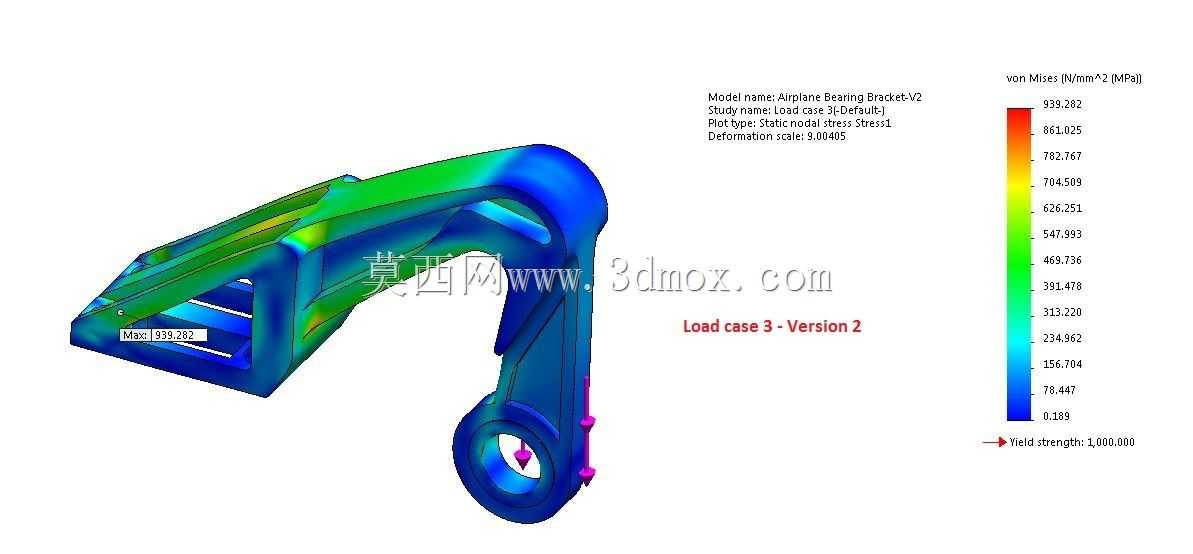

　　有效降低了每个截面的应力水平；镂空区域的设计同时兼顾了加工工艺性，所有镂空槽的宽度都满足铣削加工的刀具可达要求，无需特殊工装即可完成数控加工，后续的表面处理工序也能覆盖所有外露表面，避免出现防腐死角。在实际使用过程中，该支架可承受着陆瞬间的垂直冲击载荷、飞行过程中的气动交变载荷以及机动飞行时的侧向载荷，经过拓扑优化的结构在相同重量下的刚度表现优于传统的实心锻造支架，同时镂空结构也便于日常维护过程中对支架表面裂纹、腐蚀等缺陷的检查，无需拆解周边构件即可完成目视检测工作。
