双轴式往复摆动传动构件结构设计

　　在轻工包装、纺织机械、小型自动化送料工位的传动链路里，这类双轴式摆动构件承担着把连续回转输入转化为定角度往复摆幅输出的核心作用，很多需要周期性拨料、工位切换、压合动作的小型设备上，都能看到这类结构的变体，它不需要复杂的电控程序配合，纯机械结构就能实现稳定的周期动作，对工况适应性强，在粉尘、轻度油污的车间环境里也能保持长期可靠运行，维护成本远低于同类功能的气动或电控执行组件。

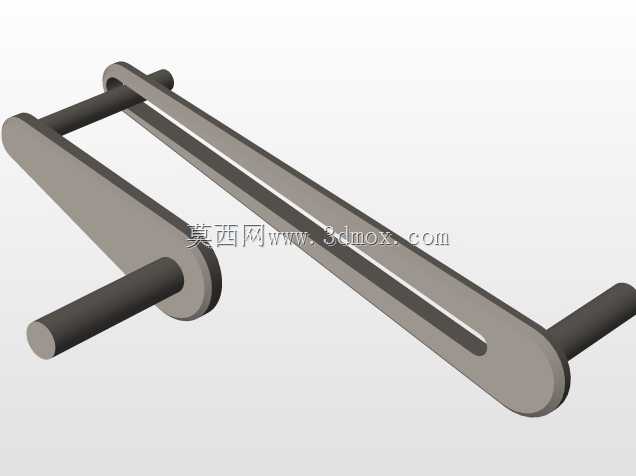

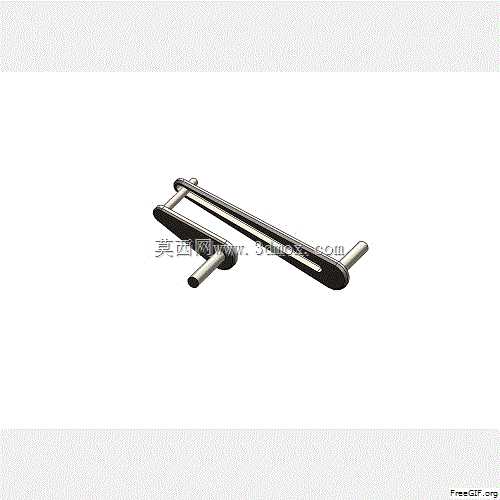

　　从结构功能上看，该构件采用平行双轴搭配长槽限位的设计逻辑，两根平行布置的金属轴分别承担输入与输出端的连接作用，其中一根轴作为动力输入轴，外接曲柄或偏心轮传递回转动力，另一根轴作为摆动输出端，连接末端执行件完成预设角度的往复摆动；长条形的槽体结构是整个构件的运动限位核心，槽道的长度直接决定了输出轴的摆动行程范围，槽道内壁的光洁度设计会直接影响运动过程中的摩擦阻力，实际加工中通常会对槽道内壁做淬火后精磨处理，降低长期往复运动带来的磨损量，避免长期运行后出现间隙过大、摆幅不准的问题。

　　设计这类构件的时候，首先要匹配设备端的实际摆角需求，先确定输出端需要的摆动角度范围，再反推槽道的有效行程长度以及两轴之间的中心距，两轴的中心距不能过小，否则会导致动力输入时的传动角过小，运动过程中出现卡滞甚至死点位置；同时轴径的选择要匹配传递的扭矩大小，小型轻工设备上这类构件的轴径通常在8-15mm区间，轴与摆臂的连接采用过盈配合加横向销钉固定的方式，避免长期交变载荷下出现轴与摆臂松动的问题。构件的主体摆臂部分采用金属板材裁切成型，边缘做倒角处理避免应力集中，厚度根据负载大小选择3-8mm的板材，负载较大的场景下会在摆臂的受力侧增加加强筋结构，提升整体刚性，避免高速摆动时出现构件形变影响动作精度。

　　安装边界上，这类构件的两个轴端都需要配套带座轴承做支撑，轴承座的安装面需要保证平行度公差在0.1mm以内，否则会导致轴转动时出现别劲的问题，加速轴承和槽道的磨损；输入轴端连接偏心轮的时候，要注意偏心距的计算，偏心距与槽道长度的匹配要预留10%左右的余量，避免运动到极限位置时出现硬碰撞；输出轴端连接末端执行件的时候，要做动平衡校核，尤其是摆动频率超过60次/分钟的工况下，要尽量降低输出端的偏心重量，减少摆动过程中的振动和噪音。实际应用中，这类构件常被用在小型包装机的送膜摆臂、纺织设备的导纱摆杆、自动化流水线的工件拨料机构上，相比齿轮齿条式的往复结构，它的结构更简单，零件数量少，装配难度低，不需要做复杂的润滑密封设计，日常维护只需要定期在槽道和轴连接位置涂抹少量润滑脂即可，在中低速、中小负载的摆动工位上，这类结构的性价比远高于其他复杂传动结构。

　　在建模过程中，需要重点关注槽道与轴配合的间隙设计，通常单边间隙控制在0.05-0.1mm之间，间隙过小会导致装配困难、运动卡滞，间隙过大则会出现反向间隙，导致输出摆角出现误差，影响末端动作的精度；同时摆臂上的轴孔位置度公差需要严格控制，两孔的平行度、中心距公差要控制在0.02mm以内，才能保证装配后运动顺畅。另外，构件的表面处理通常采用发黑或者镀锌处理，提升防锈能力，适应车间的复杂工况，在一些有耐腐蚀需求的食品包装设备上，也会采用不锈钢材质加工，满足卫生级工况的使用要求。
