圆柱凸轮式往复直线运动转换机构

　　在自动化装配线的工件换位工位、小型包装设备的推料执行端、纺织机械的排线导杆驱动单元里，这类圆柱凸轮式往复直线运动机构有着非常广泛的应用，它不需要额外配置行程开关、换向阀这类电控元件，仅靠自身型面的轮廓约束，就能把输入轴的连续回转运动，直接转化为从动件的规律往复直线动作，整套结构集成在筒状壳体内部，不需要额外搭建复杂的安装支架，在空间局促的紧凑型设备里适配性很强。

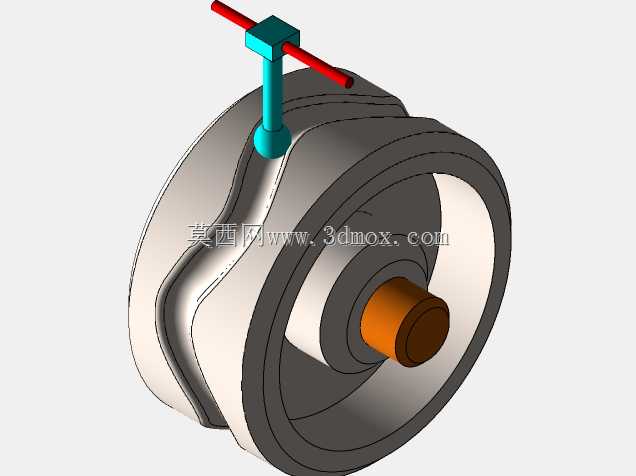

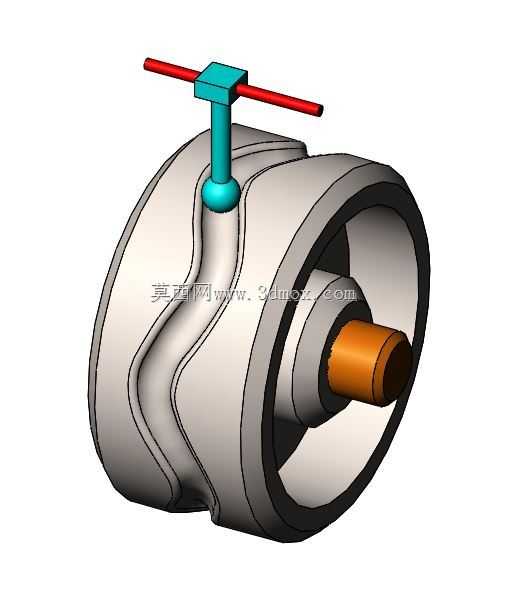

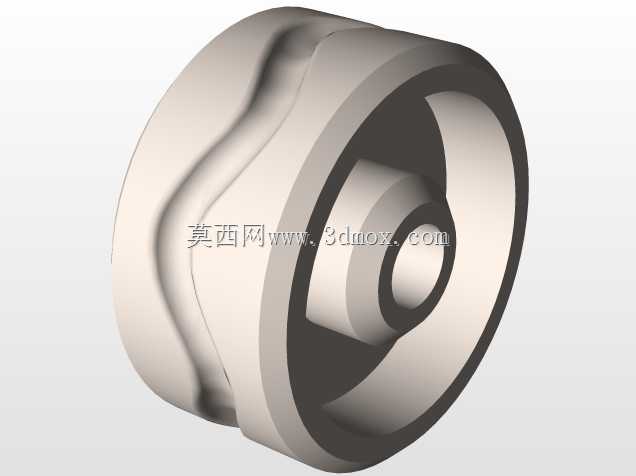

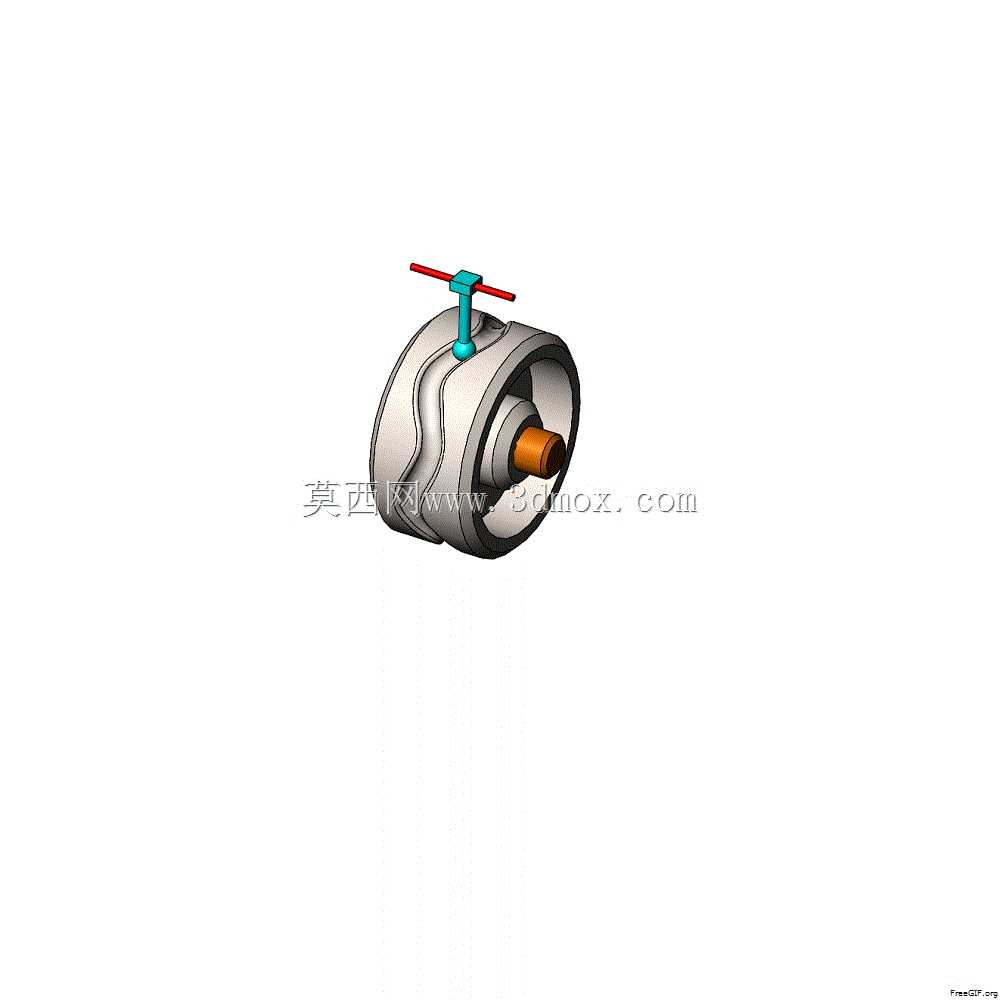

　　从实际功能特性来看，这套机构的核心传动逻辑是依靠圆柱面上加工出的闭合曲线沟槽，和嵌入沟槽内的从动销配合，当输入轴带动凸轮筒体做定轴回转时，沟槽侧壁会持续对从动销施加沿轴向的分力，带动和从动销固连的输出轴做轴向的往复移动，和传统的曲柄滑块往复机构相比，它不需要额外设置连杆、铰接销轴这类外露的传动部件，运动过程中没有连杆摆动带来的侧向分力，输出轴的受力始终沿轴向方向，运行时的振动和噪音都更低，长期运行的铰接磨损问题也能得到有效控制，适合在需要长时间连续往复动作、对运行平稳性有要求的工位使用。

　　设计这套结构的时候，首先要根据实际工况需要的往复行程确定凸轮沟槽的轴向展开宽度，沟槽的曲线升程段要匹配设备需要的进给速度，回程段可以根据动作节拍的要求选择等速或者等加速曲线，避免从动件在换向位置出现刚性冲击；从动销和沟槽的配合间隙要控制在合理范围，间隙过大会导致往复动作存在回程误差，间隙过小则会在运行时出现卡滞，尤其是在设备运行温度出现波动、零部件出现热胀冷缩的时候，合理的配合间隙能保证机构持续顺畅运行。输入轴和输出轴的支撑位置都设计了耐磨衬套，减少轴件往复和回转过程中的磨损，壳体本身既是凸轮的容纳腔体，也是整套机构的安装基准，外侧的安装止口可以直接和设备的安装面板配合定位，不需要额外做同轴度校准。

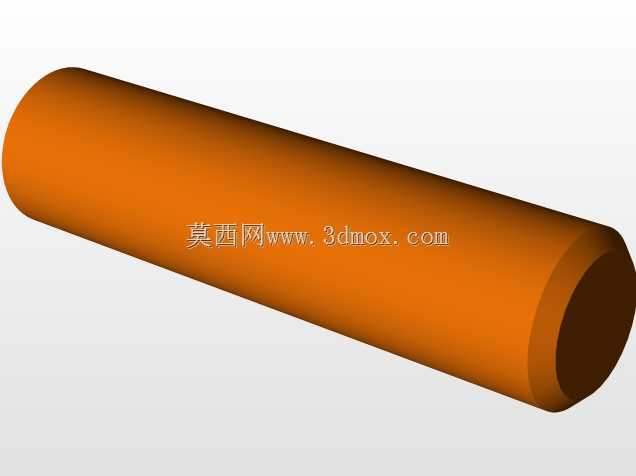

　　从安装边界来看，整套机构的主体为圆柱形结构，最大外径尺寸适配常规的小型设备安装开孔，输入轴从壳体一端伸出，用来连接驱动电机或者其他回转动力源，输出轴从另一端伸出，用来连接推头、导杆这类执行末端，安装时只需要通过壳体上的固定法兰把机构锁止在设备面板上即可，不需要预留额外的连杆摆动空间，径向安装尺寸比同行程的曲柄滑块机构小百分之三十左右，轴向尺寸可以根据实际需要的行程调整凸轮筒体的长度，适配不同的安装空间要求。输出轴的端部设计有标准的连接轴颈，可以直接和不同的执行末端连接件配合，不需要额外加工转接结构。

　　在实际选型适配的时候，要根据往复动作的负载大小调整从动销的直径和凸轮沟槽的接触宽度，负载较大的工况下可以在从动销外侧加装滚动轴承，把从动销和沟槽之间的滑动摩擦转化为滚动摩擦，降低传动阻力和磨损速度，提升机构的使用寿命。和丝杠类往复传动结构相比，这套机构不需要配套正反转驱动电机，也不需要设置限位结构来控制换向，动力输入只需要单方向连续回转即可实现稳定的往复动作，控制逻辑更简单，硬件成本也更低，在固定行程、固定节拍的往复动作工位上，有着非常高的应用性价比。日常维护时只需要定期向壳体内补充润滑脂，保证沟槽和从动销接触位置的润滑状态，就能实现长时间无故障运行，不需要频繁调整配合间隙或者更换易损部件。
