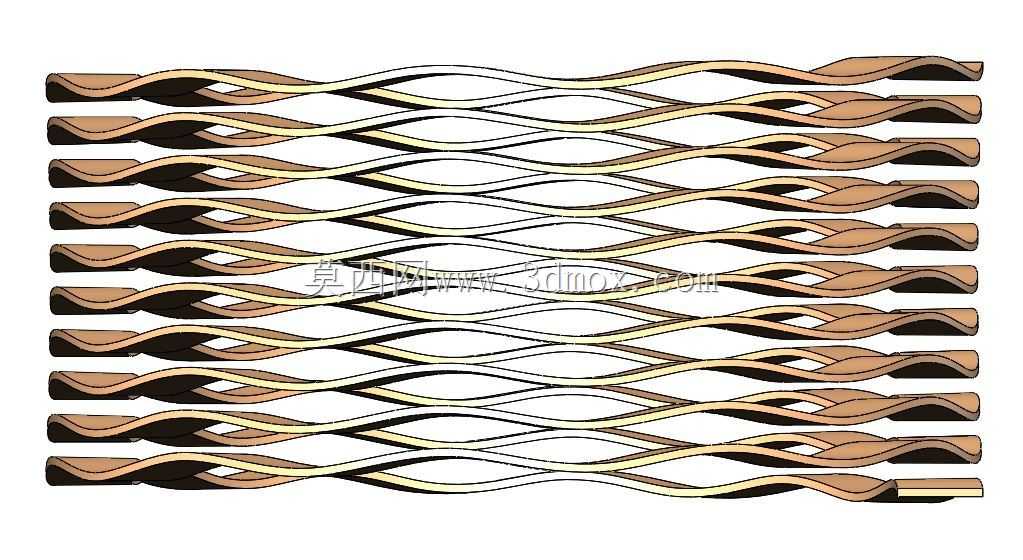

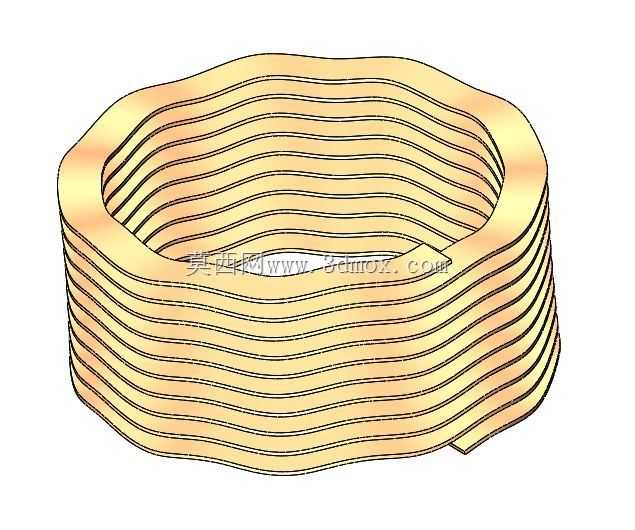

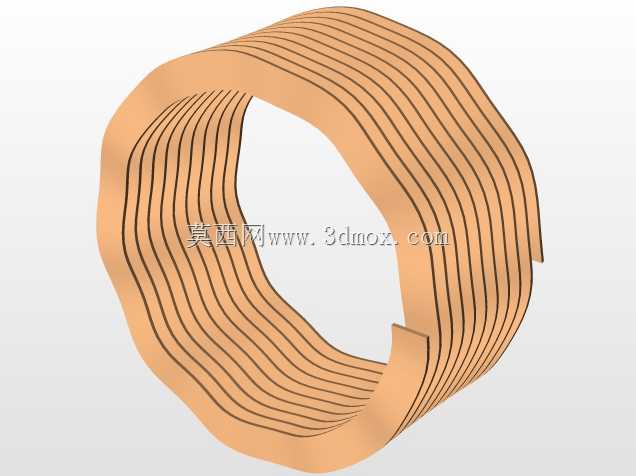

带参数化方程的多层连续波形弹簧结构

　　这类多层连续波形弹簧，在小安装空间的轴向缓冲、预紧场景里应用极广，和普通圆柱螺旋弹簧比，它能在相同轴向变形量下，用更短的安装高度实现同等弹力输出，这点在紧凑型伺服模组、精密轴承预紧、小型离合器的轴向限位场景里优势非常明显。做结构选型的时候，首先要卡的就是安装边界：它的径向尺寸是由中径R决定的，设计时要给外圈和安装孔壁留0.2-0.5mm的径向间隙，避免弹簧受压缩产生径向扩张时和孔壁刮蹭，内圈要和穿过的芯轴留0.15-0.3mm的间隙，防止芯轴和弹簧内圈摩擦产生多余阻尼，影响弹力输出的线性度。

　　设计这类波形弹簧的时候，最容易踩的坑是波数和螺距的匹配，很多新手建模的时候只盯着外形，忽略了每圈波数n和轴向导程s的对应关系，实际加工出来要么波峰波谷错位，压缩的时候相邻圈的波峰互相干涉，要么轴向刚度和设计值偏差超过30%。用参数化方程驱动建模的好处就在这，只要把x、y方向的圆周轨迹方程和z方向的波形正弦函数、轴向进给参数绑定，调整波数、半径、振幅、导程的时候，整个弹簧的螺旋波形轨迹会自动更新，不用反复手动扫掠修剪，能大幅减少建模出错的概率。

　　从实际功能特性来说，这种多层连续波弹簧的刚度是线性区间更宽，单层波形弹簧的刚度曲线在压缩量超过自由高度的30%后就会快速陡升，而多层叠合的连续结构，因为每一圈的波形变形是连续传递的，线性压缩区间能拉到自由高度的45%左右，更适合需要稳定预紧力的场景，比如精密减速器的输入轴轴承预紧，用它代替普通螺旋弹簧，既能把轴向安装空间压缩近40%，还能避免轴承在高速运转时因为预紧力波动产生的窜动异响。

　　建模的时候要注意波形过渡处的曲率，很多人做出来的模型在波峰波谷位置曲率突变，实际做样件的时候，不管是冲压卷绕还是3D打印，这个位置都会产生应力集中，反复压缩几次就会出现裂纹。用方程驱动生成的螺旋线，本身是连续光滑的正弦曲线叠加螺旋进给轨迹，波峰到波谷的过渡曲率是连续变化的，不会出现硬拐点，能保证弹簧在循环载荷下的疲劳寿命。另外安装端的处理，这类弹簧不需要额外磨平端面，因为首尾圈的波形终点刚好落在波谷平面，和安装座的接触是整圈环形接触，不会像普通螺旋弹簧那样端面接触点少，容易出现压偏的问题。

　　在不同的应用场景里，参数调整的逻辑也不一样：如果是用在静密封的预紧场景，比如阀门的阀座轴向预紧，就可以适当增大波形振幅A，降低单圈刚度，让密封面的压力更均匀，不会因为温度变化产生的热胀冷缩让预紧力骤变；如果是用在动态往复的场景，比如小型气动执行器的复位弹簧，就要适当减小振幅，增加每圈的波数，提升弹簧的轴向承载能力，避免高速往复运动时弹簧出现共振。另外要注意，这类弹簧的径向定位不能靠弹簧本身，必须配套对应的安装孔或者芯轴，因为它的径向刚度比普通螺旋弹簧低，没有径向约束的话，压缩时很容易出现径向歪斜，导致弹力输出偏心。

　　从建模逻辑来说，先确定安装空间的径向尺寸上限，反推弹簧的中径R，再根据需要的预紧行程确定总自由高度，反推螺旋的总圈数和导程s，之后根据需要的刚度值调整波形振幅A和每圈波数n，每调整一个参数就通过方程驱动更新整体模型，检查相邻圈的波形在压缩到工作高度时是否存在干涉，波峰位置的最小壁厚是否满足材料的许用应力要求。很多工程师做这类零件的时候习惯用普通螺旋线加波形扫掠，出来的模型每一圈的波峰是对齐的，压缩时相邻圈的波峰直接顶死，根本达不到设计的变形量，而通过参数化方程联动生成的连续波形，每一圈的波峰是沿螺旋线均匀错位的，压缩时各圈的变形是均匀叠加的，完全符合实际工作时的变形状态。
