双孔铜制电缆接线端子结构设计

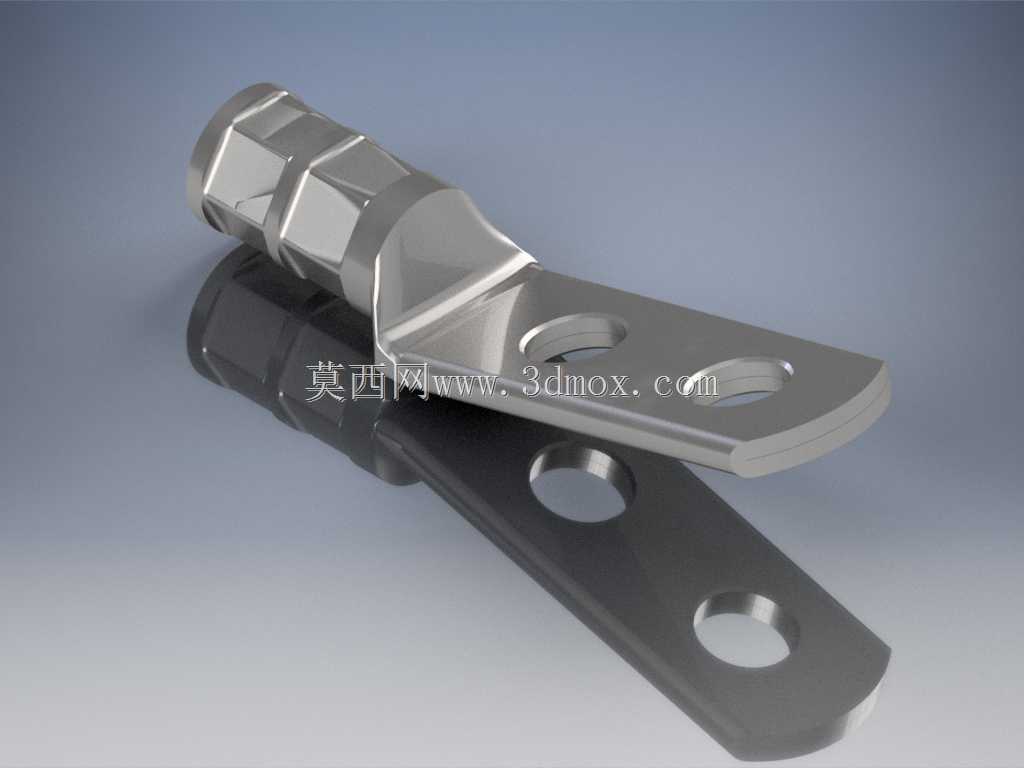

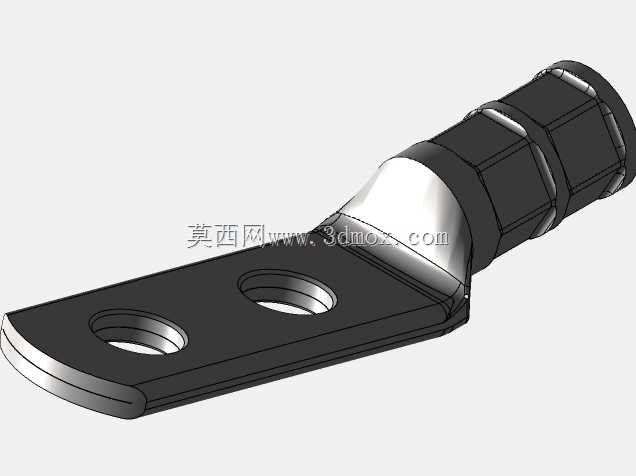

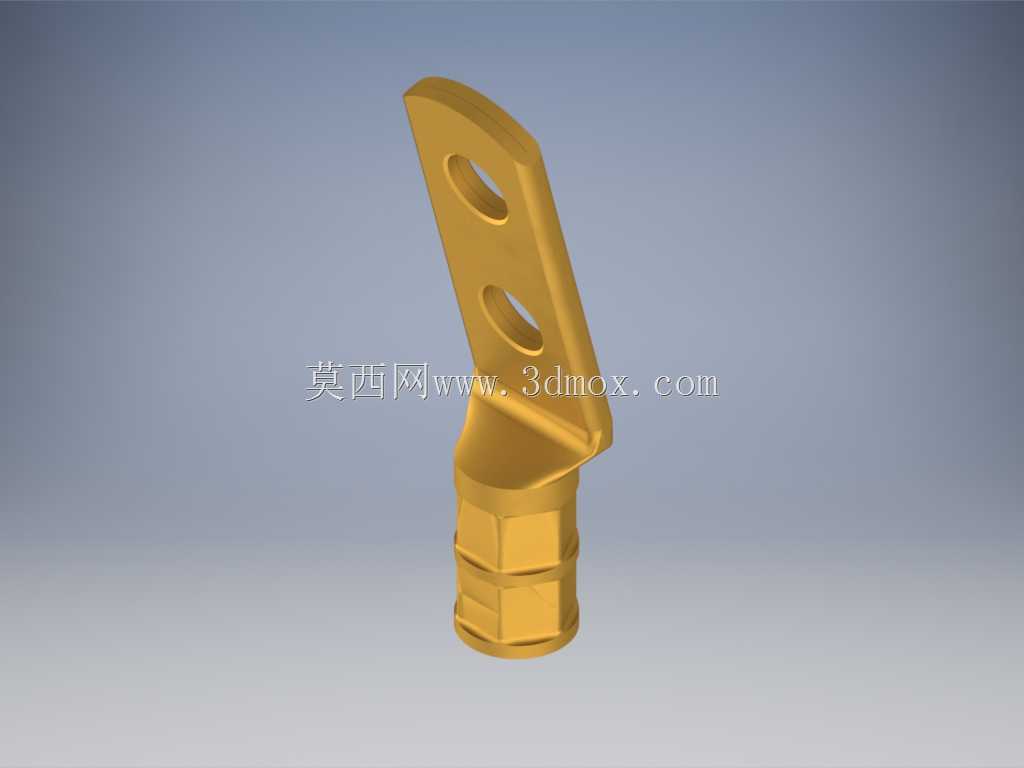

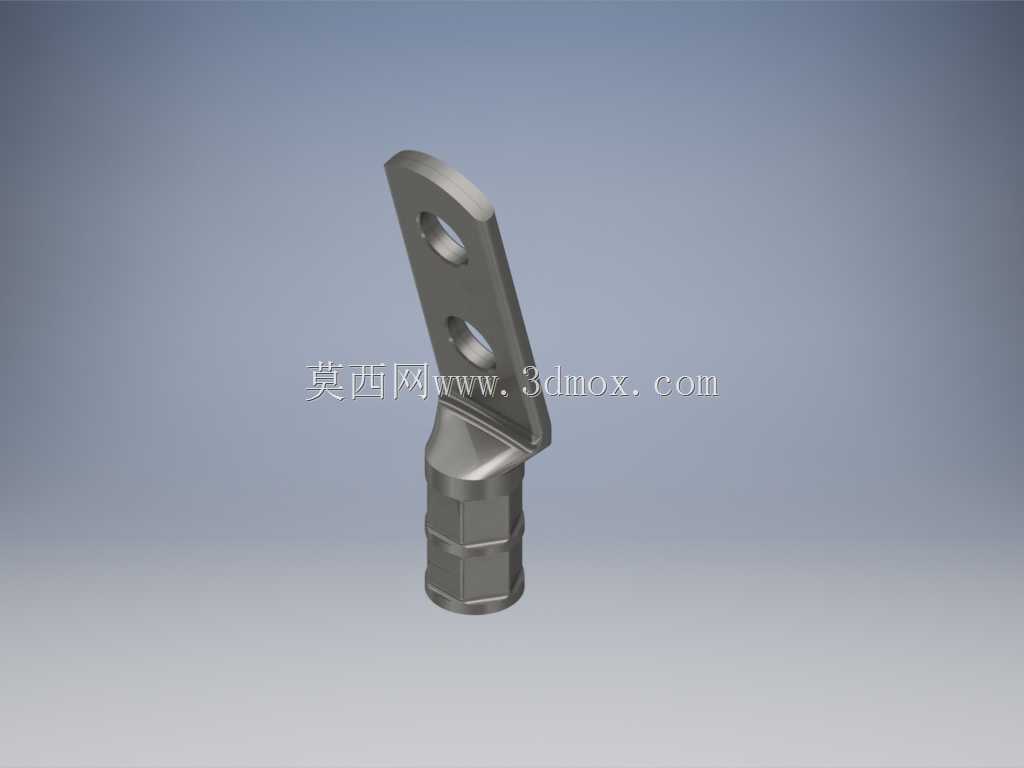

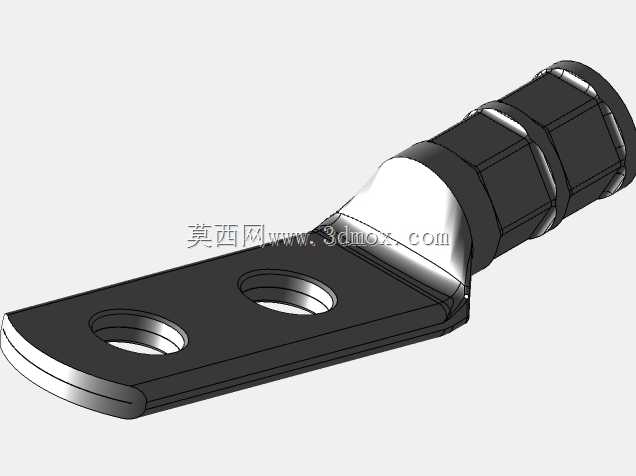

　　在低压配电、工业电控柜布线、新能源储能线束连接、重型设备动力接线场景中，电缆接线片是实现线缆与接线排、设备端子可靠导通的核心连接件，这类零件的设计合理性直接决定大电流回路的接触稳定性，长期运行中如果接触电阻超标，很容易出现接头发热、绝缘老化甚至烧蚀断线的故障，因此结构设计阶段需要从压接可靠性、安装适配性、载流能力三个核心维度做细节把控。这款双孔结构的接线片，采用尾部筒式压接、前端双安装孔的布局，区别于常规单孔接线片，双孔固定的形式可以在振动工况下避免单螺栓松动带来的接触失效，常见于工程机械、轨道交通车辆、风电塔筒内部的动力回路接线场景，这类场景的设备长期处于振动载荷下，单孔固定的接线片容易因为螺栓预紧力衰减出现接触面间隙，

　　进而引发拉弧烧蚀，双孔设计通过两个点位的压紧约束，让接线片与铜排的贴合面始终保持均匀的接触压力，即使其中一个螺栓出现小幅预紧力下降，另一个固定点依然能保证足够的接触面积，降低故障概率。从结构设计思路来看，尾部的压接筒做了分段式的多棱面防滑结构，压接时钳口的压痕可以卡在棱面的凹槽位置，避免线缆压接后在长期冷热循环、拉力作用下出现压接段松脱，压接筒的内径尺寸需要适配对应线径的多股铜芯电缆，筒壁厚度根据载流等级做匹配，保证压接后筒壁变形量刚好填满线缆铜丝之间的间隙，同时不会因为压接过度出现筒壁开裂。压接筒与前端平板的过渡段采用大圆弧平滑过渡，避免直角转折带来的应力集中，在线缆受到侧向弯折力时，圆弧过渡段可以分散应力，不会在根部出现断裂，

　　很多现场接线故障都是因为过渡段应力集中，线缆反复弯折后从接线片根部断开，大圆弧过渡的设计可以大幅提升接线部位的抗弯折疲劳寿命。前端的平板连接面做了平整化处理，两个安装孔的孔位公差需要匹配常用接线排的标准孔距，孔边做了微小的倒角处理，一方面避免安装时孔边的毛刺刮伤接线排的镀锡层，另一方面螺栓穿入时可以起到导向作用，提升现场装配效率。平板部分的厚度根据载流等级设计，保证大电流通过时的温升在标准允许范围内，接触面的平面度控制在合理范围内，确保与接线排贴合时没有明显间隙，降低接触电阻。从安装边界来看，这款接线片的压接筒外径、平板宽度、双孔中心距都需要匹配对应线径的安装空间，比如适配大平方线缆的接线片，平板长度更长，压接筒直径更大，设计时需要预留足够的接线空间，避免相邻接线端子之间的电气间隙不足引发相间短路。压接筒的长度需要满足压接钳的压接模数要求，保证压接后有足够的拉脱力，按照电力金具的相关要求，压接后的接线片需要能承受对应线径线缆的拉脱力测试，不能出现线缆从压接筒中脱出的情况。实际建模过程中，需要重点关注过渡段的曲面连续性，压接筒的多棱面结构需要和压接钳的压模轮廓匹配，两个安装孔的位置度公差需要严格控制，避免现场安装时出现孔位对不上的情况。平板部分的边缘做了小圆角处理，避免锐边割破接线部位的绝缘护套，也能防止安装人员操作时被锐边划伤。在材质选择上，这类接线片一般采用高纯度紫铜加工，表面做镀锡处理，提升抗氧化能力，降低接触电阻，

　　建模时不需要额外做表面纹理的细节，重点保证各部分的尺寸精度、过渡段的结构合理性，确保模型导出后可以直接用于生产加工的尺寸参考，也可以用于电气布线的干涉检查，在做电控柜三维布线时，调用这类标准接线片模型，可以提前核对接线空间、螺栓长度、相邻端子的间隙，避免实际装配时出现干涉问题。很多新手工程师在做接线片选型或者建模时，往往只关注线径和螺栓孔大小，忽略了双孔孔距、平板宽度、压接筒长度这些安装边界尺寸，导致实际装配时出现孔位错位、端子之间距离不够、压接长度不足的问题，这款双孔接线片的结构设计，就是针对振动工况下的接线可靠性做的优化，在重型设备、移动供电设备的电气连接场景中，这类结构的接线片比单孔结构的失效率低很多，能够大幅降低后期运维的接线故障概率。
