欧姆龙G5V-2低信号继电器结构设计

　　在工业控制、通讯设备、测试仪器这类对小信号切换可靠性要求极高的场景里，信号继电器的选型与结构适配直接决定整套设备的运行稳定性，这款双列直插封装的双刀双掷低信号继电器，就是针对5VDC驱动场景下的小功率信号回路切换需求开发的结构方案。从实际应用场景来看，这类继电器常被部署在通讯信号切换矩阵、工业PLC输入输出扩展模块、精密测试仪器的信号通路切换单元、医疗设备的弱信号控制回路中，这类场景的共性是回路电流通常在毫安级，触点接触电阻的波动、触点间的绝缘耐压、线圈驱动的功耗都会直接影响信号传输的准确性，因此结构设计上的细节考量远多于普通功率继电器。

　　从产品功能特性来看，这款继电器采用双刀双掷触点结构，单组触点可同时实现常开、常闭两路信号的切换，两组触点独立绝缘，可分别控制两条独立信号回路，适配需要同时切换差分信号或者两路独立控制信号的场景。5VDC的线圈额定电压适配绝大多数数字电路的供电标准，无需额外设计电压转换电路，线圈功耗控制在低水平，长时间通电也不会出现明显的温升，避免热量传导到周边精密元件影响参数稳定性。触点材质选用低接触电阻的合金材料，针对小电流信号切换做了表面处理，避免长期使用后出现触点氧化导致的接触不良问题，触点间的绝缘间距满足高压隔离要求，可实现不同电位信号回路之间的可靠电气隔离，避免信号串扰。

　　设计思路上，这款继电器采用了经典的直插式塑封结构，外壳采用耐高温的工程塑料注塑成型，整体为长方体结构，外壳与底座之间采用卡扣加密封胶的装配方式，既可以实现生产环节的快速装配，也能阻挡外界的粉尘、潮气进入继电器内部，避免触点污染导致的接触故障。内部的衔铁、簧片、线圈组件采用模块化装配思路，线圈骨架采用绝缘性能优异的热塑性材料，绕组采用高强度漆包线绕制，外层包裹绝缘胶带，避免绕组与金属构件之间出现击穿风险。衔铁与触点簧片的传动结构做了动作行程优化，既保证触点闭合时有足够的接触压力，降低接触电阻，也控制了动作时的触点弹跳时间，减少信号切换过程中的瞬态干扰，同时延长触点的机械寿命。引脚采用直插式设计，引脚间距符合标准IC封装的间距规范，既可以直接焊接在PCB板上实现通孔安装，也可以搭配对应的继电器插座实现插拔式安装，方便后期设备维护时的元件更换。

　　外形尺寸与安装边界方面，这款继电器的整体长宽高尺寸适配标准16脚IC插座的安装空间，长度方向对应两排引脚的排布间距，宽度方向适配单排引脚的总跨度，高度方向控制在常规直插元件的高度范围内，不会在PCB板上占用过多的立体空间，适配高密度排布的PCB设计需求。引脚的直径与长度符合波峰焊、手工焊的工艺要求，引脚伸出底座的长度足够穿过标准厚度的PCB板，焊接后焊点的强度可以满足常规工业设备的抗振动要求，不会因为设备运输或者运行过程中的振动出现引脚脱焊、继电器松动的问题。安装时需要注意，继电器的引脚排布有明确的方向标识，外壳上标注的引脚定义对应线圈、常开触点、常闭触点的接线位置，设计PCB封装时需要严格对应引脚定义，避免出现接线错误导致的功能失效。同时在PCB布局时，继电器的安装位置要尽量远离强电磁干扰源，避免外界磁场影响继电器内部衔铁的动作可靠性，线圈两端建议并联续流二极管，吸收线圈断电时产生的反向电动势，避免反向电压击穿周边的半导体元件。

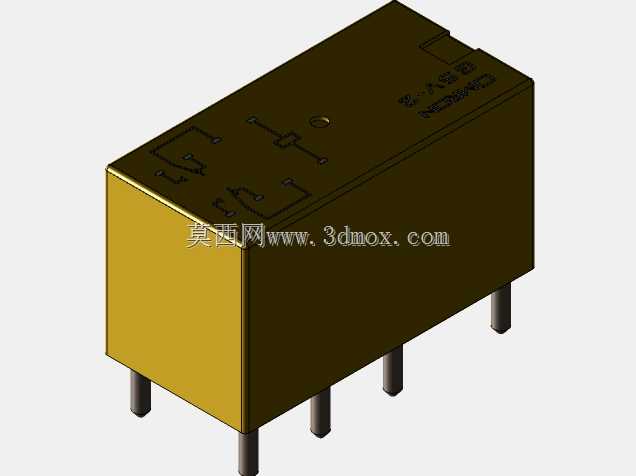

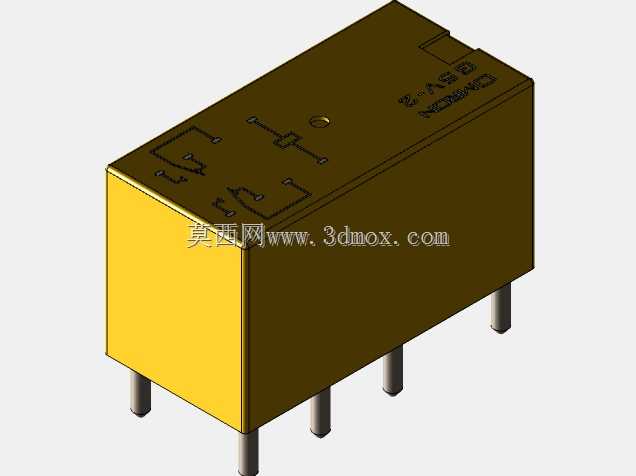

　　从结构建模的角度来看，这款继电器的三维模型完整还原了产品的所有外形细节，包括外壳表面的标识刻印位置、引脚的具体尺寸与排布位置、外壳的倒角与脱模斜度，在做设备整体结构设计或者PCB布局校验时，可以直接导入模型进行干涉检查，确认继电器与周边元件、外壳结构之间的安全间距，避免生产组装时出现元件干涉的问题。对于做电气控制设计的工程师来说，准确的三维模型也可以提前评估PCB板上的元件排布密度，优化走线路径，尤其是在高密度安装的控制板设计中，这类标准元件的精准模型可以大幅减少后期打样调试的修改次数，提升设计效率。
