带CAD设计的麦克风放大器电路板结构

　　在音频信号采集与前端处理场景中，麦克风输出的毫伏级弱信号往往无法直接匹配后级音频处理、传输或录制设备的输入阈值，这类前置放大电路板的核心作用，就是在信号链路最前端完成弱信号的低噪声放大，同时兼顾阻抗匹配，避免信号在传输过程中出现衰减、失真或被环境电磁噪声干扰。从实际工程应用来看，这类板卡常被集成在桌面音频录制设备、公共广播系统拾音前端、工业现场声纹采集终端、会议系统拾音模块中，不同场景下对放大增益的调节范围、频响曲线平直度、底噪控制水平的要求存在差异，因此板载的可调电位器就是为现场增益校准预留的调节接口，无需额外外接调节电路即可完成适配。

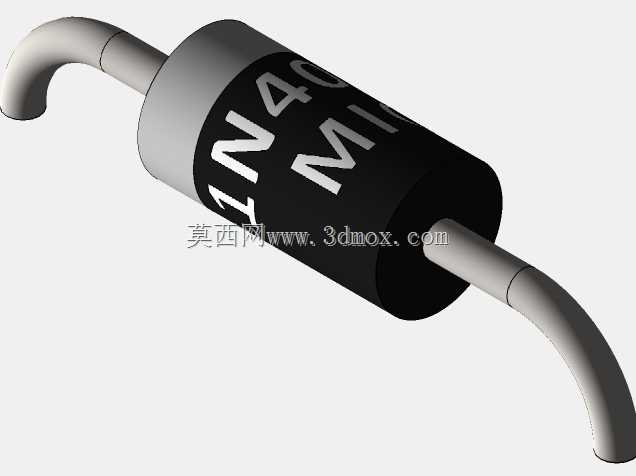

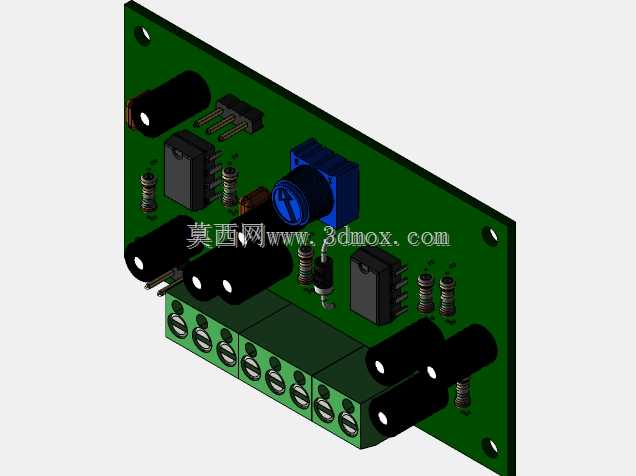

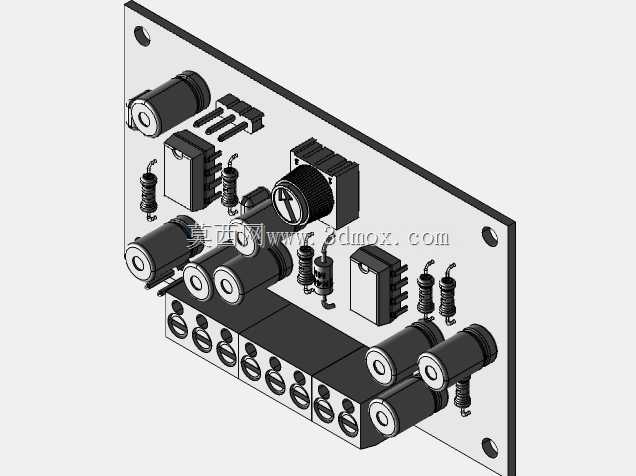

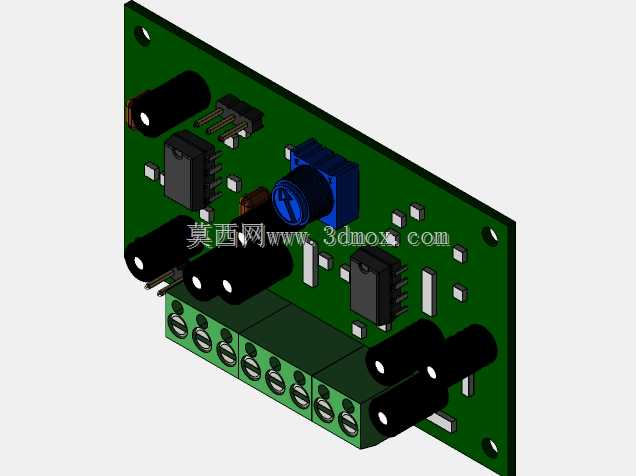

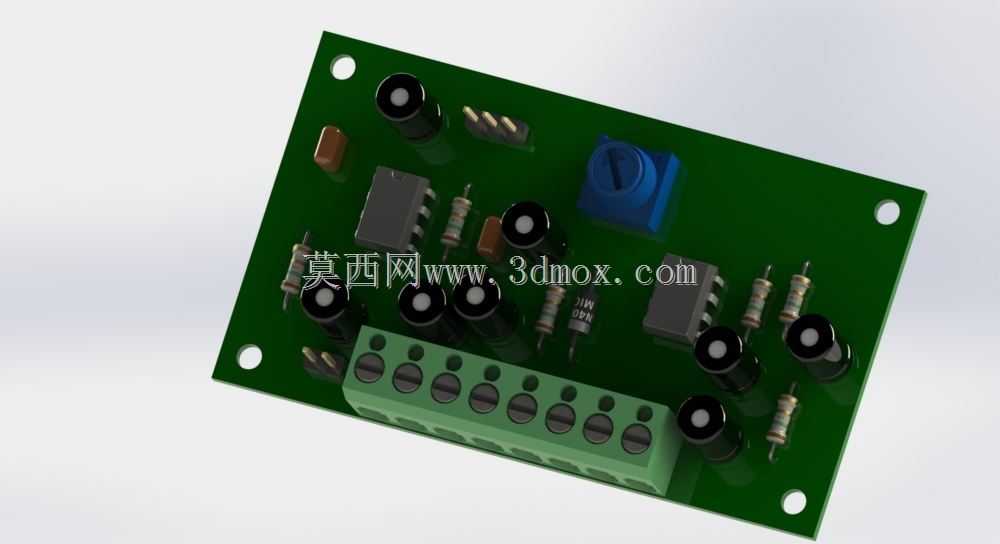

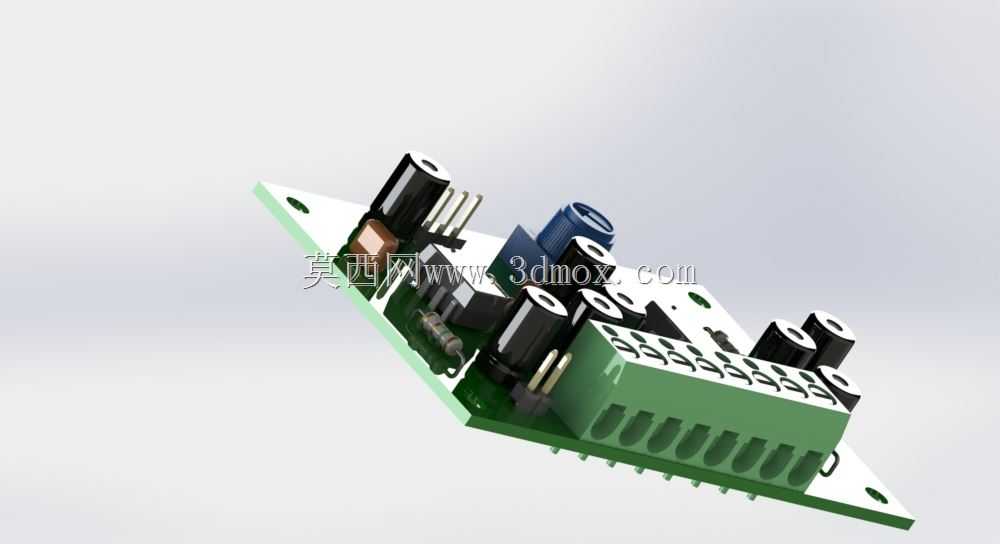

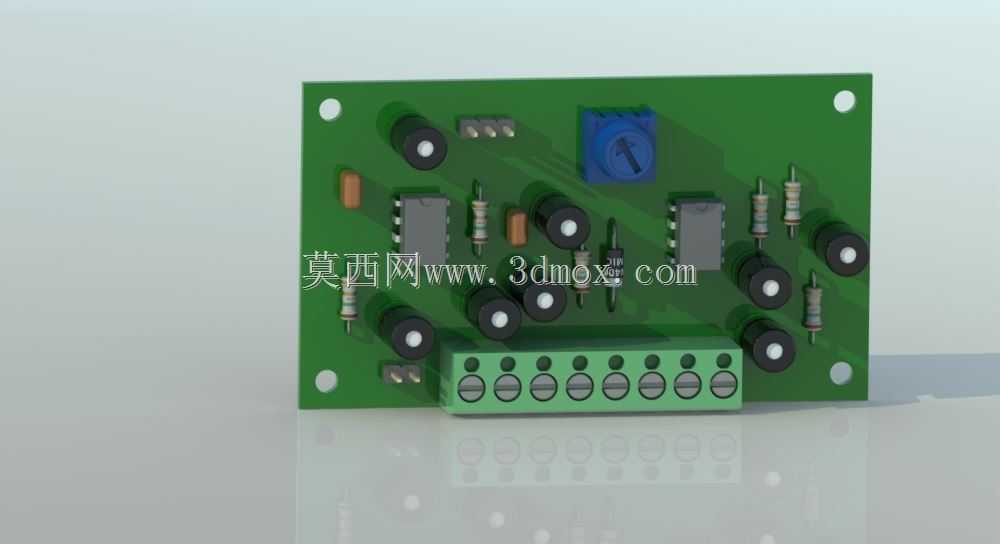

　　从板卡的结构设计来看，整体采用FR-4环氧玻纤基板作为载体，基板四个角预留了标准的圆形安装孔，安装孔的孔径适配M3规格的铜柱或螺丝，安装孔中心到板边的距离符合常规电子设备内部板卡安装的安全间距要求，不会出现安装后板边与设备壳体、其他板卡发生干涉的问题。板卡一侧布置了绿色栅栏式接线端子，端子的引脚间距为5.08mm，属于工业电子领域通用的接线规格，既可以直接接入裸线端的麦克风输入线、信号输出线与供电线，也可以配套对应规格的插拔式接线端子完成快速接线，后期维护更换时无需反复焊接，大幅降低现场运维的工作量。

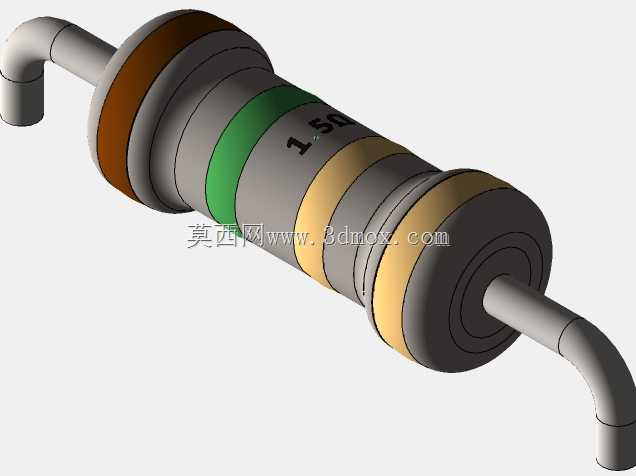

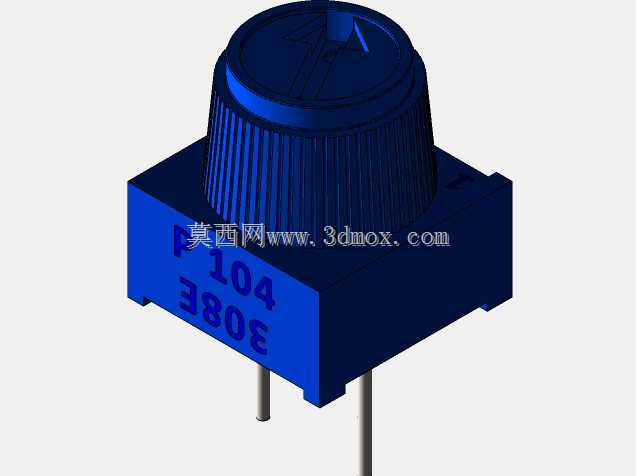

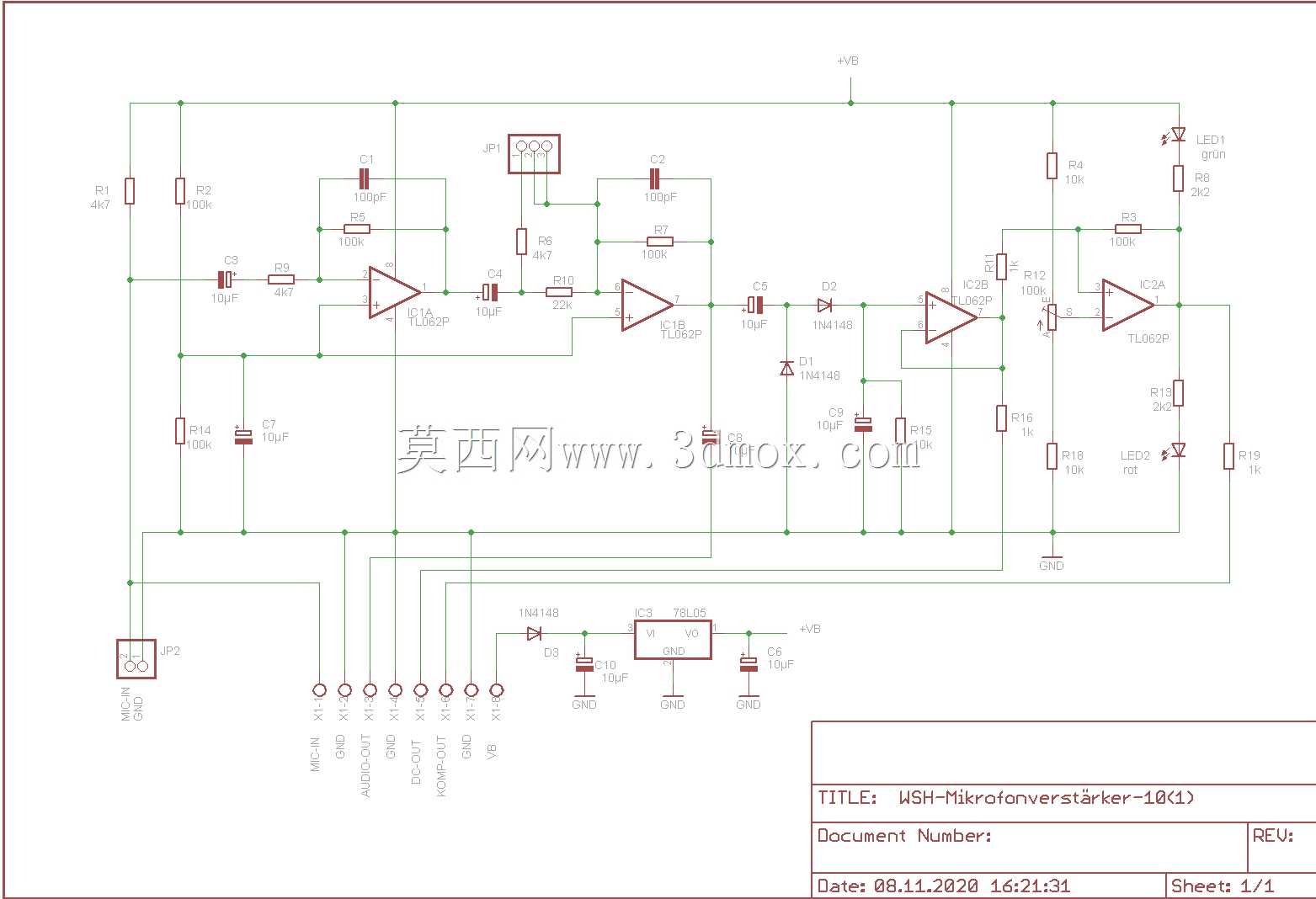

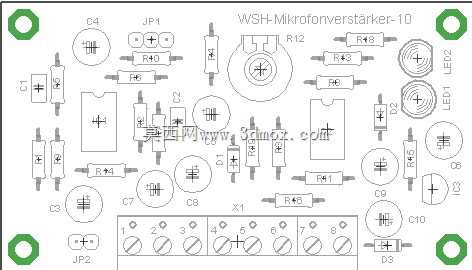

　　板上的元件布局遵循模拟音频电路的设计逻辑，电源输入侧布置了多颗不同容值的电解电容与陶瓷电容，组成多级电源滤波网络，滤除供电线路中携带的纹波噪声，避免电源噪声串入音频信号链路产生可闻的电流声。信号通路中布置的双运算放大器芯片是整个板卡的核心放大单元，周边搭配的高精度金属膜电阻用于设定固定放大倍数，保证不同批次板卡的增益一致性，避免因电阻参数偏差导致的放大倍数离散性问题。板载的蓝色可调电位器串联在信号反馈回路中，旋转电位器即可在一定范围内连续调整整体放大增益，适配不同灵敏度的麦克风输入源，不管是高灵敏度的驻极体麦克风，还是输出电平更低的动圈麦克风，都能通过增益调整将输出信号匹配到后级设备的最佳输入区间。

　　板上的多颗黑色圆柱形元件为电解电容，除了电源滤波用途外，在信号通路中还承担耦合隔直的作用，隔绝信号中的直流分量，避免直流偏移导致的后级电路工作点偏移，同时保证交流音频信号的顺畅传输。所有直插元件的引脚在焊接面都做了剪脚处理，引脚伸出焊盘的长度控制在2mm以内，既保证焊接可靠性，也避免引脚过长导致的相邻焊点短路风险，同时不会因为引脚突出过多占用板卡背面的安装空间，在紧凑的设备壳体内安装时，背面预留的1mm安全间隙即可满足绝缘要求。

　　从安装边界来看，板卡整体为矩形结构，板上最高的元件为接线端子与顶部的电解电容，元件最高点距离基板表面的高度不超过15mm，因此在设计设备内部安装腔体时，只要预留18mm以上的垂直安装空间，即可保证板卡安装后不会与腔体盖板、上方其他结构件发生碰撞。接线端子布置在板卡的长边一侧，接线方向平行于基板平面，因此在板卡对应接线侧需要预留至少30mm的接线操作空间，方便施工人员完成导线压接与插拔操作，不会因为空间不足导致接线困难。电位器的调节旋钮朝上布置，调节方向垂直于基板平面，在设备壳体对应位置预留调节孔的情况下，无需拆开设备壳体即可从外部完成增益调节，适配现场调试的操作需求。

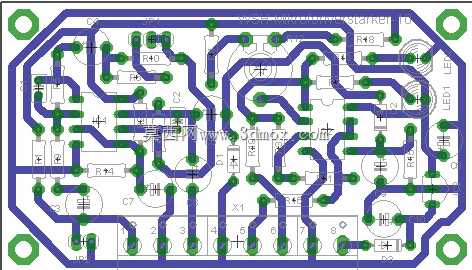

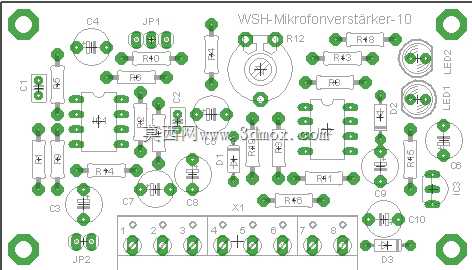

　　在电路设计层面，板上的信号走线做了差异化处理，音频信号走线尽量缩短长度，同时避开电源走线的平行段，减少电源对信号的串扰，接地走线采用大面积铺铜设计，既提升整个板卡的接地一致性，也能起到一定的电磁屏蔽作用，降低外界电磁干扰对弱音频信号的影响。所有元件的排布都预留了足够的焊接间隙，相邻元件本体之间的距离不小于1mm，既方便波峰焊或手工焊接操作，也避免元件本体过于贴近导致的散热不畅问题，长时间连续工作时，板上核心芯片的工作温度不会超出额定工作范围，保证长期工作的稳定性。
