三电机驱动平球移位齿轮变速机构

项目分类:变速器 发布时间:2022-01-04 ID:493107
  • 三电机驱动平球移位齿轮变速机构
  • 三电机驱动平球移位齿轮变速机构
  • 三电机驱动平球移位齿轮变速机构
  • 三电机驱动平球移位齿轮变速机构
  • 三电机驱动平球移位齿轮变速机构
  • 三电机驱动平球移位齿轮变速机构

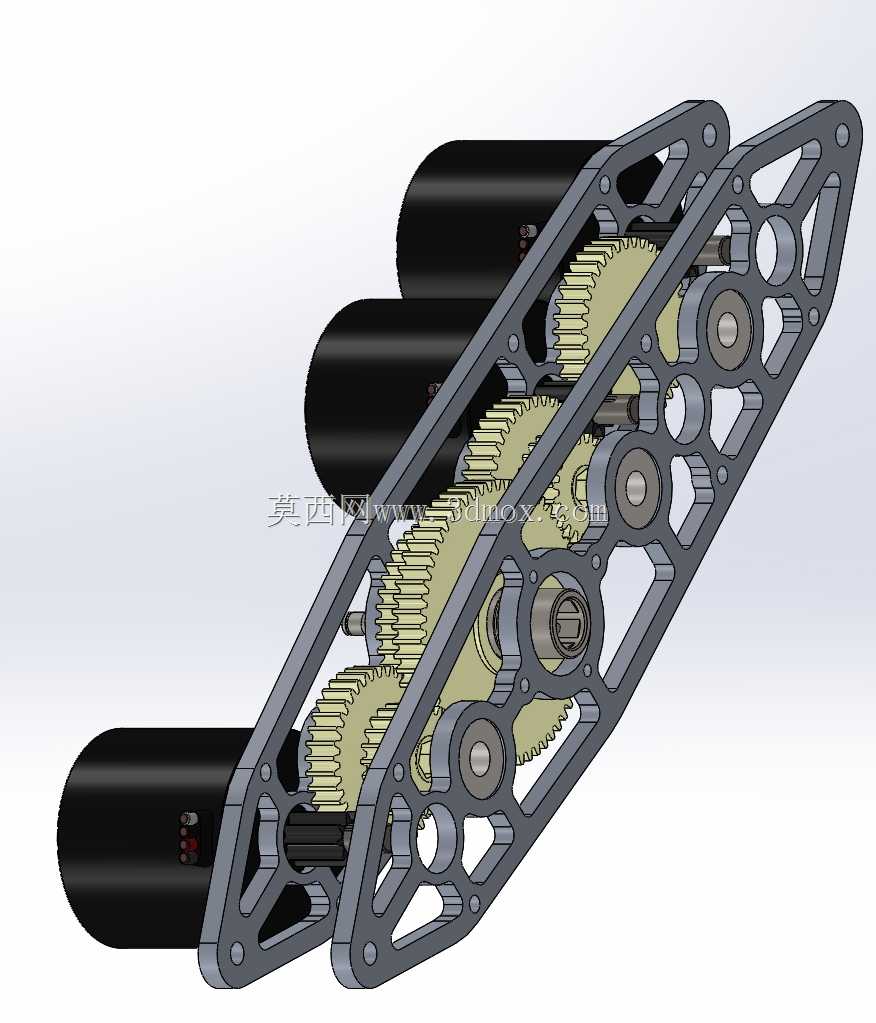

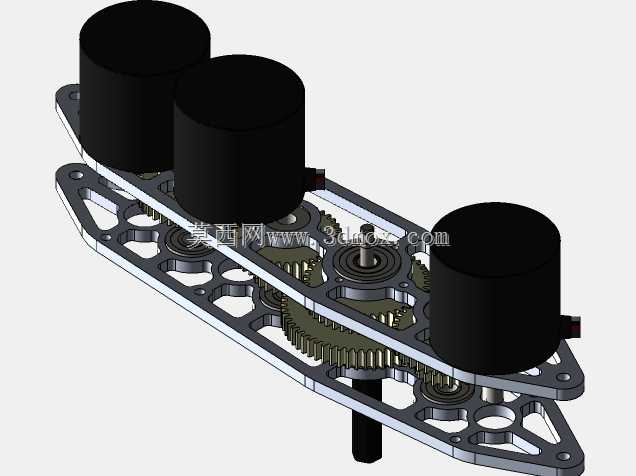

  这套多电机输入的齿轮变速移位结构,最初是为小型竞技类移动装置的动力分配场景开发的,核心解决多动力源耦合输出时的转速匹配、扭矩分配与动力切换问题,常见于需要多档位动力输出、紧凑空间内布置动力单元的特种移动设备、小型作业机器人底盘等场景。从结构布局来看,整套机构采用双侧镂空板式机架作为承载主体,机架上通过精密镗削加工的定位孔安装各齿轮轴系,三个驱动单元平行布置在机架一侧,动力通过直齿轮组逐级传递,最终汇聚到输出轴端,实现不同电机单独驱动、多电机联合驱动的动力输出模式,满足平球移位作业中不同负载、不同移动速度下的动力需求。设计阶段首先考虑的是安装边界的约束,整套机构的横向宽度控制在三个驱动单元直径叠加的最小尺寸范围内,

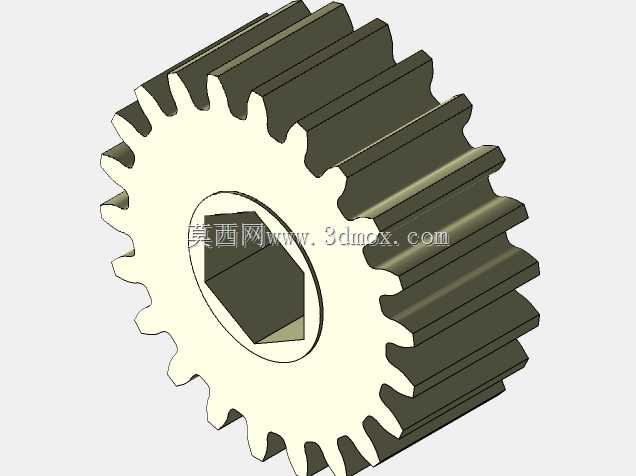

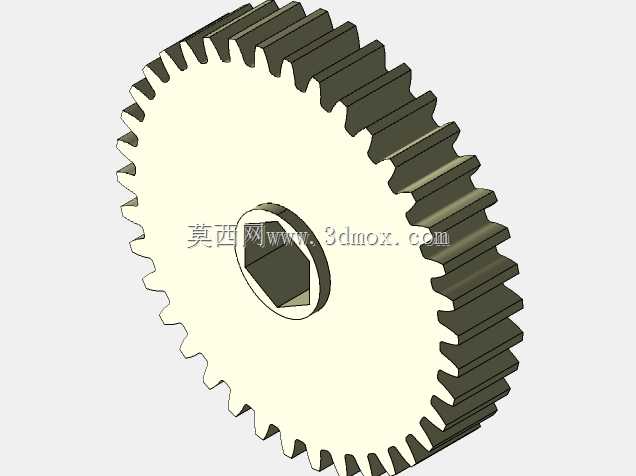

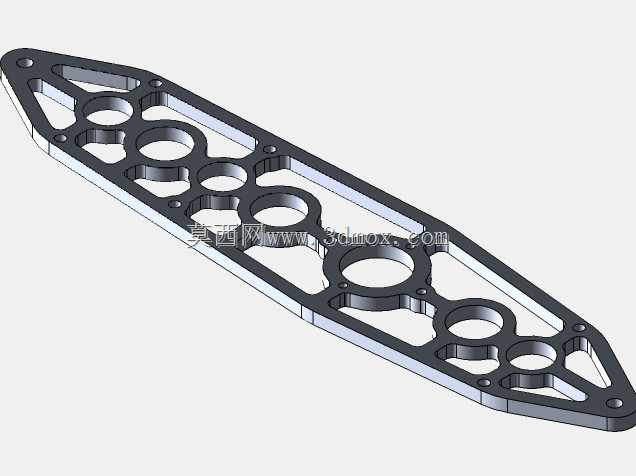

  机架采用镂空式轻量化设计,在保证轴系安装刚度的前提下,尽可能去除非承载区域的材料,既降低了整体重量,也给齿轮啮合区域留出了足够的散热与观察空间,各轴系的安装孔位同轴度公差控制在0.02mm以内,避免齿轮传动出现偏载、卡滞的问题。齿轮参数的匹配是这套机构的设计核心,各级传动比经过反复验算,既要保证单电机驱动时输出轴能获得足够的起步扭矩,也要满足多电机联合驱动时的最高转速要求,所有啮合齿轮均采用标准渐开线直齿圆柱齿轮,齿面经过硬化处理,能够承受频繁启停、正反转切换带来的冲击载荷,齿轮与轴之间采用平键连接传递扭矩,轴系两端通过深沟球轴承支撑在机架上,轴承位设置有对应的挡圈槽,通过轴用挡圈实现轴向定位,避免传动过程中轴系出现窜动。

  实际应用中,这套机构可以通过控制不同驱动单元的启停与正反转,实现输出端的多档位转速切换,不需要额外设置离合装置,仅通过电机的通断控制就能完成动力模式的切换,大幅简化了配套控制系统的复杂度,同时多电机冗余设计也提升了机构的可靠性,单个驱动单元出现故障时,剩余电机仍能维持基础的动力输出,保证设备不会瞬间失去动力。在安装适配性上,机架两端预留有标准化的安装孔位,可以直接通过螺栓连接到设备底盘的对应安装面上,输出轴端设置有标准的连接法兰,能够直接对接行走轮、作业执行件等负载,不需要额外设计转接结构,驱动单元的接线端朝向机架外侧预留了足够的走线空间,方便现场布线与后期维护。传动过程中,各级齿轮的啮合侧隙经过合理调整,

  既不会因为侧隙过大导致传动回程误差超标,也不会因为侧隙过小出现卡齿、磨损加剧的问题,机架的镂空结构也方便运维人员直接观察齿轮的啮合状态,及时清理啮合区域混入的杂物,日常维护只需要定期在齿轮啮合面涂抹润滑脂即可,不需要复杂的保养操作。针对平球移位作业的特殊工况,这套机构的输出扭矩特性经过专门调校,低速档位下输出扭矩充足,能够带动负载完成起步、爬坡等大负载动作,高速档位下传动效率高,能够满足快速移位的速度要求,多电机平行布置的结构也让整套机构的重心落在安装面的中心区域,不会因为重心偏移导致设备运行时出现偏载、振动的问题。
