可自定义参数的液压缸全套零件结构

　　在工业液压传动系统的落地应用中，液压缸作为把液压能转换为直线往复机械能的核心执行部件，覆盖了从重型锻压设备的主施压驱动、工程机械的工作机构动作、机床工装的夹紧定位到自动化生产线的工件推料、举升移位等极广的场景，不同工况对油缸的行程、推力、安装方式、密封耐候性都有差异化要求，这套全零件拆分的液压缸结构，正是针对非标液压系统设计需求搭建的可参数化调整的完整结构方案。从实际使用场景来看，这类双作用单活塞杆结构的油缸，既可以适配中低压工况下的工装夹具夹紧、物流设备举升，也能通过调整缸筒壁厚、活塞杆直径、密封件选型，适配高压重载的锻压、工程机械工况，所有配合尺寸都预留了参数化调整接口，设计人员可以根据实际系统的工作压力、所需输出推力、

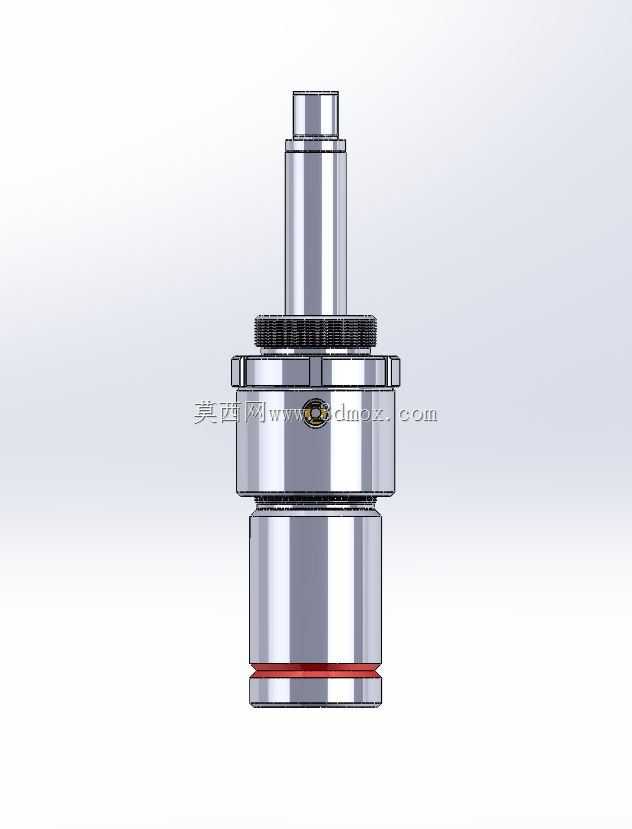

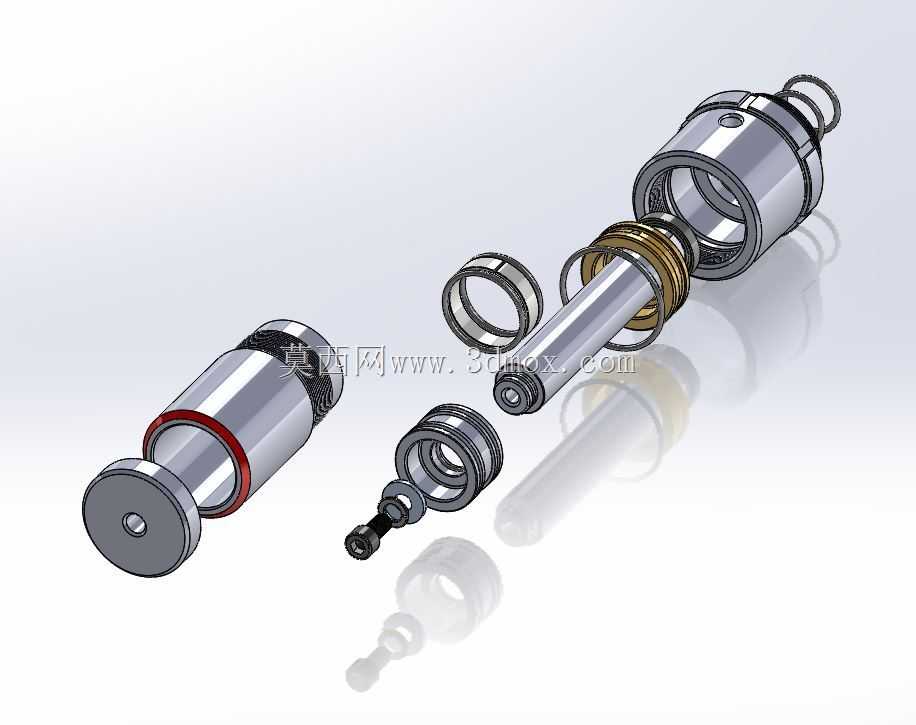

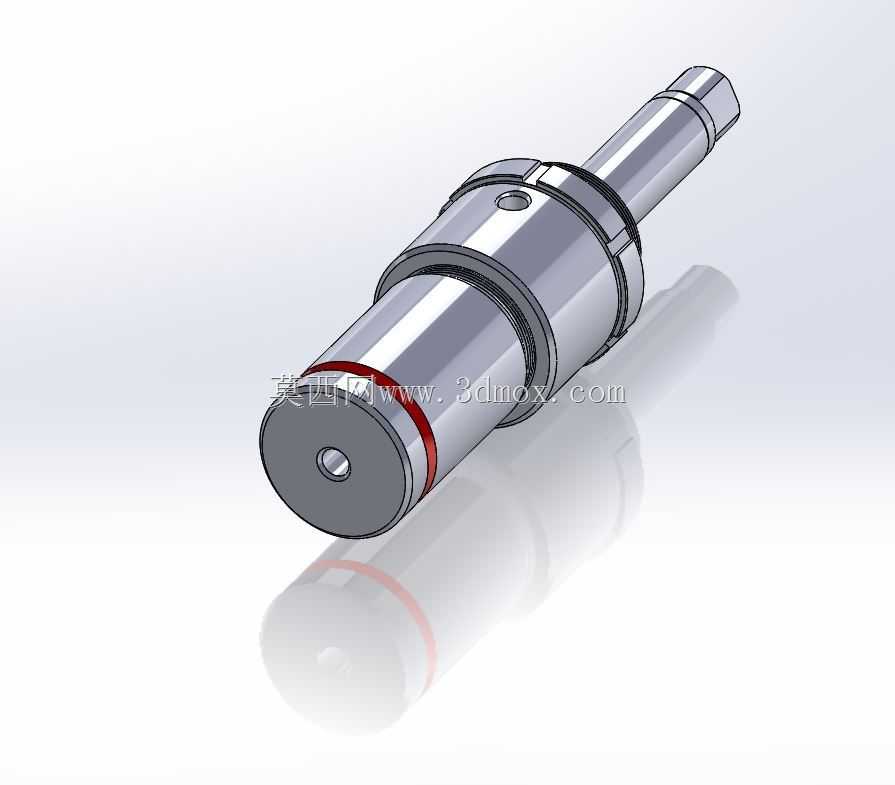

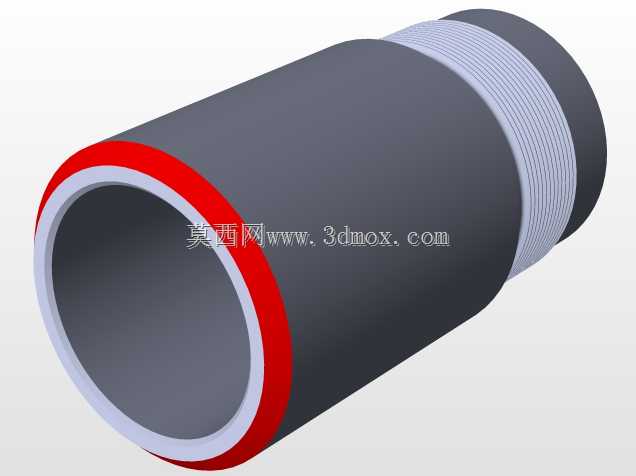

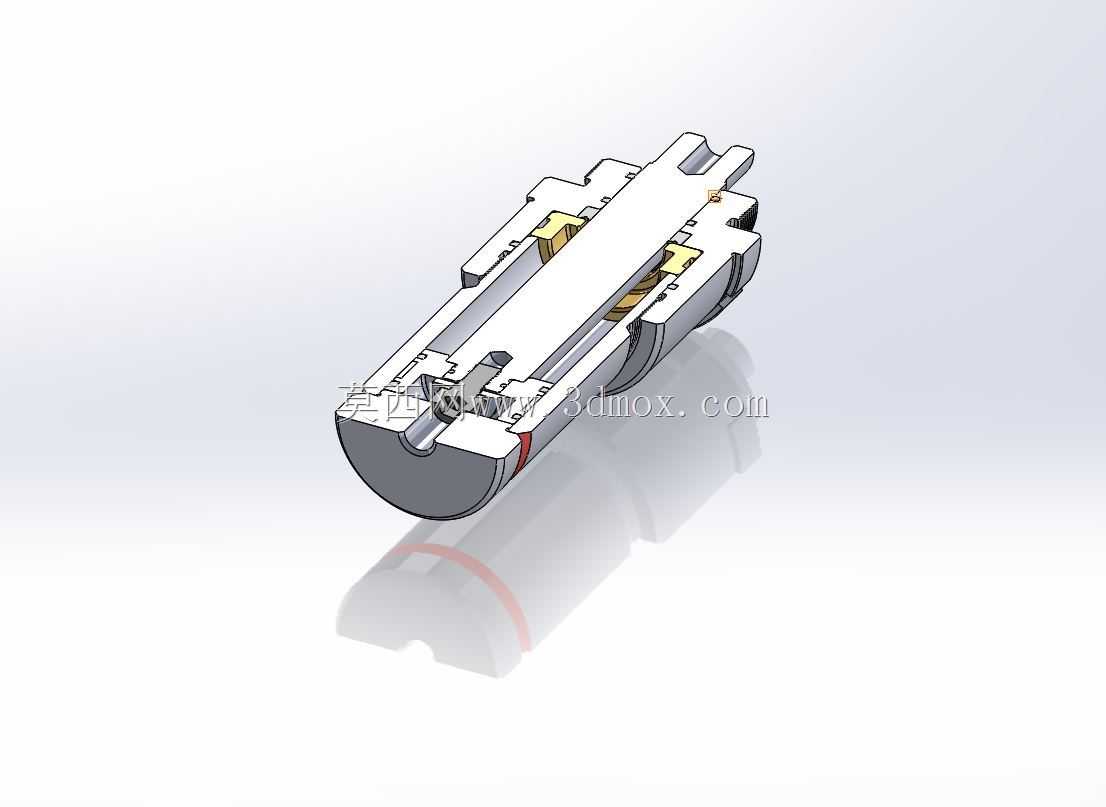

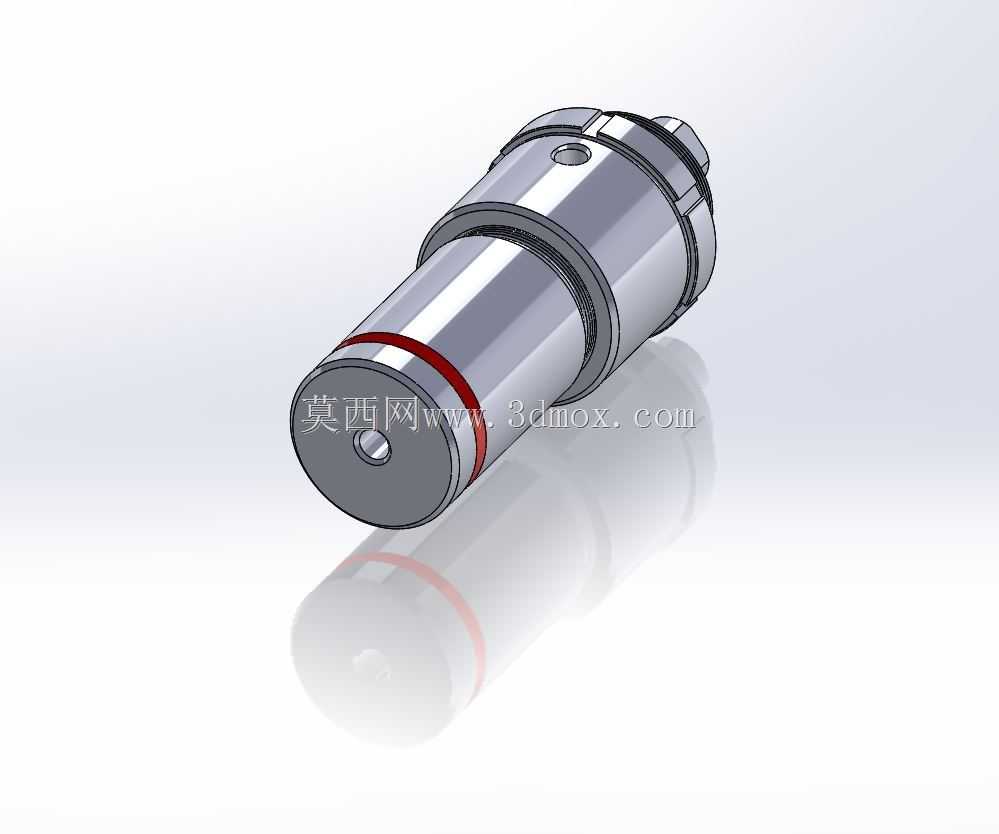

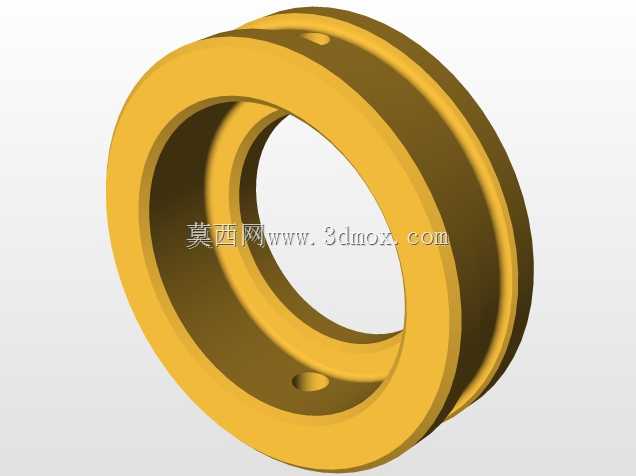

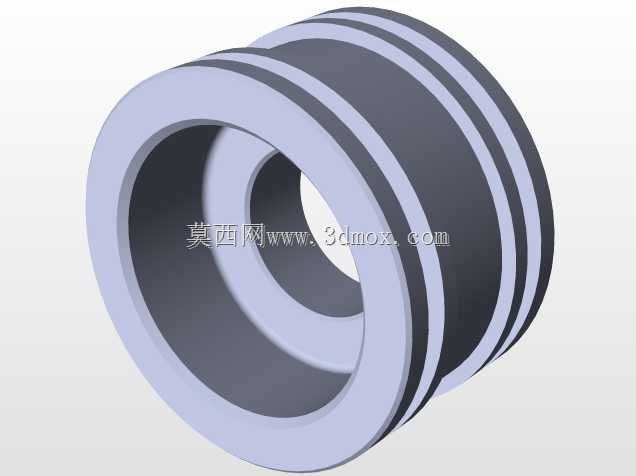

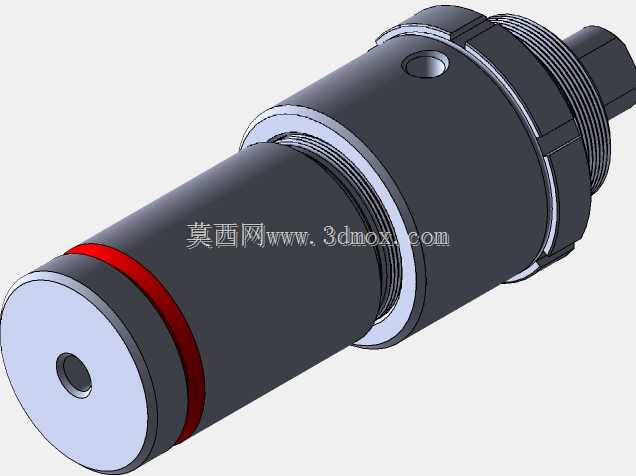

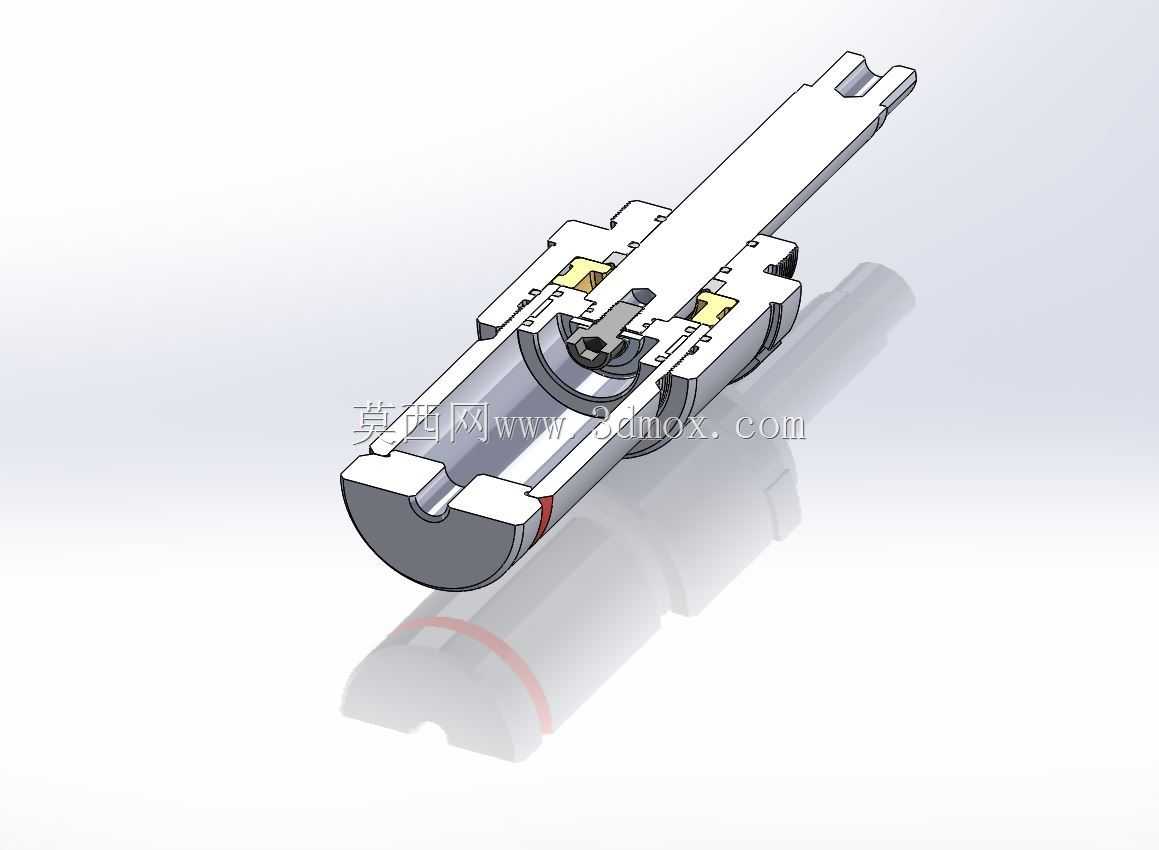

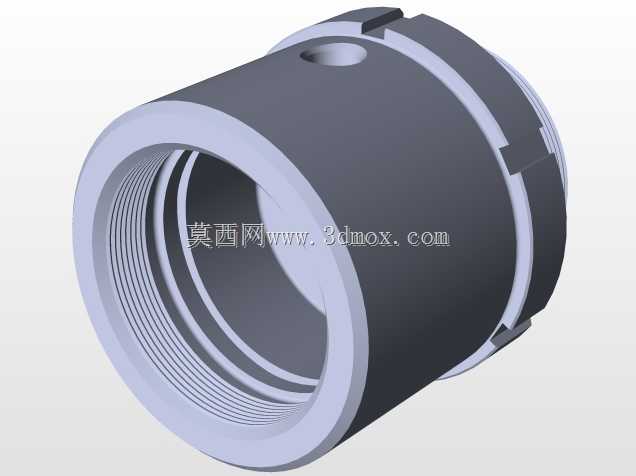

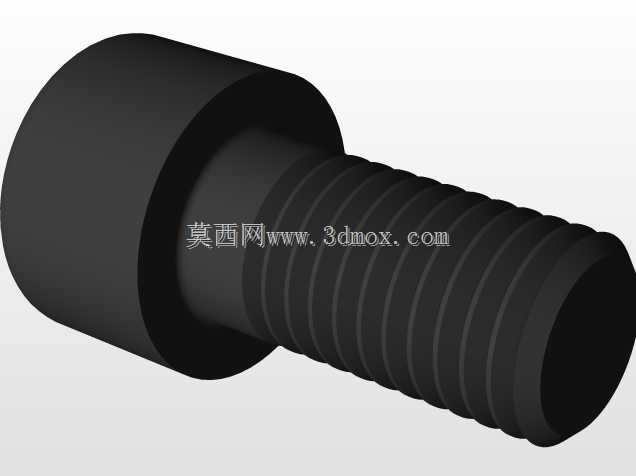

　　安装空间边界，直接修改对应参数生成符合需求的油缸结构，不需要从零开始搭建每个零件的特征。整套结构包含了缸筒、活塞杆、活塞、导向套、前后端盖、各级密封件、锁紧连接件、进出油口接口等全部组成零件，每个零件的配合公差都按照液压元件的常规设计规范做了预留：缸筒内壁与活塞密封的配合面粗糙度、活塞杆表面的镀铬层厚度对应的尺寸公差、导向套与活塞杆的配合间隙、端盖与缸筒的止口定位尺寸，都符合液压元件设计的通用工程要求，不会出现参数调整后配合干涉、密封失效的问题。从设计思路上，这套结构没有采用一体化焊接的不可拆分缸体结构，而是采用了螺栓连接的装配式设计，所有易损的密封件、导向环都可以单独拆卸更换，后期维护时不需要整体报废油缸，

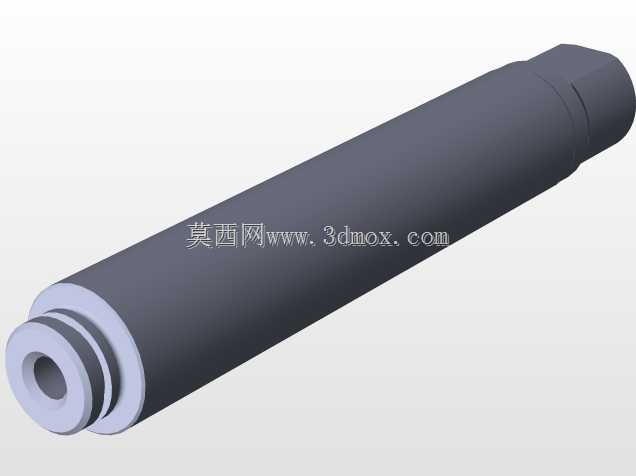

　　只需要更换对应磨损的密封件或者导向套即可，大幅降低设备的后期运维成本；活塞与活塞杆的连接采用了锁紧螺母加止动垫圈的防松结构，避免油缸在频繁往复换向、带冲击负载的工况下出现活塞松动脱落的故障，进出油口的接口位置预留了标准管螺纹的安装尺寸，可以根据实际管路布置方向调整油口的朝向，适配不同设备的管路走线需求。在安装边界尺寸上，整套结构的外形尺寸可以根据实际安装空间做全参数调整：缸筒的外径可以根据工作压力调整壁厚，活塞杆直径可以根据推力需求和压杆稳定校核结果调整，油缸的总行程可以根据实际动作行程需求修改，前后端盖的安装方式预留了法兰安装、铰轴安装、耳环安装等多种接口的修改空间，设计人员只需要根据设备的安装点位形式，

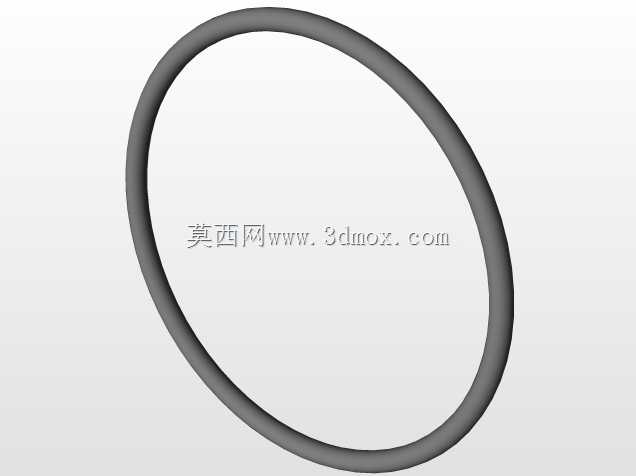

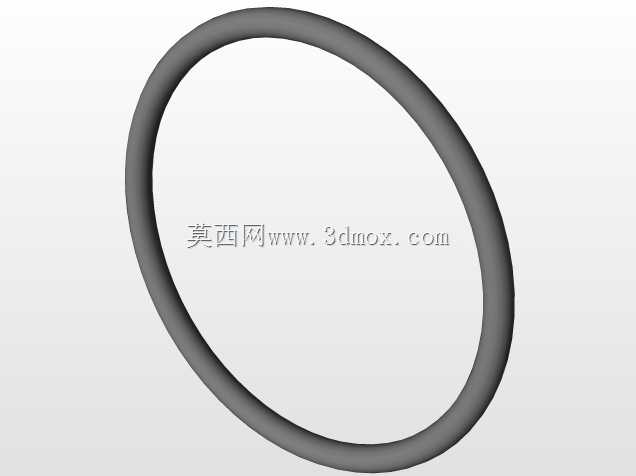

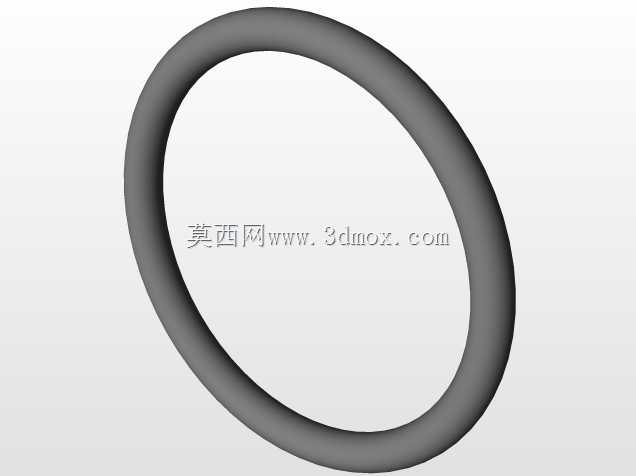

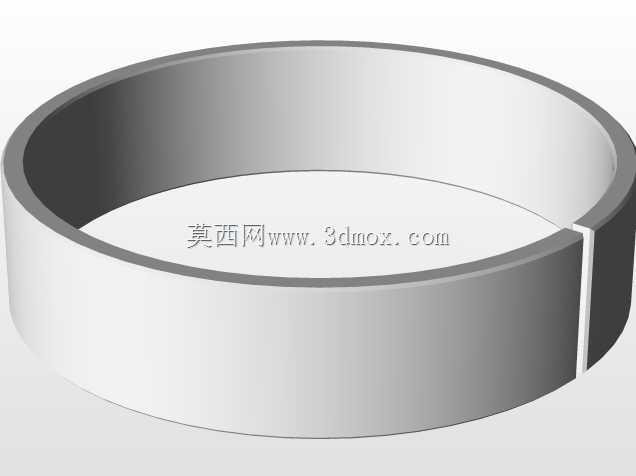

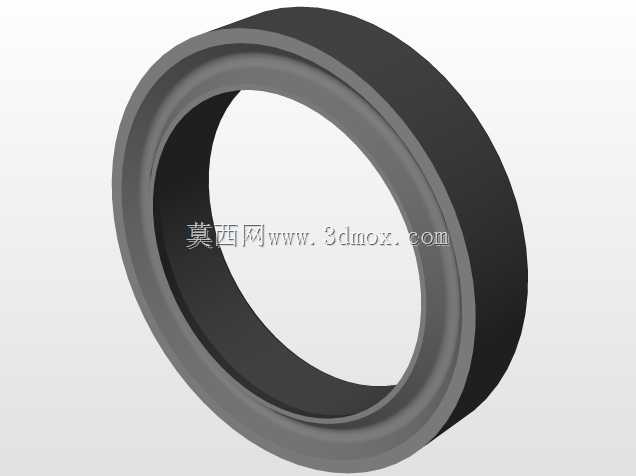

　　调整端盖的安装接口特征即可，不需要重新设计整个油缸的主体结构。从功能特性来看，这套结构的密封配置覆盖了活塞双向密封、活塞杆防尘密封、导向套支撑密封、端盖静密封等全部密封点位，既可以防止油缸内部的液压油内泄、外泄，也可以阻挡外部环境中的粉尘、切削液、金属碎屑进入油缸内部，磨损伤活塞杆和缸筒内壁，适配车间加工设备、户外工程机械等多尘、多杂质的复杂工况；活塞上的支撑环采用了耐磨非金属材质，既可以承受活塞的径向负载，避免活塞与缸筒内壁直接接触出现拉缸故障，也能降低往复运动的摩擦阻力，减少油缸运行的爬行问题。在实际选型建模过程中，设计人员只需要先根据系统工作压力和所需推力计算出缸筒内径、活塞杆直径，再根据实际动作行程确定油缸的总长度，最后匹配对应的安装接口形式，就可以快速生成符合工程要求的油缸三维模型，直接用于设备的整体装配干涉检查、工程图导出，不需要逐个零件绘制特征，大幅缩短液压系统的设计周期，同时所有零件的拆分结构也可以直接用于后续的零件加工工艺编制，每个零件的加工基准、配合面都做了明确的特征区分，不会出现建模特征混乱导致工程图标注错误的问题。
