BK精密1696B系列可编程直流电源结构设计

　　在电子制造产线的功能测试工位、高校电力电子实验室的特性验证平台、新能源部件的老化测试台架上，可编程直流电源是不可或缺的基础测试供电设备，这款1696B系列的精密直流电源结构设计，完全围绕实验室与产线的高频使用场景做了针对性的结构优化。从实际使用的安装边界来看，设备采用标准台式卧式箱体结构，整体外形适配常规工业测试台的台面摆放需求，宽度方向预留了标准机架安装的固定孔位冗余，既可以单独放置在实验台面上使用，也可以通过配套安装耳固定到标准19英寸机柜中，满足多设备集成的测试系统搭建需求；深度方向控制在常规台面操作的舒适进深范围内，不会占用过多台面前后空间，高度方向匹配多数测试台架的层板间距，堆叠放置时不会遮挡相邻设备的操作面板。

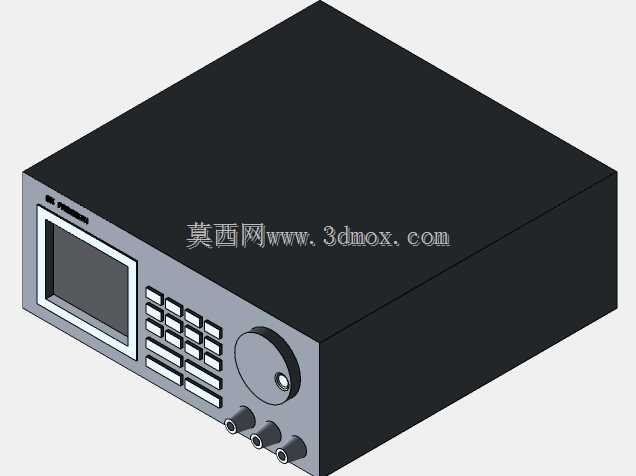

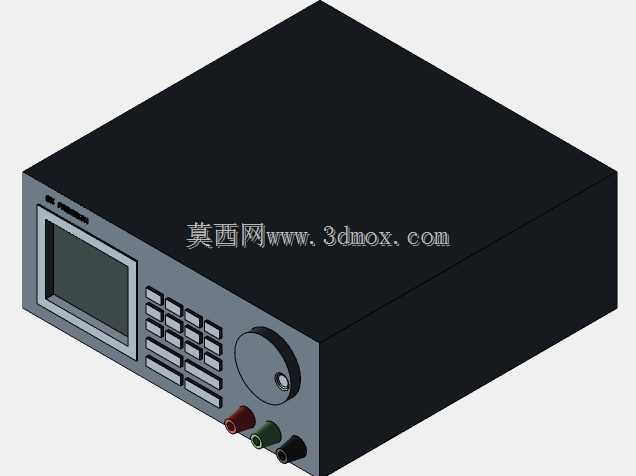

　　前面板的布局完全遵循一线测试人员的操作习惯做排布：左侧区域设置带防护边框的液晶显示屏，屏幕做了轻微的下沉式结构设计，避免日常操作中按键、工具剐蹭刮花显示面板，屏幕边框的凸起高度刚好可以在面板朝下放置时起到支撑作用，保护屏幕不直接接触台面；屏幕右侧是矩阵式功能按键组，按键采用凸起的磨砂防滑结构，单颗按键的按压行程设置在1.2-1.5mm区间，反馈力度适中，长时间参数设置操作也不会产生明显的指尖疲劳，按键之间预留了足够的间距，戴薄款防静电手套操作时也不会出现误触的情况；按键组下方是大尺寸的编码调节旋钮，旋钮外圈做了滚花纹理处理，旋转阻尼均匀，既可以快速粗调输出参数，也可以通过按压切换微调档位实现高精度参数设置，旋钮旁设置了独立的输出控制按键，方便测试过程中快速通断输出。面板最下方排布的是输出接线端子，端子采用带绝缘护套的香蕉插座结构，相邻端子之间设置了绝缘隔离筋，避免测试接线时误碰短路，端子的插拔力度经过调校，既可以保证测试线连接的接触可靠性，频繁插拔更换测试线时也不会出现过紧难以拔出的问题。

　　设备的外壳采用分体式钣金结构设计，上盖与下底壳通过侧边的隐藏式螺丝固定，拼接处做了折弯咬合结构，既可以提升整体壳体的结构强度，搬运过程中受外力挤压时不会出现壳体变形，也可以实现更好的电磁屏蔽效果，避免电源自身的开关干扰影响周边的精密测试仪器，同时也能阻挡外界的电磁干扰影响电源的输出精度。壳体的两侧设计了内凹式的散热通风槽，通风槽的开孔方向朝下倾斜，既可以保证设备内部功率器件的散热风道通畅，长时间满负载输出时内部热量可以快速排出，维持输出参数的稳定性，也可以避免日常使用中液体泼溅、金属碎屑直接掉入设备内部造成短路故障。后面板区域预留了通讯接口、电源输入接口、散热风扇的安装位，接口位置都做了标识凸台，接线时可以快速识别对应接口，风扇位设置了可拆卸的防尘网，长期使用后可以快速拆下清理积尘，维持散热效率。

　　从结构设计的思路来看，这款电源的所有结构细节都围绕测试场景的实际痛点做优化：比如前面板的边角都做了R5的圆角处理，避免操作人员在测试台周边走动时被尖锐边角磕碰；底部四个角设置了防滑橡胶脚垫，放置在光滑的台面上时不会出现滑动，脚垫的高度预留了10mm的底部通风间隙，辅助底部进风提升散热效果；壳体的钣金厚度选用1.2mm的冷轧钢板，表面做哑光喷塑处理，既可以保证结构刚性，长期使用不会出现壳体形变，哑光表面也不会在实验室灯光下产生反光，影响操作人员查看屏幕显示的参数。在三维建模过程中，所有的按键、旋钮、接口的位置都严格按照人体工程学操作范围做排布，常用操作区域都集中在面板前方30度的舒适操作区间内，所有装配结构都预留了合理的公差间隙，保证钣金件、塑胶件装配时不会出现卡滞、缝隙不均的问题，内部的功率器件安装位都预留了足够的绝缘间隙与散热空间，安装柱的位置与PCB板的固定孔完全匹配，生产装配时可以快速对位，提升组装效率。
